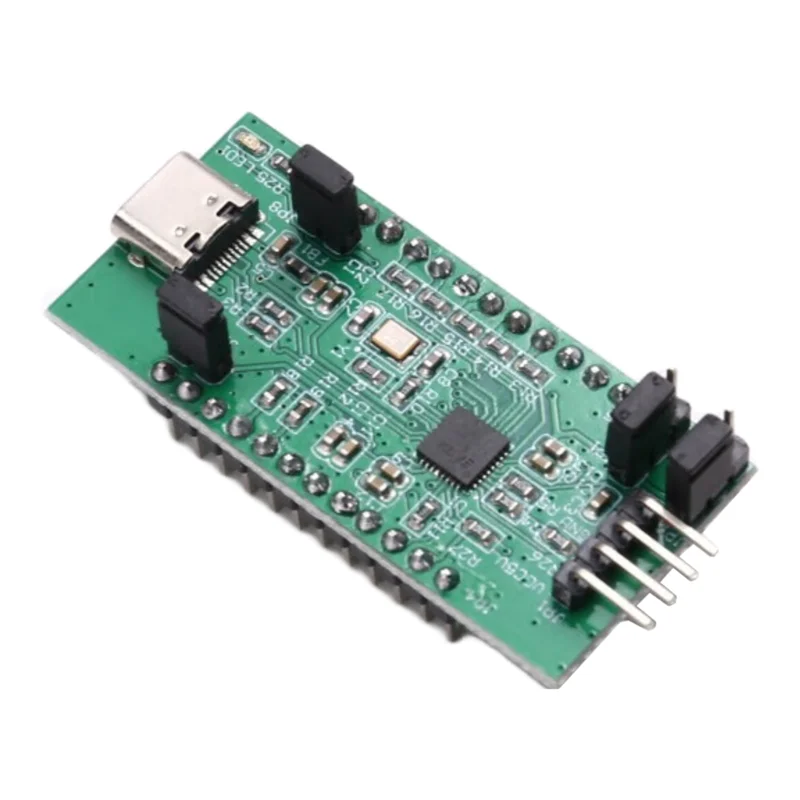

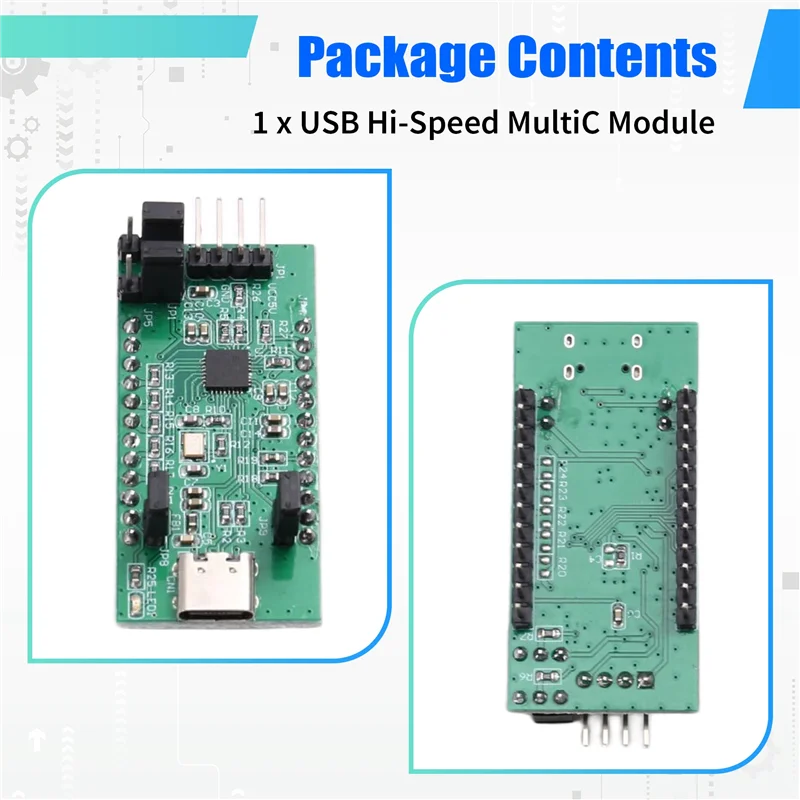

ABGI-Für FTDI UMFT4222EV-D Für FTDI FT4222HQ-D USB Hi-Speed Multic Modul USB Hi-Speed Multic Modul

35,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 6–10 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Einzelner Hochgeschwindigkeits-USB 2.0-Chip (FT4222H), eine flexible und konfigurierbare SPI/I2C-Schnittstelle.Die SPI-Hauptmodus mit Single / Dual / Quad Core unterstützt die SPI-Schnittstelle konfigurierbare Zielspeicherung.Im SPI-Modus mit bis zu vier Datenmustern eine Datenübertragungsrate von 28 Mbit/s.Es unterstützt bis zu vier Slave-SPI-Mastermodus-Auswahlsteuerpins.Der SPI-Slave-Modus unterstützt Einzel- und SCK-Betriebsfrequenzen von bis zu 20 MHz.
Die I2C-Schnittstelle unterstützt sieben Adressen und ist vollständig kompatibel mit 2.1 und v3-Spezifikation I2C Master/Slave-Modus Ziellaufrate von 100 Kbit und Konfiguration des/S-Standardmodus, um den nächsten 400 kbit/s schnellen Modus von 1 Mbit/s und 3. zu erreichen.4Mbit schneller Modus plus/s Hochgeschwindigkeitsmodus.GPIO kann über den USB-Bus konfiguriert werden, der von der Anwendungssoftware gesteuert wird.Unterstützt vollständig USB2.0-Aufhängen/Wiederholen und Fernwecken.Unterstützt die Erkennung von Batterieladegeräten.
OTP-Speicher USB-Verkäufer-ID (VID), Produkt-ID (PID), Seriennummer, Produktbeschreibungsstrings und eine Vielzahl anderer Anbieter spezifischer Daten.USB-Stromkonfiguration; Busbetrieben und selbstbetrieben.FT4222H-Board-Jumper-Konfigurationsmodus, USB-Stromkonfiguration und Auswahl der VCCIO-Quellen.Integrierte Einschalt-Reset-Schaltung.Der echte Antriebsausgang 3,3 V CMOS- und TTL-Eingang.(Betriebsspannung nur 1,8 V und 1,8 V externer Stromeingang zu VCCIO) Es unterstützt einen breiten Versorgungsspannungsbereich.
USB2.0 geringer Betriebs- und Unterbrechungsstrom; 68 mA (aktiver Typ) und 375 uA (Hängetyp).Konfigurierbare Antriebsstärke des I/O-Pin-Ausgangs: 4 mA (min.) und 16 mA (max.); UHCI / OHCI / EHCI / kompatibler xHCI-Host-Controller.Die integrierte USB-Mini-B-Buchse ermöglicht den Anschluss des Moduls an den PC.
Produkt:Entwicklungsmodule
Typ: USB 2.0 auf QuadSPI/I2C-Brücke
Beurteilungstools:FT4222H
Versorgungsspannung: 1,8 V, 2,5 V, 3,3 V
Eigenschaften: Entwicklungsmodul für die Hi-Speed USB2.0-zu-QuadSPI/I2c-Brücke FT4222H
Größe: 50,65 x 22,9 x 1,6 mm
Zu:FT4222H
Schnittstellentyp: I2C, SPI
Maximale Betriebstemperatur:+85℃
Mindestbetriebstemperatur: -40℃
Betriebsversorgungsstrom: 68 mA
Anwendung
USB-Einzelmodus-SPI-Hauptsteuerung
USB Dual-Mode SPI Master
Quad-USB-zu-SPI-Modus, der Host-Controller
USB-Einzel-SPI-Slave-Controller
