Hochgeschwindigkeits-FT2232HL USB zu UART/SPI/I2C/JTAG-Konvertermodul MCU-2232

Produktbeschreibung

Produktmerkmale
CJMCU-2232HL FT2232H ist der USB-Gerätechip der fünften Generation von FTDI.Der FT2232H ist ein USB2.0-Hochgeschwindigkeitschip (480 Megabit pro Sekunde für UART/FIFO).Es kann auf mehreren industriellen Standard-Seriell- oder Parallelschnittstellen konfiguriert werden.Basierend auf den innovativen Funktionen des FT2232 verfügt der FT2232H über zwei Multi-Protokoll-Synchron-Serielle Motoren (MPSSE), die die gleichzeitige Kommunikation über JTAG-, I2C- und SPI-Kanäle ermöglichen.
Produktparameter
Spannung des USB-Netzteils des Moduls: DC5V; kompatibel mit USB 2.0 Full Speed.
Eingebauter Spannungsregler: 3,3V / 1,8V LD0 Spannungsregler.
Erweiterter Betriebstemperaturbereich: -40°C bis 85°C
Gehäuse: 20-poliges SSOP- und QFN-Gehäuse (RoHS-konform).
Kompatible Host-Controller: UHCI/OHCI/EHCI.
Integrierter Schaltkreis: Einschalt-Reset-Schaltung.
Datenübertragungsrate: 1 Megabyte pro Sekunde.
Einzigartige USB-Seriennummer: Jeder Chip verfügt über eine vorprogrammierte einzigartige USB-Seriennummer.
Unterstützt USB-Konfigurationen: Bus-gespeiste, selbstversorgende und hochleistungsfähige bus-gespeiste USB-Konfigurationen.
USB-I/O-Pegelumsetzer: Eingebauter +3,3V-Pegelumsetzer für USB-I/O.
I/O-Spannungsniveau: von 1,8V bis 3,3V (spannungsfest bis 5V).Der Ansteuerstrom der konfigurierbaren I/O-Pins.
CMOS-Treiber und TTL-Eingang: Echter 3,3V CMOS-Treiber-Ausgang und TTL-Eingang.Die Arbeitsspannung sinkt über einen externen Pull-up-Widerstand auf 1,8 V.
FT1248 Serielle und Parallele Schnittstelle: Verfügbar in 1-, 2-, 4- oder 8-Bit-Modi.Ähnlich dem 1-Bit-Modus des SPI-Slave-Geräts.
MTP-Speicher: Integrierter 2048-Byte-Mehrfachprogrammierbarer (MTP) Speicher zur Speicherung von Gerätebeschreibungen und CBUS-I/O-Konfigurationen.
Taktgenerator: Integrierter Taktgenerator, kein externer Quarzoszillator erforderlich, und mit Takt-Ausgangsoptionen kann eine nahtlose Verbindung mit externen MCUs oder FPGAs hergestellt werden.
Puffer: 512-Byte-Empfangspuffer und 512-Byte-Sendepuffer, die Puffertechnologie nutzen, um eine schnelle Datenübertragung zu erreichen.
Batterieladegerät-Erkennung: Mobile Geräte können damit erkennen, ob sich ein Ladegerät am USB-Anschluss befindet, um den Akku mit einem höheren Strom/stößigerer Geschwindigkeit aufladen zu können.

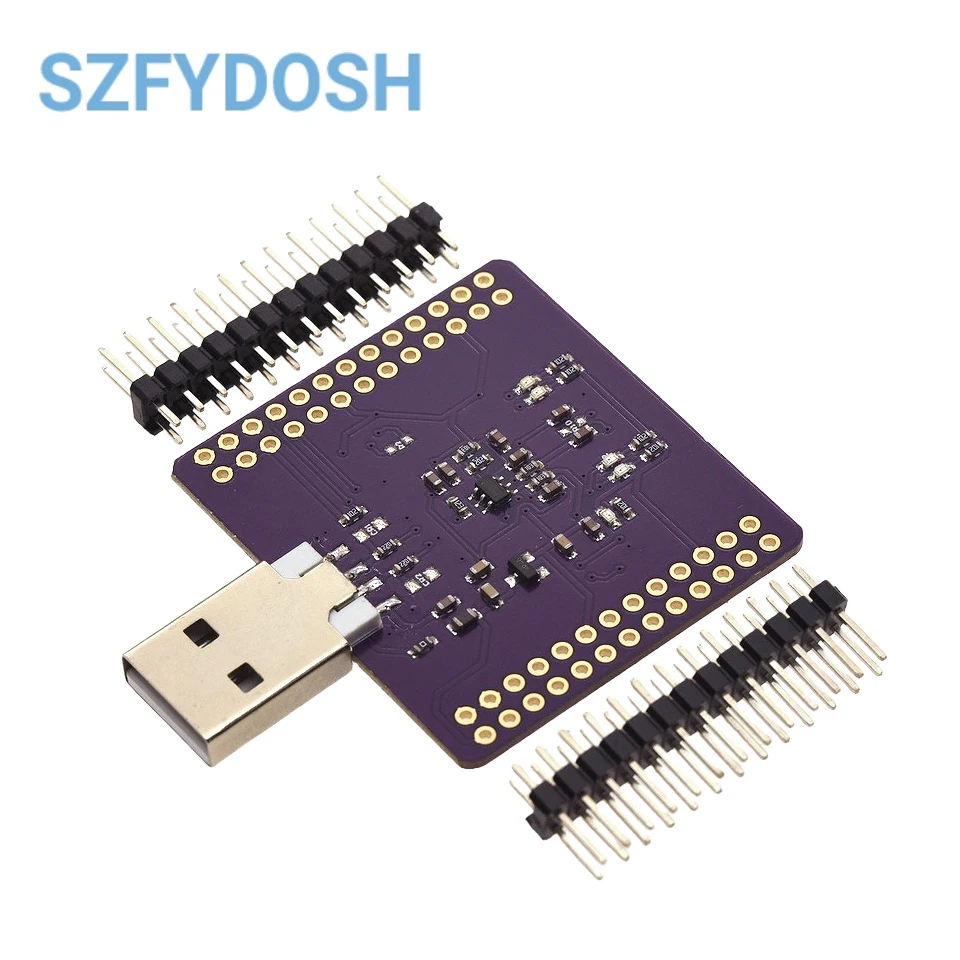

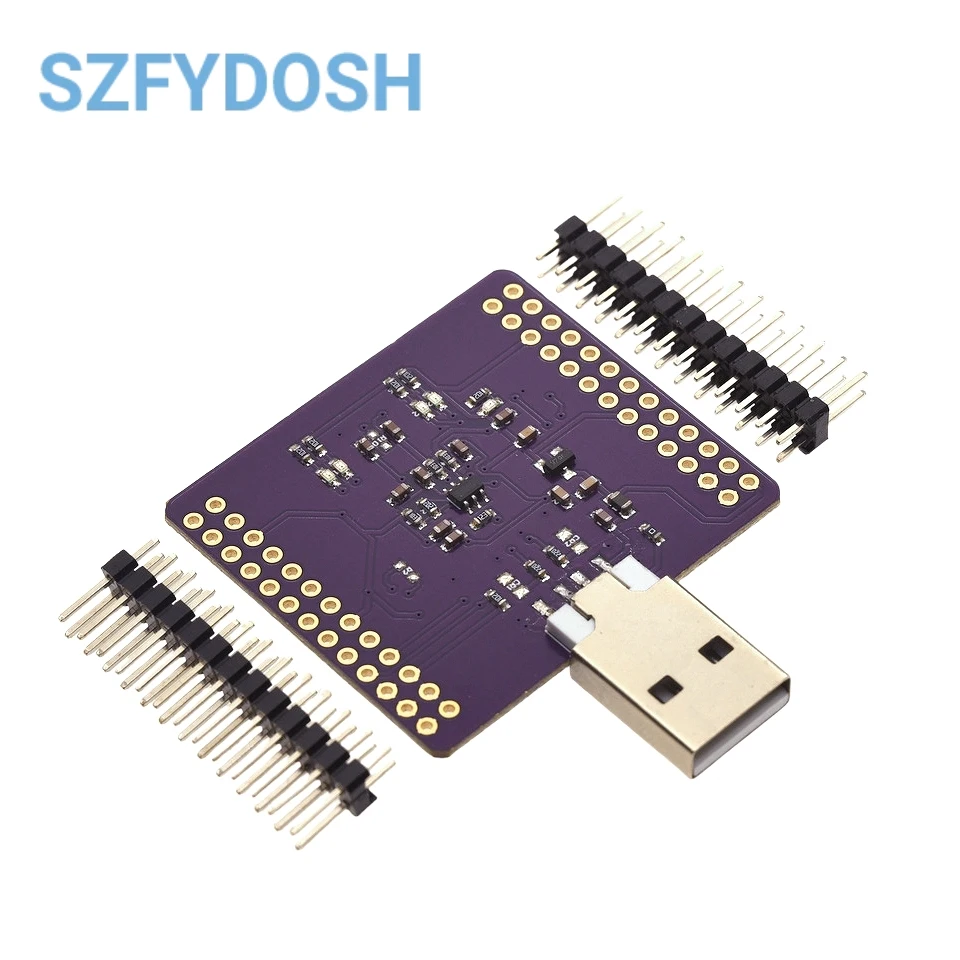

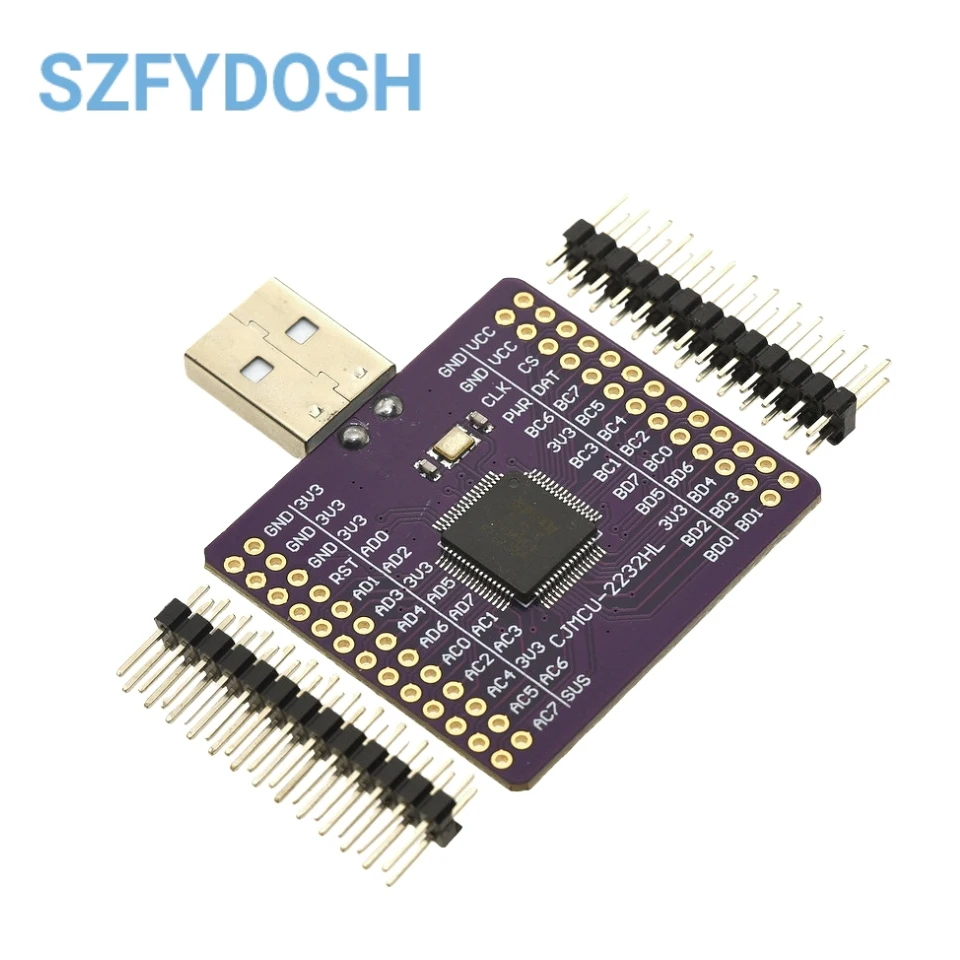

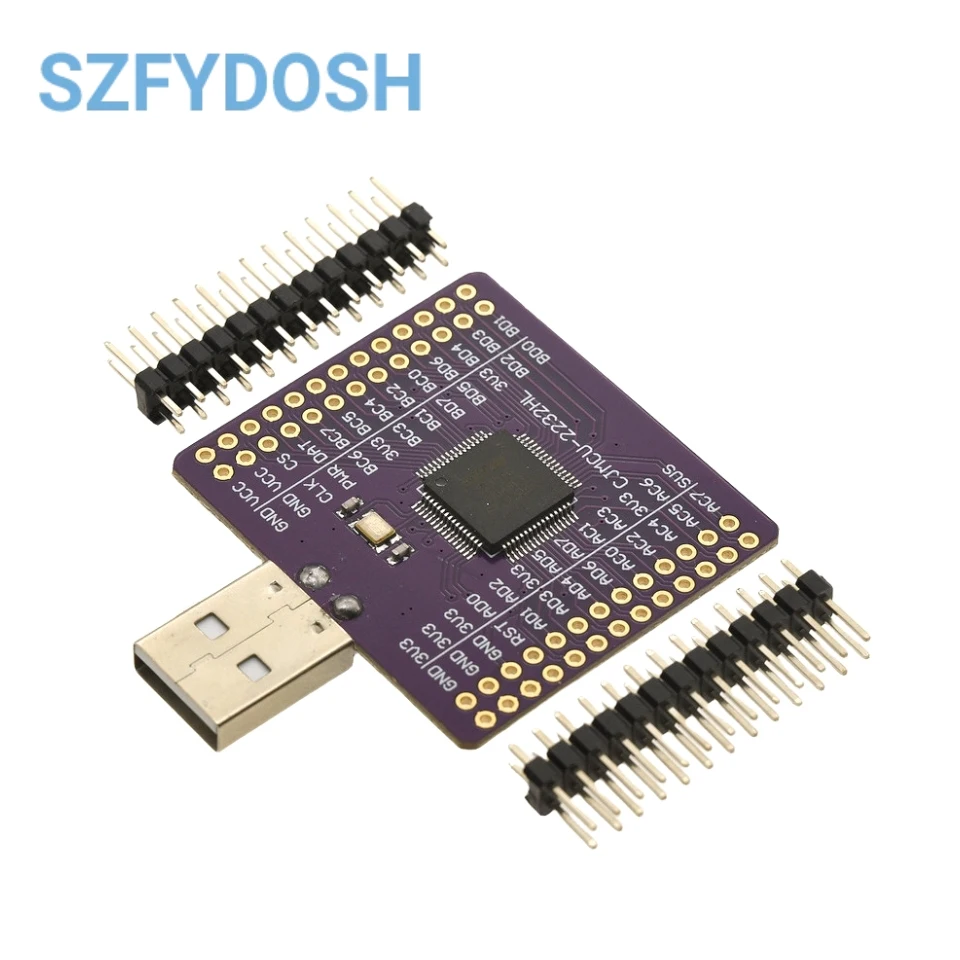

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZFYDOSH

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

other

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

other
