AD7606 16-Bit ADC Datenerfassungsmodul – 8 Kanäle synchrone Abtastung 200 kHz

Produktbeschreibung

Produkteinführung
Der AD7606 ist ein 16-Bit, 8-Kanal-Analog-Digital-Datenerfassungschip mit synchroner Abtastung und einer Abtastrate von bis zu 200 kSPS pro Kanal.Eingebauter analoger Eingangsbox-Bitschutz, Anti-Aliasing-Filter zweiter Ordnung, Tracking-Hold-Verstärker, 16-Bit-Ladungsre-Redistribution-Superkaskaden-ADC, Digitalfilter, 2.5V-Referenzspannungsquelle, Referenzspannungspuffer und Hochgeschwindigkeits-Seriell- und Parallelschnittstellen.Es wird mit einer 5V-Einzelstromversorgung betrieben, verfügt über integrierte Filterung und eine hohe Eingangsimpedanz, wodurch die Notwendigkeit, Operationsverstärker und externe bipolare Stromversorgungen zu betreiben, entfällt.Die 3-dB-Abschneidungsfrequenz des Anti-Aliasing-Filters beträgt 22 kHz.Bei einer Abtastrate von 200kSPS hat es eine Anti-Aliasing-Unterdrückungskennlinie von 40 dB.Die Eingangsklemmschutzschaltung stellt sicher, dass der Eingang einer Spannung von ± 16,5 V standhalten kann.Es kann in Systemen wie der Überwachung und dem Schutz von Stromleitungen, Mehrphasen-Motorsteuerungsinstrumenten und -systemen sowie der Mehrachsen-Positionierungsdatenerfassung eingesetzt werden.

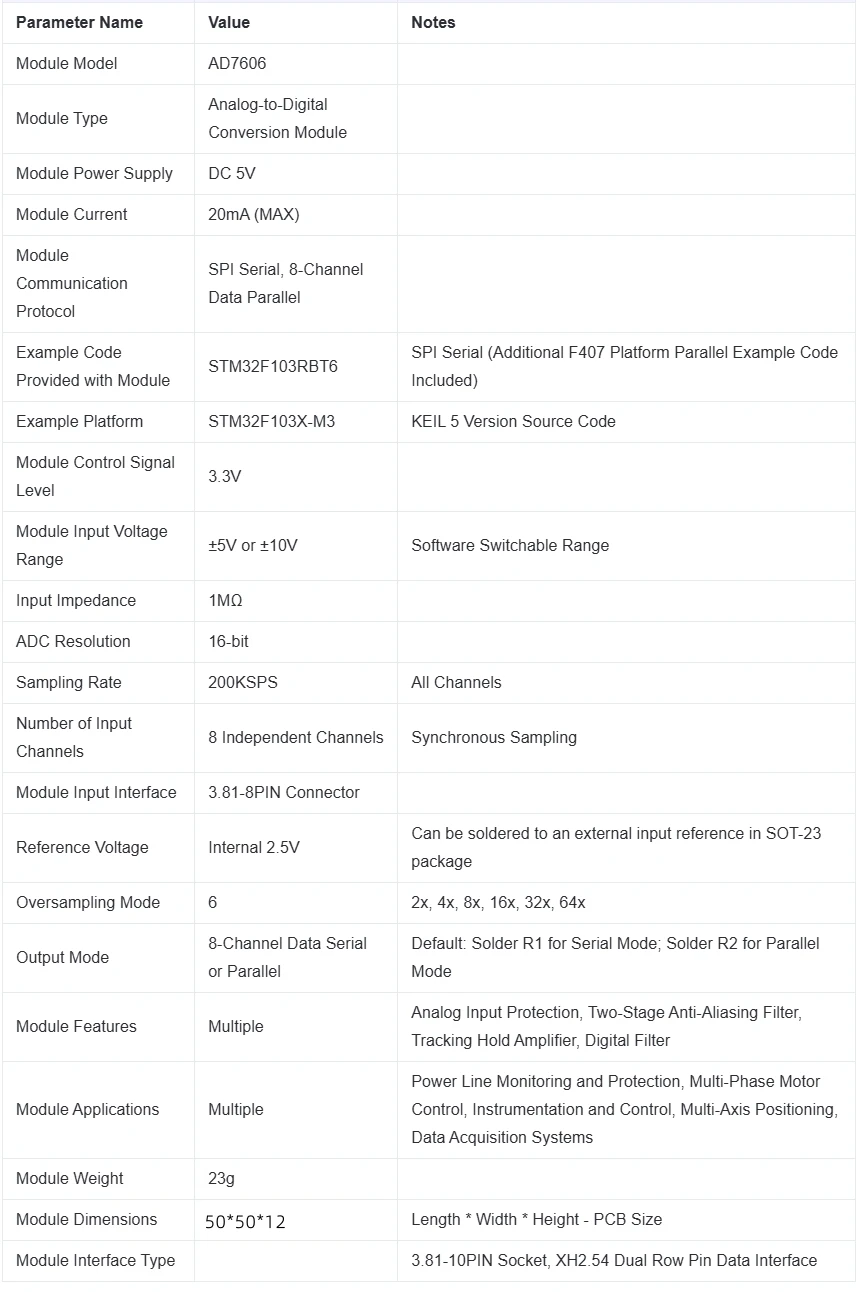

Modulparameter

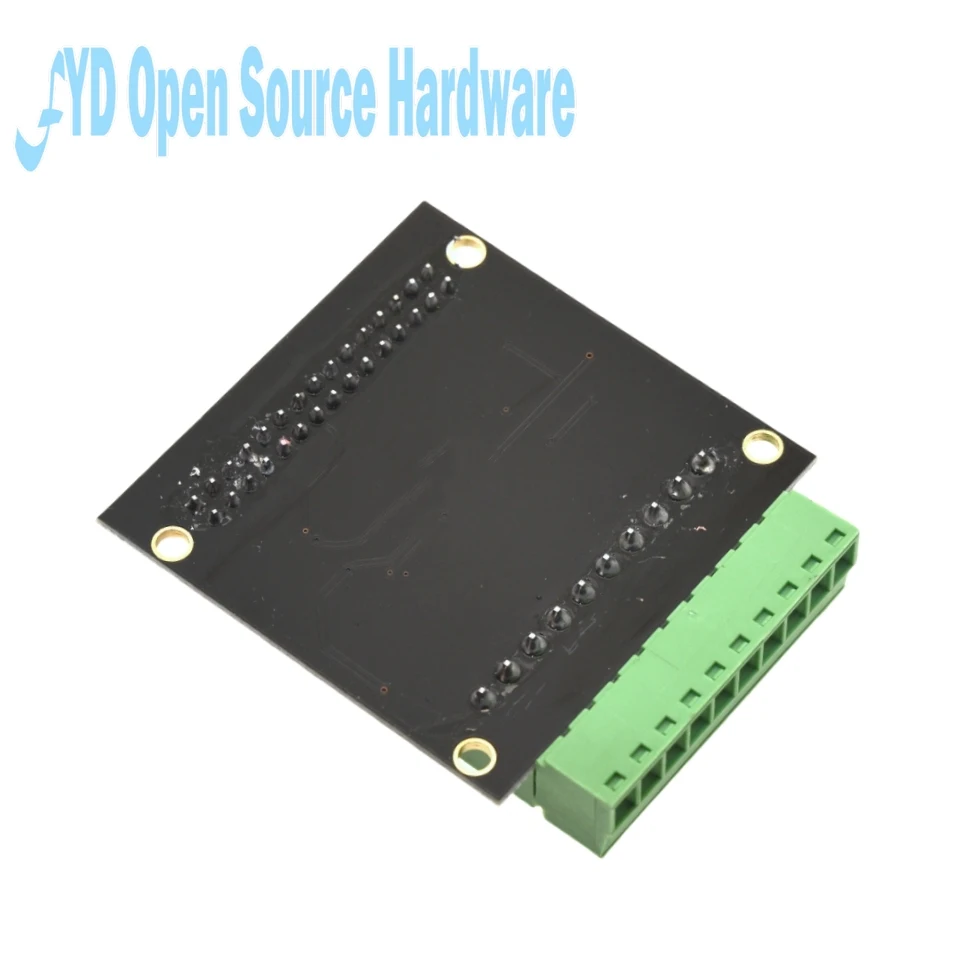

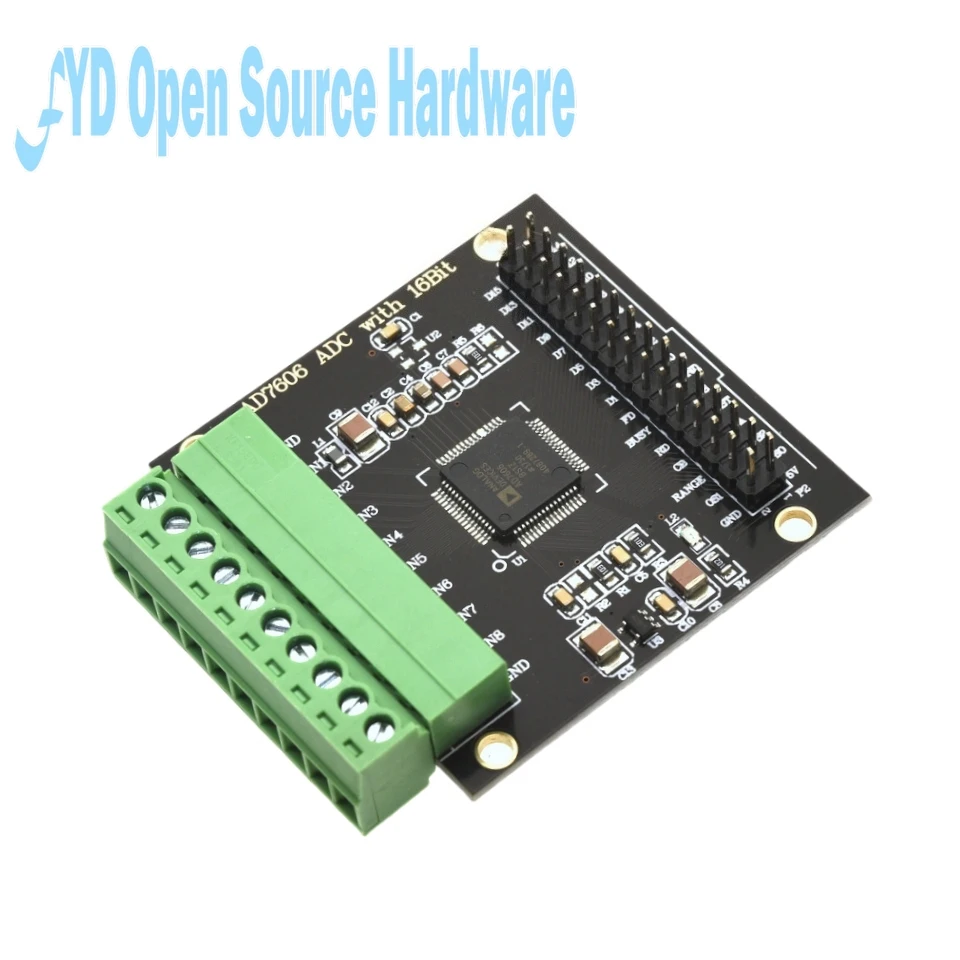

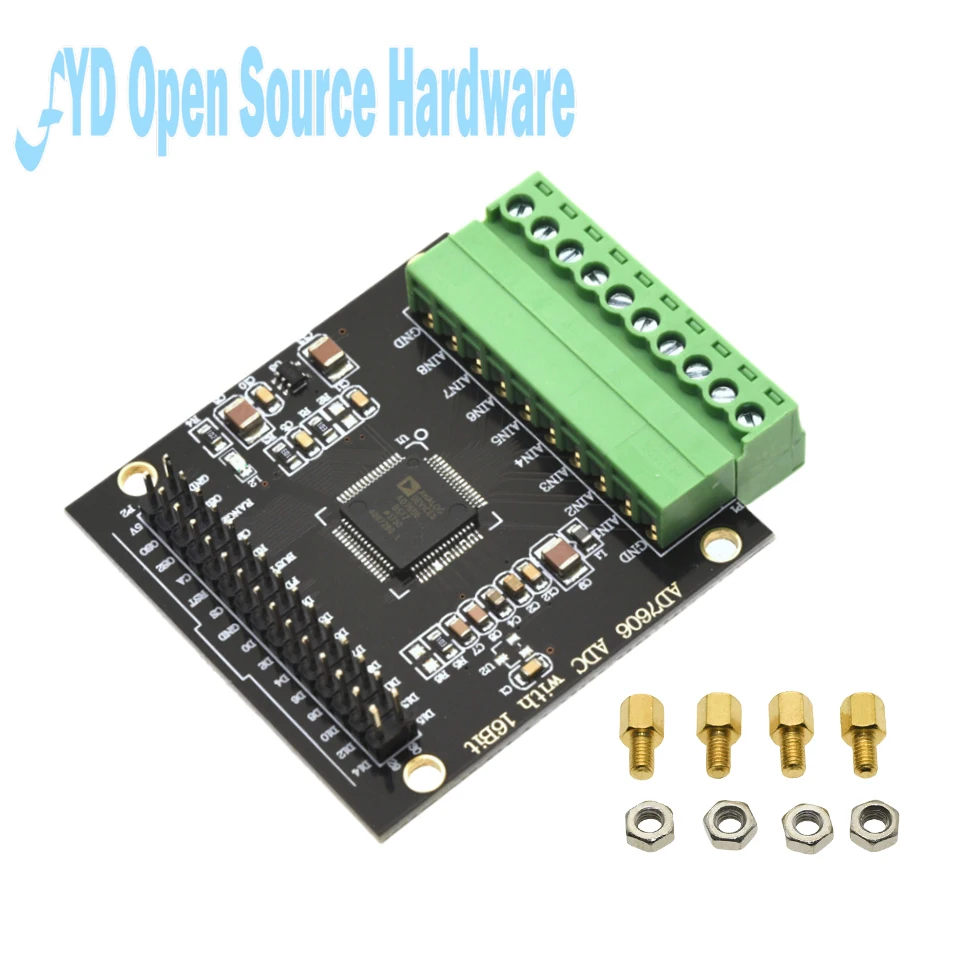

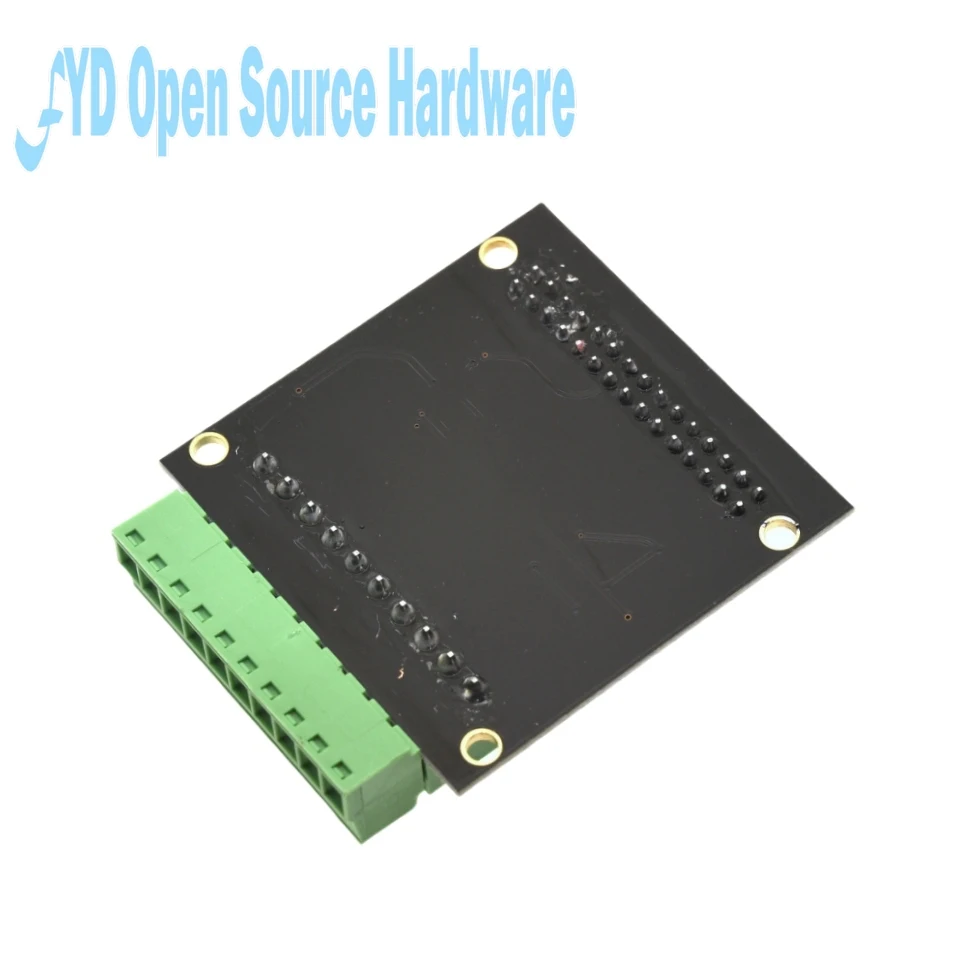

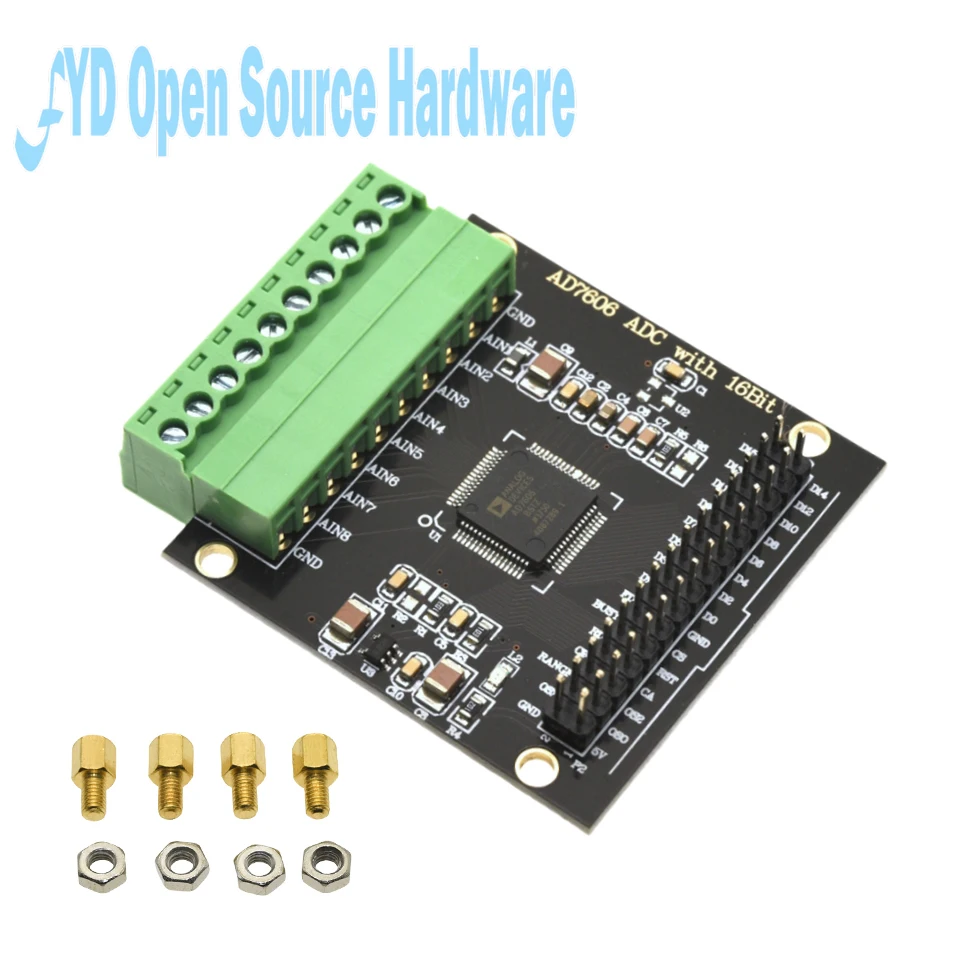

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZFYDOSH

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

other

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

other
