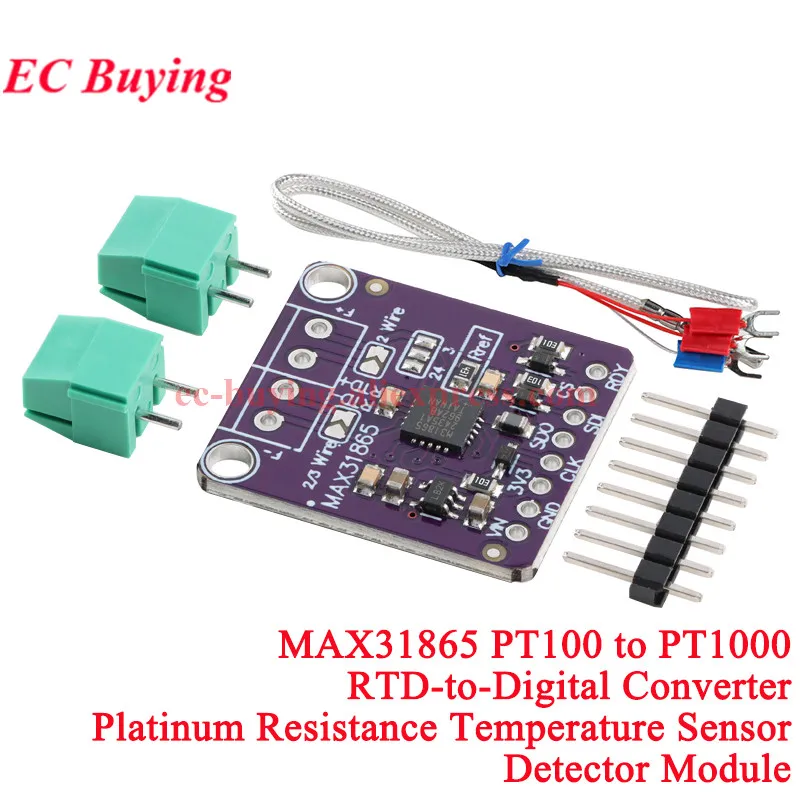

MAX31865 PT100 zu PT1000 RTD-zu-Digital Konverter Board Temperatur Thermoelement Sensor Verstärker Modul 3,3 V/5 V Für Arduino

Produktbeschreibung

Beschreibung
Für eine präzise Temperaturerkennung schlägt nichts ein Platinum RTD.Widerstandstemperaturdetektoren (RTDs) sind Temperatursensoren, die einen Widerstand enthalten, der den Widerstandswert ändert, wenn sich die Temperatur ändert, im Grunde eine Art Thermistor.Bei diesem Sensor handelt es sich tatsächlich um einen kleinen Platinstreifen mit einem Widerstand von 100 Ohm bei 0°C, daher der Name PT100.Im Vergleich zu den meisten NTC/PTC-Thermistoren ist der PT-Typ RTD viel stabiler und präziser (aber auch teurer). PT100s werden seit vielen Jahren zur Temperaturmessung in Labor- und Industrieprozessen eingesetzt und haben einen Ruf für Genauigkeit entwickelt ( besser als Thermoelemente), Wiederholbarkeit und Stabilität.
Um jedoch die Präzision und Genauigkeit von Ihrem PT100 RTD zu nutzen, müssen Sie einen Verstärker verwenden, der für den Ablesen des niedrigen Widerstands ausgelegt ist.Besser noch: Sie haben einen Verstärker, der den Widerstand der Verbindungsdrähte automatisch anpassen und kompensieren kann.Wenn Sie auf der Suche nach einem großartigen RTD-Sensor sind, ist es heute Ihr Glückstag, denn wir haben unseren schönen RTD-Sensorverstärker mit dem MAX31865-Breakout für die Verwendung mit jedem 2, 3- oder 4-Draht-PT100-RTD!
Wir haben verschiedene MAXIM-Thermoelementverstärker mitgeführt und sie sind großartig – aber Thermoelemente haben nicht die beste Genauigkeit oder Präzision, wenn die Messwerte so gut wie möglich sein müssen.Der MAX31865 erfüllt alle Ihre RTD-Anforderungen und kann sogar 3- oder 4-Draht-RTDs für eine bessere Genauigkeit kompensieren.Verbinden Sie es mit einem beliebigen Mikrocontroller über SPI und lesen Sie das Widerstandsverhältnis vom internen ADC aus.Wir haben einen 430-Ω-Widerstand, 0,1 % als Referenzwiderstand am Breakout angebracht.Wir haben einen Beispielcode, der die Temperatur basierend auf dem Widerstand für Sie berechnet.
Wir haben den Breakout sogar 5V-konform gemacht, mit einem 3,3-V-Regler und Pegelverschiebung, sodass Sie ihn mit jedem für Ard uino oder Mikrocontroller verwenden können.
Bei jeder Bestellung handelt es sich um eine zusammengebaute RTD-Verstärker-Breakout-Platine.Im Lieferumfang sind außerdem zwei 2-polige Klemmenblöcke (zum Anschluss an den RTD-Sensor) und eine Pin-Header (zum Anschließen an jedes Steckbrett oder Perfboard) enthalten.Ein erforderlicher PT100-RTD ist nicht im Lieferumfang enthalten!(Aber wir haben sie im Shop auf Lager).Zum Löten der Blenden und Klemmenblöcke an den Breakout ist etwas Löten erforderlich, aber mit Lötwerkzeugen ist dies eine einfache Aufgabe.
Merkmale und Vorteile
1.Unterstützt 100 Ω bis 1 kΩ (0°C) Platinwiderstand RTD (PT100 bis PT1000)
(Der Modulwiderstand verwendet 430R)
2.Kompatibel mit 2-Draht-, 3-Draht- und 4-Draht-Sensoranschlüssen
3.SPI-kompatible Schnittstelle
4,15-Bit-ADC-Auflösung mit einer Nenntemperaturauflösung von 0,03125°C (variabel mit RTD-Nichtlinearität)
5.Die Gesamtgenauigkeit bleibt bei 0,5 °C erhalten° C (0,05 % des Skalenendwerts) unter allen Arbeitsbedingungen
6 vollständig differenzielle VREF-Eingänge
7.Umrechnungszeit: 21 ms (maximal)
8. Integrierte Fehlererkennung zur Erhöhung der Systemstabilität: (RTD-Offen-Schaltkreis, RTD-Kurzschluss an Spannung außerhalb des Bereichs oder Kurzschluss von RTD-Komponenten).

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3.3V/5V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

module
