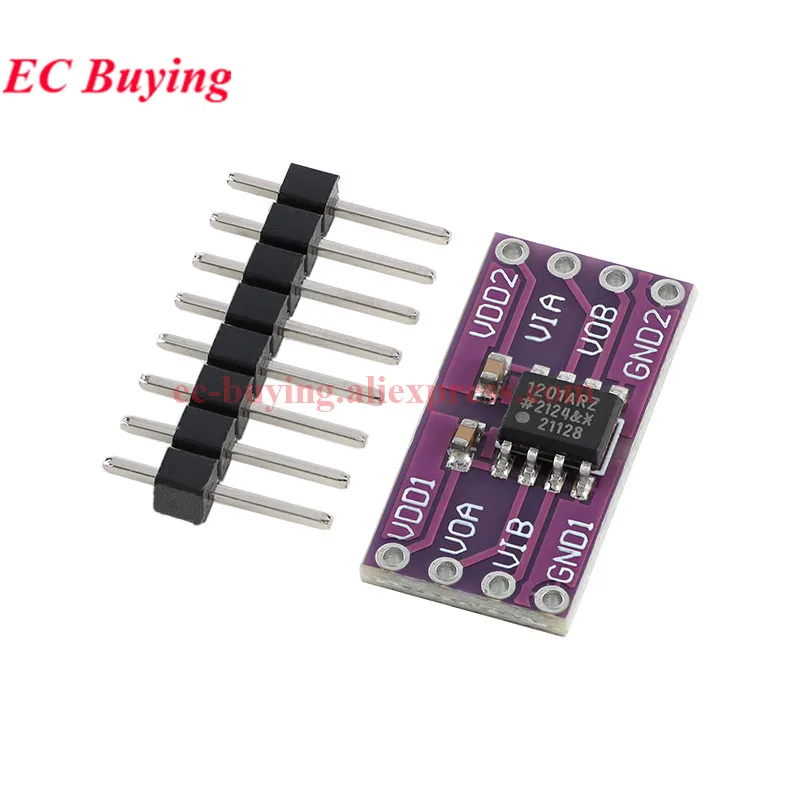

1-20 Stücke ADUM1201 Magnetische Isolator Board Modul Ersetzen Optokoppler MCU1201 ADUM-1201 ADUM1201ARZ Signal Isolation/SPI/CAN Bus

Produktbeschreibung

ADUM1201 Zweikanal-Digital-Magnetisolator ersetzt Optokoppler
Da es auf der iCoupler-Technologie basiert, bietet das ADUM1201 viele Vorteile gegenüber Optokopplern
Höhere Geschwindigkeit, die Rate kann 125 Mbit/s erreichen.
Geringerer Stromverbrauch, der Stromverbrauch beträgt weniger als 1/10 des herkömmlichen Optokopplers bei gleicher Datenübertragungsrate, und der minimale Betriebsstrom beträgt 0,8 mA.
Höhere Leistung, Zeitgenauigkeit, Transienten-Common-Mode-Unterdrückung und Kanalabstimmung sind besser als bei herkömmlichen Optokopplern.
Kleinere Größe und höhere Integration, die Leiterplattenfläche (PCB) beträgt 40 % der eines herkömmlichen Optokopplers.
Flexiblere Anwendung.Im Gegensatz zu herkömmlichen Optokopplern können die Mehrkanal-iCoupler-Digitalisolatoren Vorwärts- und Rückwärtskommunikationskanäle im selben Chip bereitstellen.
Die beiden durch ADUM1201 isolierten Enden haben ihre eigene Stromversorgung und Referenzmasse, und der Spannungsbereich der Stromversorgung liegt zwischen 2,7V und 5,5V, was eine Niederspannungsversorgung ermöglicht und dadurch den Stromverbrauch des Systems weiter reduziert.Ein Kondensator mit einer Kapazität von 0,01 μF bis 0,1 μF muss zwischen der Stromversorgung und der Referenzmasse angeschlossen werden, um hochfrequente Störungen auszublenden.Der Abstand zwischen dem Kondensator und der Stromversorgung sollte innerhalb von 20 mm liegen, um einen besseren Filtereffekt zu erzielen.Da die beiden Isolationskanäle sehr gut aufeinander abgestimmt sind, ist das Übersprechen zwischen den Kanälen sehr gering, und es wird ein umgekehrtes Design für den Eingang und Ausgang der beiden Kanäle verwendet, was sich sehr gut für die bidirektionalen Übertragungs- und Empfangseigenschaften des RS232-Busses eignet und die Hardwareverbindung zwischen dem Isolator und den isolierten Enden erheblich vereinfacht.Es ist zu beachten, dass GND1 und GND2 zwei unterschiedliche Referenzmassen sind, da sonst der Isolationseffekt nicht erreicht wird.
Es sollte auch beachtet werden, dass bei normalem Betrieb des ADUM1201 die Stromversorgungen an beiden Enden gleichzeitig eingeschaltet werden müssen, um sicherzustellen, dass beide Kanäle des ADUM1201 normal funktionieren können. Wenn einer nicht eingeschaltet ist, funktioniert der gesamte Chip nicht richtig.

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

2.7V-5.5V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

module
