5 Stück/1 Stück X9C103S X9C503S X9C104S 10K 50K 100K Ohm einstellbar 100. Bestellung Digitale Steuerung XDCP Potentiometer Board Modul DC3V-5V

Produktbeschreibung

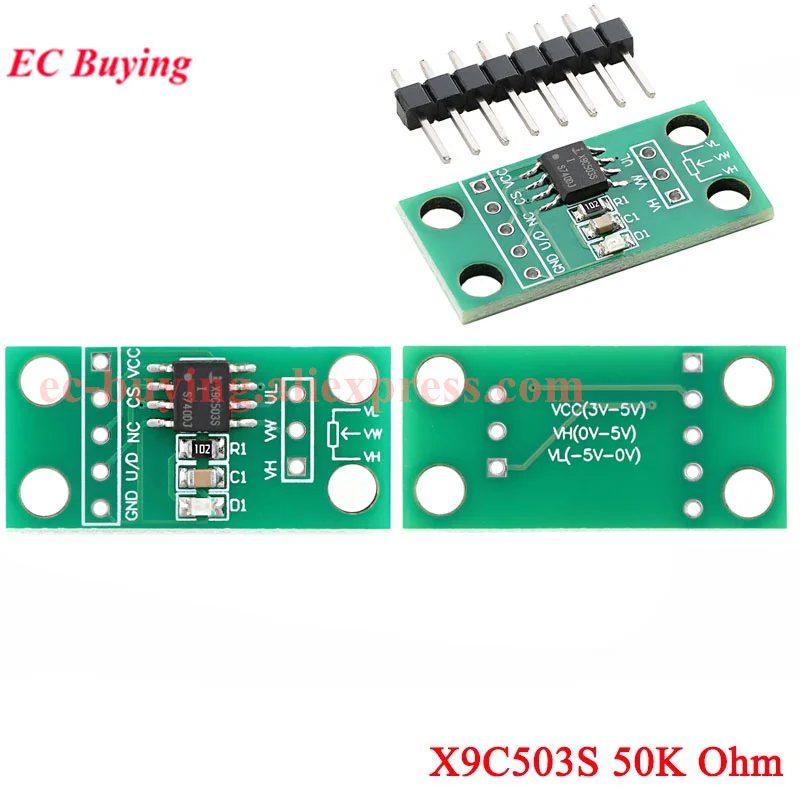

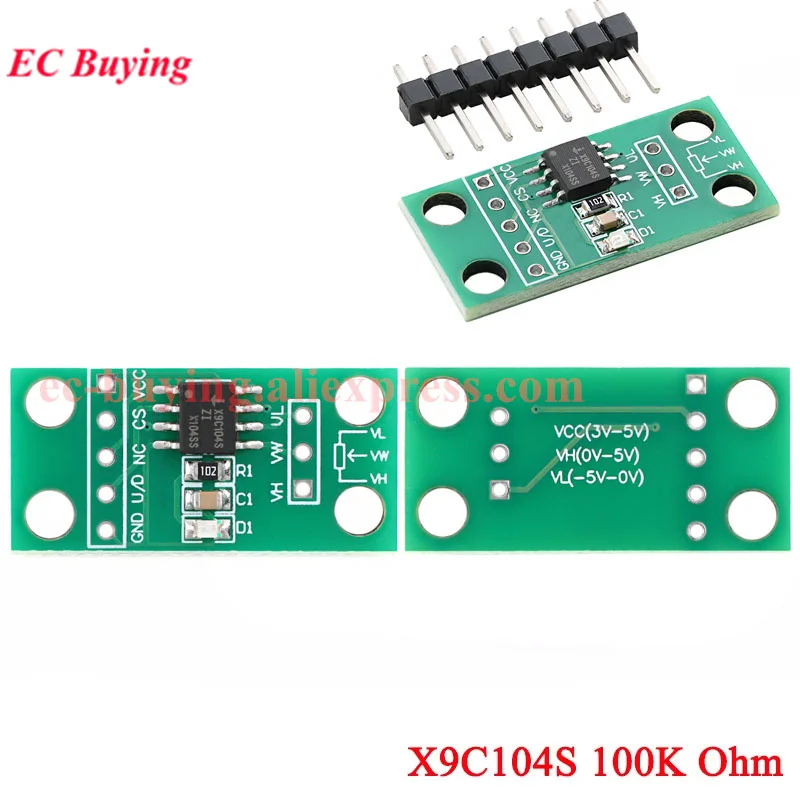

Weitspannungsversorgung (3V-5V).Der Chip ist X9C103S/X9C503S/X9C104S.
10K/50K/100K Vollskalen-Potentiometer.
Der mittlere Schalter des Potentiometers verschiebt sich zwischen 0-10k (X9C103S)/0-50k (X9C503S)/0-100k (X9C104S) für insgesamt 100 Stufen (die typische Impedanz des verschiebbaren Endes des Potentiometers beträgt 40 Ohm).
Die VL- und VH-Anschlüsse des digitalen Potentiometers entsprechen jeweils der unteren bzw. oberen Seite des Schieberegler-Reostats und ermöglichen einen Eingangsspannungsbereich von -5V bis 5V.
Das digitale Potentiometermodul wird mit einem Testprogramm geliefert, der Programmcode ist in C-Sprache und das Submodul ist geschrieben.Der Code umfasst: die Hauptfunktion, die Anzeigefunktion, die Tastenfunktion und die Header-Datei jedes Moduls. Sie können KEIL4 verwenden, um den Quellcode zu öffnen, um ihn zu testen und zu lernen.
1 Merkmale
1 • Einkanalig, 256-Positionen-Auflösung
� 100kΩ End-zu-End-Widerstandsoption
Niedriger Temperaturkoeffizient: 35 ppm/°C°C
� SPI-kompatible serielle Schnittstelle
� Einzelversorgungsbetrieb von 2,7V bis 5,5V
� ±20% Widerstandstoleranz
� Betriebstemperatur: -40°C bis 125°C
� Elektrostatische Entladungsleistung (ESD) gemäß JESD 22 – 2000V Modell für den menschlichen Körper getestet (A114-B, Klasse II)
2 Anwendungen
Einstellbare Stromversorgung
� Einstellbarer Verstärker und Offset-Trimming
� Präzise Kalibrierung der Sollwertgrenzwerte
� Sensortrimmen und -kalibrierung
� Austausch des mechanischen Potentiometers

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3V-5V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

Module

Smart Electronics Experiment

Switch And Sensor For Arduino STM32

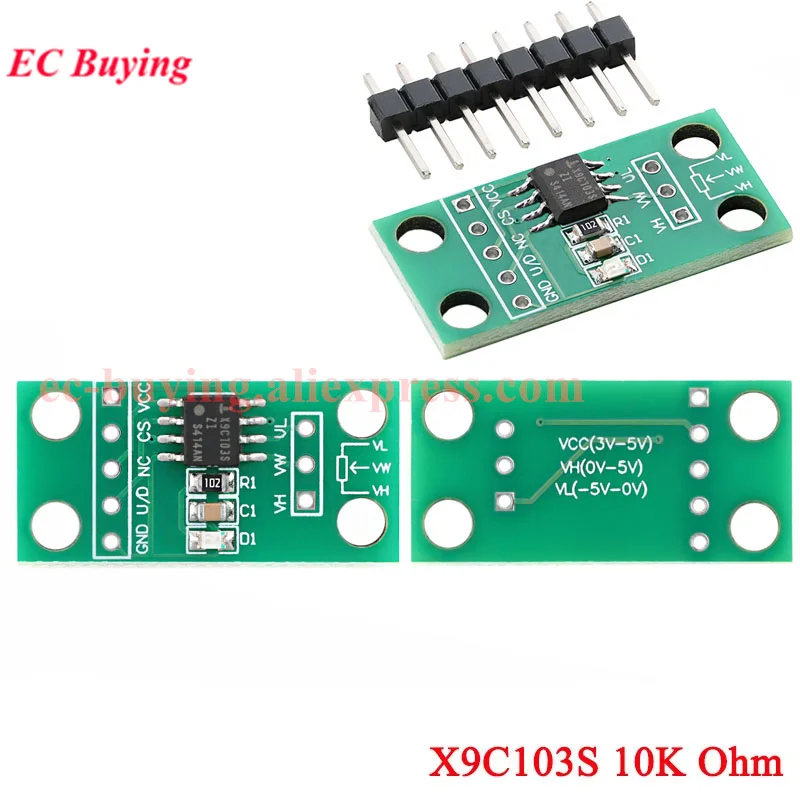

X9C103S/X9C503S module

10K/50K adjustable 100-step digital potentiometer circuit board module

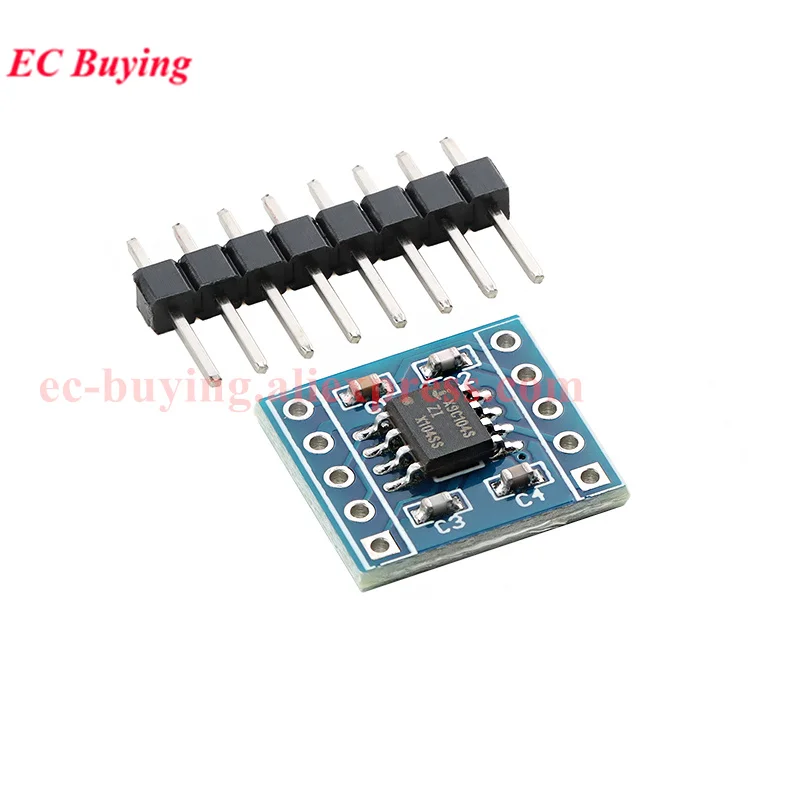

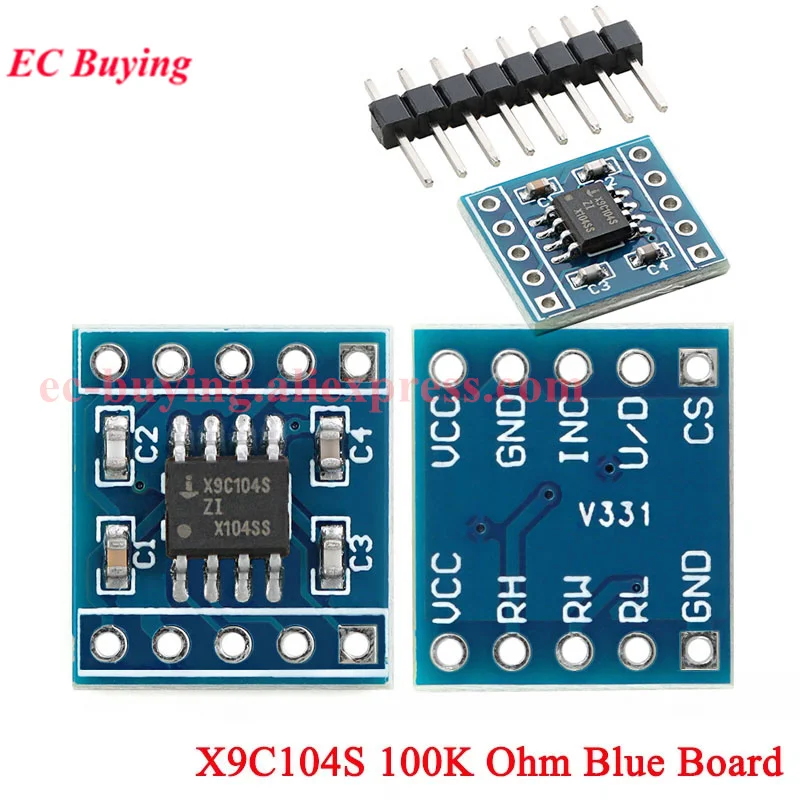

X9C104S digital potentiometer module

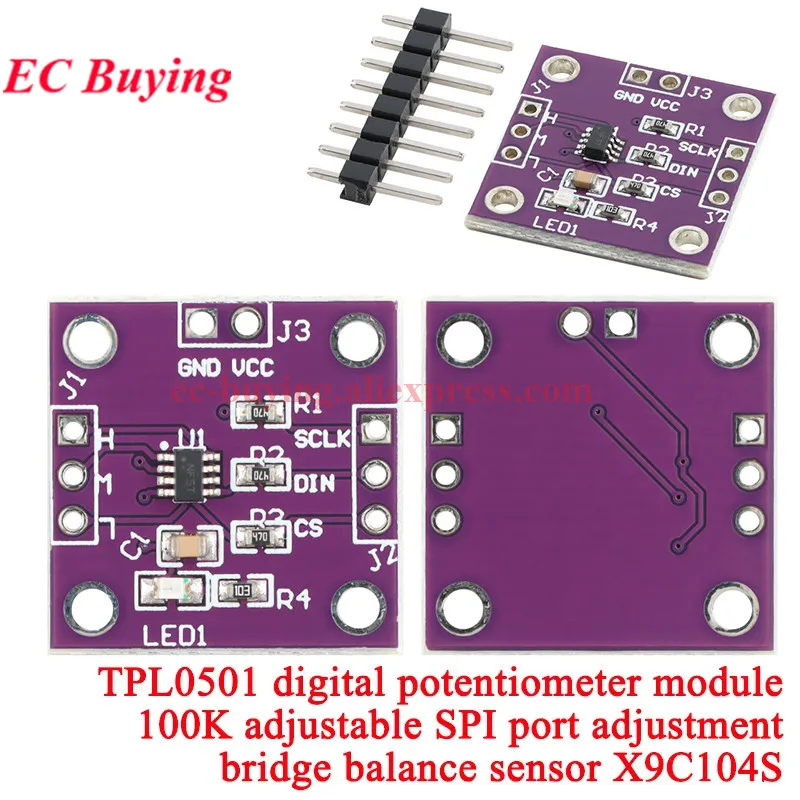

100-step adjustment bridge balance sensor module X9C104
