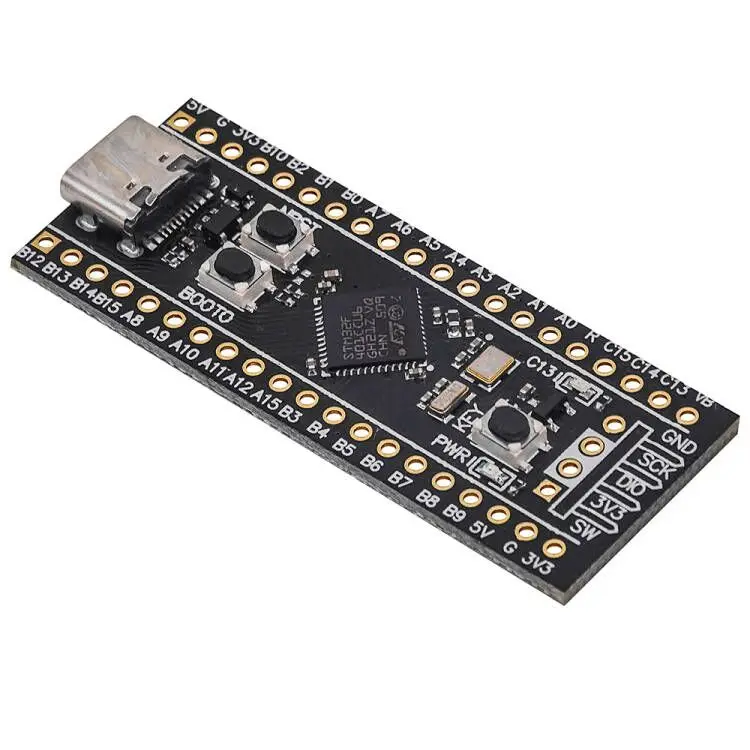

HZWDONE STM32F401 STM32F411 Entwicklungsboard STM32F401CCU6/CDU6 STM32F411CEU6 STM32F4 Lernboard 84 MHz 64 KB RAM 256 KB

Produktbeschreibung

25-MHz-Hochgeschwindigkeits-Kristalloszillator & 32,768-kHz-6PF-Niedriggeschwindigkeits-Kristalloszillator
In der Version V3.0 wurde ein bleifreies Verfahren eingeführt, und die Stiftleiste ist mit Gold überzogen, was sie umweltfreundlicher macht.
Flash-Pads wurden reserviert und USBDisk- und FATFFS-Routinen sind bereitgestellt.
Unterstützt die Programmierung mit MicroPython, stellt die verfügbare MicroPython-Firmware zur Verfügung, die Konfigurationsdateien finden Sie unter dem angegebenen Link, aber keine technischen Antworten werden gegeben!

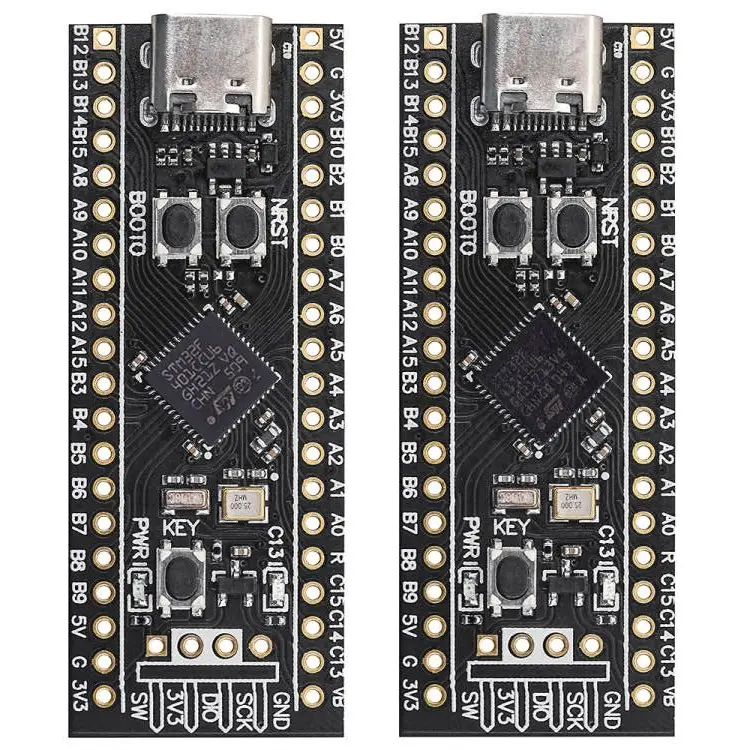

Platinen mit der Version V1.3 und höher verfügen über 3 Tasten: eine Reset-Taste, eine BOOT0-Taste und Benutzer-Tasten.
Wie man ISP m eingeht
ode
Methode 1: Halten Sie die BOOT0-Taste und die Reset-Taste im eingeschalteten Zustand gedrückt, lassen Sie dann die Reset-Taste los und drücken Sie die BOOT0-Taste nach 0,5 Sekunden wieder los.
Methode 2: Halten Sie die BOOT0-Taste gedrückt, während das Gerät ausgeschaltet ist, und lassen Sie die BOOT0-Taste 0,5 Sekunden nach dem Einschalten los.
DFU-Modus: Verwenden Sie einfach das Datenkabel, um den Computer zu verbinden. Sollte das Gerät nicht erkannt werden, können Sie den Chip gezielt erwärmen (25° C) und dann den ISP-Modus erneut aktivieren
Serieller Port-Modus: Verwenden Sie USB als serielle Schnittstelle, um die Anschlüsse PA9 und PA10 der Hauptplatine zu verbinden.
Software: STM32CubeProg.
Kein USB-zu-Seriell-Port-Adapter, kein Debugger, keine Computer-Treiber – nur ein TYPE-C-Datenkabel, um den Firmware-Download abzuschließen.
Wie man den HID-Bootloader aufruft, nachdem die APP geschrieben wurde
Drücken und halten Sie die TASTE, klicken Sie auf
Reset-Taste, LED C13
blitzt, geben Sie los
KEY-Taste
zum Eingang

Produktdetails in Bildern

Produkteigenschaften

Markenname

HZWDONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

LOGISCHE ICS

ist kundenspezifisch

Ja

Menge

1

Anwendung

Computer

Paket

SMD

Choice

yes
