TZT IIC Echtzeituhr RTC-Modulplatine PCF8563 PCF8563T 8563 Gut als DS3231 AT24C32

Produktbeschreibung

A, PCF8563 Uhrchip
PCF8563 ist ein PHILIPS-Unternehmen, das eine industrielle I2C-Busschnittstelle mit einem sehr geringen Stromverbrauch eines multifunktionalen Uhr-/Kalenderchips auf den Markt gebracht hat.PCF8563 bietet eine Vielzahl von Alarmfunktionen, Timer-Funktionen, Torausgangsfunktionen und Interrupt-Ausgangsfunktionen, um eine Vielzahl komplexer Timing-Dienstleistungen abzuschließen und sogar für den Mikrocontroller die Watchdog-Funktion bereitzustellen.Es handelt sich um einen kostengünstigen Uhrchip, der häufig im Bereich elektrischer Messgeräte, Wasserzähler, Gaszähler, Telefone, Faxgeräte, tragbare Instrumente sowie batteriebetriebene Instrumente und Messgeräte eingesetzt wird.
Hauptleistungsindex von PCF8563
Sie können den Standby-Akku verwenden
Großer Spannungsbereich von 1,0–5,5 V.
Dieser extrem niedrige Stromverbrauch: Der typische Wert beträgt 0,25 uA
Es über den seriellen Eingang/Ausgang des I2C-Busses
Diese programmierbare Taktausgangsfrequenz: 32,768 kHz, 1024 Hz, 32 Hz, 1 Hz.
* Vier Alarm- und Timer-Funktion
Es umfasst einen Reset-Schaltkreis, einen Oszillatorkondensator und einen Stromausfall-Erkennungsschaltkreis
Ausgang zum Unterbrechen des offenen Abflusses.
400 kHz Lese- und Schreibgeschwindigkeit

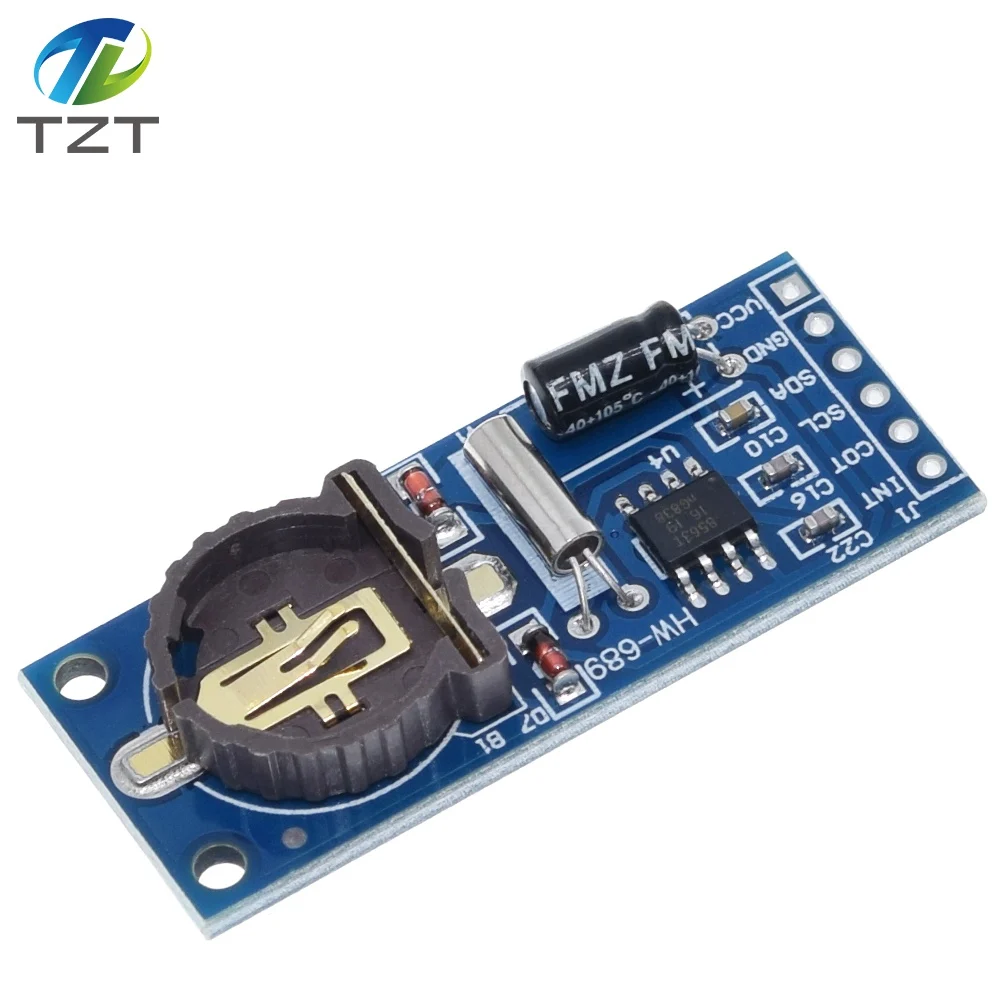

Beschreibung der Modulschnittstelle zwei
Schnittstelle zur Montage der linken Batterie
Achten Sie auf die Installationsrichtung entsprechend der Bildinstallation
Rechter INT-Interrupt-Ausgang (im Allgemeinen nicht verwendet)
COT-Uhrenausgang (im Allgemeinen nicht verwendet)
SCL IIC-Taktschnittstelle MCU IO-Port
SDA IIC digitale Schnittstelle MCU IO-Port
Das GND-Modul der extraterrestischen Erdung

Produkteigenschaften

Markenname

TZT teng

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

PCF8563T

Verlustleistung

Real Time Clock RTC Module

ist kundenspezifisch

Ja

Betriebstemperatur

RTC Module

Anwendung

Computer

Paket

SMD
