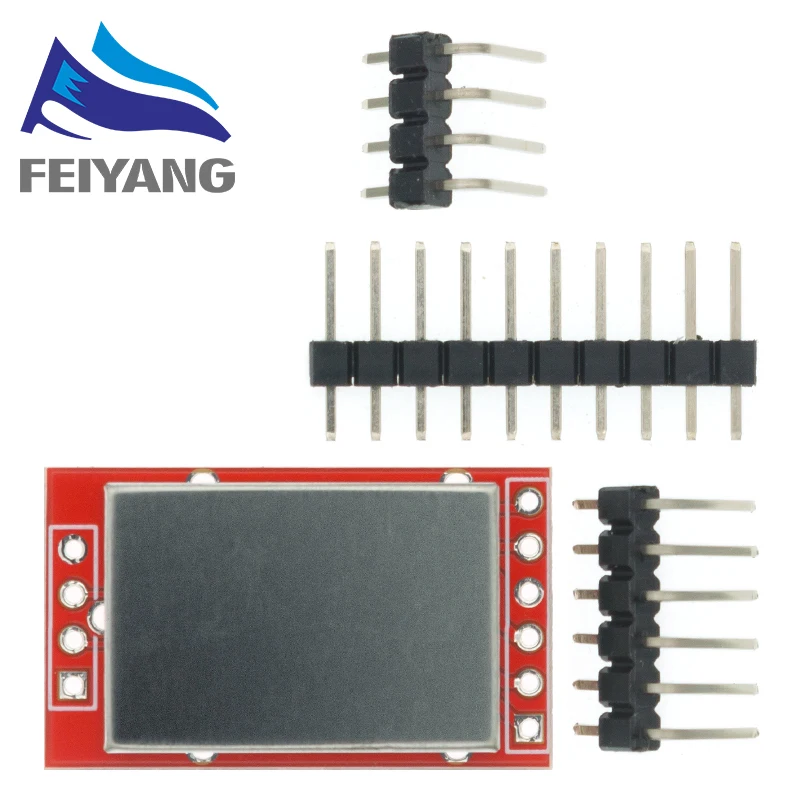

SAMIROB Zweikanaliges 24-Bit-A/D-Konvertierungswägesensormodul mit Metallabschirmung HX711 #

Produktbeschreibung

Methode zur Modulerkennung
1, die anfängliche schnelle Beurteilung: Trennen Sie die gesamte Verkabelung des Moduls, nur an die Modulstromversorgung 5 V (d. h. Vcc, dann +5 V, Gnd-Masse) und dann den Ck-Port des Moduls auf Masse kurz, und gehen Sie dann zum Testen heraus bis zur Erdungsspannung, sollte etwa 4 betragen.5 V, dann gemessen der DO/RX-Anschluss an die Erdspannung, sollte etwa 0 V betragen, wenn die Spannung konsistent ist, was darauf hinweist, dass das Modul zu 99 % normal ist.
2, die Unversehrtheit des Tests zur Bestimmung: die Verwendung eines Ladens, um eine Prüfschaltung bereitzustellen, um einen Schaltkreis für den im Geschäft verbrannten 89c51-Mikrocontroller zu bringen, um das Sechskant-Testprogramm bereitzustellen, und dann das serielle Kabel verwenden, um den Computer anzuschließen. Führen Sie den seriellen Assistenten am Computer, Sie können den vom Lesebericht ausgegebenen Prüfschaltkreis empfangen. Der Messwert ist normal undSiehe die Testtabelle unten.
Betriebsspannung des Moduls: 4,8-5.5 V
Typischer Strom 1,6 mA
Volumen: Länge 2,9 cm * Breite 1,7 cm * Höhe 0,4 cm

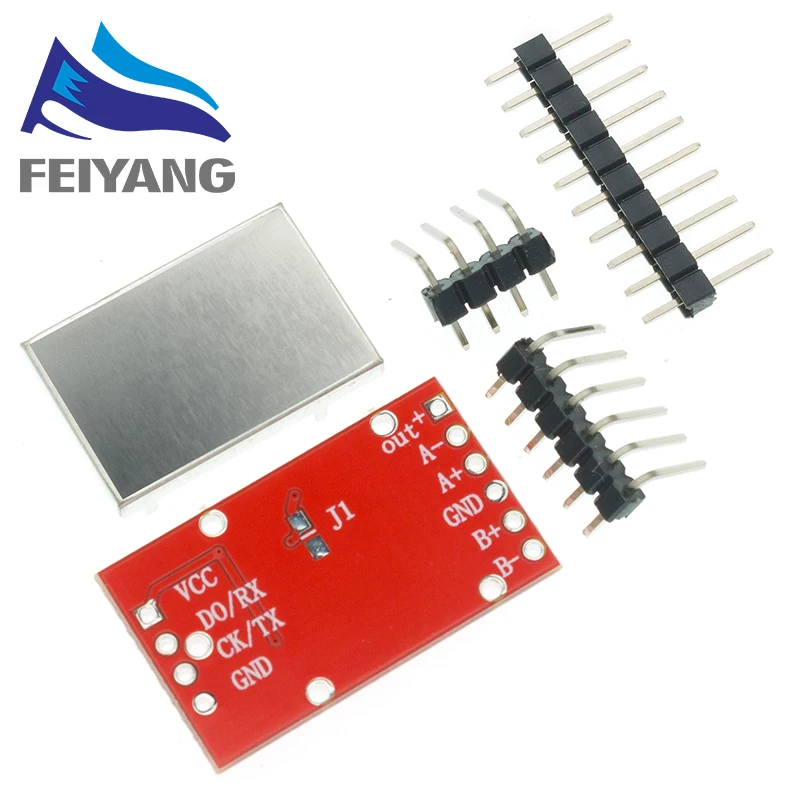

Der J1-Jumper hinter dem Modul hat eine HX711-Chip-Datenausgabespeisenz von 80 Hz / 10 Hz zur Auswahl. J1 Offener Schaltkreis, die Ausgangsrate von 80 Hz, die Umwandlung 80 pro Sekunde beträgt, J1 kurz, die Ausgangsrate beträgt 10 Hz.
Hauptmerkmale des Moduls
�� Mit Metallabschirmung, starker Entstörung, reservierter CPU-Standort (STC15F104) und Selbstverbesserung der Sekundärentwicklung.
�� Zwei wählbare Differentialeingänge
�� On-Chip rauscharme programmierbare Verstärker mit wählbaren Verstärkungen von 32, 64 und 128
�� Die On-Chip-Spannungsregler-Schaltung kann direkt an den externen Sensor und den Chip-A/D-Wandler angeschlossen werden, um Strom zu liefern
�� Der On-Chip-Uhroszillator ohne externe Geräte kann bei Bedarf auch einen externen Kristall oder eine Uhr verwenden
�� Automatische Reset-Schaltung einschalten
�� Einfache digitale Steuerung und serielle Kommunikation: Alle Steuerung erfolgt über den Pin, die Chipregistrierung ohne Programmierung
�� Es können eine Ausgangsdatenrate von 10 Hz oder 80 Hz ausgewählt werden
�� Synchrone Unterdrückung von 50 Hz und 60 Hz Stromversorgungsstörungen
�� Stromverbrauch (einschließlich Stromversorgungskreis)
Typischer Betriebsstrom
�� Betriebsspannungsbereich: 2,6 ~ 5,5 V

Produktdetails in Bildern

Produkteigenschaften

Markenname

SONGXIN LIGHT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

I01 HX711

Verlustleistung

A/D-Wandlung

ist kundenspezifisch

Ja

Betriebstemperatur

24-Bit

Anwendung

Computer

Paket

SMD
