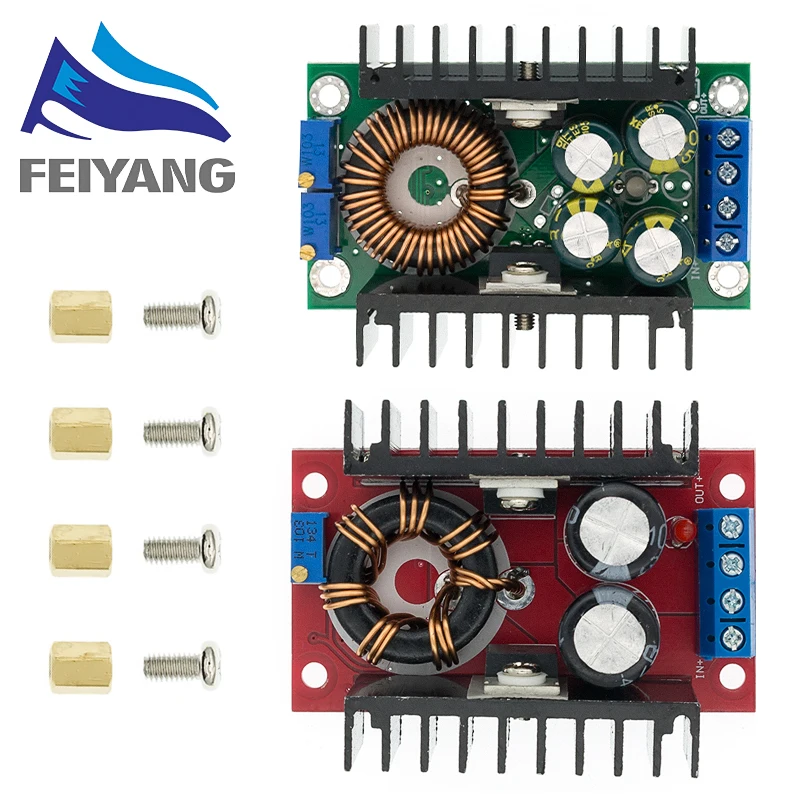

SAMIROB DC DC 9A 300W 150W Boost Converter Step Down Buck Converter 5-40V zu 1,2-35V Power Modul XL4016 für Arduino

Produktbeschreibung

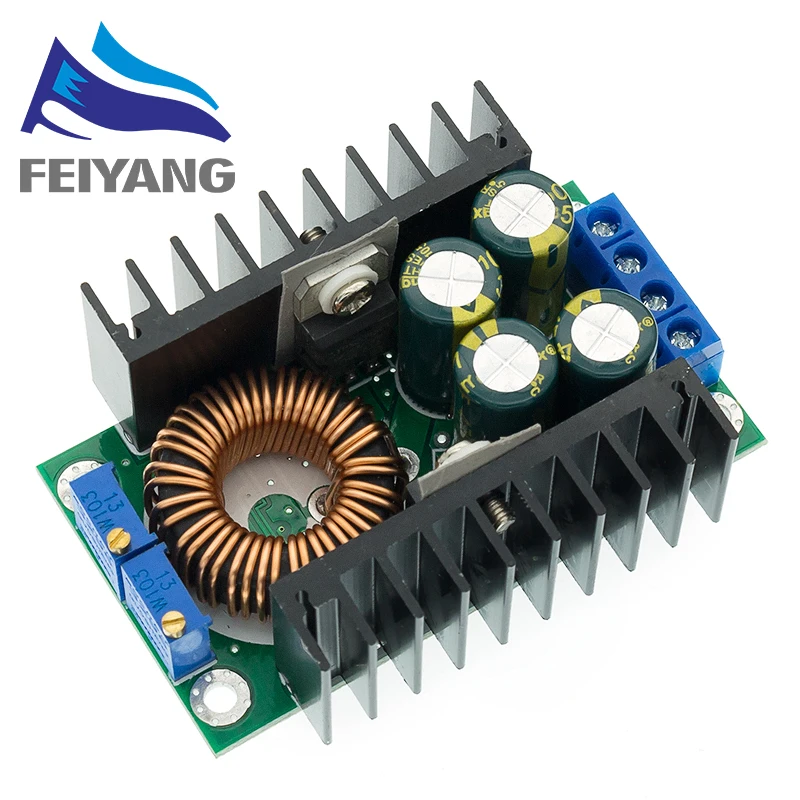

300 W Buck DC-DC
Abmessungen: 65 (Länge) *47 (Breite) *23,5 (Höhe) mm
1.Moduleigenschaften: Nicht isolierter Abwärts-Konstantstrom, Konstantspannungsmodul (CC CV) Lademodul2.Eingangsspannung: DC 7–32 V3.Ausgangsspannung: (1) DC 0,8–28 V stufenlos einstellbar.(2) Fester Ausgang: Wählen Sie zwischen 0,8 V und 28 V4.Ausgangsstrom: 8 A (wenn die Temperatur der Leistungsröhre 65 Grad überschreitet, fügen Sie bitte einen Lüfter hinzu)5.Konstanter Strombereich: 0,2–8 A (einstellbar)6.Lampenstrom drehen: Konstanter Stromwert * (0,1), Lampenstrom und Konstantwertverknüpfung drehen,Wenn der Konstantstromwert 3 A beträgt, drehen Sie den Lampenstrom 0,1 Mal (0,1 * 3 A = 0,3 A) auf einen Konstantstrom.7.Niedrigster Druck: 1V8.Ausgangsleistung: Die maximale Leistung beträgt etwa 300 W9.Umwandlungseffizienz: Bis zu etwa 95 %10.Betriebsfrequenz: 300 kHz11.Ausgangswelligkeit: 20 m Bandbreite12.Eingang 24V Ausgang 12V 5A Welligkeit ca. 50mV (ohne Rauschen)13.Ausgangskurzschlussschutz: Ja, konstanter Strom14.Eingangsverpolungsschutz: Keine15.Ausgang verhindert Rückfluss: Keine16.Verkabelung: Klemme17.Leerlaufstrom: Typisch 20 mA (24 V Schalter 12 V)18.Lastregelung: ± 1 % (konstant)19.Spannungsregelung: ± 1 %20.Dynamische Reaktionsgeschwindigkeit: 5 % 200 uS21.Einstellrichtung des Potentiometers: im Uhrzeigersinn (erhöhen), gegen den Uhrzeigersinn (verringern),Das mit der Eingangsspannung geschlossene Potentiometer (CV) dient zur Regulierung der Spannung, das Potentiometer (CC)Die ausgangsspannung geschlossen wird zur Stromregelung (CC) verwendet.22.Betriebstemperatur: Industriequalität (-40).°C bis +85°C) (bitte beachten Sie die tatsächliche Verwendungder Temperatur der Leistungsröhre, Hitze bei hohen Temperaturen verstärkt)23.Anzeige: zweifarbige Anzeige, Ladeanzeige leuchtet rot, das grüne Licht bedeutetvoll aufgeladen (Keine Last ist grün)24.Größe (ungefähr): 65 x 47 x 22 mm (L x B x H)25.Präzision von Konstantstrom und Temperatur: Bei dem tatsächlichen Test beträgt die Modultemperatur 25 Gradbis 60 Grad beträgt die Änderung des Konstantstromwerts weniger als 5 % (5 A Konstantstromwert).26.Ausgangskurzschlussschutz: Ja, konstanter Strom (der aktuelle Einstellung konstanter Stromwert)27.Eingangsverpolungsschutz: NEIN28.Ausgang verhindert Rückfluss: NEIN29.Verdrahtungsmethode: Amphenol-SteckerFeatures:1.Der feste Lampenstrom beträgt das 0,1-fache des Stromwerts(Wird verwendet, um festzustellen, ob der Akku beim Laden vollständig aufgeladen ist).2.Hergestellt aus einem speziellen Benchmark-IC und einem hochpräzisen Stromerkennungswiderstand, der eine stabilere Leistung ermöglichtKonstantstrom, (bei 20°C bis 100°C Konstantstrom 1A, Temperaturdrift weniger als 1 %).Besonders geeignet für LED-Treiber.3.Hoher Ausgangsstrom, der maximale Ausgangsstrom kann 8 A erreichen.4.Vier Hochfrequenzkapazitäten können die Ausgangswelligkeit senken und die Arbeitsstabilisierung verbessern.5.Design mit doppeltem Kühlkörper.MOS Schottky Diode unabhängiger Kühlkörper, der die Wärmeableitung gut ist,und hat keinen Einfluss gegenseitig.6.Durch die Verwendung eines großen Sendust-Kerns und einer doppelten Verkabelung aus reinem Kupfer verbessern Sie die Arbeitseffizienz und reduzieren Sie Fieber.7.3296 Multiturn-Potentiometer, hochpräzise Spannungs- und Stromregelung, gute Stabilität.8.Doppelte Farblampe, Arbeitszustand ist auf einen Blick klar9.Spannung und Strom sind einstellbar, weshalb der Effekt gut ist.Anwendungen:1.Hochleistungs-LED-Treiber.2.Laden Sie Lithiumbatterien (oder Bleiakkumulatoren).3.Fahrzeugmontiertes Netzteil.4.Stromversorgung des Niederspannungssystems.5.6V, 12V, 14V, 24V Akkuladung.6.Integriertes Laptop-Netzteil.7. geregelte Stromversorgung.8. Niederspannungs-Stromversorgungssystem.Batterieladung:1.Stellen Sie sicher, dass die Batteriespannung und der Ladestrom die Sie benötigen, sowie die Eingangsspannung des Moduls angegeben sind.2.Stellen Sie das Konstantspannungspotentiometer ein und stellen Sie die Ausgangsspannung auf etwa 5 V ein.3.Verwenden Sie das Multimeter in einer 10A-Stromskala, um den Ausgangskurzschlussstrom zu messen, und stellen Sie den einStrompotentiometer, um den Ausgangsstrom auf den erwarteten Ladestromwert zu bringen.4.Stellen Sie das Konstantspannungspotentiometer ein, damit die Ausgangsspannung die Schwebespannung erreicht.5.An den Akku angeschlossen, versuchen Sie, ihn aufzuladen.(1,2,3,4 Schritte zum Anschluss des Leistungsmodule-Eingangs, Ausgang ohne Last schließt die Batterie nicht an.)LED-Konstantstromantrieb:1.Stellen Sie sicher, dass der Betriebsstrom und die maximale Betriebsspannung der LED, die Sie ansteuern müssen.2.Stellen Sie das Konstantspannungspotentiometer ein und stellen Sie die Ausgangsspannung auf etwa 5 V ein.3.Verwenden Sie das Multimeter in einer Stromskala von 10 A, um den Ausgangskurzschlussstrom zu messen und den Strom anzupassenPotentiometer, um sicherzustellen, dass der Ausgangsstrom dem erwarteten LED-Betriebsstrom entspricht.4.Stellen Sie das Konstantspannungspotentiometer ein, damit die Ausgangsspannung das erreichen kannmaximale LED-Betriebsspannung.
5.LED anschließen, testen.(1,2,3,4 Schritte zum Anschluss des Leistungsmoduls-Eingangs, Ausgang ohne Last, LED wird nicht angeschlossen.)

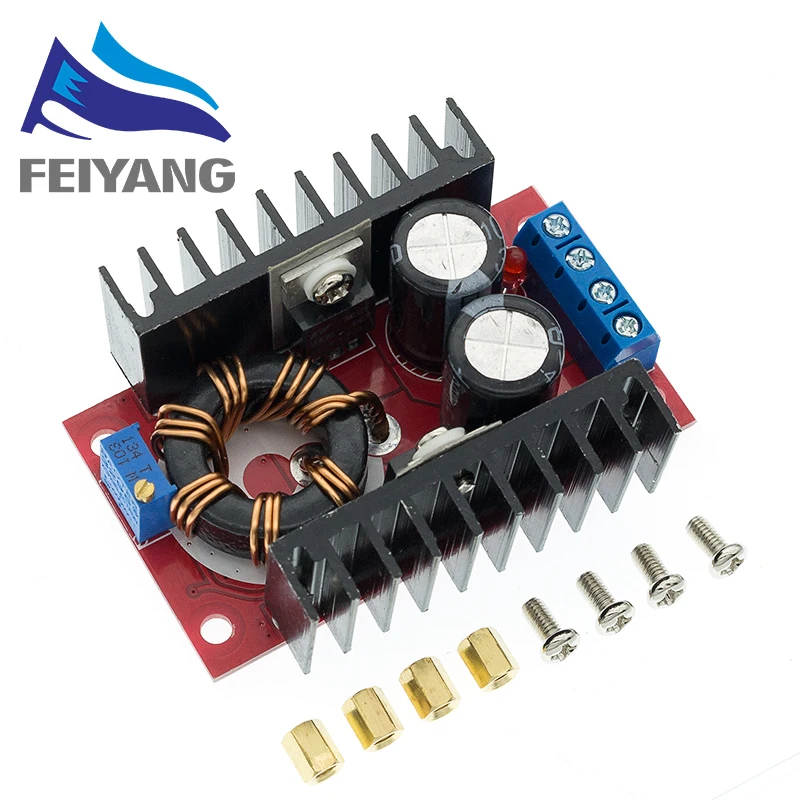

150 W DC-DC
Größe: 65 (Länge) *47 (Breite) *23,5 (Höhe) mm (ohne Kupfersäule)
100 % brandneues und hochwertiges DC-DC-Boost-Konverter 10–32 V auf 12–35 V Step-Up-Ladegerät-Leistungsmodul 150 W
Einstellbare statische Leistung DC Boost Spannungsregler Konverter Modul 10–32 V auf 12–35 V Step Up 150 W 6 A
Eingangsspannung: DC 10-32 V
Ausgangsspannung: DC 12-35 V (einstellbar)
Der Ausgangsstrom: 6 a (MAX)
Eingangsstrom: 10A (MAX)
Ausgangsleistung: natürliche Kühlung 100 W (MAX), verstärkende Kühlung 150 W (MAX), echte Leistung.
Umwandlungseffizienz: 94 % (bei Eingang 19 V 2,5 A Ausgang 16 V, Referenz)
Ausgangswelligkeit: 2 % (MAX)
Arbeitstemperatur: industriell (40° c bis +85° c), Umgebungstemperatur, 40 Grad gewinnt, beide bitte reduzieren Sie die Leistung für die Verwendung oder verbessern Sie die Kühlung).
Volllasttemperatur: 45 Grad
Leerlaufstrom: typisch 25 mA
Spannungsregelung: 0,5 %
Lastregelung: 0,5 %

Produktdetails in Bildern

Produkteigenschaften

Markenname

SONGXIN LIGHT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

12-35V

Verlustleistung

10-32V

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Computer

Paket

DIP
