MH-MX8 MP3 Decoder Board Bluetooth 4,2 5,0 Audio Modul Verlustfreie Stereo DIY Refit Lautsprecher Hohe Fidelity HIFI M18 M28 M38

Produktbeschreibung

2.. Funktions-/Pin-Definition 1. Bluetooth V4.2-Version, unterstützt Bluetooth-Auto-Verbindungstechnologie, unterstützt WAV/WMA/FLAC/APE/MP3-verlustefreie Dekodierung, Stereo-Dual-Channel-Ausgang.2. Nach dem Matrizenmodul wird mit Strom versorgt, Handlich suchen nach dem Bluetooth-Namen MH-M18/MH-M28/MH-M38 und kann musik spielen, nachdem Bluetooth angeschlossen ist.3, Modul-Blue-Anzeigelicht: Wenn Bluetooth nicht verbunden ist, blinkt die Anzeigelampe schnell;Wenn die Bluetooth-Verbindung auf ist, ist die Kontrollleuchte der Stanz immer auf;Das Folgende ist eine Einführung zu jeder Version: MH-M18: PCB-Größe: 23*16*2.5mm (Länge, Breite and Höhe) Pin-Reihe: 2.54mm (kann direkt angebracht oder gelötet werden)

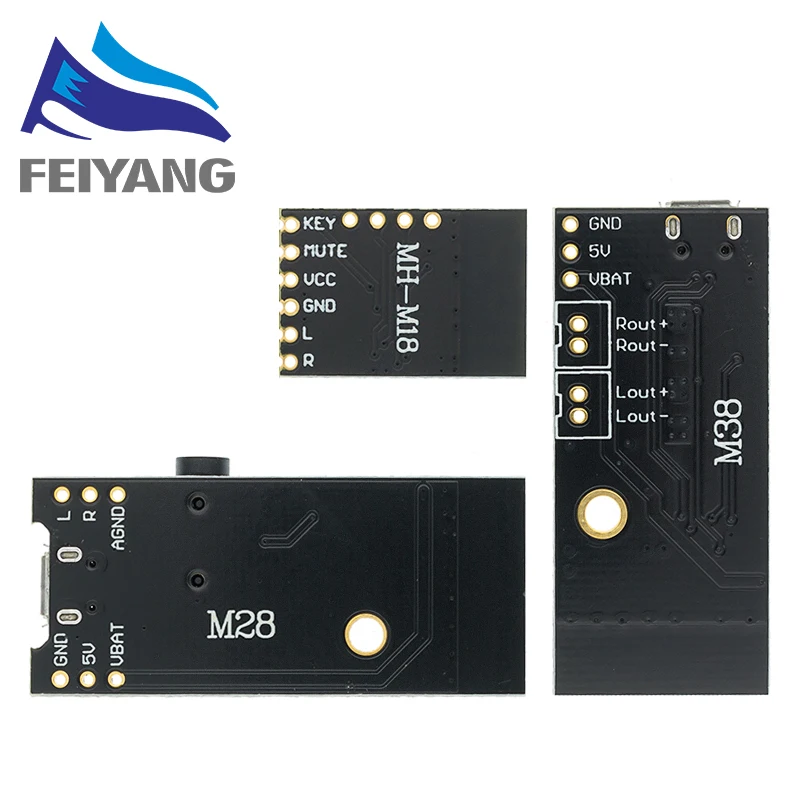

3. Funktions-/Pin-Definition 1.Die Schnittstelle nimmt einen Halblochprozess, die Matrize ist bequem für Kunden zu direkt befestigen oder zu soltieren.2.1.Bluetooth V4.2-Version, unterstützt Bluetooth-Auto-Verbindungstechnologie, unterstützt WAV/WMA/FLAC/APE/MP3-verlustefreie Dekodierung, Stereo-Dual-Channel-Ausgang.PIN KEINE Funktion Beschreibung 1 SCHLÜSSEL Knopfsteuerterminal (4 Geschmacksfunktionen, zusätzliche Widerstände wie Drachdiagramm) 2 STUMM Stummschaltungssteuerterminal (Ausgang hoch 3,3 V bei Stummschaltung, Ausgang niedriger Stufe während der Wiedergabe) 3 VCC Positive Netzteil 5 V (Lithiumbatterie 3,7 V Netzteil erfordert kurzschlussdiode) 4 GND GND 5 L Linken kanal 6 R Rechten kanal
PIN-Beschreibung 1 5 V 5 V 2 GND GND 3 VBAT Lithiumbatterie 3,7 V Netzteil 3,7 V-4,2 V 4 L Linken Kanal 5 R Rechten Kanal 6 AGND Audio GND
1. Netzteil: Sie können das MICRO USB Android-Kabel 5 V direkt verwenden, um eine direkte Stromversorgung zu gewährleisten, or you can also connect 5 V Netzteil oder 3,7 V Lithiumbatterie (wie dargestellt unten).Beachten Sie, dass die 5-V- und 3,7-V-Netzteil-Schnittstellen unterschiedlich sind.Die 5-V-Spannung ist mit 5 V und GND verbunden, and die 3,7-V-Lithiumbatterie ist mit VBAT und GND verbunden.2. Audio-Outgang: Der Kopfhörer kann direkt an die 3,5-mm-Audio-Schnittstelle angeschlossen werden, or es kann über den Audio-Eingang der Leistungsverstärker-Board verdreht werden (die Schnittstelle L/R/AGND kann direkt wie angezeigt verdreht werden).
PIN-Beschreibung 1 5 V 5 V 2 GND GND 3 VBAT Lithiumbatterie 3,7 V Netzteil3. 7V-4,2 v 4 L Linken Kanal 5 R Rechten Kanal 1. Stromversorgung: Sie können das MICRO USB Android-Kabel 5 V direkt verwenden, um eine direkte Stromversorgung zu gewährleisten, or sie können also einen 5-V-Netzteil oder eine 3,7-V-Lithiumbatterie anschließen (wie abgebildet). Beachten Sie, dass die 5-V- und 3,7-V-Netzteil-Schnittstellen unterschiedlich sind. Die 5-V-Spannung ist mit 5 V und GND verbunden, and die 3,7-V-Lithiumbatterie ist mit VBAT und GND verbunden. Die maximale Stromversorgung beträgt 5V2A. Es ist empfohlen, ein geregeltes 5V2A-Netzteil für bessere Klangqualität. 2. Unterstützt USB-Soundkarte, freies Stick (Stecker and Play). Schließen Sie den Modul mit einem USB-Kabel an den Computer, and die Computern können Musik über den Modul-Verstärker-Ausgang spielen. Audio-Outgang: Ausgang links und rechts Stereo-Audiosignale, angeschlossen can zwei 2-8 Ohm, 3–5 Watt-Lautsprecher, and 4 Euro 5-Watt-Lautsprecher. 3. Dieses Produkt verfügt über eine eigene Dual-5-Watt-Leistungsverstärker-Schaltung, and muss nicht angeschlossen werden, um einen anderen Verstärker zu erzielen! Die Ausgänge der beiden Verstärker können nicht parallel angeschlossen werden, or der Minuspol kann miteinander verbunden werden, otherwise der Leistungsverstärker-Chip kann beschädigt werden.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SONGXIN LIGHT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

MP3-Decoder-Platine

Verlustleistung

Audio-Modul

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

SMD
