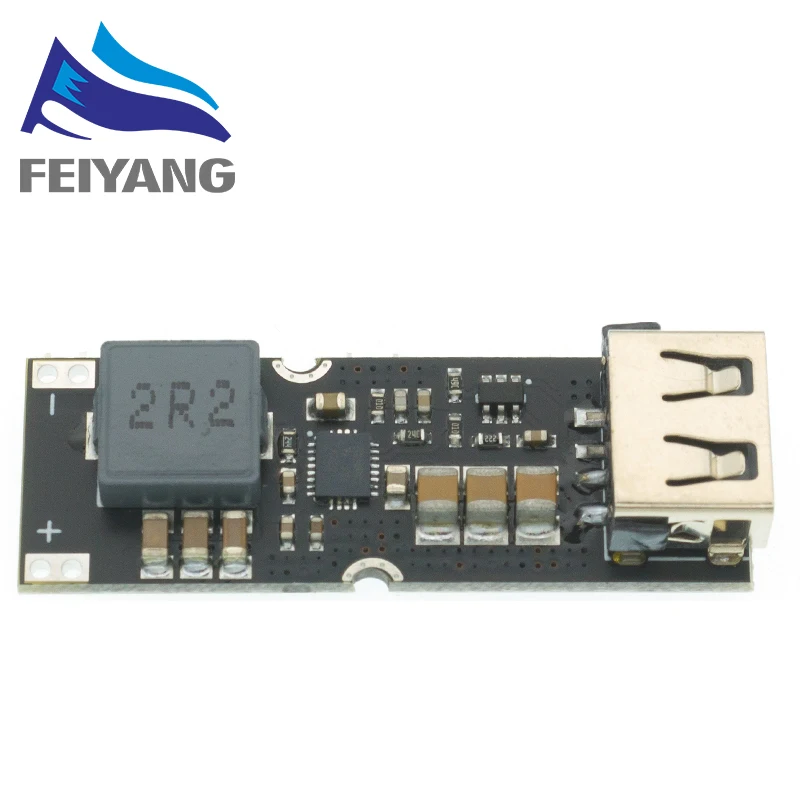

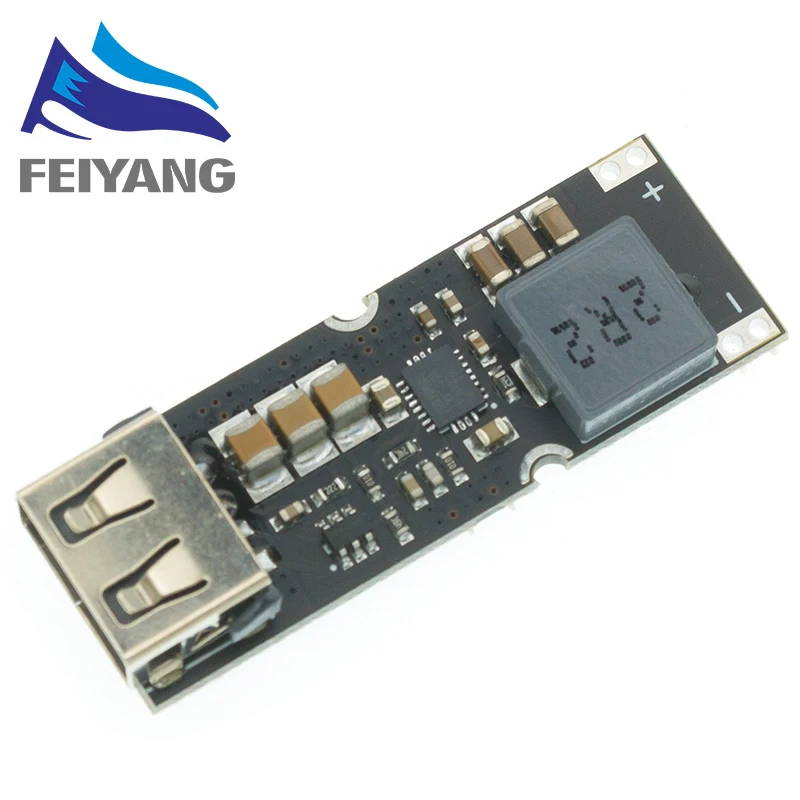

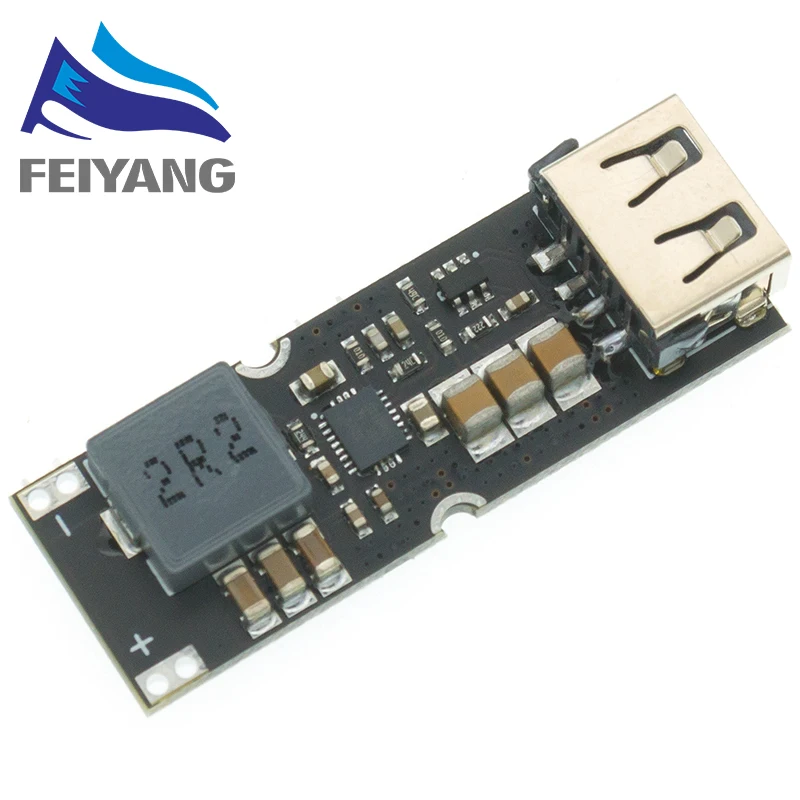

TPS61088 Einzelzellen-Lithium-Batterie-Boost-Leistungsmodulplatine 3,7 V 4,2 V Liter 5 V 9 V 12 V USB-Handy-Schnellladung QC2.0 QC3.0

Produktbeschreibung

Name: Einzelliges Lithium-Akku-Boost-Schnellladequellenmodul
Hauptsteuerchip: TPS61088A
Identifikationschip: FP6601Q
Eingangsspannung: 2,8 ~ 4,5 V, sehr gut geeignet für 3,7 V Polymer-Lithium-Batterien
Ausgangsspannung: Die Standardeinstellung ist 5 V und löst je nach Protokoll eine schnelle Ladung nach 4,5 V ~ 12 V aus.
Eingangs-Nennstrom: 8A
Ausgangsstrom: 5V3A, 9V2A, 12V2A. Ausgangsstrom ist adaptiv.
Ausgangsleistung: bis zu 24 W.
Support-Vereinbarung: QC2.0, QC3.0, Huawei FCP, DCP-Vereinbarung
Der Wirkungsgrad beträgt bis zu 93 %, mit einem typischen Wert von 90 %.
Modulgröße: 47,5 (Länge) * 16,5 (Breite) * 8 (Höhe) mm (einschließlich USB)
Nettogewicht des Moduls: ca. 7 Gramm
Der FP6601Q-Chip integriert das HiSilicon-Schnellladeprotokoll und das Qualcomm QC2.0/3.0USB-Schnittstelle Schnellladeprotokoll, das Geräte, die FCP und QC2 unterstützen, schnell aufladen kann.0/3.0 Protokolle.Zusätzlich zur Unterstützung des USB BC1.2 Standard, es unterstützt auch FÜR Apple und FÜR Samsung-Geräte.Der Chip kann automatisch erkennen, ob das aktuell angeschlossene Gerät ein QC2 ist.0/3.0- oder FCP-Gerät zur automatischen Anpassung der Spannung.
Merkmal des Produkts
1.Unterstützt das FCP-Spannungs- und Stromausgangsprotokoll.
2.Unterstützt den Spannungsausgang Qualcomm QC2.0/3.0 ClassA 5V, 9V, 12V.
3.Erkennen Sie automatisch das Schnellladeprotokoll FCP und QC2.0/3.0.
4.Unterstützen Sie die Protokollgeräte des chinesischen Telekommunikationsunternehmens YD/T 1591.
Der TPS61088 ist ein vollständig integrierter Boost-Konverter mit hoher Leistungsdichte, einem 11-mΩ-Netzschalter und einem 13-mΩ-Gleichrichter-Schalter, der eine effiziente, kleine Formfaktorlösung für tragbare Systeme bietet.Mit einem breiten Eingangsspannungsbereich von 2.Der TPS61088 von 7 V bis 12 V unterstützt Anwendungen mit Einzel- oder Zweikellen-Li-Ion-Akkus.Das Gerät verfügt über eine Schaltstromfähigkeit von 10 A und ist in der Lage, Ausgangsspannungen bis zu 12,6 V zu liefern.
Der TPS61088 nutzt eine adaptive Konstant-Off-Time-Spitzenstromsteuerungstopologie, um die Ausgangsspannung zu regulieren.Der TPS61088 arbeitet im PWM-Modus unter mittleren bis schweren Lastbedingungen.Unter leichten Belastungsbedingungen kann das Gerät über den MODE-Pin einen der folgenden beiden Betriebsmodi auswählen.Einer ist ein PFM-Modus, der die Effizienz steigert;Der andere ist ein erzwungener PWM-Modus, der Anwendungsprobleme aufgrund niedriger Schaltfrequenz vermeidet.Die Schaltfrequenz im PWM-Modus kann von 200 kHz auf 2 eingestellt werden.2 MHz mit einem externen Widerstand.Der TPS61088 verfügt außerdem über eine programmierbare Softstart-Funktion und eine einstellbare Schaltspitzenstrombegrenzung.Darüber hinaus ist das Gerät mit einem 13,2-V-Ausgangsüberspannungsschutz, einem Zyklus-für-Zyklus-Überstromschutz und einem thermischen Abschaltschutz ausgestattet.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SONGXIN LIGHT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Verlustleistung

DIY

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

DIP
