Bandpassfilter 433Mhz 868Mhz 915Mhz 1090Mhz 1575Mhz 1.2G 2.4Ghz 5.8Ghz BPF LORA Helium Miner SDR WLAN RF Signal-Rauschfilterung

29,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 6–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

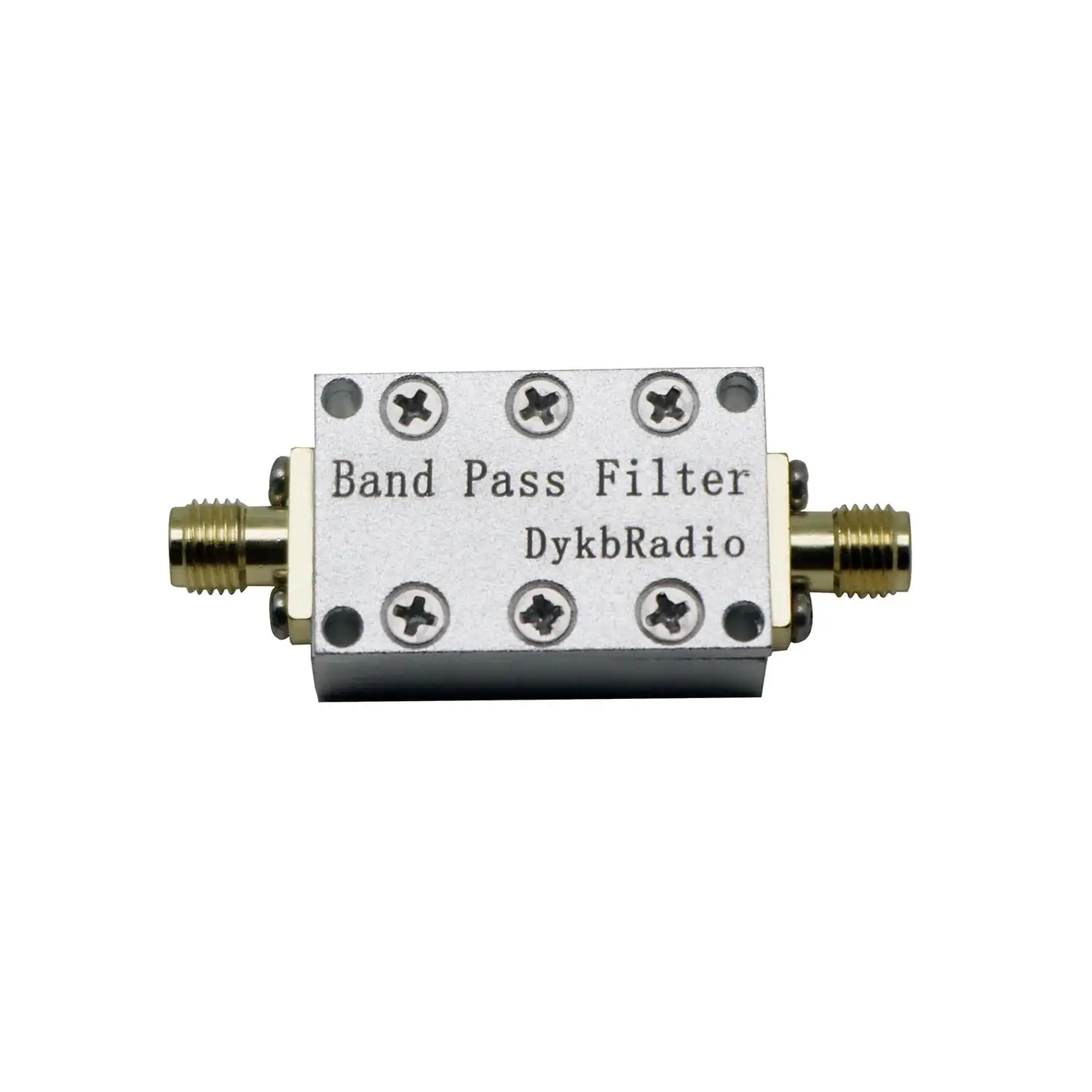

Bandpassfilter (BPF) – 433 MHz / 868 MHz / 915 MHz / 1090 MHz / 2,4 GHz / 5,8 GHz – Signalfilterung, Entstörung, Rauschunterdrückung – CNC-Gehäuse, Miniaturgröße
Wichtige Hinweise vor dem Kauf

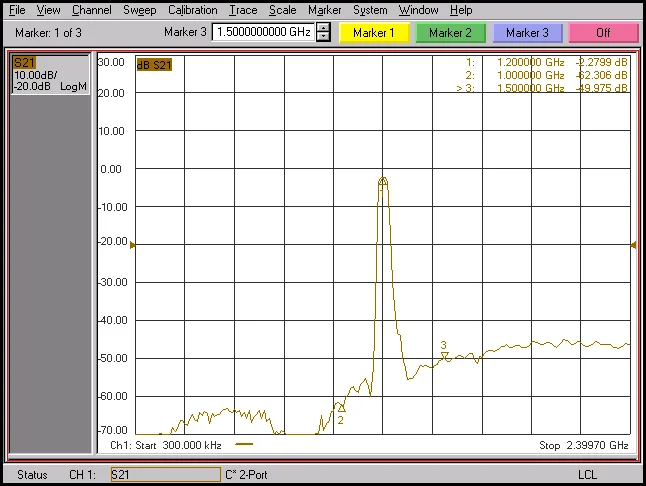

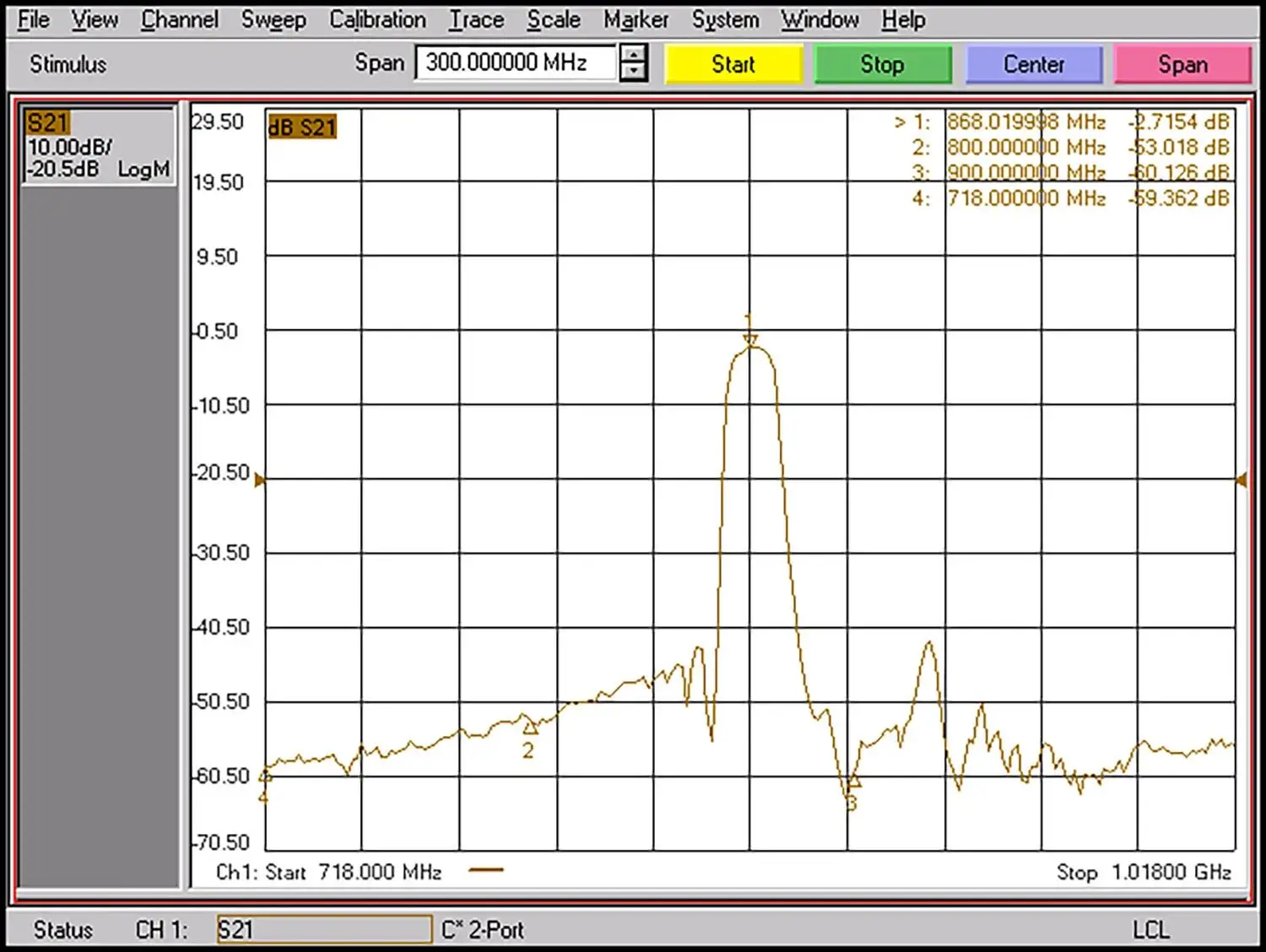

Beziehen Sie sich auf die tatsächlichen Testdaten: Bitte überprüfen Sie die Angegebene gemessene Kurvenverläufe und reale Testvideos zur Leistungsvalidierung.
Testempfehlung: Für genaue Ergebnisse verwenden Sie a professioneller Spektrumanalysator um die Reaktion des Filters zu bewerten.
��️ Hinweis: Mit Tools der Einstiegsklasse wie dem NanoVNA erzielte Ergebnisse können erheblich abweichen und sind nicht vergleichbar.
Anpassung: Filter für Andere Frequenzen sind auf Anfrage erhältlich.
Dieses Filtermodul wurde entwickelt, um Out-of-Band-Signale zu unterdrücken. Es verfügt über geringe Einfügedämpfung, steile Roll-off-Eigenschaften und hohe Unterdrückung außerhalb des BandesWeit verbreitet in SDR-Transceivern (Software Defined Radio) und anderen Kommunikationssystemen für TX/RX-Verbindungen zur Frequenzauswahl und Eliminierung von Out-of-Band-Rauschen.

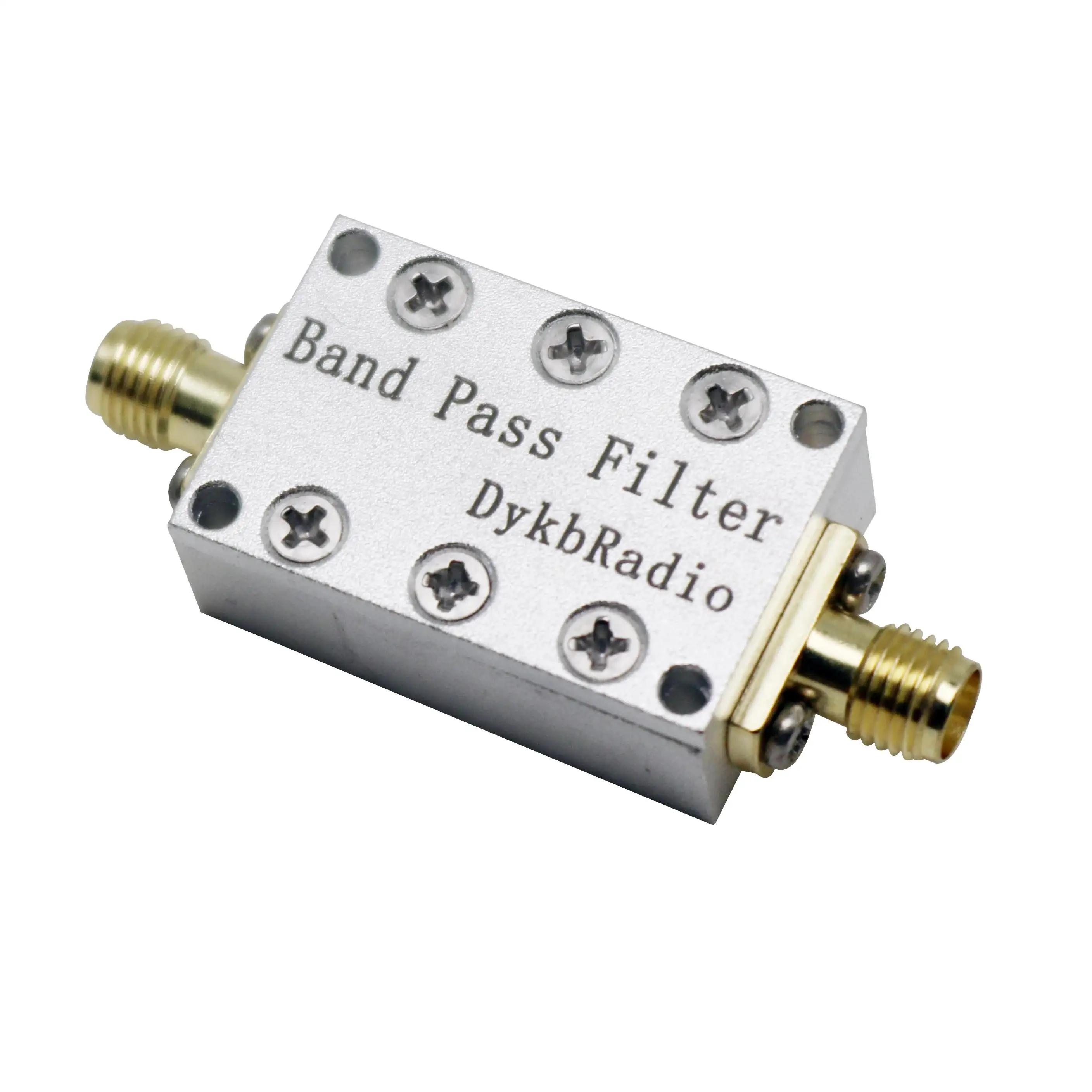

Das Modul nutzt eine CNC-gefrästes Gehäusebietet eine hervorragende elektromagnetische Abschirmung. Sein kompaktes Design umfasst Befestigungslöcher zur einfachen Integration in das Gehäuse von Geräten, was eine nahtlose Nutzung mit anderen Geräten und Modulen ermöglicht.
433-MHz-Bandpassfilter
Mittenfrequenz: 433 MHz
1dB Bandbreite: 20 MHz
Einfügedämpfung (im Band): < 1,8 dB
Out-of-Band-Unterdrückung
60 dB bei 315 MHz
55 dB bei 500 MHz
Impedanz: 50 Ohm
Maximale Belastbarkeit: 20 dBm (100 mW)
Schnittstelle: SMA-Buchse (SMA-J)
Modulgröße (ohne Stecker): 28.8 x 19 x 11 mm
868-MHz-Bandpassfilter
