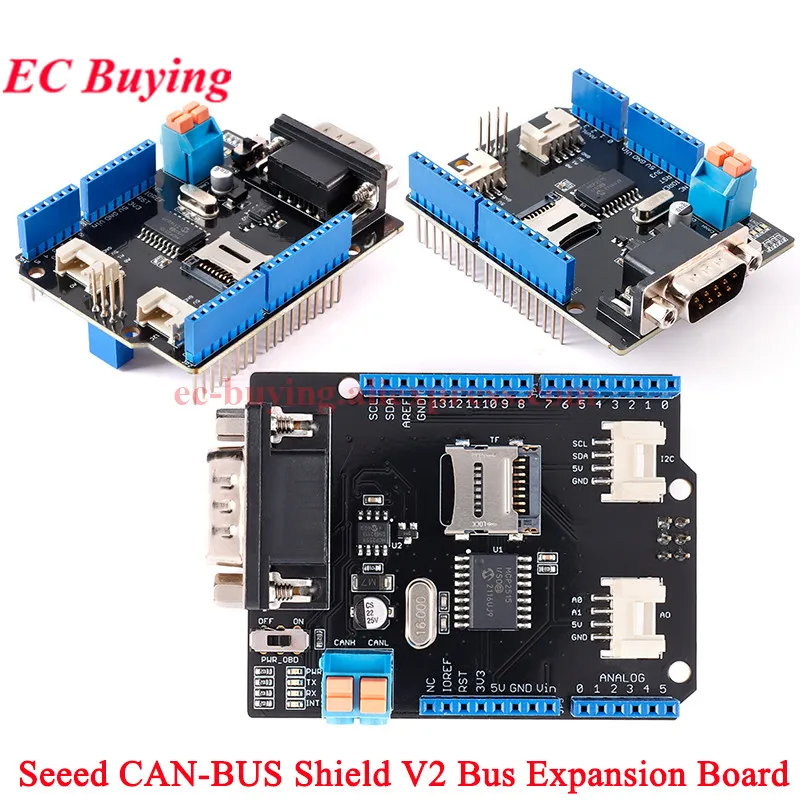

Seeed CAN-BUS Shield V2 Bus-Erweiterungsplatine IIC I2C und UART für Arduino Mega2560 R3 U&NO MCP2515 CAN-Bus-Modul

Produktbeschreibung

CAN-BUS ist ein gängiger Industriebus aufgrund seiner großen Reichweite, mittleren Kommunikationsgeschwindigkeit und hohen Zuverlässigkeit. Er findet sich häufig in modernen Werkzeugmaschinen, wie z. B. einem Kfz-Diagnosebus.
Dieses CAN-BUS Shield verwendet den MCP2515 CAN-Bus-Controller mit SPI-Schnittstelle und den MCP2551 CAN-Transceiver, um Ihrem Arduino/Seeeduino CAN-BUS-Fähigkeit zu verleihen. Mit einem hinzugefügten OBD-II-Konverterkabel und der importierten OBD-II-Bibliothek sind Sie bereit, ein On-Board-Diagnosegerät oder einen Datenlogger zu bauen.
Eigenschaften
Implementiert CAN V2.0B mit einer Geschwindigkeit von bis zu 1 Mbit/s
SPI-Schnittstellengeschwindigkeit bis zu 10 MHz
Standard (11 Bit) und erweiterte (29 Bit) Daten- und Remote-Frames
Zwei Empfangspuffer mit priorisierter Nachrichtenspeicherung
Industrieller Standard DB-9 Stecker
LED-Anzeigen

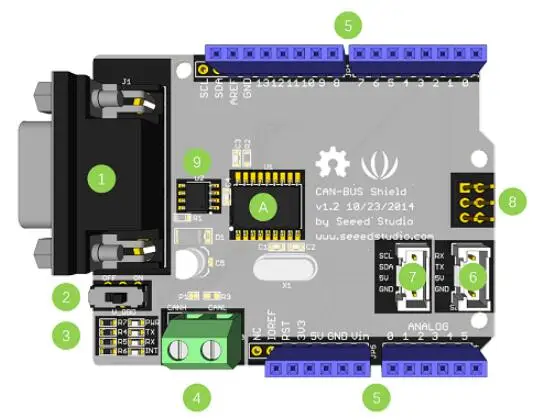

1.DB9-Schnittstelle – zum Anschluss an die OBDII-Schnittstelle über ein DBG-OBD-Kabel.
2.V_OBD – Die Stromversorgung erfolgt über die OBDII-Schnittstelle (von DB9).
3.LED-Anzeige
PWR: Leistung
TX: Blinkt beim Senden der Daten
RX: Blinkt, wenn Daten empfangen werden
INT: Datenunterbrechung
4.Terminal – CAN_H und CAN_L
5. für Arduino UNO Pinbelegung
6. Serieller Grove-Anschluss
7. I2C-Grove-Anschluss

Produktdetails in Bildern
