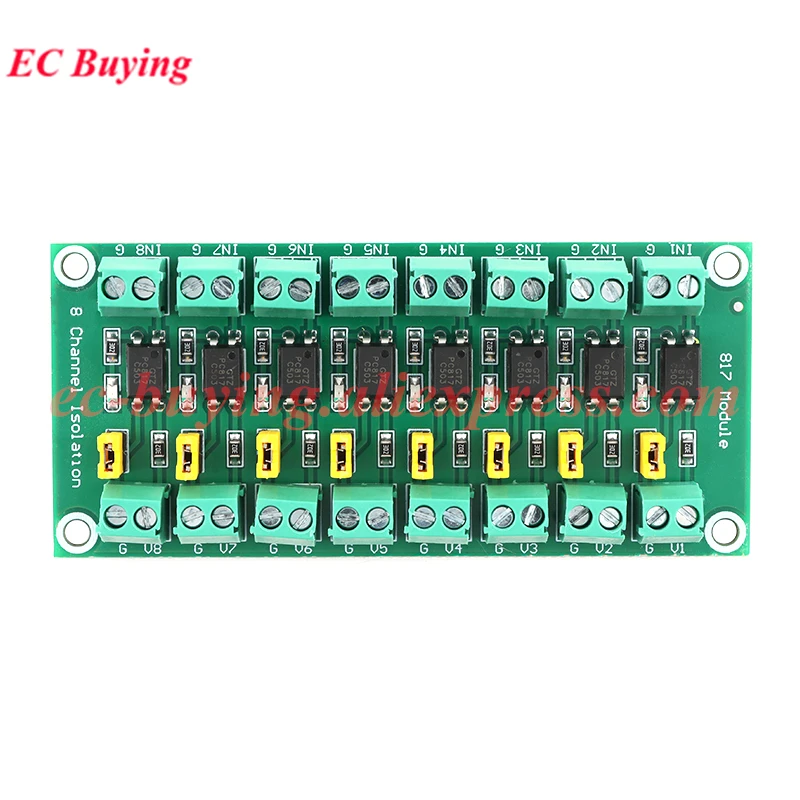

EL817 PC817 1 2 4 8-Wege-Kanal-Optokoppler-Isolationsmodul PLC 3V-5V 12V 24V Photoelektrischer Isolator Optische Kopplerplatine

Produktbeschreibung

Bei der Notwendigkeit einer Isolationssteuerung und Spannungsumrechnung in der eigentlichen Arbeit wird dieses Modul verwendet.
Es kann eine 3,3-V- oder 5-V-Steuerungsschnittstelle mit 3,6- bis 24-V-Spannungspegel realisieren.Nach dem Einschalten des Steueranschlusses wird auch der gesteuerte Anschluss eingeschaltet.
Die fotoelektrische Isolierung verfügt über eine starke Entstörungsfähigkeit.Später kann es Hochleistungstransistoren, MOS-Röhren und andere Gelegenheiten antreiben, die einen Hochspannungsantrieb erfordern, und es kann auch 24V-Relais mit geringem Stromverbrauch direkt zum Arbeiten ansteuern.
Wenn es sich um ein Impulssignal handelt, beachten Sie bitte, dass die Grenze von 817 unter 4 kHz liegt. Bitte verwenden Sie dieses Modul nicht für Steuersignale über 4 kHz, es funktioniert nicht richtig.
Modulparameter
1.Signalspannung am Antriebsende: 3,6–24 V
2.Ausgangsspannungsbereich: 3,6–30 V (Der Ausgangsstrom hängt von der spezifischen Situation ab, jedoch nicht 10 mA, die Gesamtleistung ist bestimmt und Spannung und Strom sind umgekehrt proportional)
3.Die Jumper-Kappe kann realisieren, ob es sich bei dem Ausgangsanschluss um einen hochwirksamen Ausgang oder einen Pulldown-Ausgang handelt.
4.Die 4 817-Kanäle auf der Platine sind alle unabhängig, wodurch eine gleichzeitige Steuerung verschiedener Spannungen usw. realisiert werden kann.
Eingangssignalspannung: DC 3V ~ 5V/12V/24V (optional)
Ausgangssignalspannung: breite Spannung für DC1,8V-24V
EL817 Eigenschaften
Isolationsspannung größer als 3000 V
Eingangsstrom: MAX 50MA
Betriebsstrom > 1MA
Ausgang MAX-Strom 50MA (Eingangsstrom bei 15-20MA)
Arbeitstemperatur -55~110 Grad.
MAX. Anwendungssignalfrequenz: 5 kHz

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3-5V 12V 24V 3.6-24V 3.6-30V

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

module

Smart Electronics Experiment

Switch And Sensor For Arduino STM32
