SP3485 RS485 zu TTL-Modul, MAX485 Breakout Board für UART-Kommunikationskonverter, industrielle Steuerung und IoT-Systeme

Produktbeschreibung

RS485-zu-TTL-Modul RS485 RS485-Kommunikationsmodul Modul SP3485 Breakout

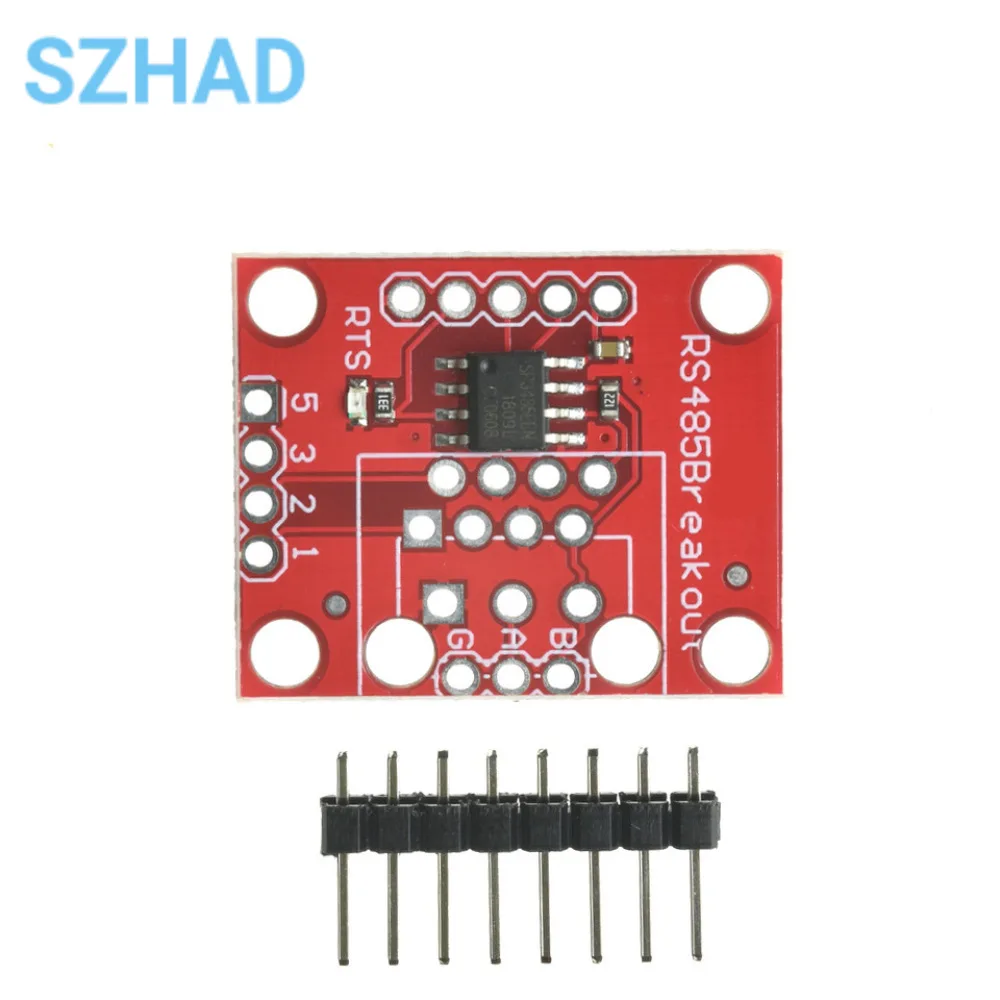

Beschreibung: Dies ist ein Breakout-Board für den RS-485-Transceiver-IC SP3485, der einen seriellen UART-Stream in RS-485 umwandelt.Der SP3485 ist ein Halbduplex-Transceiver, sodass er jeweils nur in eine Richtung kommunizieren kann, eine Übertragungsgeschwindigkeit von bis zu 10 Mbit/s erreichen kann.Dieses Board benötigt eine sehr geringe Strommenge und kann mit einer einzigen +3,3-VDC-Versorgung betrieben werden.

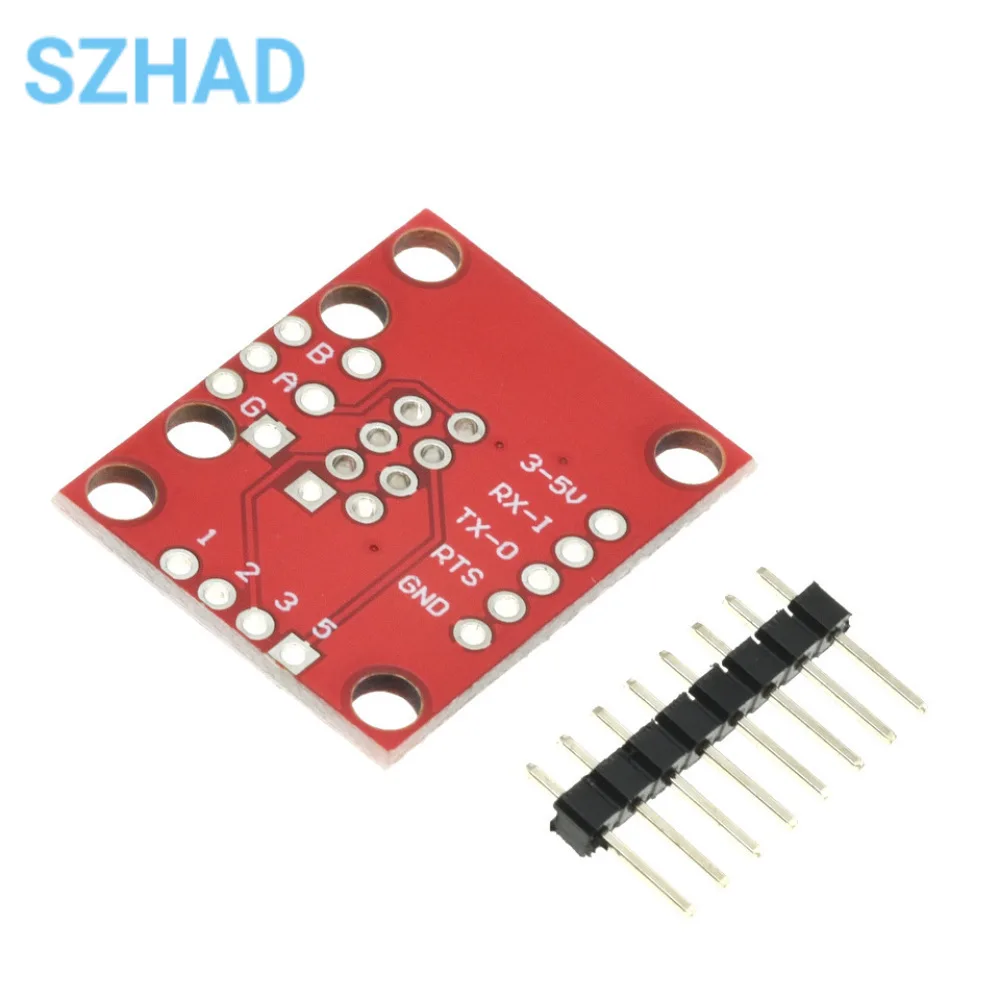

Dieses Breakout-Board enthält den SP3485 RS-485-Transceiver, den Filterkondensator und andere Komponenten, die im Schaltplan gezeigt werden.Wir haben den RS-485-Ausgang in drei verschiedene Anschlüsse aufgeteilt: (1) einen RJ-45-Stecker, (2) eine 3-polige 3,55-mm-Schraubklemme und (3) einen 3-poligen Stiftleistenstecker mit 0,1 Zoll Rastermaß; keiner dieser Ausgangsanschlüsse ist bestückt.
Funktionen
Vollständig ausgestattet mit SP3485 RS-485-Transceiver und unterstützenden Komponenten
Betrieb mit einer einzigen +3,3V-Versorgung
Interoperabel mit +5,0-V-Logik
RS-485-Eingang/-Ausgang, ausgeführt an RJ-45-Stecker, 3,5-mm-Schraubklemme und 0,1-Zoll-Steckverbinder
Treiber/Empfänger-Aktivierung an RTS-Leitung angeschlossen
7 V bis +12 V Gleichtakt-Eingangsspannungsbereich
Ermöglicht bis zu 32 Transceiver am seriellen Bus
Kurzschlussschutz des Treiberausgangs

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

other

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

other

Choice

yes

semi_Choice

yes
