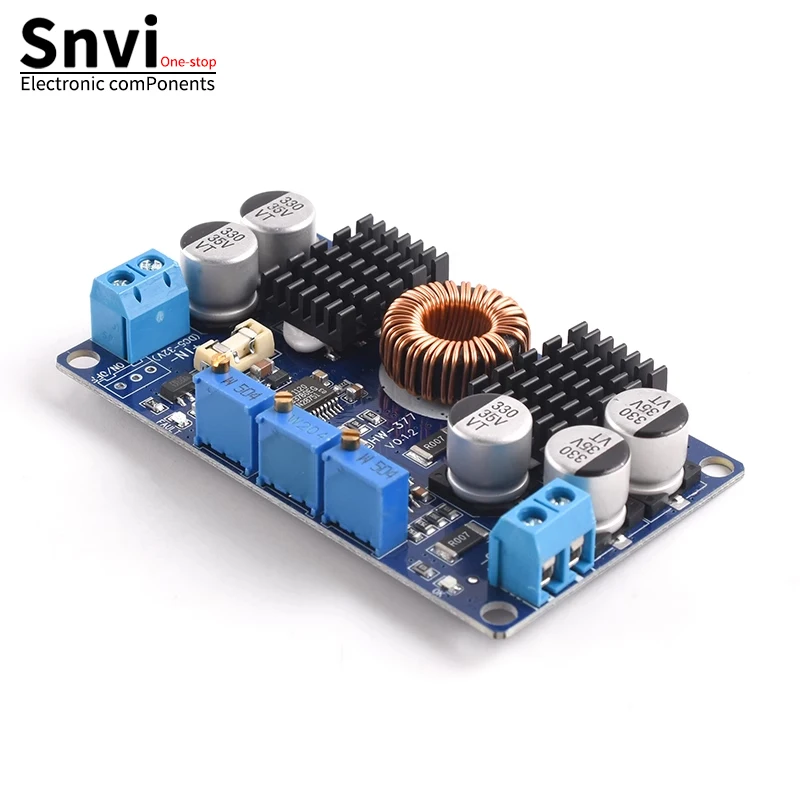

DC-DC LTC3780 Ultradünnes automatisches Buck-Boost-Solar- und Automobilspannungsreglermodul (Konstantspannung/Konstantstrom)

Produktbeschreibung

Produktinformationen
Produktbeschreibung
Dieses Modul kann die Spannung automatisch erhöhen oder verringern.Wenn die Eingangsspannung niedriger als höher oder gleich der Ausgangsspannung ist, kann die Ausgangsspannung stabil bleiben.Wenn der Ausgang beispielsweise auf 12 V eingestellt ist und die Eingangsspannung zwischen 5 und 32 V wechselt, wird der Ausgang auf 12 V stabilisiert.Es verfügt über Konstantstrom-, Konstantspannungs- und Unterspannungsschutzfunktionen sowie Ausgangsanzeige- und Fehleranzeigefunktionen.Der Ausgang verfügt über einen Überstrom-, Überspannungs- und Kurzschlussschutz.Es kann auf Hochleistungs-LED-Antrieb, Geräte-Stromversorgung, am Fahrzeug montierte Stromversorgung usw. angewendet werden.
Verwendungsmethode
Einstellmethode zum Schutz vor Unterspannung des Batterien: (Nehmen Sie die Einstellung des 10-V-Unterspannungsschutzes für eine 12-V-Kabel-Säure-Batterie und schalten Sie den Ausgang als Beispiel aus.) Schließen Sie den Eingang an eine geregelte Stromversorgung an und stellen Sie ihn auf 10 V ein.Stellen Sie das Unterspannungsschutzpotentiometer ein (zum Erhöhen im Uhrzeigersinn, zum Verringern gegen den Uhrzeigersinn), bis die Fehleranzeigeleuchte (rotes Licht) gerade aufleuchtet, dann ist die Einstellung erfolgreich.Auf diese Weise wird die Stromversorgung automatisch unterbrochen, wenn die Batterie auf 10 V entlädt, um die Batterie vor Beschädigungen zu schützen.
Hinweis: Wenn die Batterie nicht mit Strom versorgt wird, kann diese Einstellung entfallen.
Methode zur Einstellung der Ausgangsspannung: Schließen Sie den Eingang an eine Stromversorgung an (die Spannung ist höher als der Unterspannungsschutzwert, das rote Licht leuchtet nicht und das blaue Licht leuchtet).Schließen Sie den Ausgang an ein Multimeter an.Stellen Sie das Potentiometer der Ausgangsspannung ein (zum Erhöhen im Uhrzeigersinn, zum Verringern gegen den Uhrzeigersinn), bis die erforderliche Spannung erreicht ist.
Hinweis: Normalerweise leuchtet das rote Licht nicht und das blaue Licht leuchtet; Andernfalls liegt ein Fehler vor, z. B. Eingangsunterspannungsschutz, Ausgangsüberstromschutz oder Ausgangskurzschlussschutz.Bitte beseitigen Sie den Fehler und schalten Sie das Gerät wieder ein.
Methode zur Einstellung des Ausgangsstroms: (Laden Sie als Beispiel eine 12-V-Kabel-Säure-Batterie mit 12-V-Eingang und einem Ladestrom von 5 A)
Schließen Sie den Eingang an eine 12-V-Stromversorgung an, schließen Sie ein Amperemeter parallel zum Ausgang an (rotes Testkabel zum positiven Ausgang, schwarzes Testkabel zum Minuspol) und schließen Sie den Ausgang direkt kurz.Es wird empfohlen, ein Amperemeter über 15 A zu verwenden, um ein Durchbrennen der Sicherung zu verhindern.Stellen Sie das Konstantstrompotentiometer ein (zum Erhöhen im Uhrzeigersinn, zum Verringern gegen den Uhrzeigersinn), bis das Amperemeter den erforderlichen Wert von 5 A anzeigt.Entfernen Sie das Amperemeter und schließen Sie den Akku an, um ihn normal aufzuladen.
Hinweis: Bei Verwendung für Konstantspannungsgeräte muss nur der maximale Ausgangsstrom eingestellt werden.
Dies ist ein Stromversorgungsmodul.Seine Produktparameter sind wie folgt
Eingangsspannung: DC5 - 32V.
Ausgangsspannung: DC1 - 30V (einstellbar).
Ausgangsstrom: 8 A, mit einem Spitzenwert von 10 A.
Ausgangsleistung: 80 W, Spitzenwert 130 W.Wenn die Leistung 80 W überschreitet, ist eine verbesserte Wärmeableitung erforderlich.
Eingangsverpolungsschutz: Keine.Bei Bedarf schließen Sie am Ausgangsende eine Diode in Reihe an.
Ausgang gegen Rückfluss: Keine. Wenn der Ladevorgang erforderlich ist, schließen Sie am Ausgangsende eine Diode in Reihe an.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Choice

yes

semi_Choice

yes
