TENSTAR 3 Stück INA219 Modul Rot/Blau Board DIY 3V-5V IIC I2C MCU-219 Bidirektionales Stromnetzteil Überwachungssensormodul

Produktbeschreibung

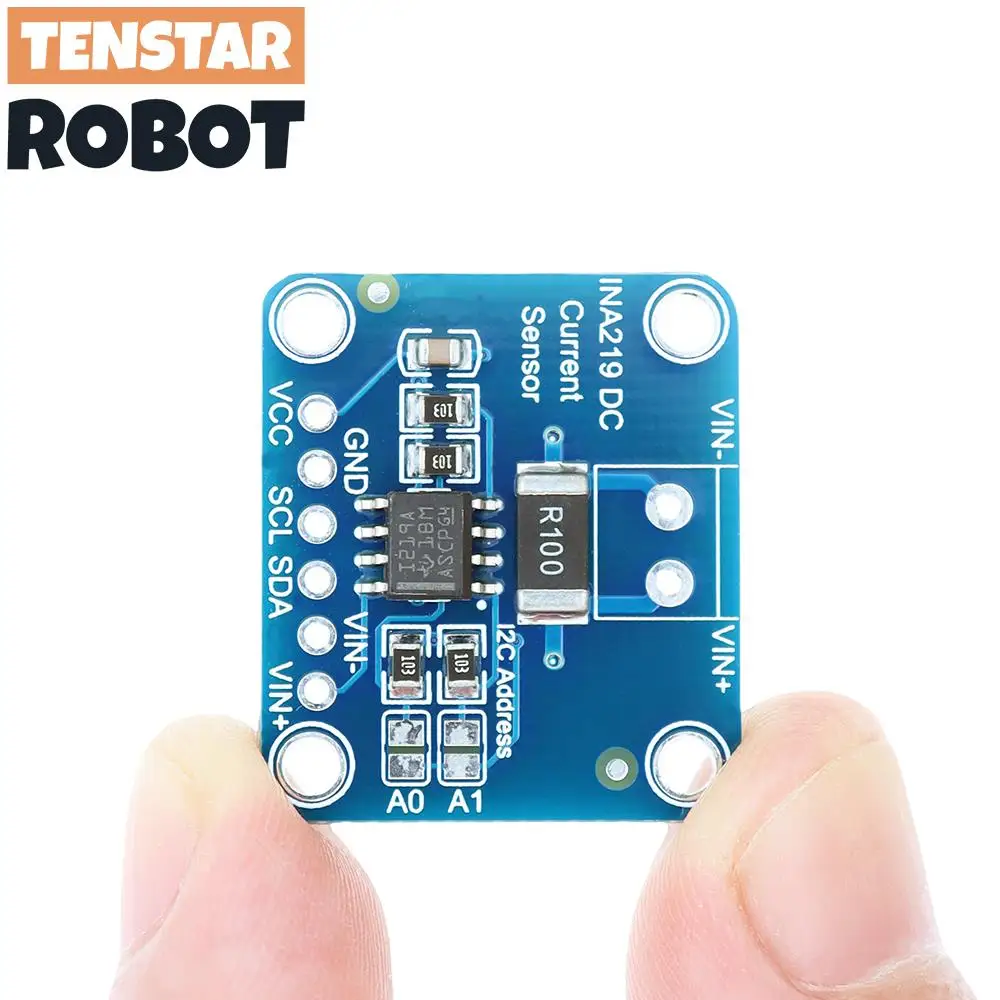

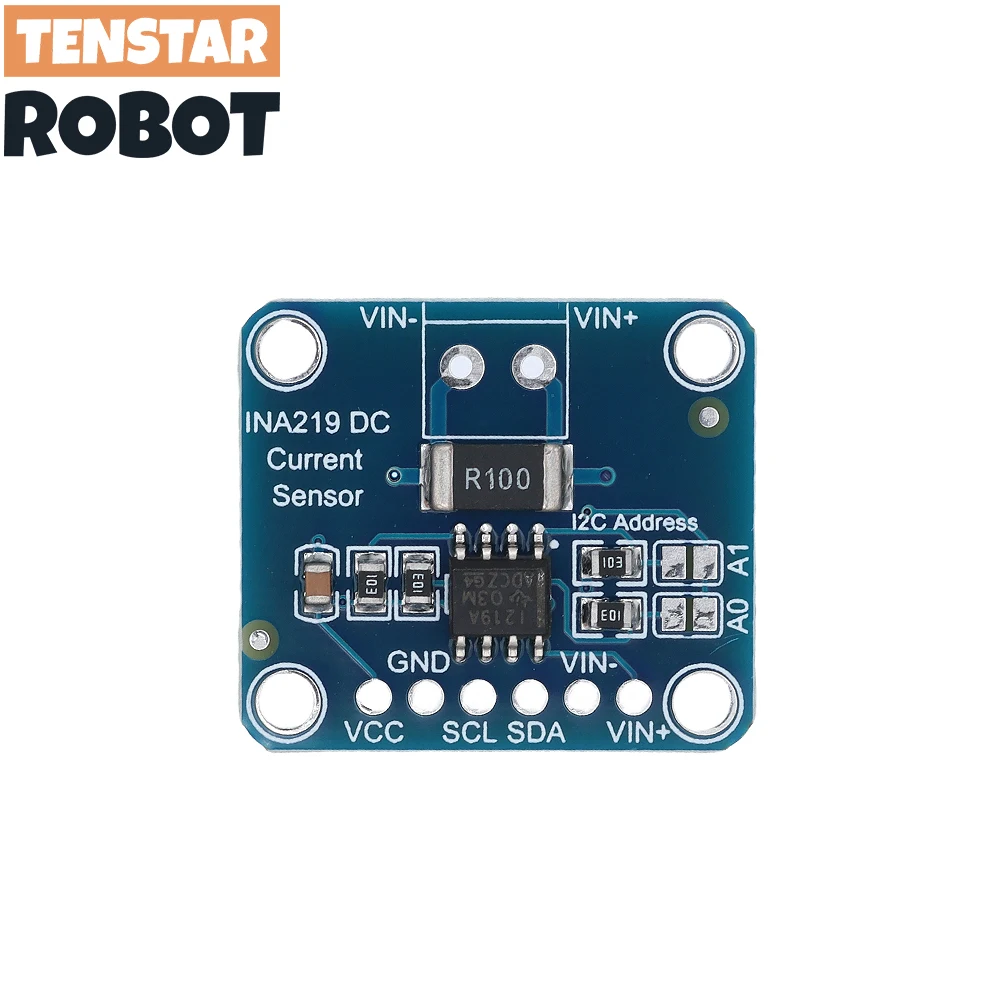

Blau INA219
Dieses Breakout-Board löst alle Ihre Probleme bei der Stromüberwachung.Anstatt mit zwei Multimetern zu kämpfen, können Sie einfach den praktischen INA219-Chip dieses Breakouts verwenden, um sowohl die hohe Spannung als auch den Gleichstrom über I2C mit 1 % Präzision zu messen.
Die meisten Strommessgeräte wie unser Strompanel-Messgerät eignen sich nur für die Messung niedriger Seiten.Das bedeutet, dass Sie den Messwiderstand zwischen der Zielmasse und dem echten Boden kleben müssen, es sei denn, Sie benötigen eine Batterie.Dies kann Probleme mit Schaltkreisen verursachen, da die Elektronik dazu neigen, sie nicht zu mögen, wenn sich die Erdreferenzen ändern und sich mit unterschiedlichem Stromverbrauch bewegen.Dieser Chip ist viel intelligenter – er kann eine hohe Seitenstrommessung von bis zu +26 VDC bewältigen, auch wenn er mit 3 oder 5 V betrieben wird.Es meldet auch die hohe Seitenspannung, die sich hervorragend zur Verfolgung der Batterielebensdauer oder Solarmodule eignet.
Ein Präzisionsverstärker misst die Spannung über den 0,1 Ohm, 1 % Sensewiderstand.Da der maximale Eingangsunterschied des Verstärkers ±320 mV beträgt, bedeutet dies, dass er bis zu ±3,2 Ampere messen kann.Bei dem internen 12-Bit-ADC beträgt die Auflösung im Bereich ±3,2 A 0,8 mA.Wenn die interne Verstärkung auf das Minimum von Div8 eingestellt ist, beträgt der maximale Strom ±400 mA und die Auflösung 0,1 mA.Fortschrittliche Hacker können den 0,1-Ohm-Stromerkennungswiderstand entfernen und ihn durch eigene ersetzen, um den Bereich zu ändern (z. B. 0,01 Ohm, um bis zu 32 Ampere mit einer Auflösung von 8 mA zu messen).

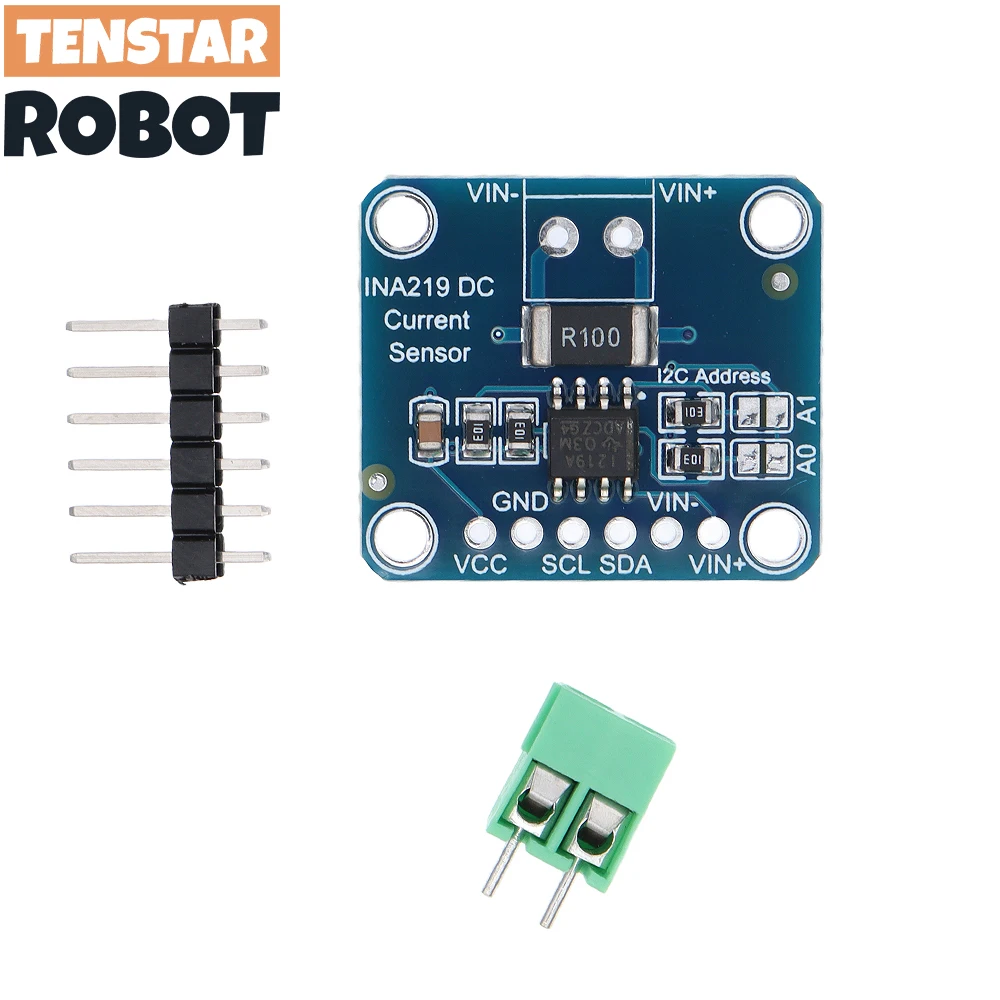

Wir verfügen über einen 6-poligen Header (damit Sie diesen Sensor einfach an einem Steckbrett befestigen können) sowie einen 3,5-mm-Klemmenstecker, damit Sie Ihre Last einfach anbringen und abnehmen können.Die Anwendung ist einfach.Versorgen Sie den Sensor selbst mit 3 bis 5 VDC und verbinden Sie die beiden I2C-Pins mit Ihrem Mikrocontroller.Schließen Sie dann Ihr Zielnetzteil an Fahrgestellnummer+ und die Last an Masse an Fahrgestellnummer an
TECHNISCHE DETAILS
Verwendet den INA219B-Chip. Detaillierte Spezifikationen finden Sie im Datenblatt
0,1 Ohm 1 % 2 W Stromkennungswiderstand
Bis zu +26 V Zielspannung
Bis zu ±3,2 A Strommessung mit einer Auflösung von ±0,8 mA
0,9 x 0,8 Zoll Leiterplatte
Dieses Board/Chip verwendet I2C 7-Bit-Adressen 0x40, 0x41, 0x44, 0x45, wählbar mit Jumper
Rot INA219
Spezifikationen
Chip: INA219
(SOT-23-8)
Versorgungsspannung: 3,3–5,5 V
Stromverbrauch: ca. 1mA
Stromverbrauch im Schlafmodus: 15 μA
Strommessbereich: 3,2 A

Produktdetails in Bildern

Produkteigenschaften

Markenname

BOARDTSTAR

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3-5V

Verlustleistung

1

ist kundenspezifisch

Ja

Betriebstemperatur

30+50

Anwendung

Computer

Paket

SMD
