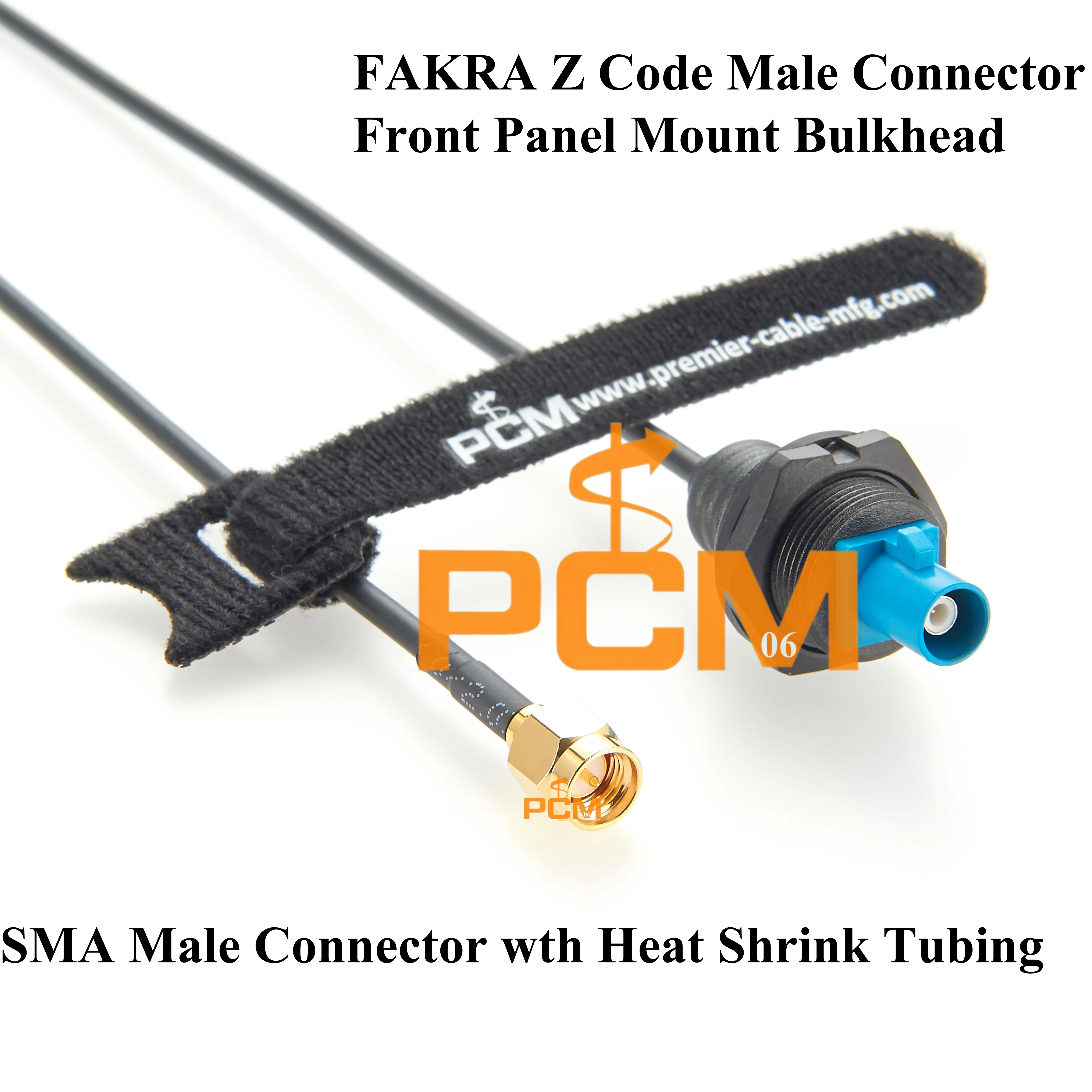

FAKRA Z-Stecker auf SMA-Stecker RG174 RF-Koaxkabel, Panelmontage, Schott, Fahrzeug, Auto, GPS-Antenne, Verlängerungskabel für 4G LTE Satellit

Produktbeschreibung

Das Panelmontage-FAKRA-zu-SMA-HF-Koaxialkabel besteht aus zwei gängigen HF-Steckern: FAKRA und SMA, um die Stabilität und Zuverlässigkeit der Hochfrequenzsignalübertragung in verschiedenen Anwendungen zu gewährleisten, darunter GPS-Navigationssysteme, drahtlose Kommunikationssysteme, Infotainmentsysteme in Fahrzeugen, Antennen von Basisstationen, Satellitenkommunikation und so weiter.
Und der FAKRA Z-Code-Stecker verfügt über ein frontmontiertes Schottdesign, das nicht nur stabile, zuverlässige Verbindungen gewährleistet, sondern auch den Einfluss externer Vibrationen, Erschütterungen oder mechanischer Belastungen auf die Verbindung reduziert.
Darüber hinaus verwendet das SMA-zu-FAKRA-Adapterkabel das RG174-Koaxialkabel mit einer Impedanz von 50 Ohm, was den Benutzern eine effiziente, zuverlässige und verlustarme Lösung für die HF-Signalübertragung bietet.
Spezifikation
Typ: HF-Koaxialkabel
Anschluss A: FAKRA-Stecker, Z-Kodierung, Stecker, Frontplattenmontage.
Anschluss B: SMA-Anschluss, Stecker

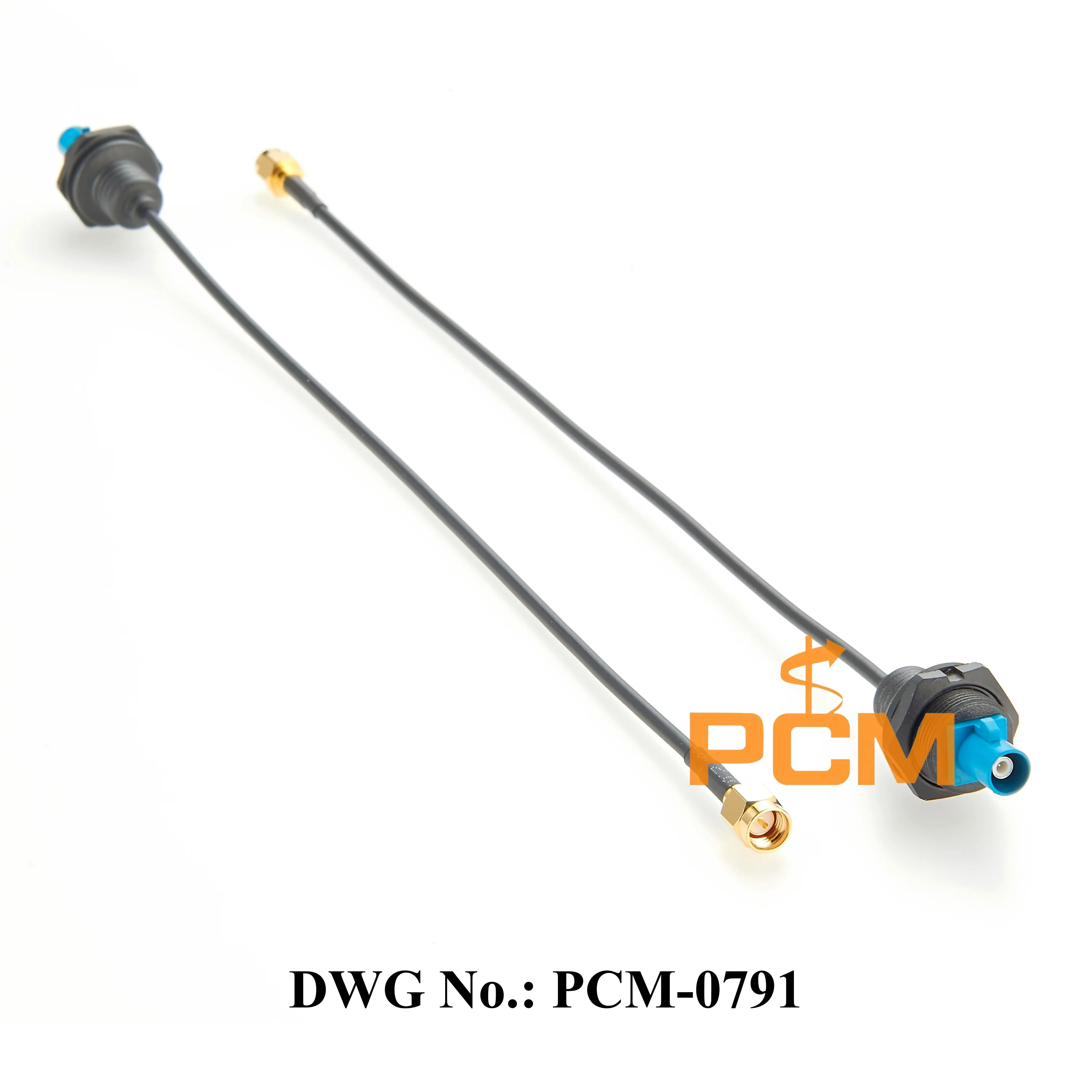

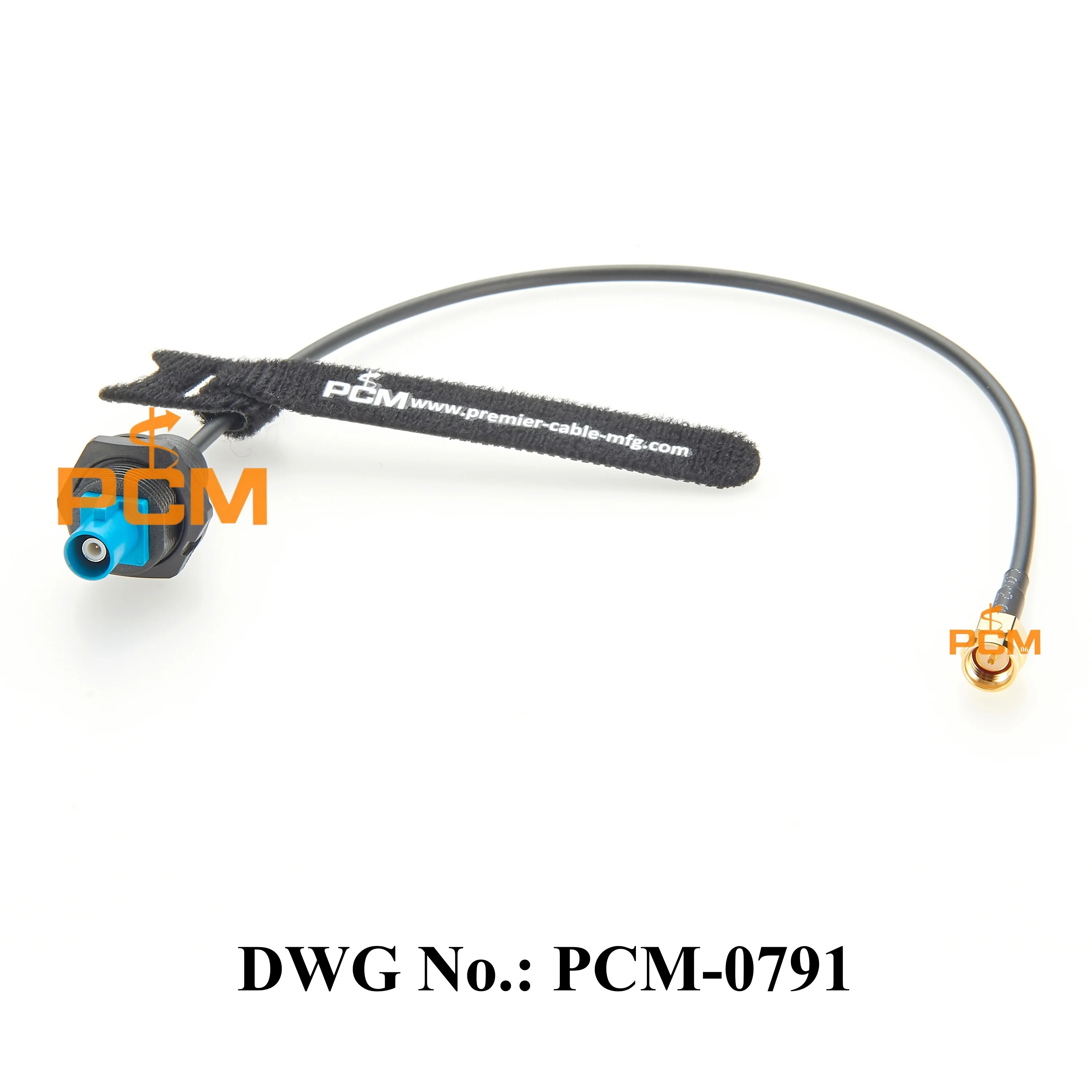

ZeichnungsnummerPCM-0791
Länge: 15 cm, 25 cm oder nach Kundenwunsch
Impedanz: 50 Ohm
Außendurchmesser: 2,8 mm
H/S-Rohr: 2,5*15mm Schwarz
Kabel: RG174 Koaxialkabel
Hinweis: Die in unserem Einzelhandelsgeschäft angegebenen Preise gelten für Kleinbestellungen.
Funktionen

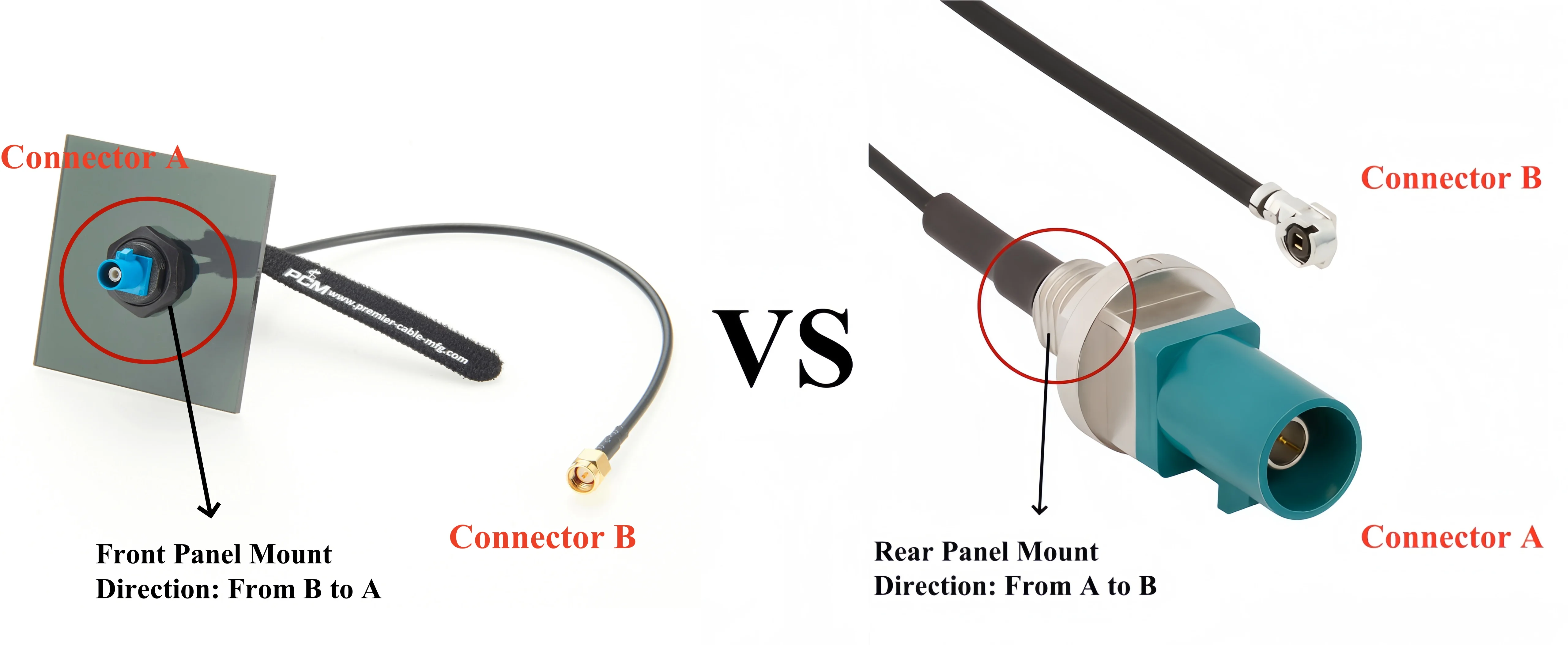

Der A-Stecker unseres Produkts verfügt über ein Frontverschluss-Design, das im Vergleich zum Rückverschluss-Design folgende Vorteile bietet
Das Frontverriegelungsdesign hat die Installationsrichtung von B nach A, und der A-Stecker ist am Panel befestigt.Bei diesem Design wird die Öffnungsgröße des Panels nicht durch die Größe des B-Steckers beeinflusst.Mit anderen Worten, unabhängig davon, ob der B-Stecker FAKRA, BNC, SMA, SMB usw. ist, kann er normal installiert werden, ohne dass man sich Gedanken über die Problematik der Nichtübereinstimmung der Öffnungsgröße machen muss.
Im Gegensatz dazu hat das Rückenverschluss-Design die Installationsrichtung von A nach B, was bedeutet, dass es durch den Verbinder B verlaufen muss.Daher muss die Öffnungsgröße des Paneelendes nicht nur die Installationsanforderungen des A-Steckers berücksichtigen, sondern auch die Größe des B-Steckers.Bei diesem Design kann eine größere Größe des B-Steckers (z. B. FAKRA-Stecker) zu einem überdimensionierten Loch in der Platte führen, was die Befestigung und Stabilität des A-Steckers beeinträchtigt.

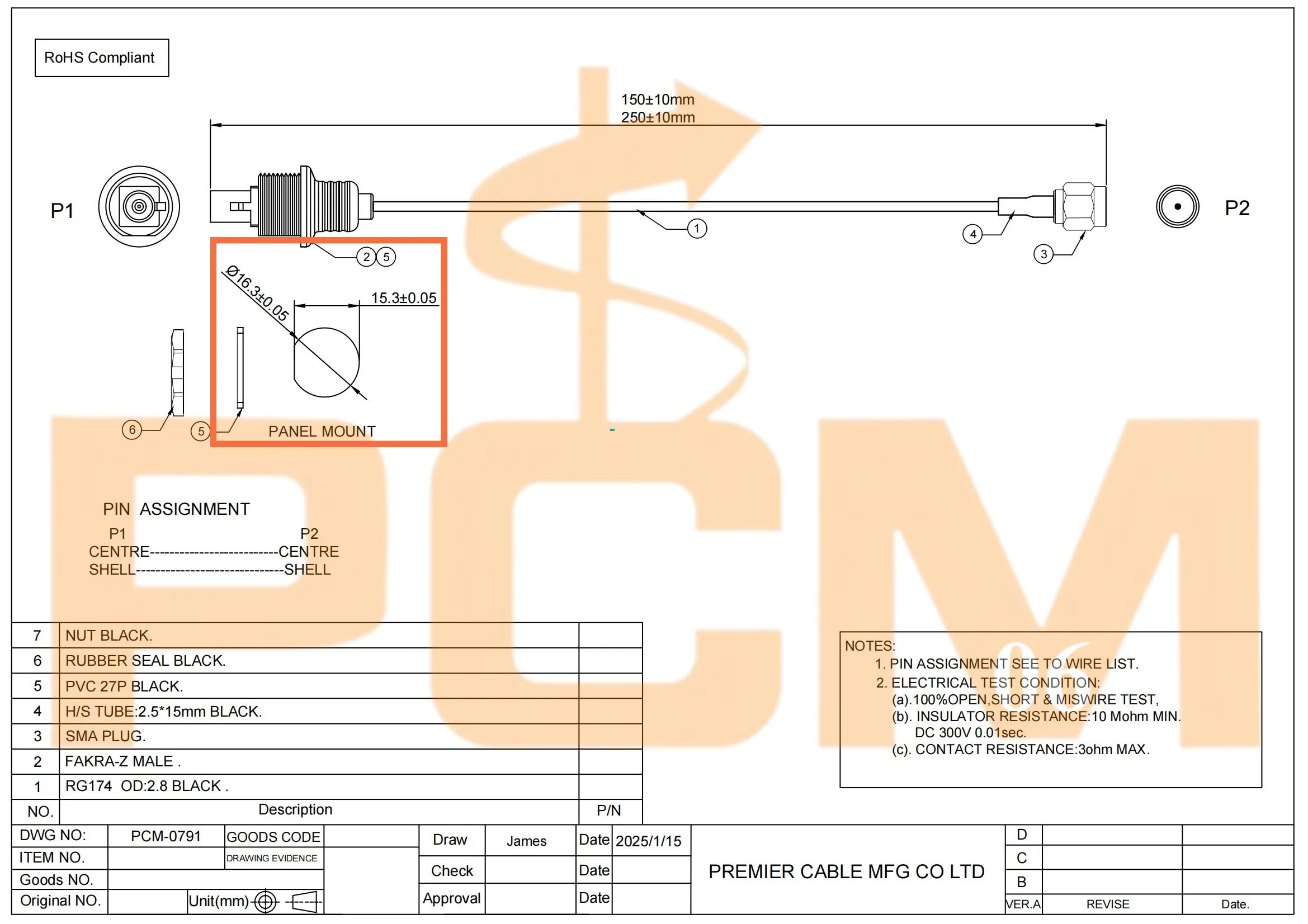

Bitte beachten Sie die Maßvorgaben für die Aussparung zur Montage des FAKRA-Steckers auf der Platte, wie in der Zeichnung dargestellt.
Produktanzeige

Produktdetails in Bildern

Produkteigenschaften

Markenname

PremierCable

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Montage Erforderlich

no

Typ

Koaxiale HF-Kabel (F-Typ).

Paket

Ja

Modellnummer

PCM-0791

Kapazität

no

Impedance

50 Ohm

OD

2.8mm

H/S Tube

2.5*15mm

Wire

RG174 Coaxial Cable

Choice

yes

semi_Choice

yes
