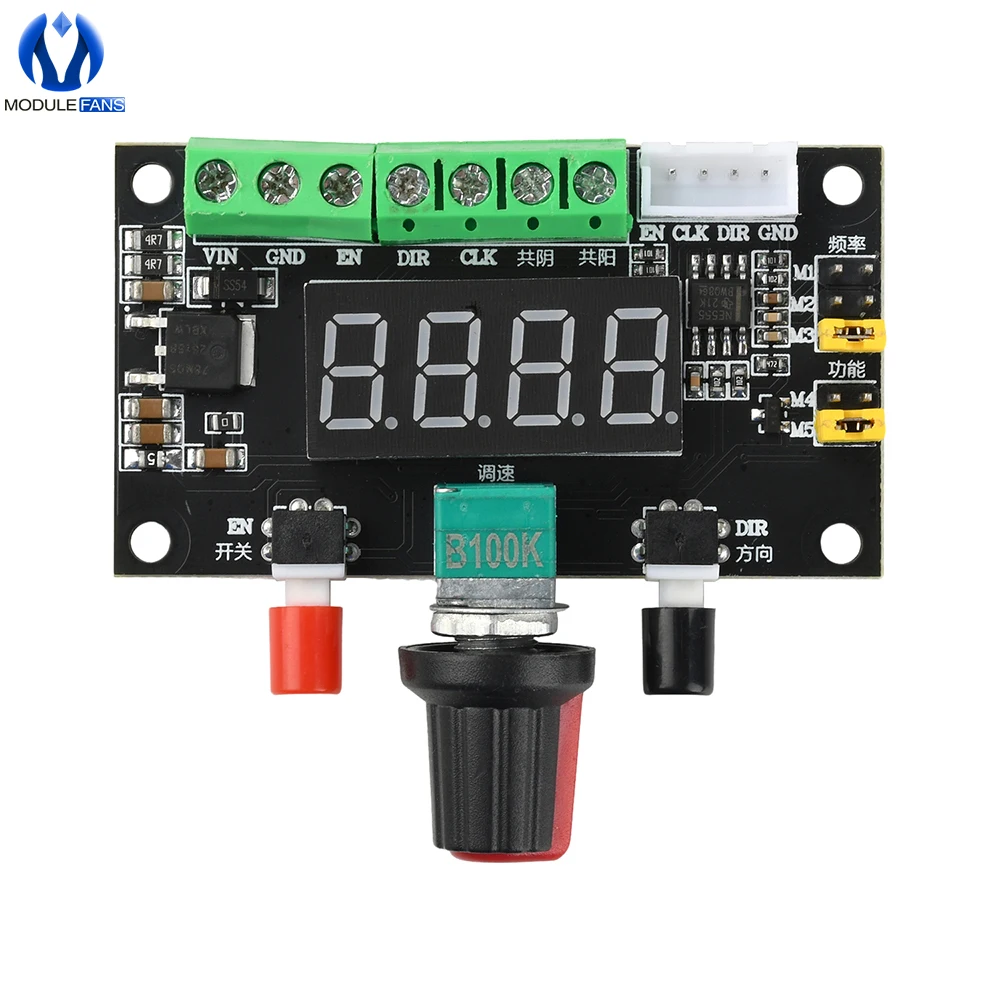

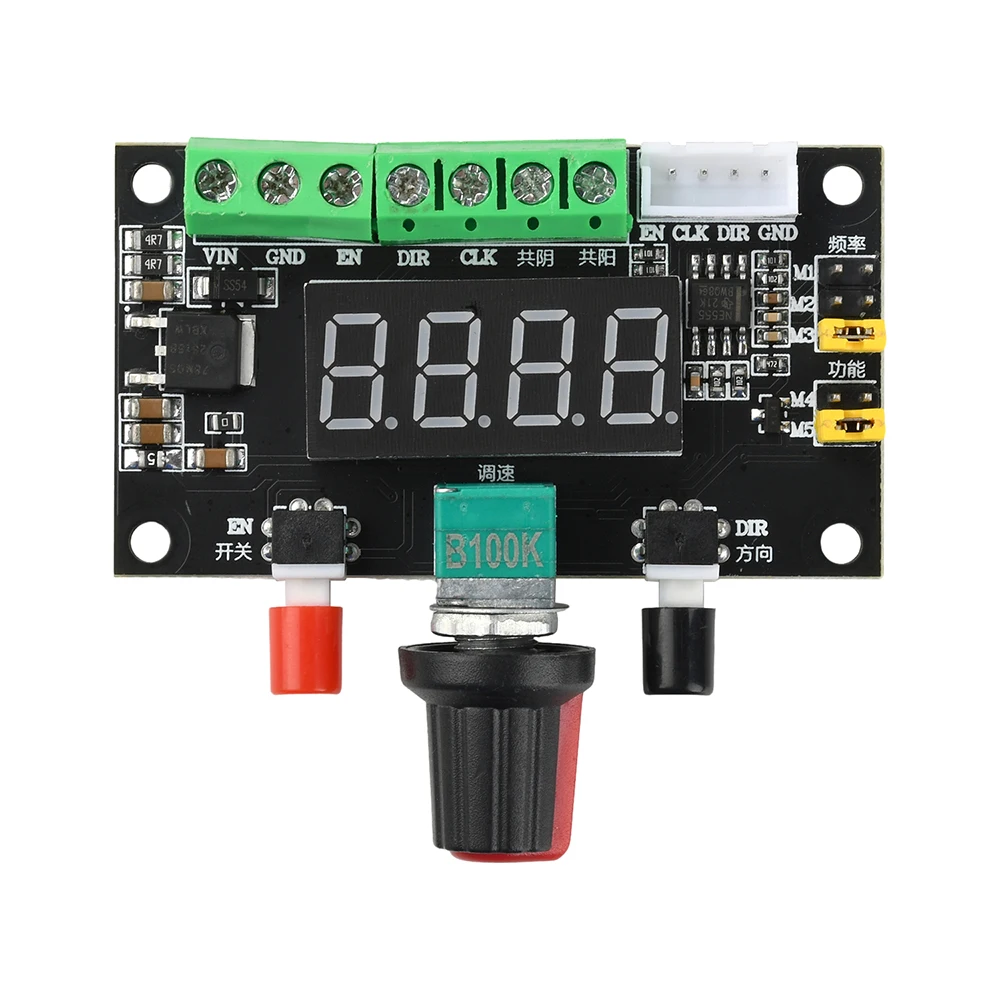

Schrittmotortreiber 12V/24V PWM Pulssignalgenerator Geschwindigkeitssteuermodul mit Vorwärts-Rückwärtssteuerung für die Automatisierung

7,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Features
1.Unterstützt 12V/24V-Stromversorgung, geeignet für verschiedene Anforderungen an Schrittmotoraandrieben
2.Ermöglicht Vorwärts-/Rückwärtssteuerung und befasst flexibel komplexe Szenarien
3.Integriertes Geschwindigkeitsregelmodul zur präzisen Einstellung der Motorbetriebsgeschwindigkeit

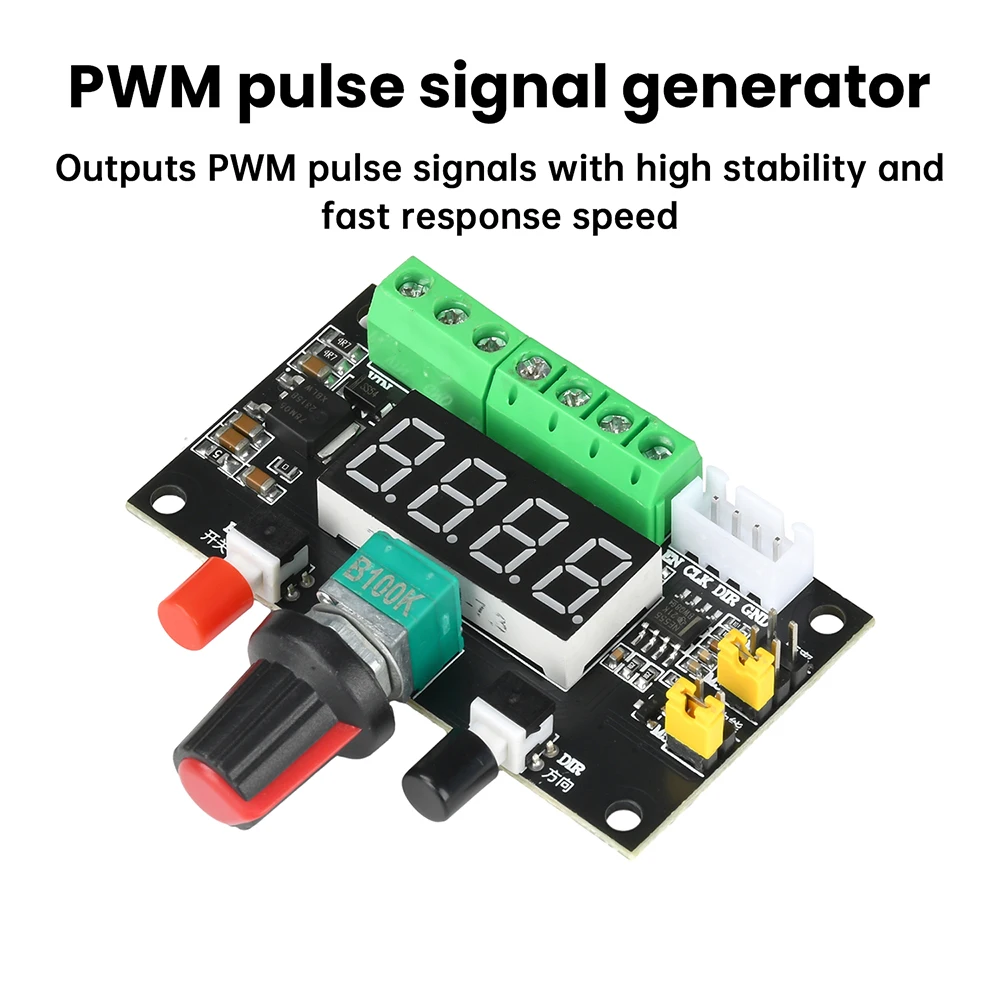

4.Gibt PWM-Pulssignale mit hoher Stabilität und schneller Reaktionsgeschwindigkeit aus
5.Umfassende Funktionalität für verschiedene Automatisierungssteuerungsanwendungen
Parameter
1.Bei diesem Modul handelt es sich um ein Impulsgeneratormodul, das dem Schritttreiber Steuersignale liefert.Zur Steuerung des Schrittmotors muss ein Treiber installiert werden.
2.Dieser einfache Controller + Schrittmotortreiber + Schrittmotor + Gleichstromversorgung kann eine grundlegende Steuerplattform bilden.
3.Der Controller bietet über Jumper-Einstellungen drei Niederfrequenz-Signaloptionen: hoch (5,4 kHz bis 160 kHz), mittel (540 kHz bis 16,6 kHz) und niedrig (80 kHz bis 2,4 kHz).
4.Es kann Impulssignale oder PWM-Signale erzeugen, die über Jumper-Einstellungen ausgewählt werden können.
5.Messfrequenz: PUL und gemeinsame Kathode.

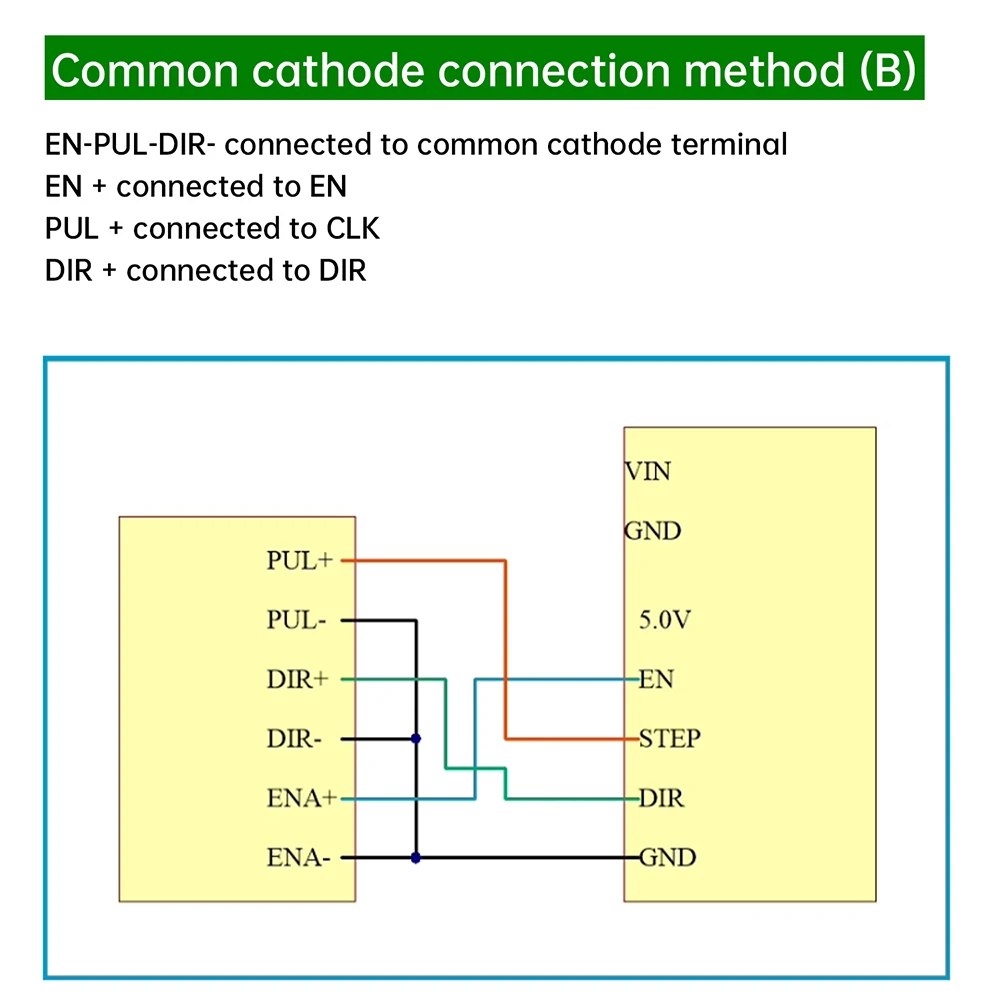

Verschiedene Schrittmotortreiber verwenden möglicherweise unterschiedliche Etiketten
EN = ENA = KOSTENLOSE Aktivierung
PUL = PULS = CLK-Impuls
DIR = CW = CWW-Richtung
Gemeinsame Anodenverbindungsmethode (A)
EN+PUL+DIR+ verbunden mit dem gemeinsamen Anodenanschluss
EN- verbunden mit EN
PUL – mit CLK verbunden
