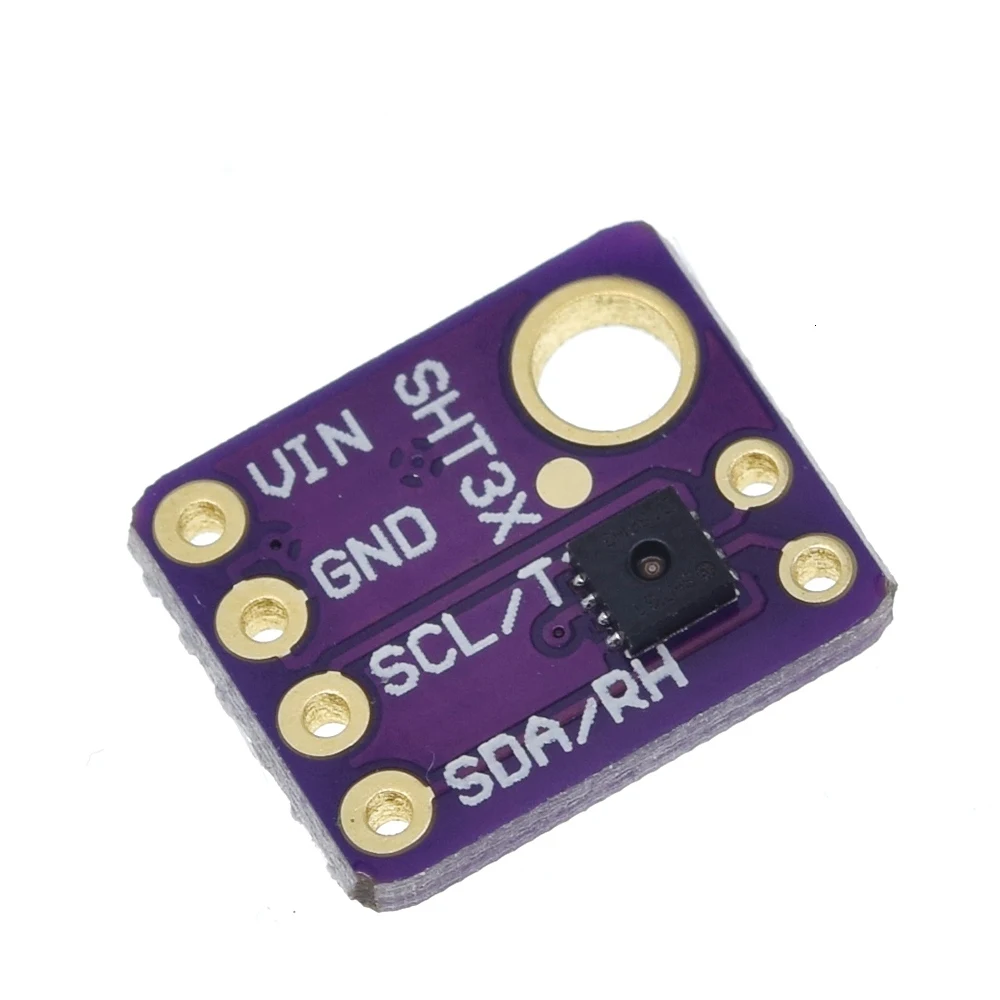

1/3 stücke SHT31 Temperatur SHT31-D Feuchtigkeit Sensor Modul Mikrocontroller IIC I2C Breakout Wetter 3V 5V Konform für Arduino

Produktbeschreibung

SHT30 Beschreibung
Sensiron Temperatur-/Feuchtigkeitssensoren sind einige der besten und hochpräzisen Geräte, die Sie erhalten können.Und schließlich haben wir einige, die über eine echte I2C-Schnittstelle zum einfachen Ablesen verfügen.Der SHT30-D-Sensor verfügt über eine ausgezeichnete relative Luftfeuchtigkeit von ±2 % und ±0,3°C-Genauigkeit für die meisten Anwendungen.
Im Gegensatz zu früheren SHT-Sensoren verfügt dieser Sensor über eine echte I2C-Schnittstelle und (Bonus!)sogar mit zwei Adressoptionen.Außerdem ist es 3V- oder 5V-kompatibel, sodass Sie es mit nahezu jedem Mikrocontroller oder Mikrocomputer mit Strom versorgen und mit ihnen kommunizieren können.
So ein schöner Chip – deshalb haben wir eine Breakout-Platine mit dem SHT30-D und einigen unterstützende Schaltkreisen wie Pullup-Widerstände und Kondensatoren gesponnen.Zu jeder Bestellung gehört ein vollständig zusammengebautes und getestetes Leiterplatten-Breakout und ein kleines Stück Header.Sie müssen den Header auf die Platine löten, aber das ist ziemlich einfach und dauert auch für Anfänger nur wenige Minuten.
Power Pins
Vin – das ist der Power-Pin.Der Chip kann 2,5–5 VDC zur Stromversorgung verwenden.Um die Platine mit Strom zu versorgen, geben Sie sie die gleiche Leistung wie das Logikniveau Ihres Mikrocontrollers – z.B.Für ein 5-V-Mikro wie ein Arduino verwenden Sie 5V.Für einen 3,3-V-Controller wie einen Raspbery Pi schließen Sie ihn an 3,3 V an
GND – gemeinsame Masse für Strom und Logik
I2C-Logikpins
SCL – I2C-Takt-Pin, verbinden Sie es mit der I2C-Taktleitung Ihres Mikrocontrollers.
Dieser Pin verfügt über einen 10K-Pullup-Widerstand zu Vin
SDA – I2C-Datenpin, verbinden Sie sich mit der I2C-Datenleitung Ihres Mikrocontrollers.
Andere Pins
ADR – Dies ist der Pin zur Auswahl der I2C-Adressen.Dieser Pin verfügt über einen 10-K-Pull-Down-Widerstand, um die Standard-I2C-Adresse 0x44 herzustellen.Sie können diesen Pin an Vin binden, um die Adresse 0x45 anzugeben RST – Hardware-Reset-Pint.Verfügt über einen 10K-Pullup, um den Chip standardmäßig aktiv zu machen.Stellen Sie eine Verbindung zur Masse her, um einen Hardware-Reset durchzuführen! ALR – Alarm-/Interrupt-Ausgang.Sie können den Sensor so einrichten, dass er Sie warnt, wenn eine Veranstaltung aufgetreten ist.Überprüfen Sie das Datenblatt, wie Sie die Warnungen einrichten können
SHT31 Beschreibung
Sensiron Temperatur-/Feuchtigkeitssensoren sind einige der besten und hochpräzisen Geräte, die Sie erhalten können.Und schließlich haben wir einige, die über eine echte I2C-Schnittstelle zum einfachen Ablesen verfügen.Der SHT31-D-Sensor verfügt über eine ausgezeichnete relative Luftfeuchtigkeit von ±2 % und ±0,3°C-Genauigkeit für die meisten Anwendungen.
So ein schöner Chip – deshalb haben wir eine Breakout-Platine mit dem SHT31-D und einigen unterstützende Schaltkreisen wie Pullup-Widerstände und Kondensatoren aufgebracht.Zu jeder Bestellung gehört ein vollständig zusammengebautes und getestetes Leiterplatten-Breakout und ein kleines Stück Header.Sie müssen den Header auf die Platine löten, aber das ist ziemlich einfach und dauert auch für Anfänger nur wenige Minuten.
Vin – das ist der Power-Pin.Der Chip kann 2,5–5 VDC zur Stromversorgung verwenden.Um die Platine mit Strom zu versorgen, geben Sie sie die gleiche Leistung wie das Logikniveau Ihres Mikrocontrollers – z.B.Für ein 5-V-Mikro wie für Arduino verwenden Sie 5V.Für einen 3,3-V-Controller wie einen Raspbery Pi schließen Sie ihn an 3,3 V an

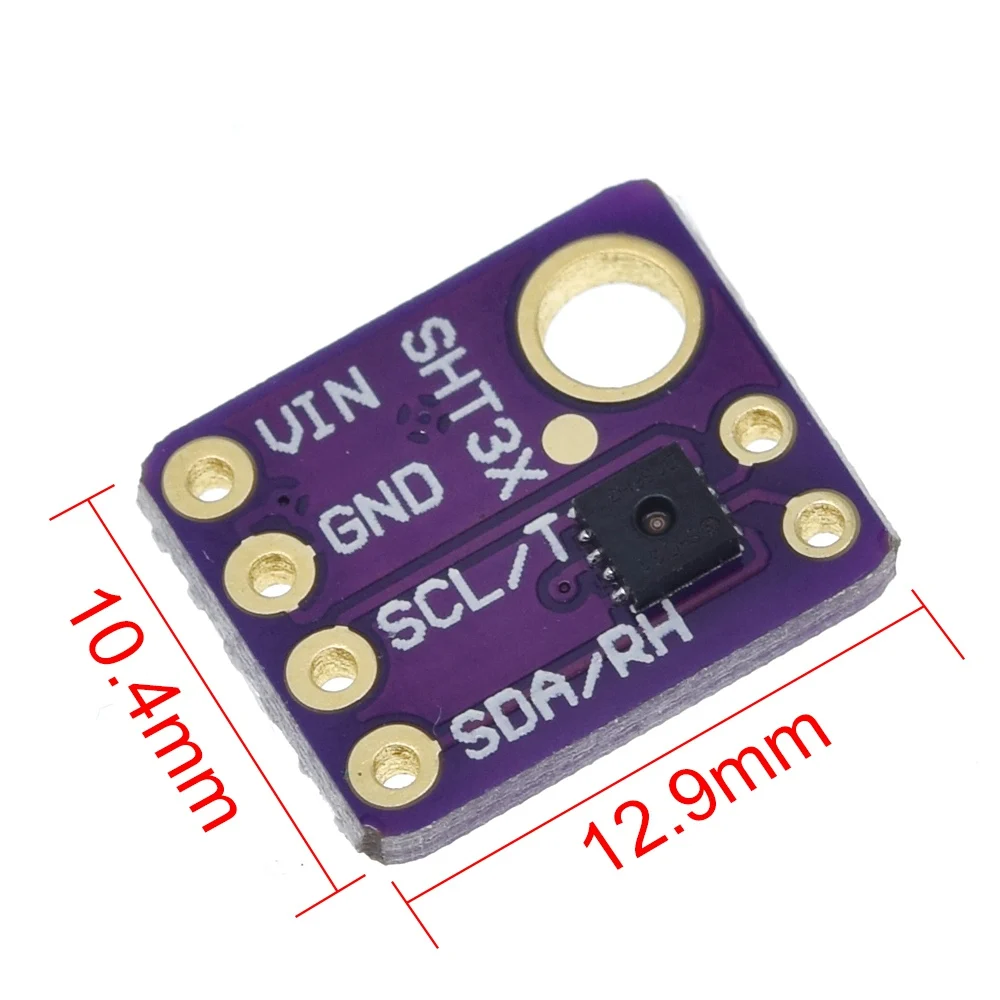

Produktdetails in Bildern

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

2.5-5V

Verlustleistung

excellent 2% relative

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

For Arduino STM

electronic module
