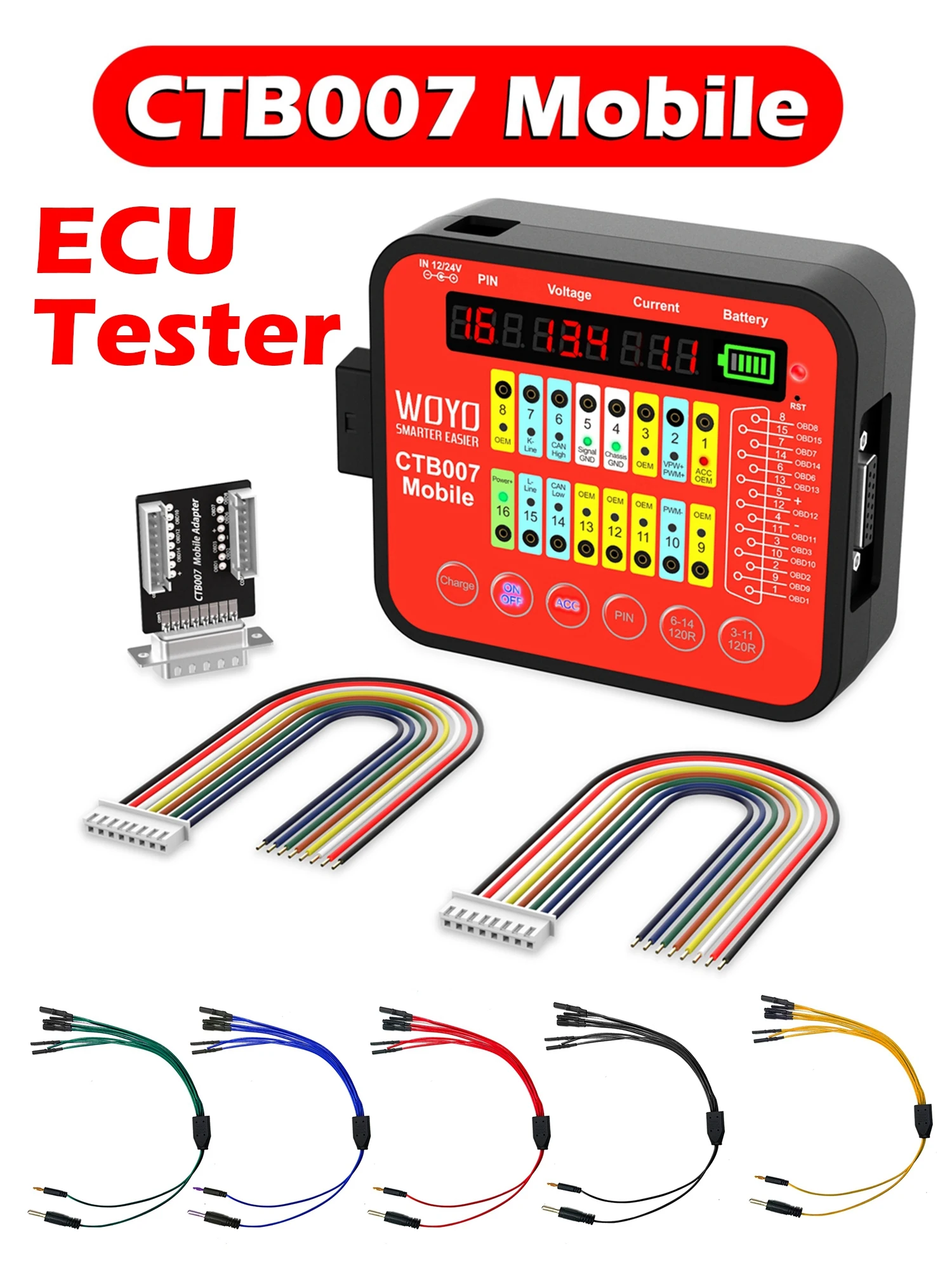

WOYO CTB007 Mobile ECU-Leiterplattenprüfgerät, tragbare mobile Version des Akkus, CAN-Tester-Box mit 120 Ω-Schaltern

142,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–13 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

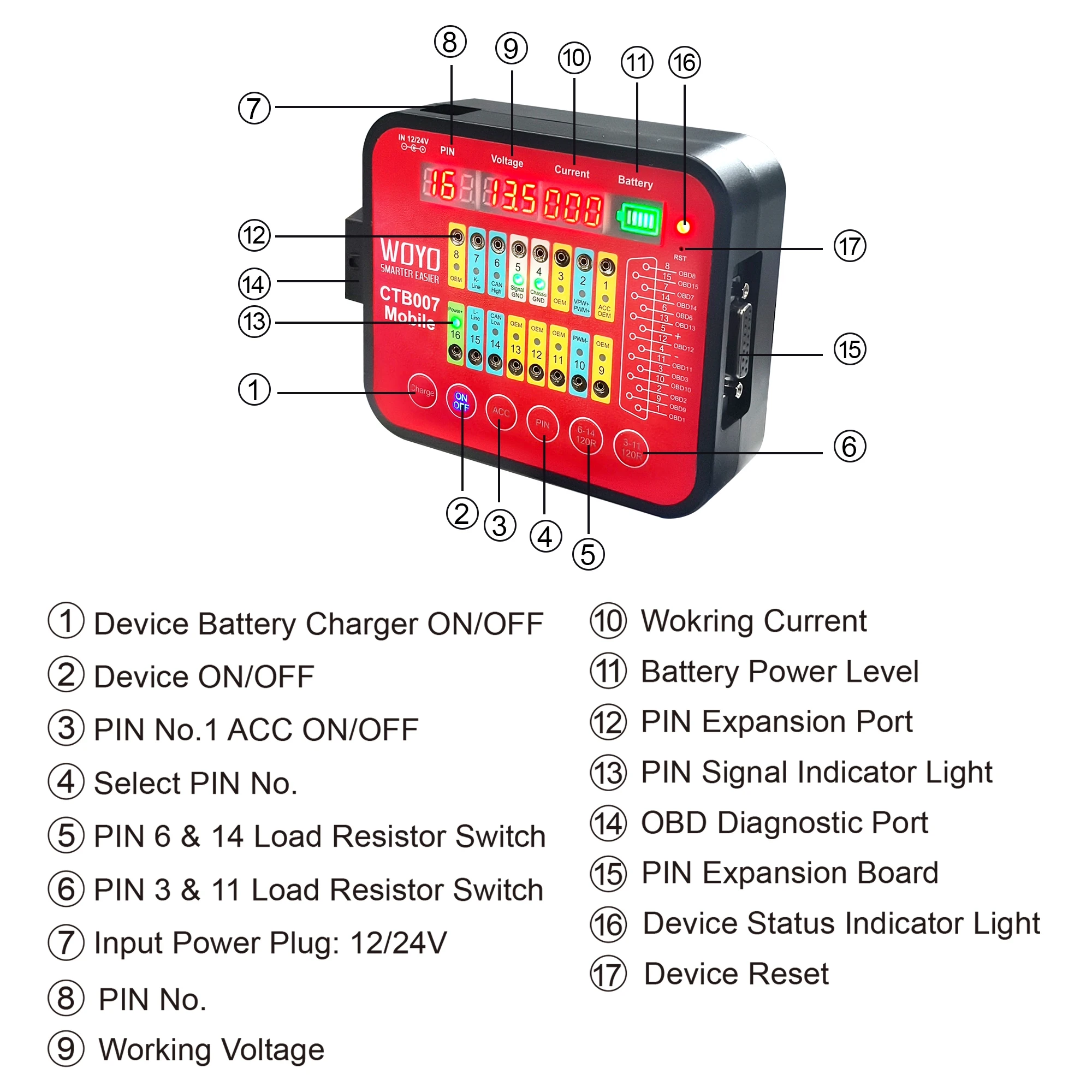

Produktbeschreibung

Funktion
1. Das OBD-Testgerät ist ein OBD-Testwerkzeug, das mit 12-V- und 24-V-Systemen kompatibel ist.

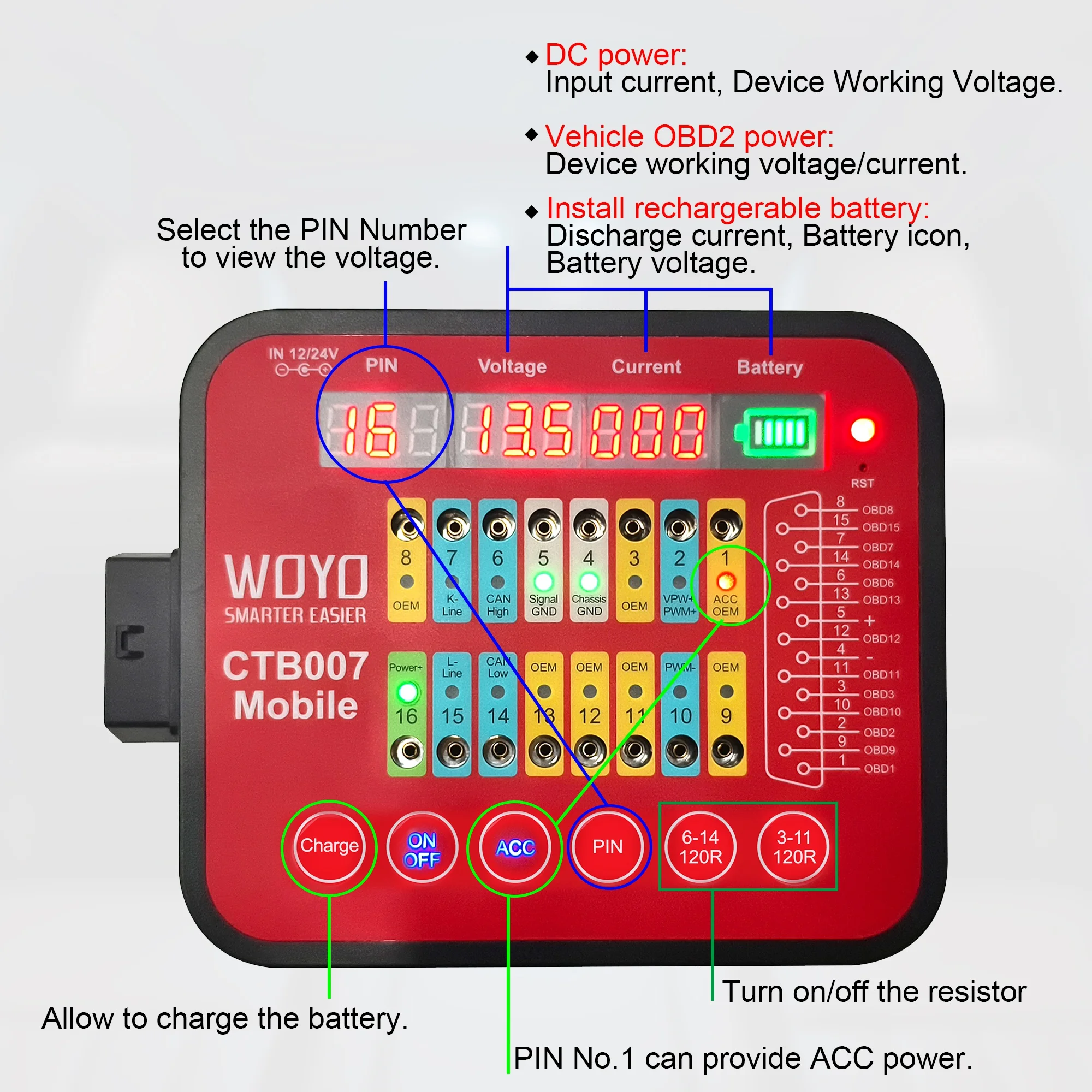

2. Zeigt in Echtzeit die angegebenen Pin-Spannungen und Kommunikationssignale (z. B. Protokollaktivitäten) an, um eine schnelle Fehleridentifikation zu ermöglichen.

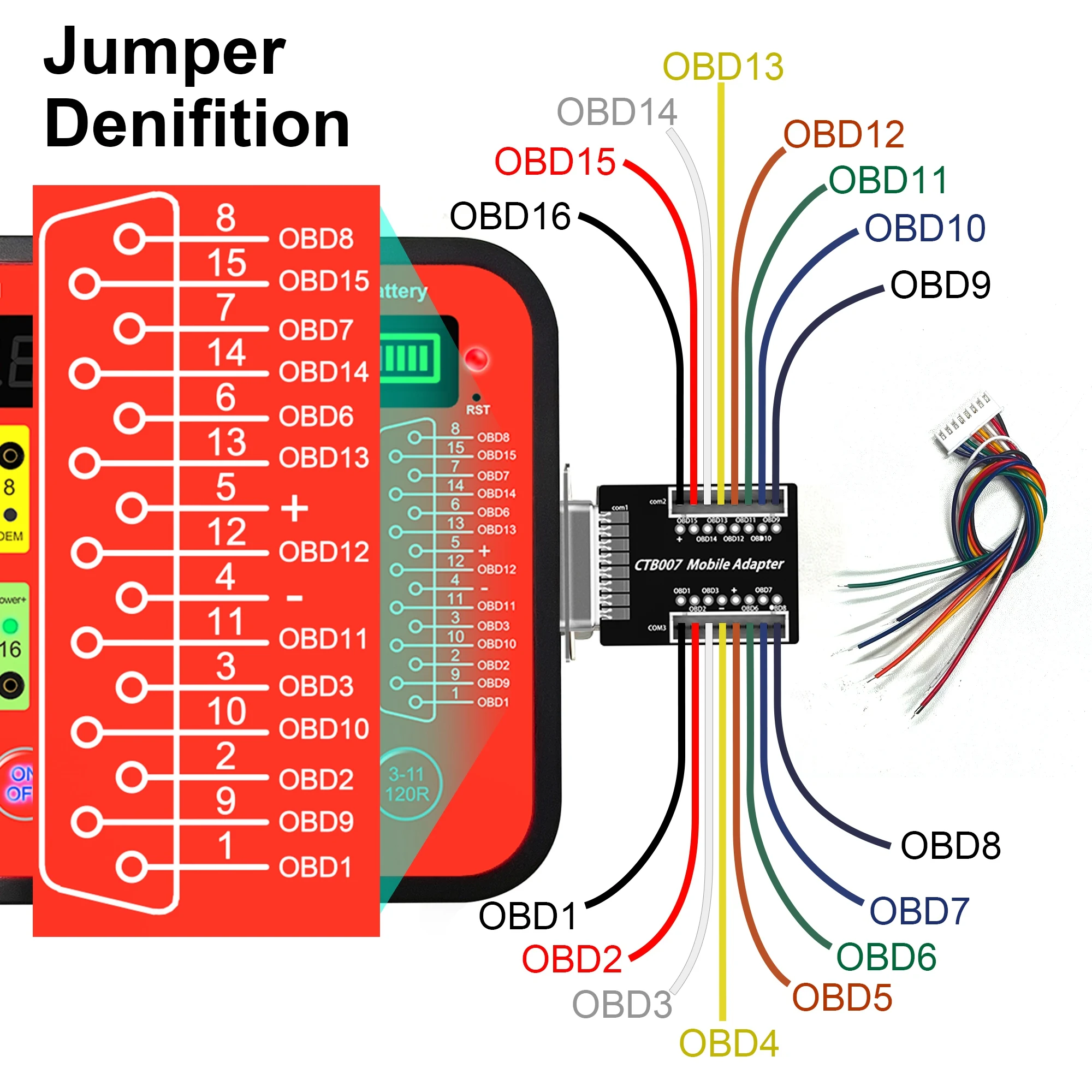

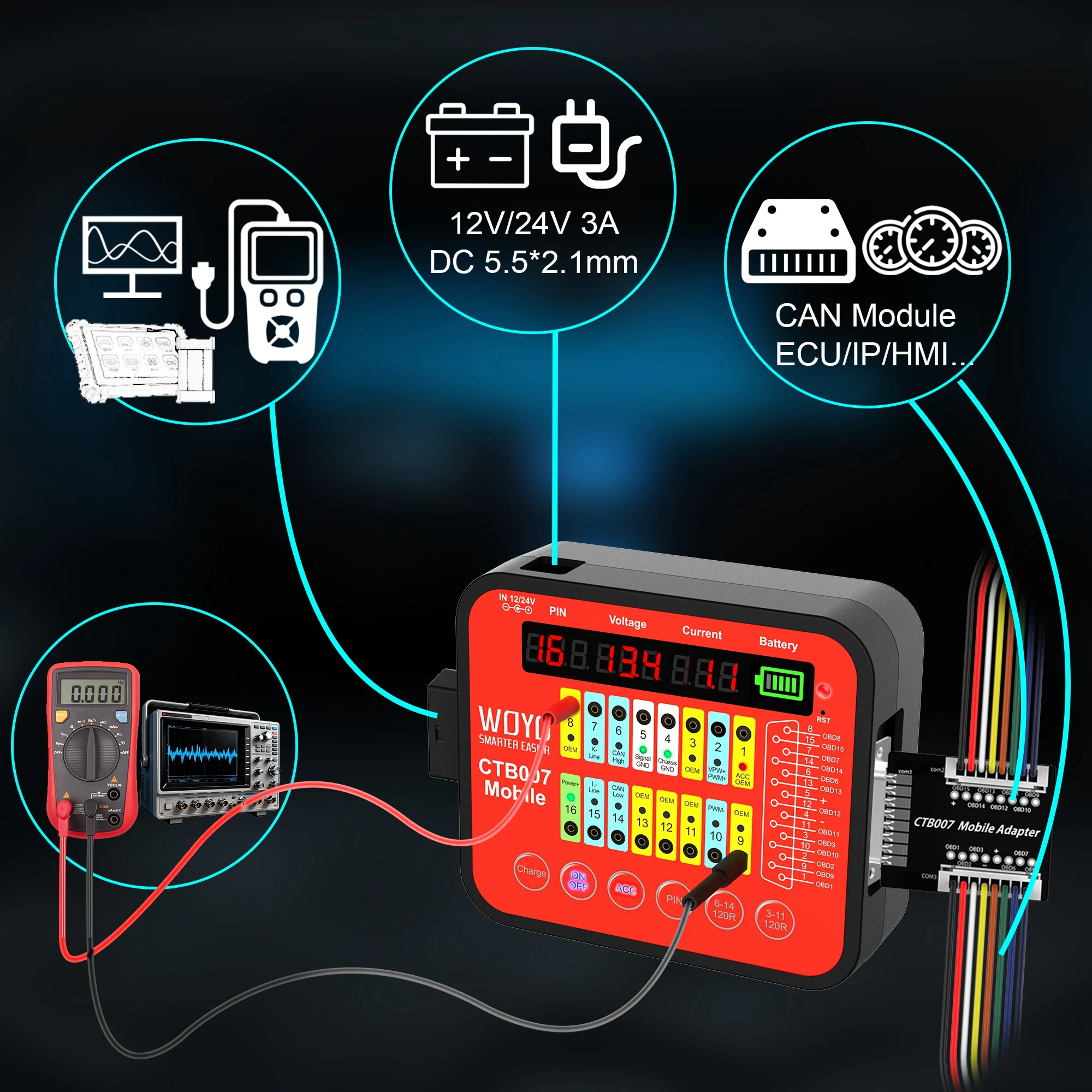

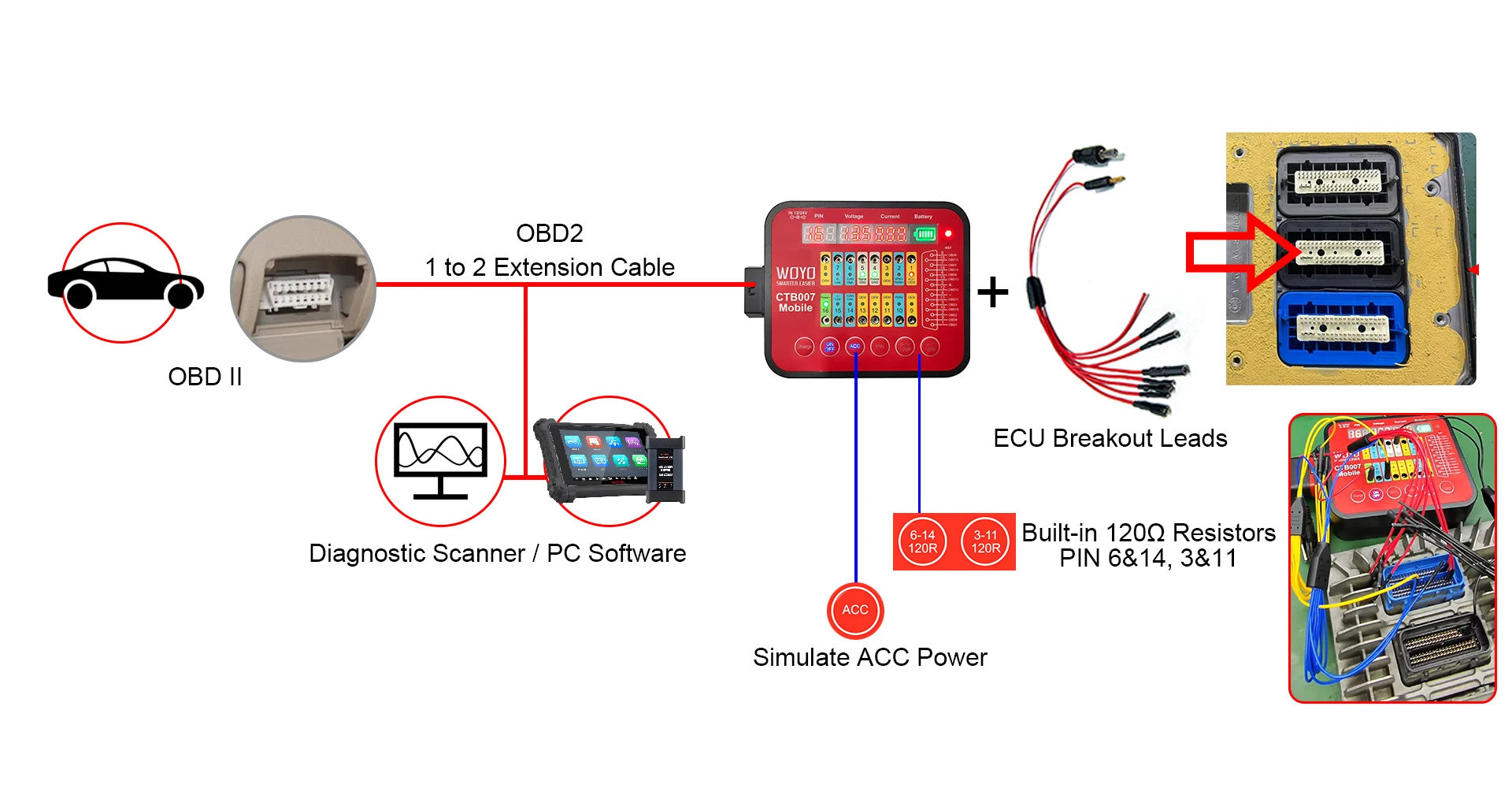

3. Während der Diagnose oder Reparatur von Fahrzeugen oder Komponenten können Sie mithilfe dieses Geräts schnell andere Geräte an einen der 16 Anschlüsse anschließen oder über die Erweiterungsplatine verbinden.
4. Überwacht die Spannung am OBD-Anschluss und gibt Hoch-/Niederspannungsalarme aus
Niederspannung (langsame Pieptöne)
� 12-V-Systeme: < 11,0 V
� 24-V-Systeme: < 23,6 V
Hohe Spannung (schnelle Pieptöne)
� 12-V-Systeme: > 15,5 V
� 24-V-Systeme: > 31 V

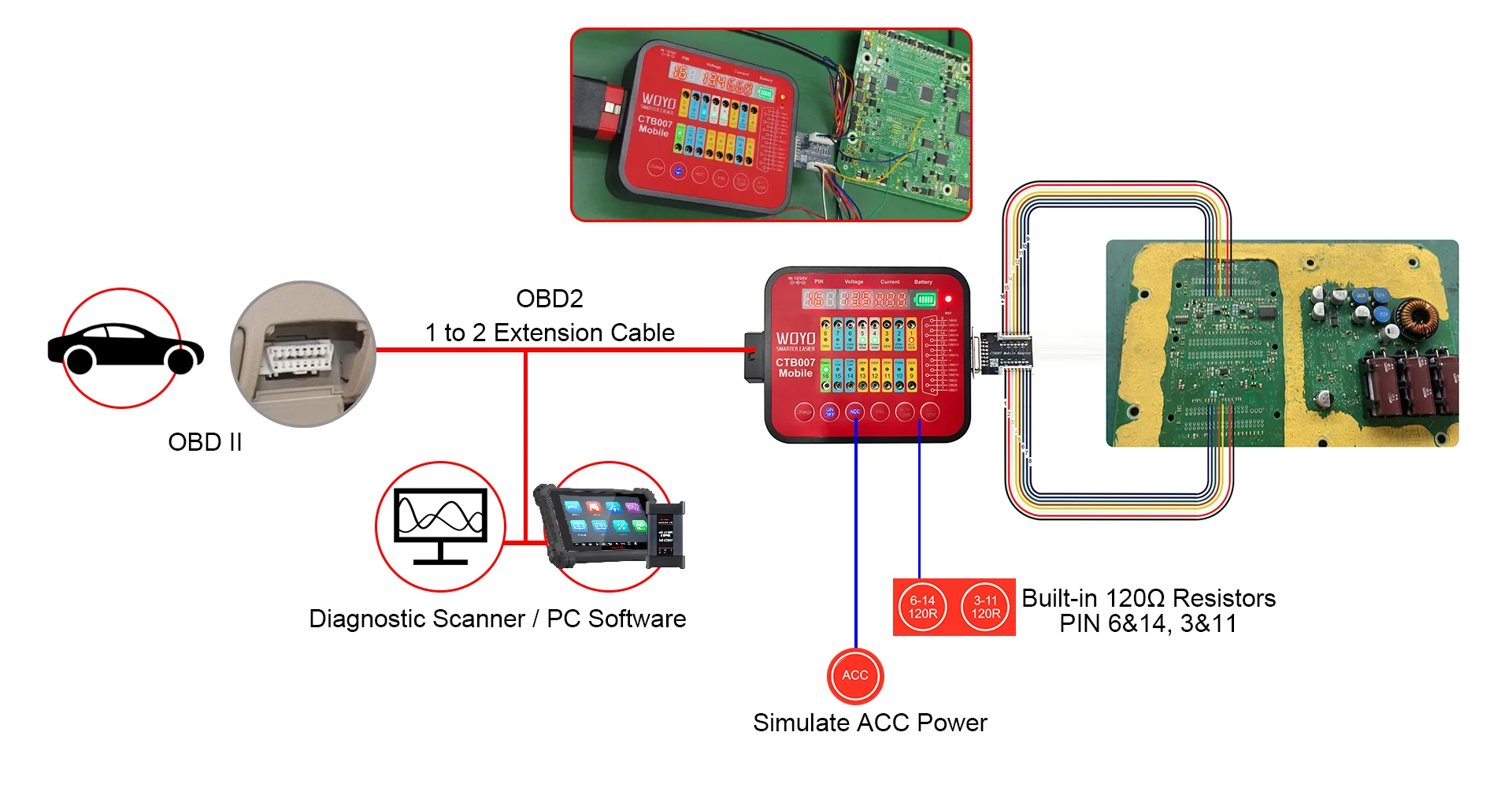

5. Bench-Tests unterstützen die Zündung von Zubehör (ACC): Ein-Knopf-IGN/Start-Aktivierung oder eine externe Wake-Up-Schnittstelle zum Einschalten der ECU an der Werkbank und Ausführen von Tests.

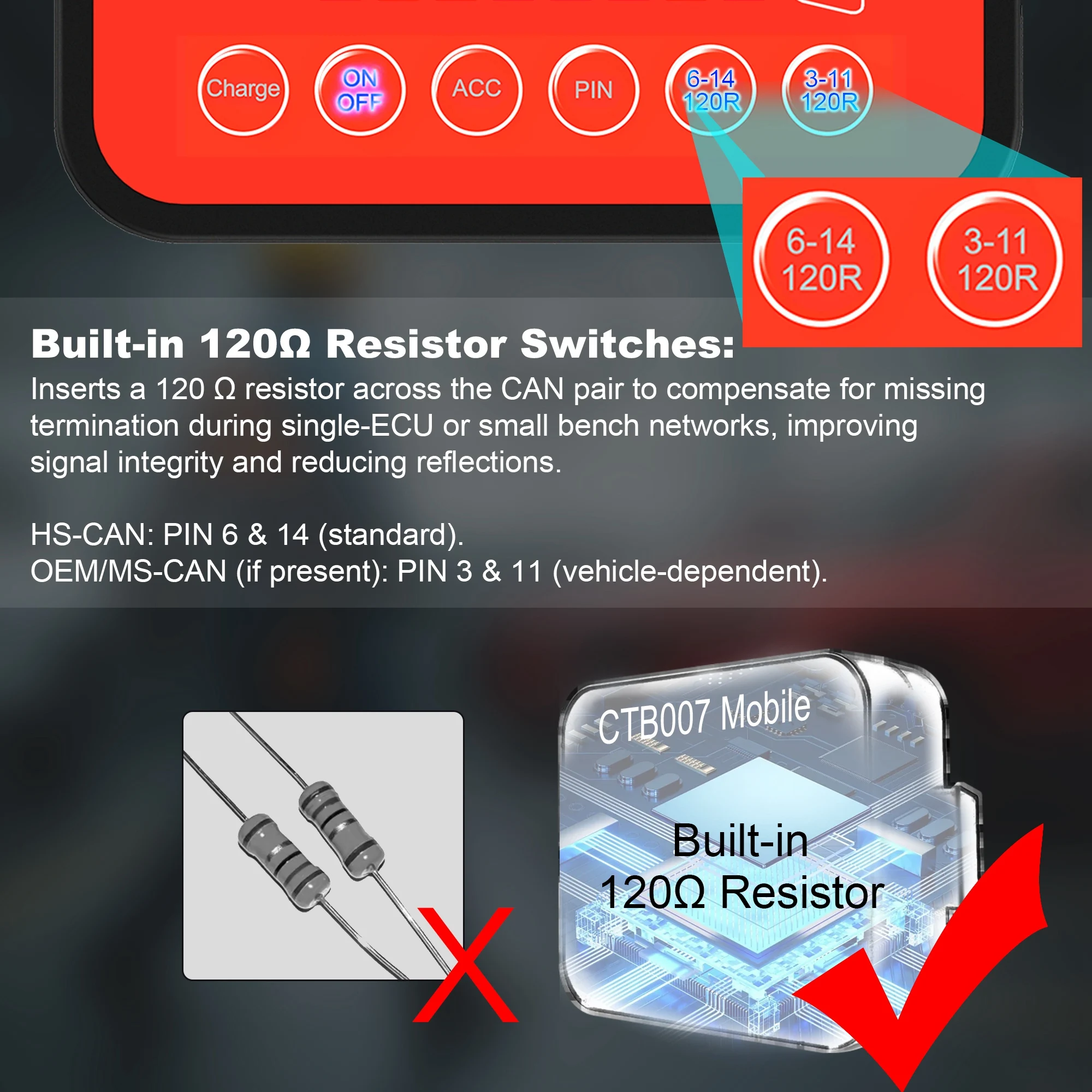

6.120 Ω Abschlusswiderstände
Pins 6–14
Pins 3–11
Fügt einen 120-Ω-Widerstand in Einzel-ECU- oder kleinen Bench-Netzwerken ein, um fehlende Abschlusswiderstände auszugleichen, die Signalintegrität zu verbessern und Reflexionen zu reduzieren.Verwenden Sie die Abschlussfunktion nur für Tests an einem Tisch oder wenn die Abschlussfunktion fehlt; schalten Sie sie während der normalen Nutzung im Fahrzeug aus, um eine Überabschaltung zu vermeiden.

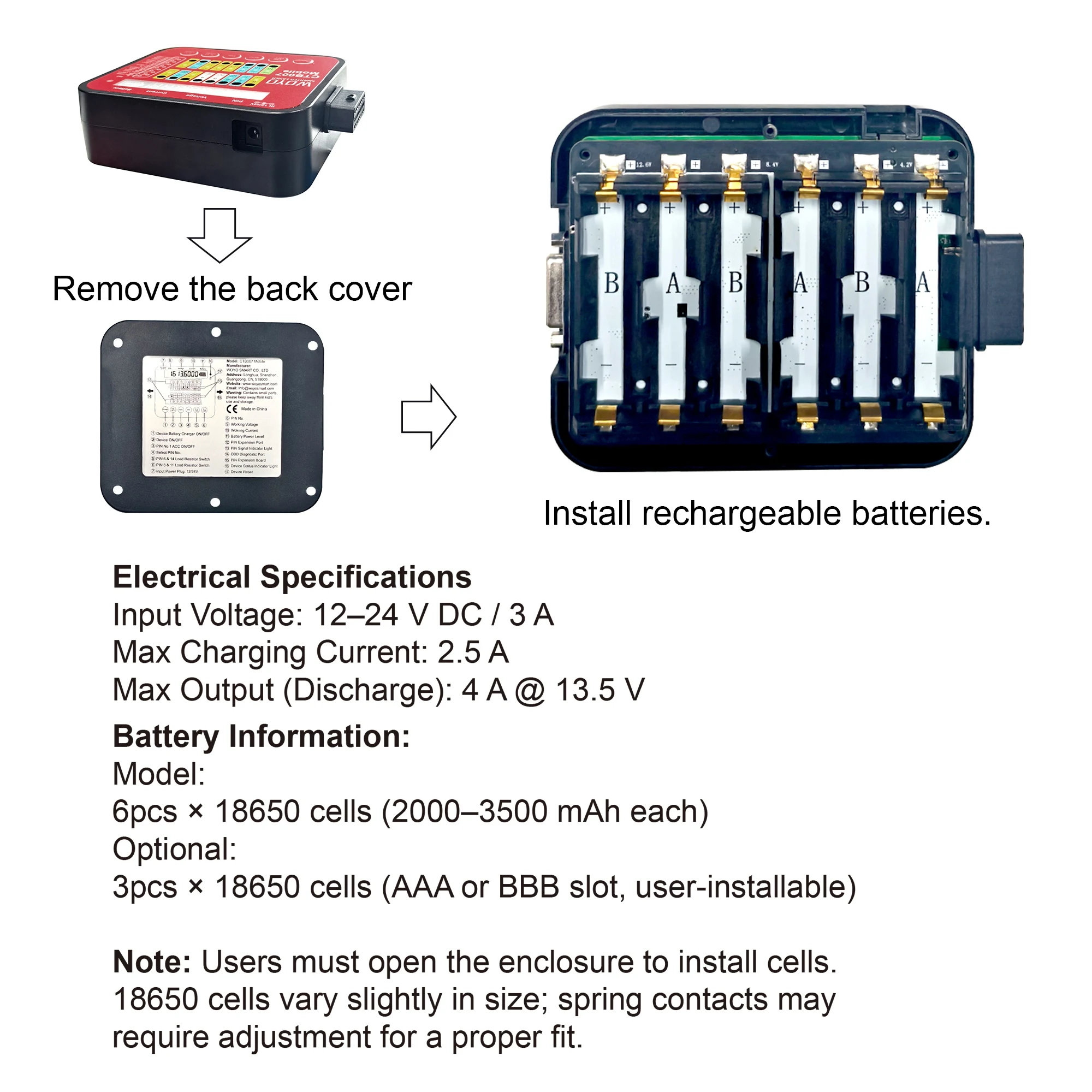

7. Ermöglicht die Installation von sechs 18650-Zellen für den mobilen Einsatz; das Gerät kann die Batterien aufladen.
8. Bevor andere Diagnosegeräte angeschlossen werden, kann das Gerät den DLC (OBD-Anschluss) auf Fehler wie Kurzschlüsse oder falsche Polarität überprüfen.
9. Bewahrt Fahrzeugeinstellungen beim Batteriewechsel, indem die Fahrzeugstromversorgung (12 V/24 V) erhalten bleibt.
10. Prüft schnell, ob die Porsche OBD-Pins 3 und 7 kurzgeschlossen sind.
