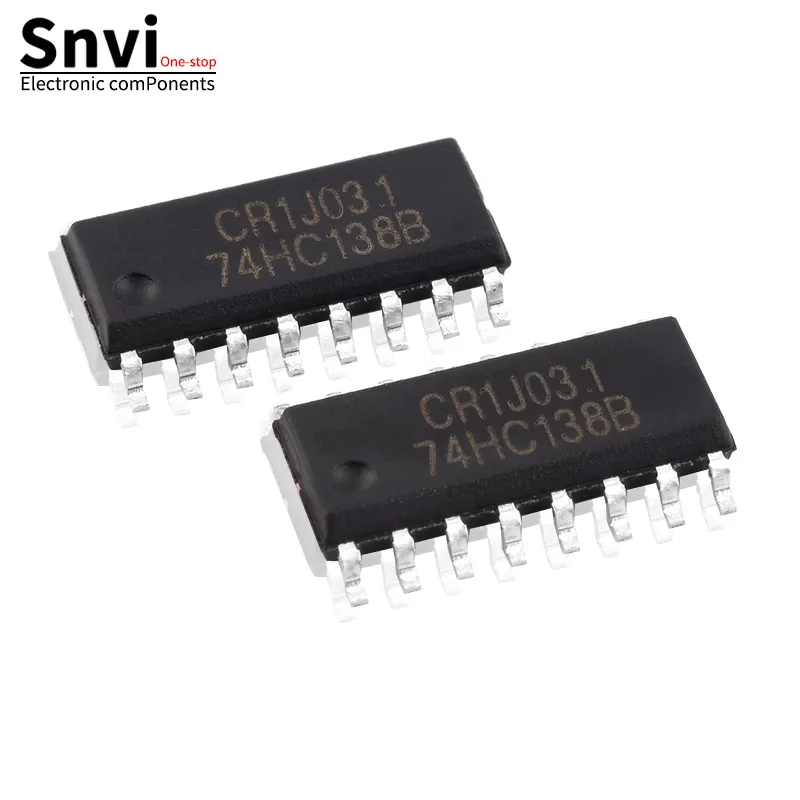

Original authentischer 74HC138B SOP16 FM Fuman Original Decoder (für LED-Anzeigebildschirme) Chip

Produktbeschreibung

PRODUKTBESCHREIBUNG
Produktübersicht
Original authentische 74HC138B
74HC138B ist ein Hochgeschwindigkeits-CMOS-Gerät, pin-kompatibel mit schottky-TTL-Geräten (LSTTL) mit geringem Stromverbrauch und erfüllt den elektrostatischen Entladeschutzstandard Nr. 7A von JEDEC.
Der 74HC138B-Decoder kann drei-Bit-Binär-Weighted-Adressingänge (A0, A1, A2) akzeptieren und bietet bei Aktivierung 8 energieaktiven, gegenseitig exklusiven Ausgänge (Y0 bis Y7).
Der 74HC138B verfügt über drei Aktivierungseingänge: zwei Low-Active (E1 und E2) und eine High-Active (E3).Diese zusammengesetzte Aktivierungseigenschaft ermöglicht eine einfache Parallelerweiterung mit nur 4 Stück 74HC138B-Chips und 1 Wechselrichter und kombiniert in einem 1-32-Decoder (5-Draht-zu-32-Draht).
Wenn ein niederaktiver Aktivierungseingang als Dateneingang ausgewählt und die anderen Aktivierungseingänge als Strobe-Anschlüsse verwendet werden, kann der 74HC138B auch als 8-Ausgangs-Demultiplexer dienen.Unbenutzte Aktivierungseingänge müssen in ihren entsprechenden, hochaktiven oder niedrigaktiven Zuständen aufbewahrt werden.
Produktmerkmale
Funktion zur Auswahl mehrerer Ausgänge
Einfach zu erweiternde mehrere Eingangsklemmen
Ein idealer Speicherchip zur Dekodierung
Low-aktive gegenseitig exklusive Ausgänge
Ausgangsleistung: Standard
Icc-Typ: Integrierter Schaltkreis mittlerer Skala
Betriebsspannung: 3,0 V ~ 5,0 V
Verpackungsart: SOP - 16
Referenzdaten
GND = 0 V; Tamb = 25°C; tr = tf = 6 ns
SymbolParameterBedingungenTypischer WertEinheit
HCHCT

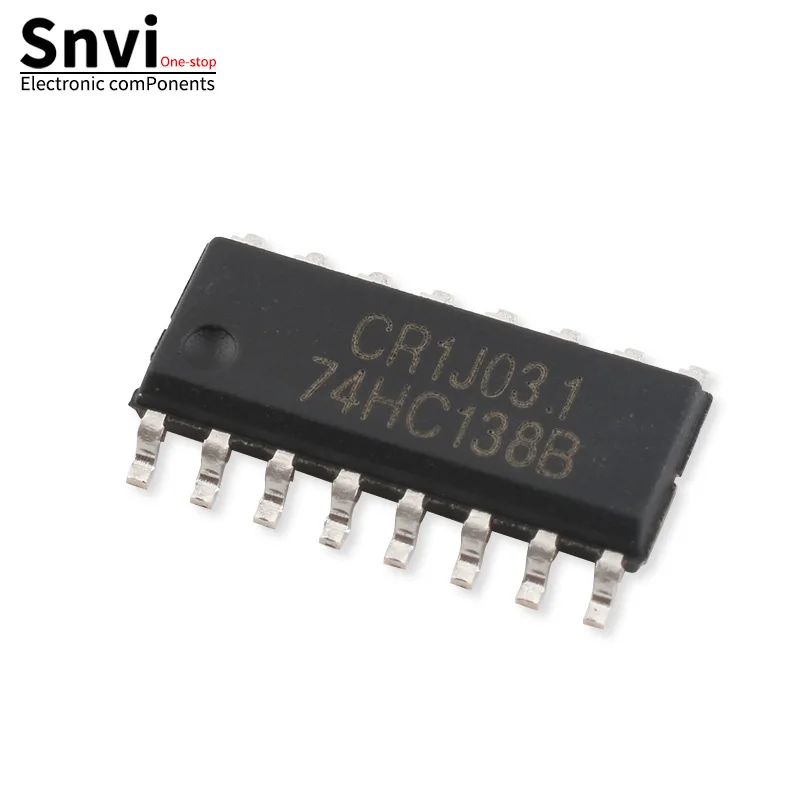

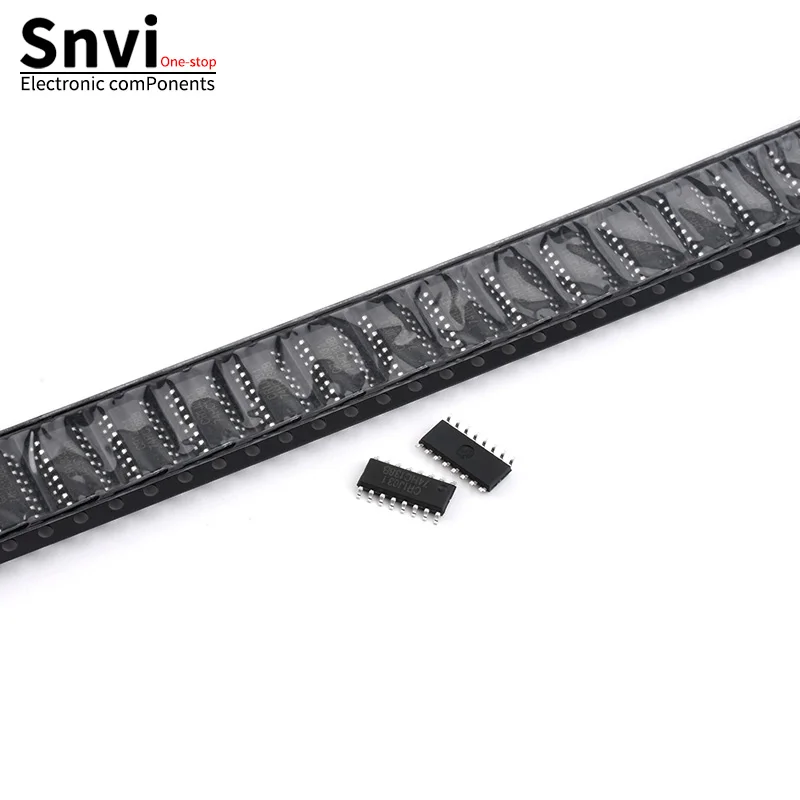

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER
