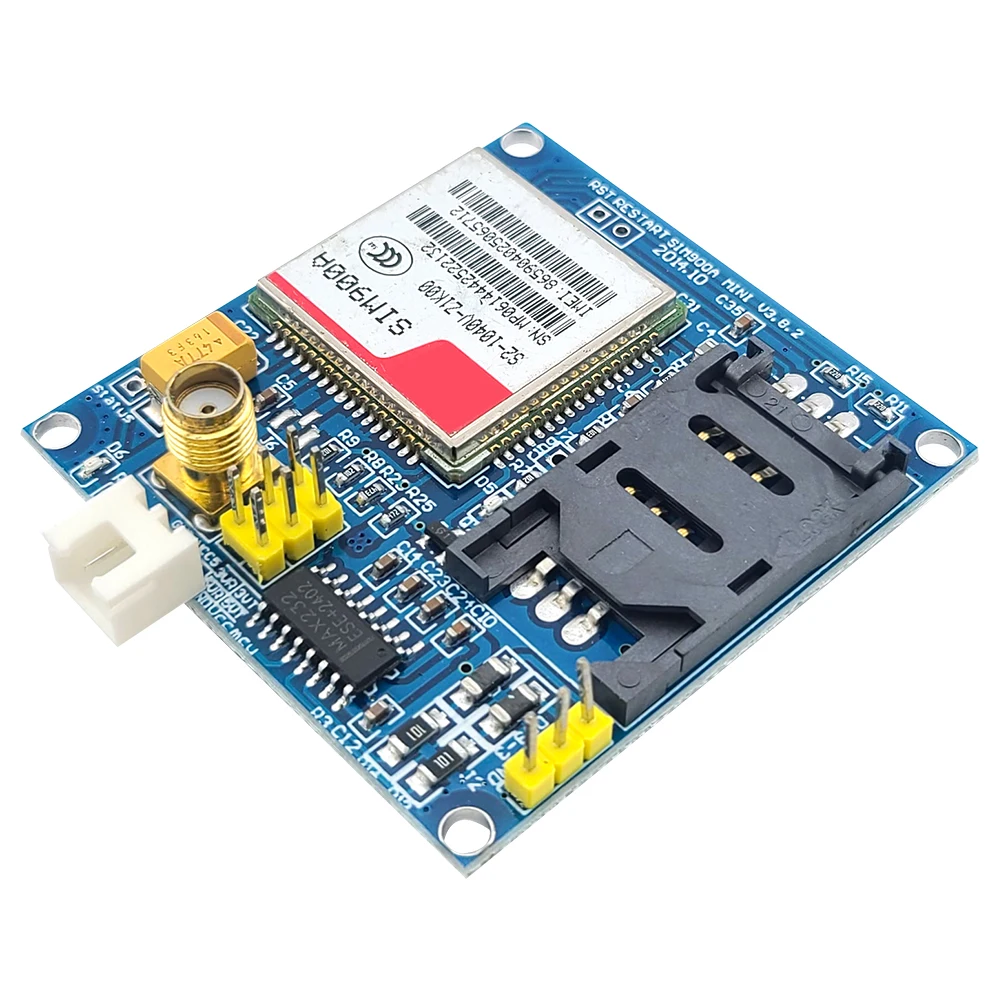

SIM900 SIM900A Entwicklungsboard-Modul mit Antenne GSM GPRS STM32 Drahtlose Datenübertragung übertrifft TC35i

Produktbeschreibung

SIM900 SIM900A Entwicklungsboard-Modul GSM GPRS STM32 Drahtlose Datenübertragung mit Antenne Übertrifft TC35i
Dieses Produkt ist generalüberholt, nicht fabrikneu, und wird ohne technischen Support geliefert. Bitte kaufen Sie es nur, wenn Sie mit seiner Bedienung vertraut sind.
Einführung
Dieses Modul benötigt eine 5V-Stromversorgung. Während der anfänglichen Fehlersuche reicht die USB-Stromversorgung des Computers aus, da wir einen großen 1000μF-Kondensator integriert haben.
Für längere Datenübertragungen mit hohem Stromverbrauch wird eine Gleichstromversorgung von 1A oder mehr empfohlen. Der serielle TTL-Level-Port ist selbstadaptierend und kompatibel mit 3,3V- und 5V-Mikrocontrollern. Er kann direkt an einen Mikrocontroller angeschlossen werden. Der Standby-Strom beträgt ca. 80mA; ein Schlafmodus kann für einen geringen Stromverbrauch von ca. 10mA konfiguriert werden.
Für das Computer-Debugging können je nach individueller Ausstattung entweder USB-zu-232- oder USB-zu-TTL-Adapter verwendet werden.
Unterstützt SMS, Datenübertragung, MMS und Internetzugang. Zur unbeaufsichtigten Fern-Reset-Fähigkeit sind Reset-Header-Pins vorgesehen. Die DTMF-Funktionalität ermöglicht Fernsteuerungsoperationen.
Der Vorteil des Moduls liegt in der Beibehaltung des 232-Ports, der die Überwachung von Low-End-Mikrocontrollern der 51er-Serie und die Befehlsausführung von Modulen während des Lernens oder der Entwicklung ermöglicht. Dies erleichtert eine schnellere Fehlerbehebung und spart Entwicklungs- und Lernzeit. [Unterstützt 2G-SIM-Karten]
Die TTL-Pegel dieses Moduls sind mit 3,3-V-Systemen kompatibel. 5-V-TTL-Systeme erfordern ein 232er-Steuermodul.
Eigenschaften
1. Serienschaltung: Integriert TVS- und Ferritperlen-Schutzkomponenten, um die Platine vor Überspannungen und Hochspannungsschäden zu schützen.
2. SIM-Karten-Schaltung: Erweitert mit SMF05C elektrostatischem Entladungsschutz-Chip.
3. Antennenschaltung: Gewährleistet ein kurzes, gerades Design, um eine optimale Signalstärke zu garantieren.
4. PCB-Layout: Alle Schnittstellen sind deutlich mit Siebdruckbeschriftungen gekennzeichnet, um eine einfache Weiterentwicklung zu ermöglichen. Das Design entspricht vollständig dem Hardware-Designhandbuch des SIM900A.
5. Einzelne 5V-Stromversorgungsschnittstelle: Gegen Verpolung geschützt, um Schäden an der Platine zu vermeiden. Die anfängliche Fehlersuche über die USB-Stromversorgung des Computers ist ausreichend; für längere Datenübertragungen, die eine höhere Leistung erfordern, wird eine Gleichstromversorgung von 1A oder mehr empfohlen.
6. Einzelne TTL-Schnittstelle: Unterstützt sowohl 3,3V- als auch 5V-Mikrocontroller. Dies umfasst 5V-Mikrocontroller wie die 51er-Serie und 5V-Mikrocontroller wie den STM32.
7. Zwei Antennenschnittstellen: SMA-Antennenanschluss und IPXMINI-Antennenanschluss (standardmäßig nicht verlötet).
8. Eine 232-Level-Schnittstelle: Dies ermöglicht die direkte Verbindung zu einem Computer über ein 232-zu-USB-Seriellkabel. Alternativ kann ein USB-zu-TTL-Adapter verwendet werden, abhängig von Ihrem verfügbaren Zubehör.

Produktdetails in Bildern

Produkteigenschaften

Anwendung

Computer

Markenname

UICPAL

Menge

1

Hochbetriebenes Chemikalienunternehmen

Keine

Paket

SMD

Ursprung

CN (Herkunft)

ist kundenspezifisch

Ja

Zustand

Neu

Typ

Modul
