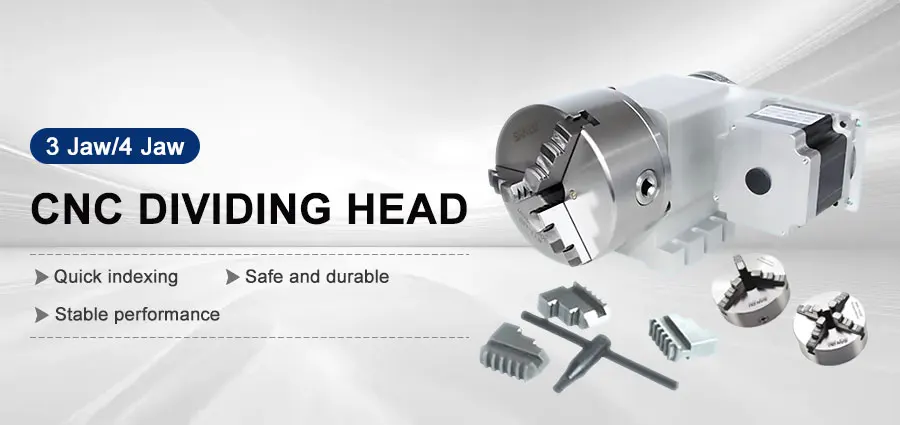

Spannfutter K11-130, 3 Backen / K12-130, 4 Backen mit Nema34-Schrittmotor, CNC-Indexierkopf, Durchgangslochdurchmesser 30 mm, A-Achse, drehbar

Produktbeschreibung

1 Stück K11-130 3 Backen/K12-130 4 Backen/Kein Spannfutter CNC Indexierungskopf mit Nema34 Schrittmotor
Einstellung des Impulsequivalenten der vierten Achse
Mach3-Systemeinstellungen: Anzahl der für 1 Grad erforderlichen Impulse
(Anzahl der Impulse pro Motorrevolution x Treiberunterteilung Nummer x Reduktionsverhältnis) + 360 Grad
Zum Beispiel ein zweiphasiger 86-Motor, Unterteilung 16, Untersetzungsverhältnis 4:1
(200x16x4)-360=35,5555555555)
Weihong-Systemeinstellungen: Der durch einen Impuls bewegte Winkel
360 Grad + (Anzahl der Impulse pro Motorrevolution x Treiberunterteilung Nummer x Untersetzungsverhältnis)
Zum Beispiel: zweiphasiger 86-Motor, Unterteilung Nummer 16, Untersetzungsverhältnis: 1
360-(200x16x4)=0,028125
Wenn stattdessen die X- oder Y-Achse verwendet wird, ist der Algorithmus
Umfang + (Anzahl der Impulse pro Motorrevolution x Treiberunterteilung Nummer x Untersetzungsverhältnis)
Um runde Stangen unterschiedlicher Größe zu gravieren, muss das entsprechende Gewicht eingestellt werden

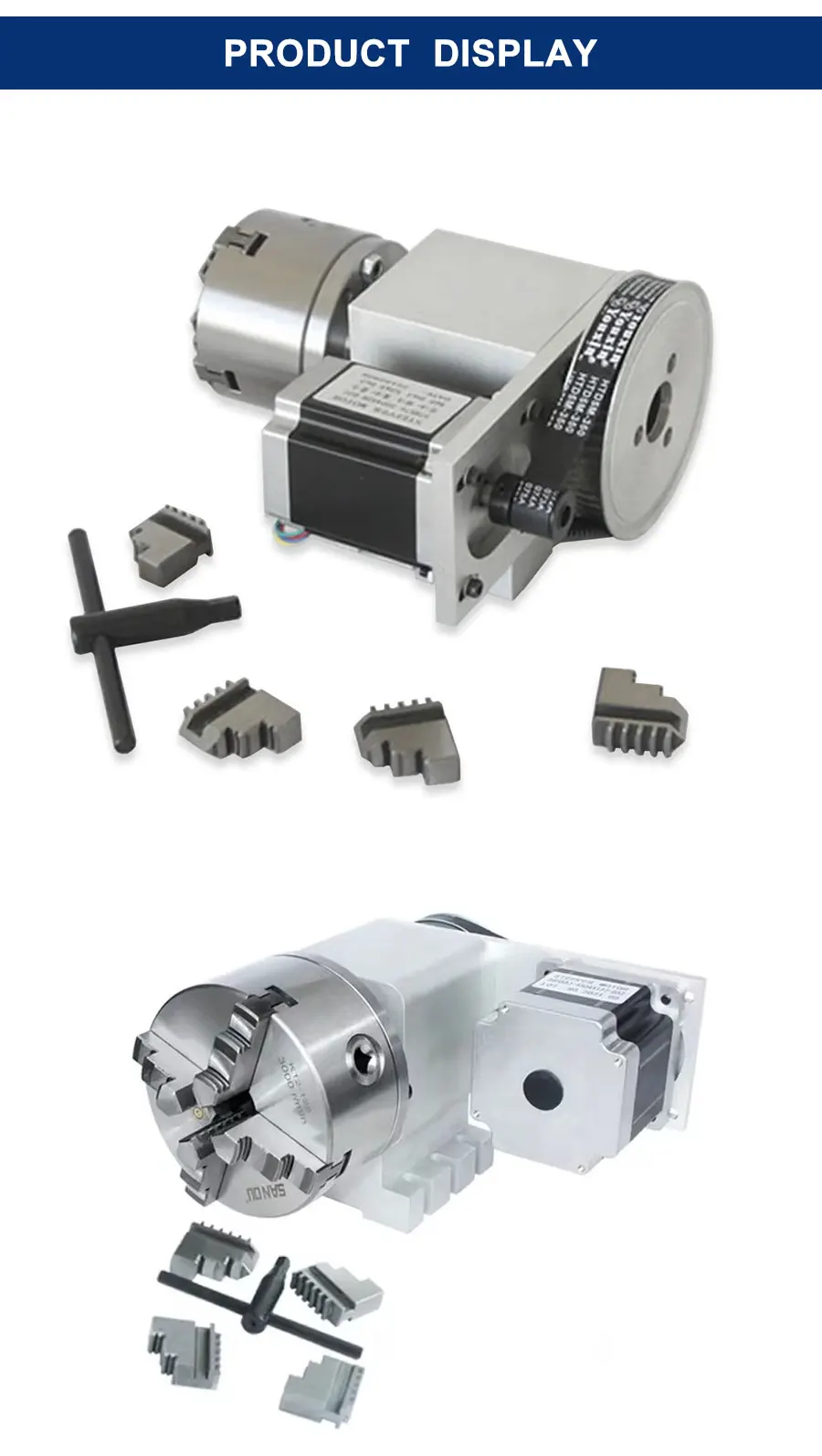

Produktdetails in Bildern

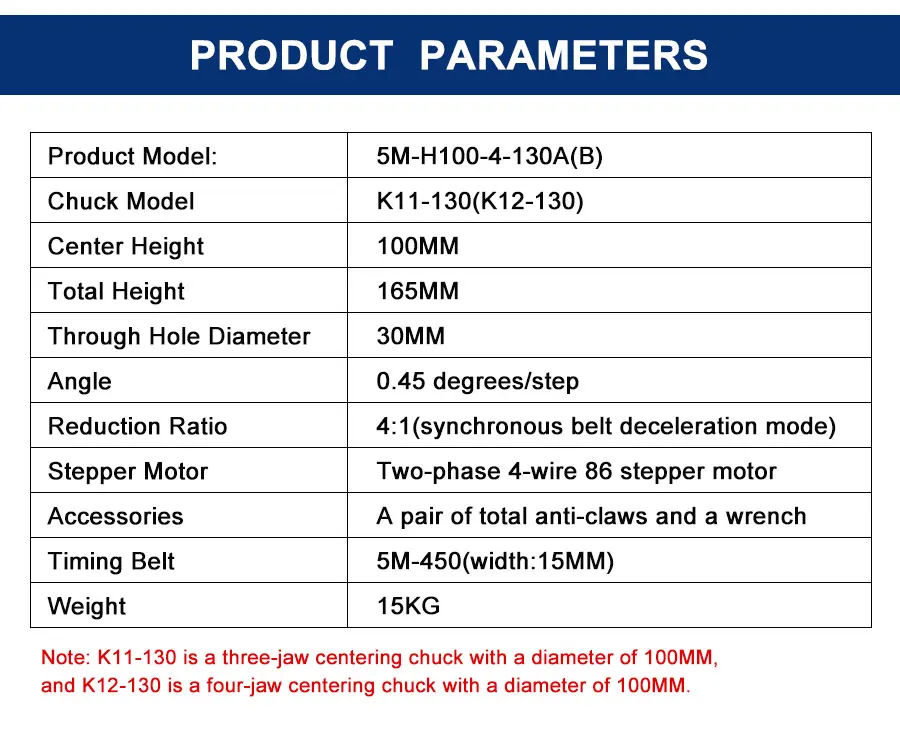

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Ladestatus

Nein

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Modellnummer

K11-130 / K12-130

Zertifizierung

NONE

CNC oder nicht

CNC

Reduction ratio

4:1

Angle

0.45 degrees / step

Through-hole diameter

30MM

Synchronous belt

5M-450 (width 15MM)

Power

Electric

JAW 1

3

JAW 2

4
