4-Kanal-PWM-Lüftergeschwindigkeitsregler für Servergehäuse mit manueller Knopfeinstellung, DC 12 V, 3 A, 4-Draht-Lüftergeschwindigkeitsregler-Schalter

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–12 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Features

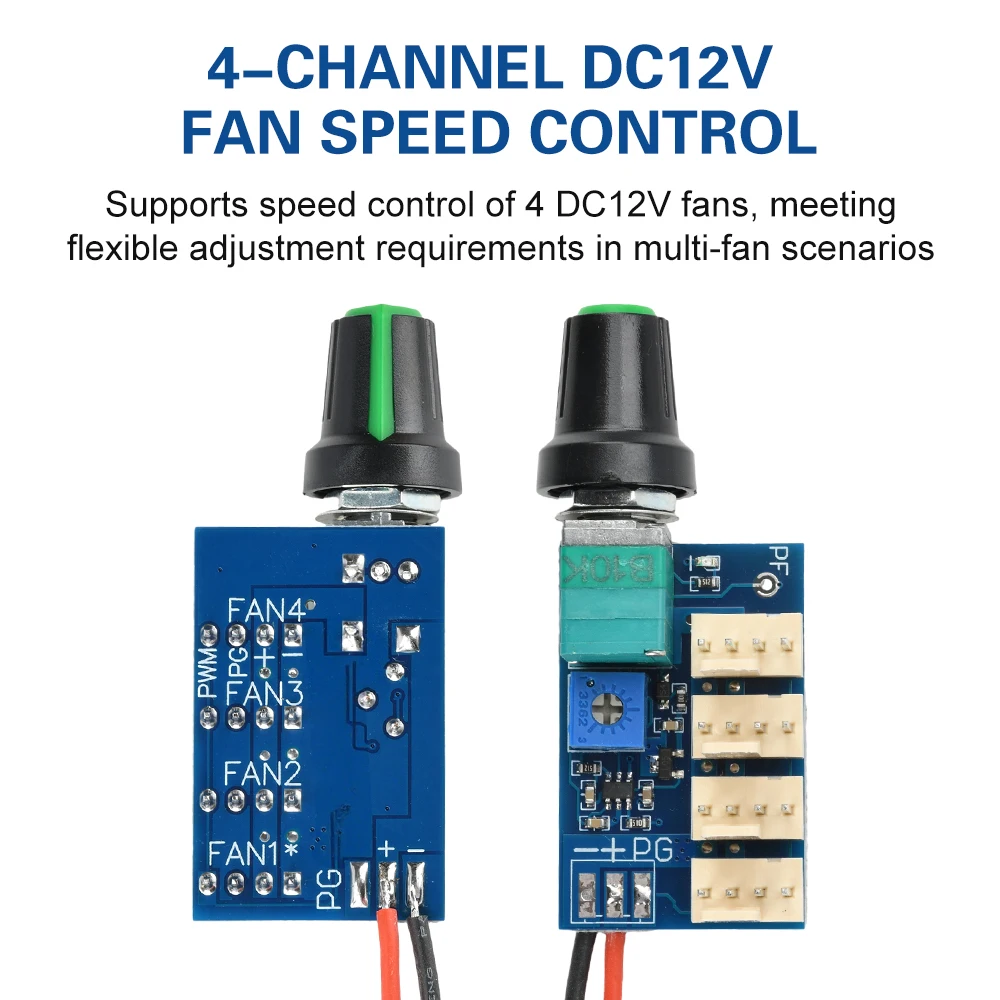

1.Unterstützt die Geschwindigkeitsregelung für 4 12-V-Gleichstrom-Lüfter und erfüllt so flexible Anpassungsanforderungen in Szenarien mit mehreren Lüftern
2.Unterstützt 3A-Stromausgang und liefert eine stabile Stromversorgung für mehrere Lüfter, geeignet für Gehäuse und Server usw.3.Verwendet die 4-Draht-PWM-Geschwindigkeitsregelungstechnologie mit einem Knopf zur manuellen Einstellung und ermöglicht so eine präzise Steuerung der Lüftergeschwindigkeit
4.Integrierte Schalterfunktion für einfache und intuitive Bedienung, sodass Benutzer das Gerät schnell starten/stoppen können
5.Reduziert die Lüftergeschwindigkeit durch Geschwindigkeitsregelung, minimiert effektiv Geräusche und bietet Benutzern eine ruhigere Arbeitsumgebung
Parameter
Betriebsspannung: DC12V, kann bei Spannungen zwischen 8 und 15 V betrieben werden.Bitte stellen Sie sicher, dass die Lüfterspannungen konsistent sind.
Lüfterstrom: Der maximale Gesamtstrom für 4 Lüfter beträgt 3 A.Bitte mit etwas Spielraum verwenden.
Eigenverbrauch der Leiterplatte: Weniger als 20 mA, wenn keine Lüfter angeschlossen sind.
PWM-Signalmodus: 5 V 25 kHz
Ausgangsbereich des PWM-Signals: 0 %–100 %
Anfangsbereich der PWM-Einstellung: 0 %–60 %

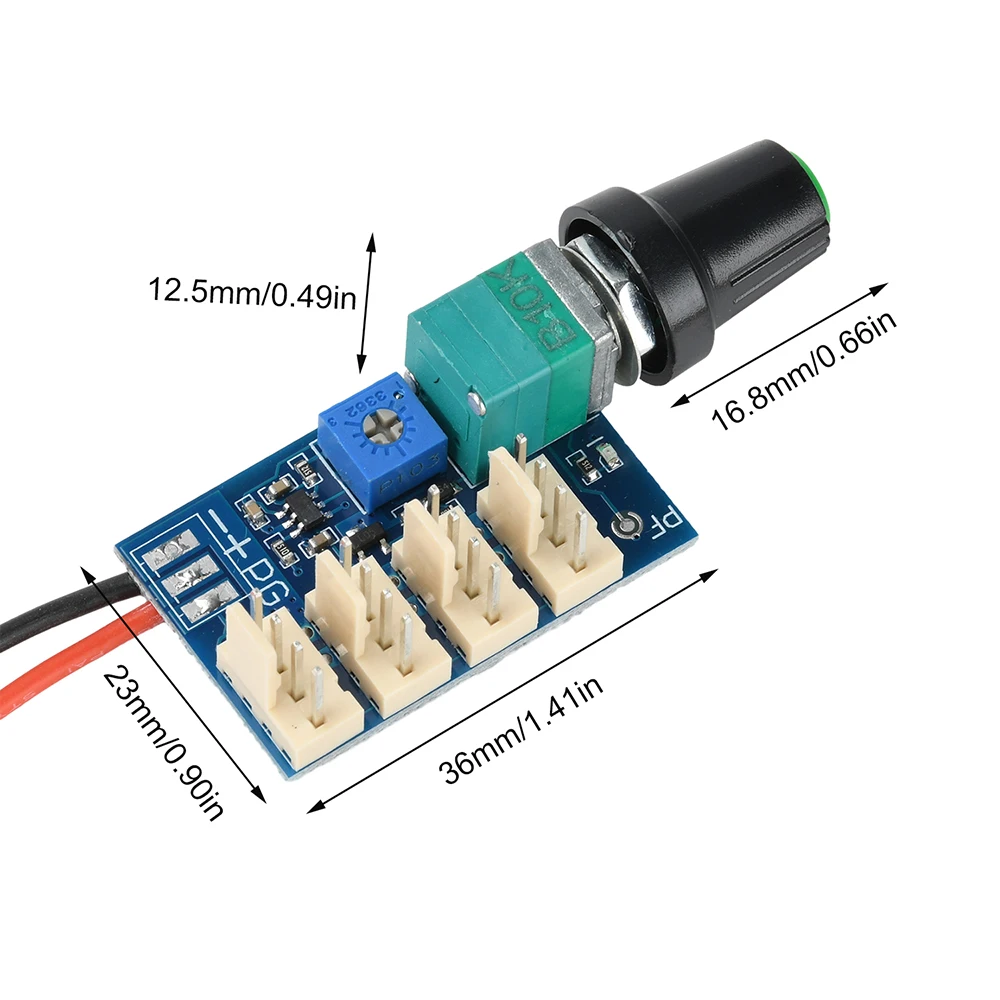

Ausgangsschnittstellentyp: 2510-4P-Offset, Standard-CPU- und Gehäuselüfteranschlüsse, Stiftabstand 2,54 mm
Funktionsbeschreibung
Stellen Sie sicher, dass die Polarität und die Netzspannung korrekt sind.Schließen Sie zur Verwendung das Netzteil und den Lüfter an.Das Potentiometer ist vollständig geschlossen, wenn es gegen den Uhrzeigersinn gedreht wird, und beim Drehen im Uhrzeigersinn vollständig geöffnet.
Der kleine einstellbare Widerstand auf der Platine (Anpassung der Startgeschwindigkeit) dient zur Anpassung der Geschwindigkeit an der ersten Startposition.
Wenn sich die Geschwindigkeit des Lüfters in die entgegengesetzte Richtung der Einstellung ändert, bedeutet dies, dass es sich bei dem Lüfter um einen Umkehrsequenz-Lüfter handelt.In diesem Fall muss der (PF)-Einstellungspunkt mit dem Lot kurzgeschlossen werden.Stellen Sie sicher, dass die Stromversorgung unterbrochen ist, bevor Sie diesen Vorgang durchführen, um Schäden zu vermeiden!Nach dem Kurzschließen wechselt das PWM-Signal in die entgegengesetzte Richtung der Einstellung, sodass der Lüfter mit Rücksequenz in Vorwärtsrichtung eingestellt werden kann.
Wichtiger Hinweis

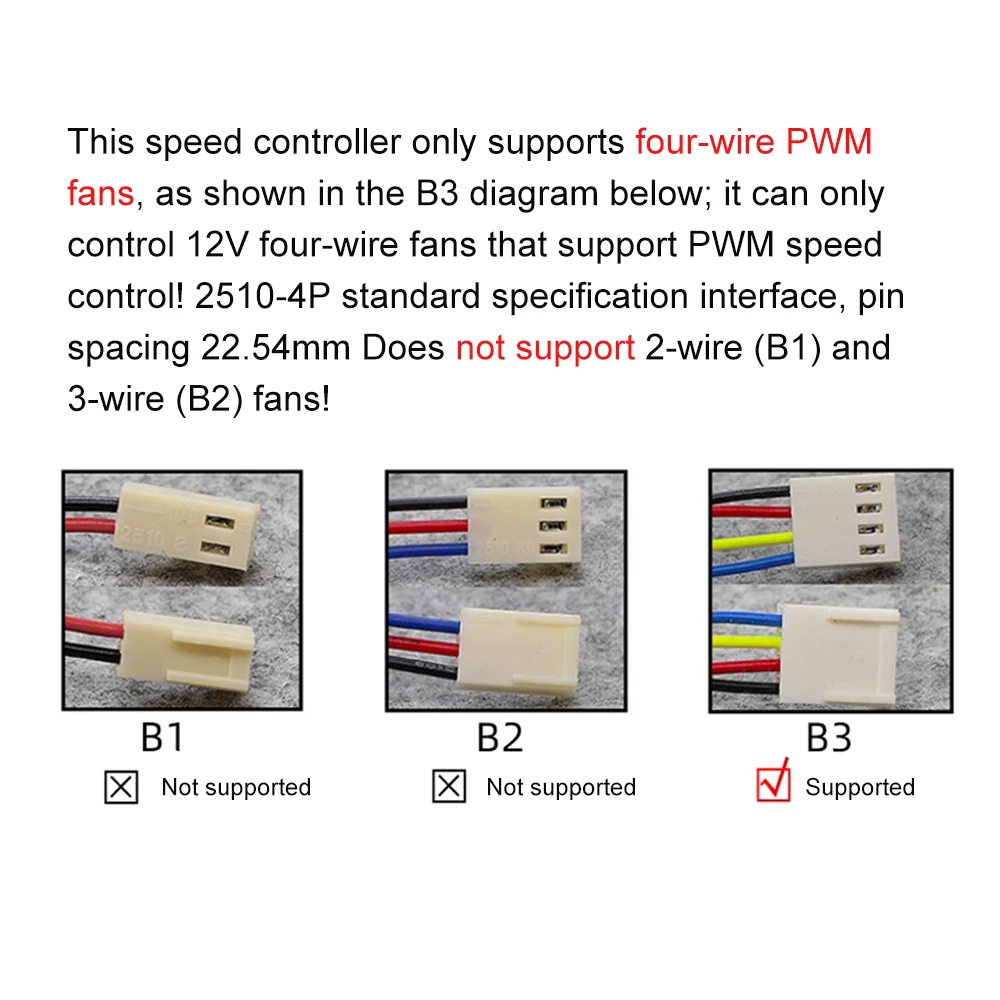

Hierbei handelt es sich um einen Vierdraht-PWM-Lüftergeschwindigkeitsregler, der nur 12-V-Vierdraht-Lüfter steuern kann, die die PWM-Geschwindigkeitsregelung unterstützen, wie z. B. viele 12-V-Vierdraht-Gehäuse oder CPU-Lüfter.Es kann keine Zwei- oder Dreileiterlüfter steuern!!!
