Original authentische EGmicro EG2103, EG2106, EG2131, EG2132 SOP8 Gate-Treiberchips

Produktbeschreibung

PRODUKTBESCHREIBUNG
Produktübersicht
Original authentisch
1.EG/EGmicro EG2103 SOP8
1.Features
Hochseitiges, schwebendes Bootstrap-Stromversorgungsdesign mit einer Spannungsfestigkeit von bis zu 600 V
Kompatibel mit 5V- und 3,3V-Eingangsspannungen
Maximale Frequenzunterstützung: 500 kHz
Unterspannungsschutz für VCC- und VB-Pin-Stromversorgung
Niedrigseitiger VCC-Spannungsbereich: 10–20 V
Ausgangsstromfähigkeit: IO+/- 0,3 A/0,6 A
Eingebaute Totzeit-Steuerkreis
Der HIN-Eingangskanal ist auf hohem Pegel aktiv und steuert den hohen HO-Ausgang
Der LIN-Eingangskanal ist bei niedrigem Pegel aktiv und steuert den LO-Ausgang auf niedriger Stufe
Weniger externe Komponenten
Verpackungsart: SOP-8
2.Beschreibung
EG2103 ist ein kostengünstiger dedizierter Gate-Treiberchip für MOSFETs und IGBTs.Es integriert intern eine Verarbeitungsschaltung für den Logiksignaleingang, eine Unterspannungsschutzschaltung, eine Pegelverschiebungsschaltung, eine Impulsfilterschaltung und einen Ausgangsantriebsschaltkreis.Es wird speziell in bürstenlosen Motorsteuerungen und Antriebskreisen in DC-DC-Netzteilen verwendet.
Die hohe Betriebsspannung von EG2103 kann bis zu 600 V erreichen, und der niedrige Vcc-Stromversorgungsspannungsbereich beträgt 10 V ~ 20 V.Dieser Chip verfügt über einen in den HIN-Eingangskanal integrierten 200K-Pulldown-Widerstand und einen in den LIN-Eingangskanal integrierten 200K-Pulldown-Widerstand.Wenn sich der Eingang im schwebenden Zustand befindet, befinden sich die MOSFETs der oberen und unteren Leistung im ausgeschalteten Zustand.Die Ausgangsstromfähigkeit beträgt IO+/- 0,3/0,6A und verwendet eine SOP8-Verpackung.
3.Anwendungsbereiche

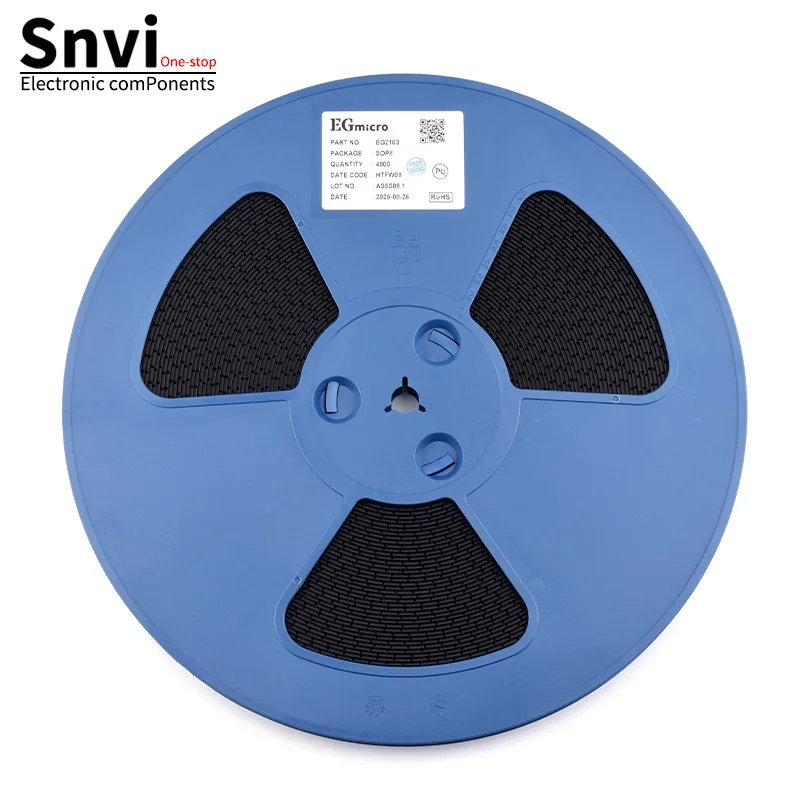

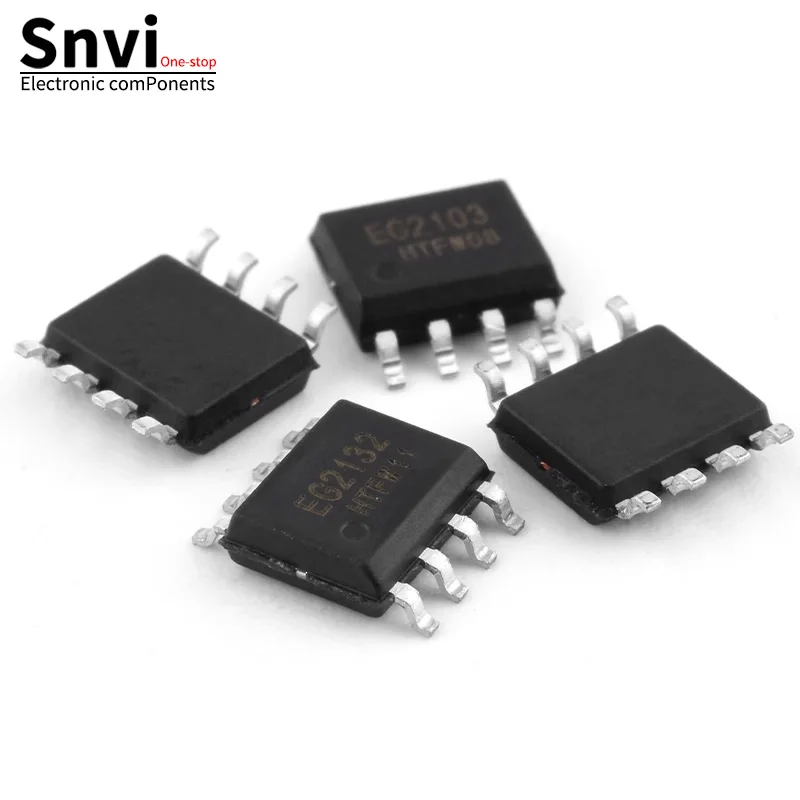

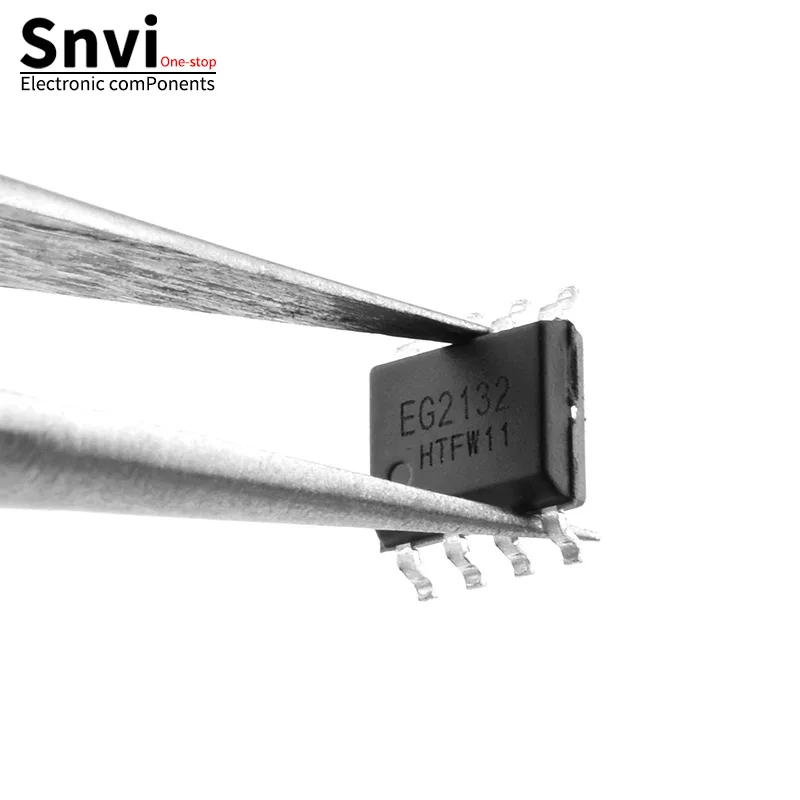

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Choice

yes

semi_Choice

yes
