Dual-Z-Achsen-Upgrade-Kit mit Leitspindel-Schrittmotor für Creality Ender 3/Ender 3 Pro/Ender 3 V2 3D-Druckerteile

Produktbeschreibung

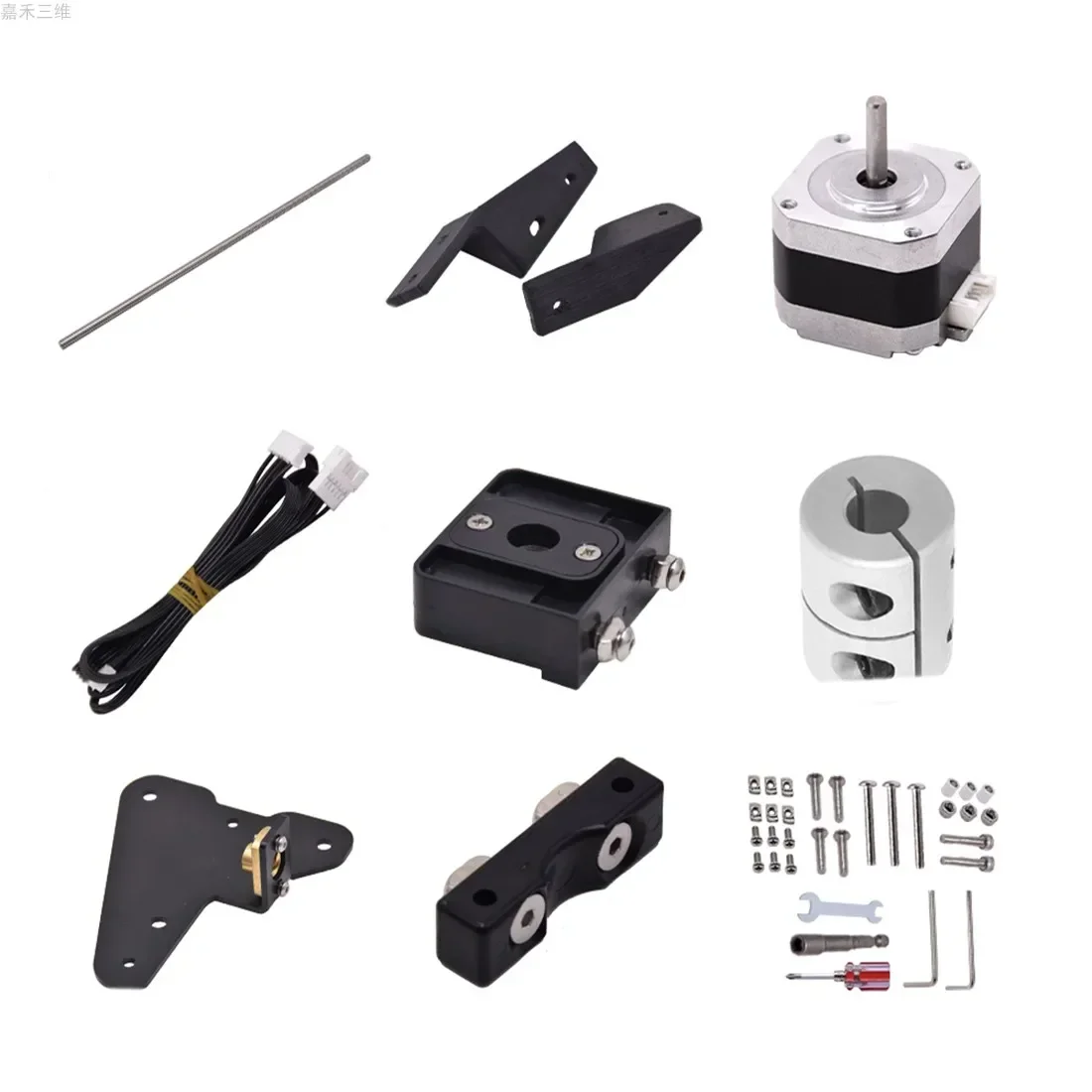

Das Paket beinhaltet
1 Stück 42-34 Schrittmotor
2 Stück Führungsschienenlager für Gewindespindeln
1 Satz Stromversorgungshalter
1 PC-Kupplung
1 Stück Z-Achsen-Leitspindelhalterung
1 Stück Dual-Z-Schrittmotorkabel
1 Stück Z-Motorhalterung mit Schrauben und T-Muttern
1 Stück 365mm T8 Gewindespindel
1 Set mit allen passenden Schrauben und Werkzeugen
Installationsschritt: Assistent
1) Schalten Sie den Drucker aus, ziehen Sie das Netzkabel ab, lösen Sie dann mit einem Inbusschlüssel die beiden Schrauben, mit denen das Netzteil befestigt ist, und entfernen Sie anschließend das Netzteil.
2) Montieren Sie die Kupplung am Schrittmotor und ziehen Sie die Schrauben fest.Verwenden Sie Innensechskantschrauben und eine Z-Achsen-Motorhalterung, um den Motor am Aluminiumprofil zu befestigen.
3) Entfernen Sie alle Schrauben der Blechriemenscheibe auf der rechten Seite der X-Achse.
4) Befestigen Sie das Z-Achsen-Blech mit langen Schrauben und installieren Sie es auf dem rechten Blech der X-Achse.Schrauben Sie die T8-Schraube in die Mutter des Kupplers und ziehen Sie die Schraube des Kupplers fest.
5) Installieren Sie das Dual-Z-Schrittmotorkabel am Motherboard und schließen Sie zwei Z-Motoren an.
6) Montieren Sie die Kreuzschlitzschraube und die Bootsmutter am Netzteilhalter, um das Netzteil zu installieren.
7) Platzieren Sie die Führungsschienenlagerung der Leitspindel auf der linken und rechten Seite des X-Achsen-Aluminiumprofils und lassen Sie die Z-Achse in die höchste Position steigen.Wenn eine Seite uneben ist, drehen Sie den entsprechenden Kupplungsmechanismus im Uhrzeigersinn.
8) Installieren Sie die Führung des Leitschraubenlagers und ziehen Sie die Schrauben fest, wobei Sie auf die Ausrichtung der Montagebasis achten müssen.

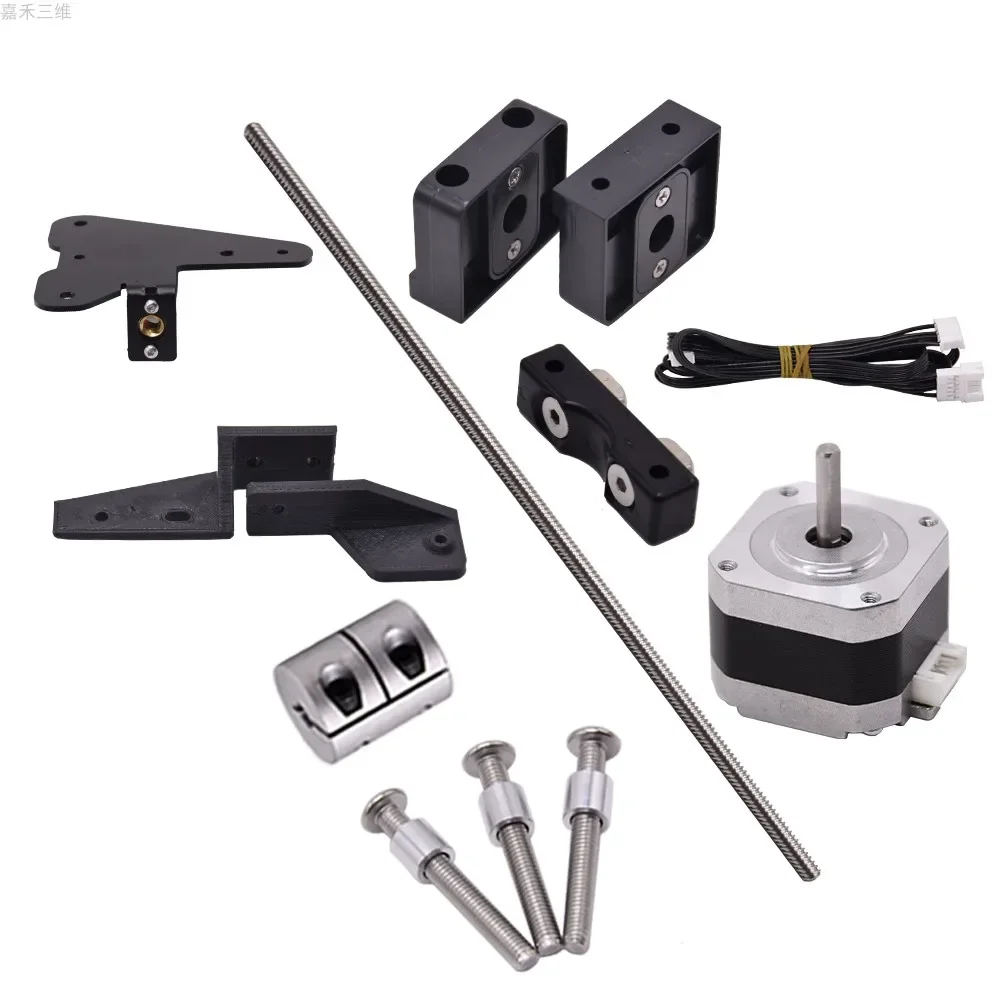

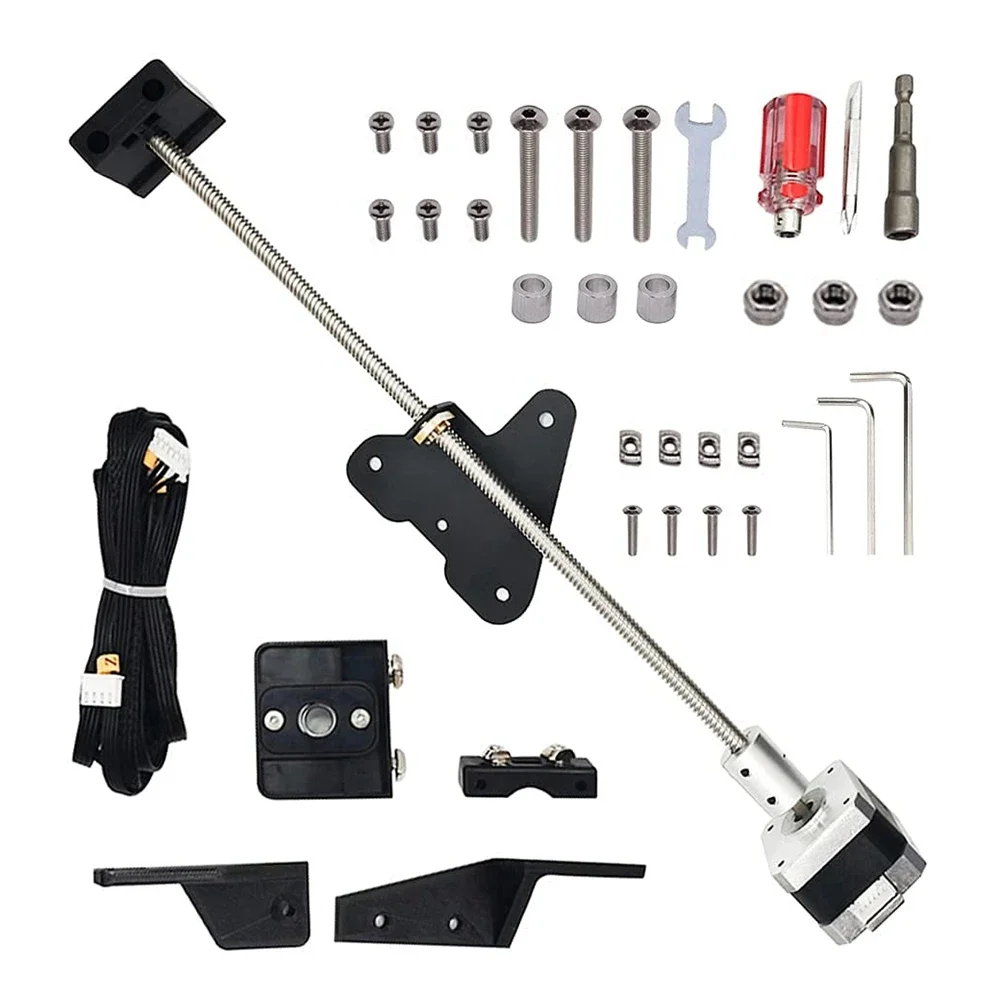

Produktdetails in Bildern

Produkteigenschaften

Markenname

NoEnName_Null

Hochbetriebenes Chemikalienunternehmen

Keine

Artikelform

andere

Ursprung

CN (Herkunft)

Montage Erforderlich

no

Kontrollmethode

andere

Artikeltyp

J-head
