6A Hochstrom-Lithiumbatterie, aktive Ausgleichsplatine, 3S, 4S, 6S, 8S, 17S, aktives Ausgleichs-Energieübertragungsmodul

Produktbeschreibung

Produkteigenschaften
1. Mehrere Konfigurationen verfügbar: 3S, 4S, 6S, 8S und 17S. Kompatibel mit ternären Lithium-, Lithium-Eisenphosphat- und Lithium-Titanat-Batterien.

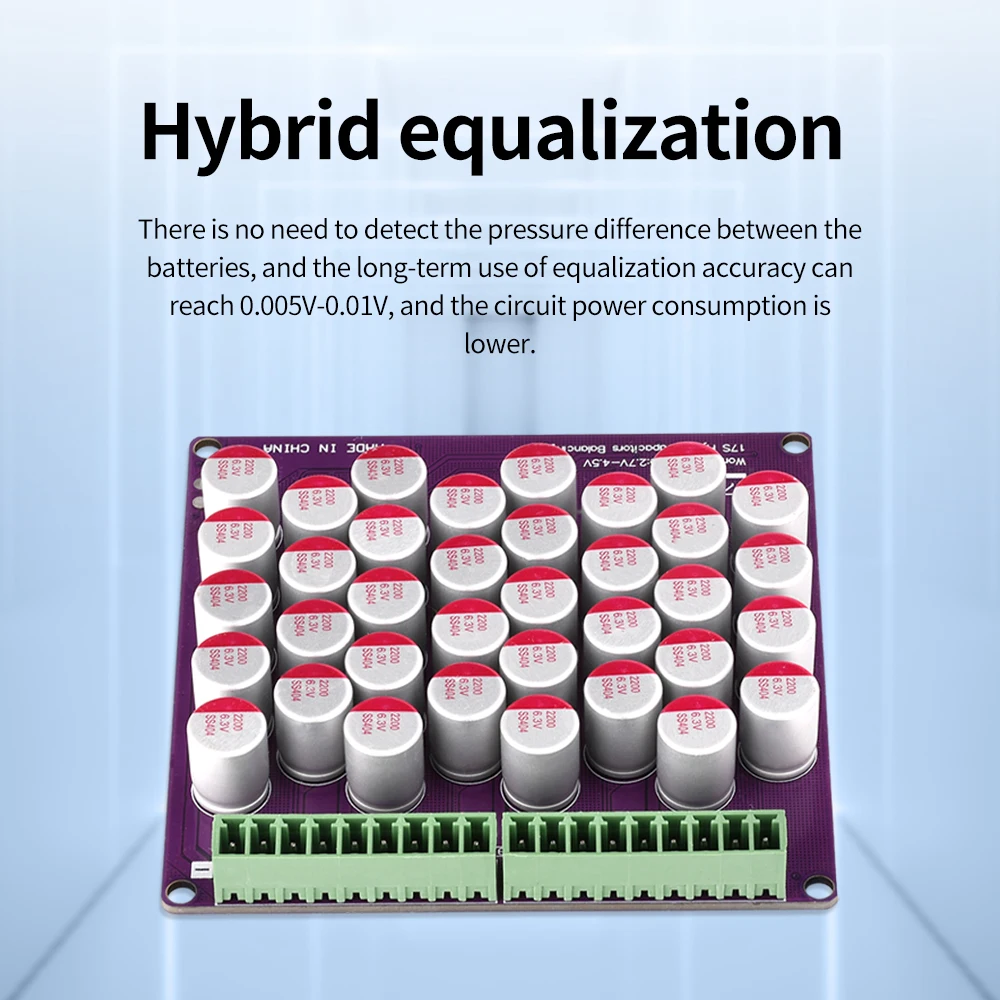

2. Das Hybrid-Balancing vereinfacht Komplexität, indem es die Notwendigkeit zur Erkennung von Spannungsdifferenzen zwischen Zellen eliminiert. Die Energieübertragung erfolgt direkt über kapazitive Kopplung zwischen benachbarten Zellen, gefolgt von einer hochfrequenten, äquivalenten Parallelschaltung. Mikrocontroller-basierte Steuerung gepaart mit niederohmigen MOSFETs liefert eine hervorragende Leistung bei geringem Stromverbrauch und einen hocheffizienten, präzisen Balancing. Die langfristige Balancing-Genauigkeit erreicht 0,005V-0,01V, bei reduziertem Stromverbrauch der Schaltung.

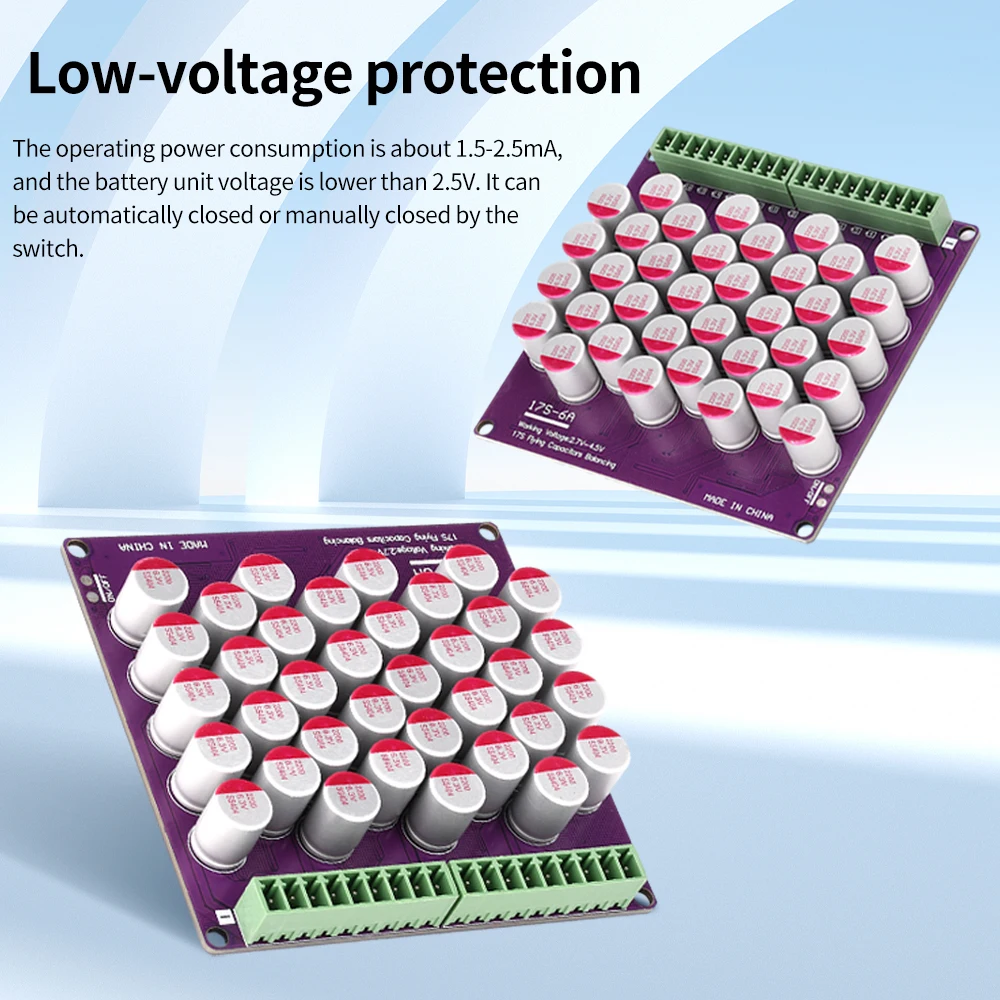

3. Betriebsstromverbrauch ca. 1,5–2,5 mA. Schaltet sich automatisch ab, wenn die Spannung einer einzelnen Zelle unter 2,5 V fällt, oder kann manuell über einen Schalter deaktiviert werden.
4. Der maximale Ausgleichsstrom beträgt ca. 6A. Der Strom steigt mit größerer Spannungsdifferenz: ~6A bei 1V Differenz; ~3A bei 0,5V; ~1,2A bei 0,2V (Parameter gemessen mit 4S Lithium-Power-Batterien und 10cm 0,75mm² Kabel; Spannung am On-Board-Anschluss gemessen).

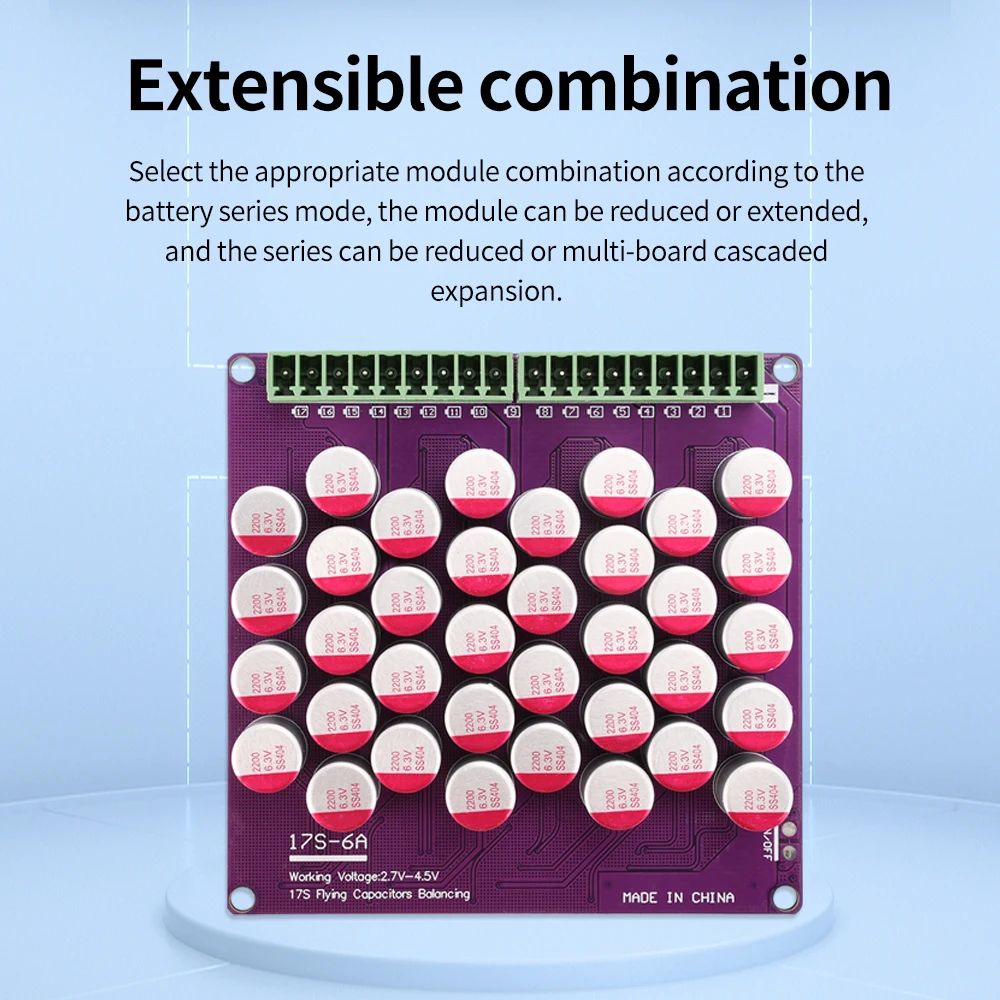

5. Modulare Skalierbarkeit: Wählen Sie geeignete Modulkombinationen basierend auf der Batterieserienkonfiguration. Module können kaskadiert oder erweitert werden; Serienreduzierung oder Kaskadierung mehrerer Platinen ist realisierbar. Spezifische Anschlussmethoden entnehmen Sie den Diagrammen.
Produktspezifikationen

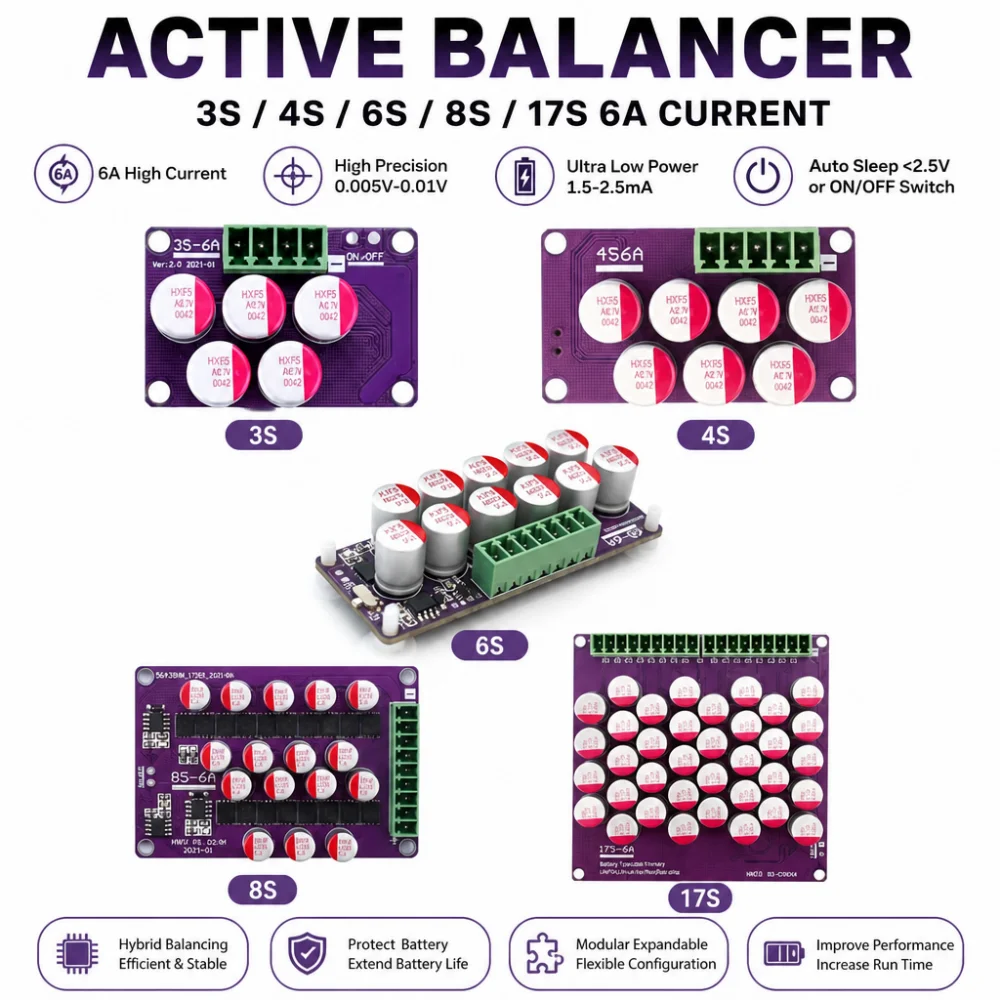

Modellvarianten: 3S/4S/6S/8S/17S
Ausgleichsmethode: Aktiver Energieübertragungsausgleich
Ausgleichsstrom: Maximal 6 A (steigt mit der Spannungsdifferenz, nimmt umgekehrt ab)
Genauigkeitsausgleich: 0,01 V
Betriebsstromverbrauch: 1,5mA-2,5mA
Unterspannungsschutz

Produktdetails in Bildern

Produkteigenschaften

Markenname

Gaqqee

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3S/4S/6S//8S/17S

Verlustleistung

Product testing

ist kundenspezifisch

Ja

Menge

1

Betriebstemperatur

Product testing

Anwendung

Computer

Paket

TQFP

Model Variants

3S/4S/6S/8S/17S

Balancing Method

Active energy transfer balancing

Balancing Current

Maximum 6A

Compatible Batteries

Ternary Lithium, Lithium Iron Phosphate, Lithium Titanate Applicable Voltage: 2.5V-4.4V per cell

Matching Cable

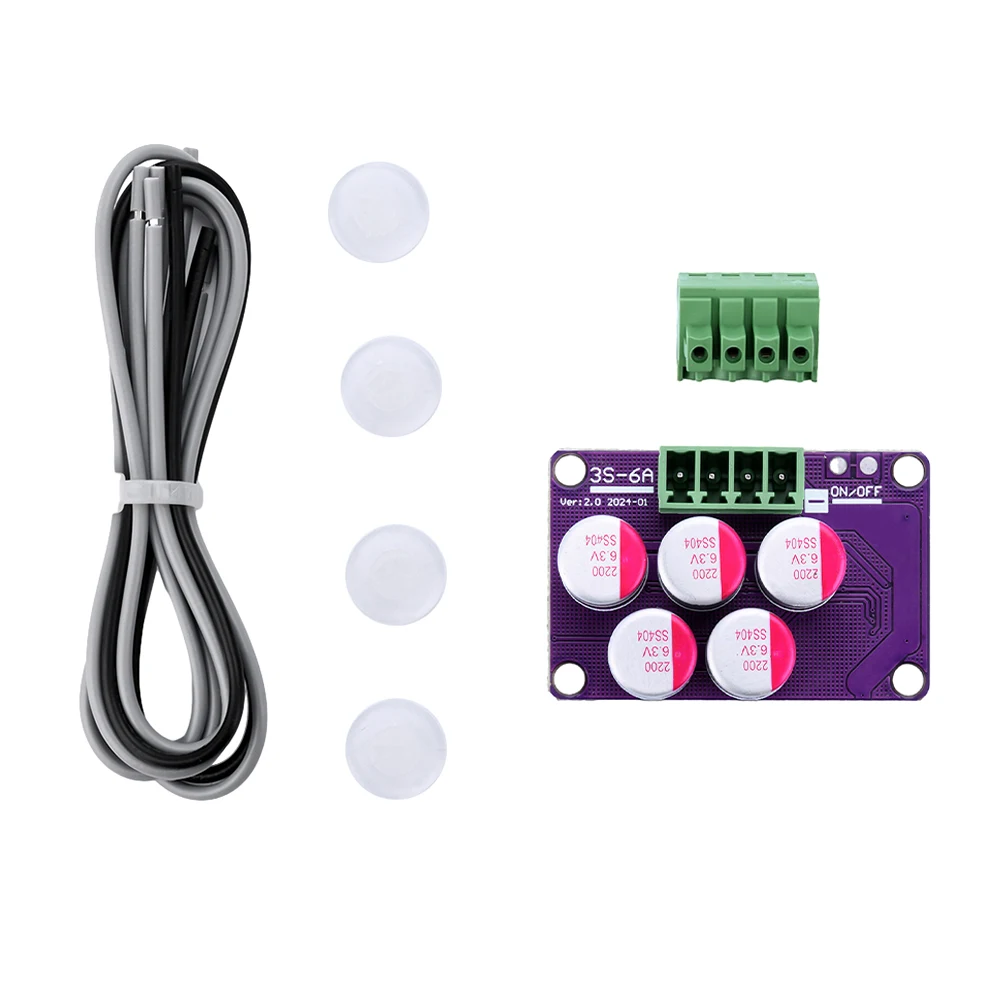

3S/4S/6S/8S cable length 30cm, 17S cable length 40cm (colour randomised)
