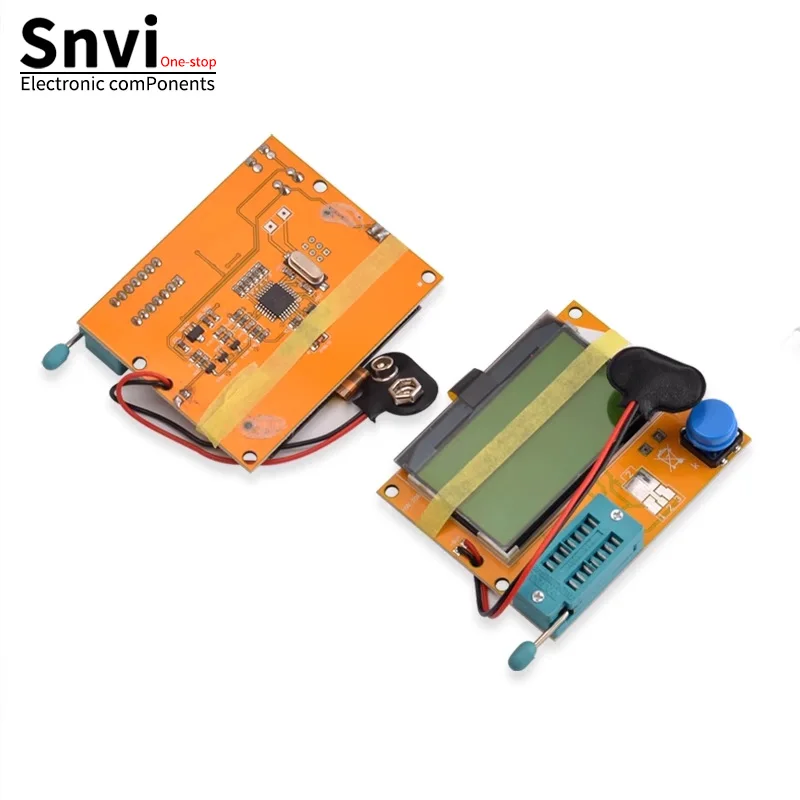

Transistortester LCR-T4 – Grafisch, für Widerstand, Kapazität, ESR, Transistor, Thyristor

Produktbeschreibung

Produktmerkmale
Ein Meisterwerk der Handwerkskunst, ein Modell der exquisiten Verarbeitung
Neu hinzugefügte Funktion zur Erkennung der Einschaltspannung
Erkennt automatisch NPN- und PNP-Transistoren, N-Kanal- und P-Kanal-MOSFETs, Dioden (einschließlich Dual-Dioden), Thyristoren, Trioden, Widerstände, Kondensatoren und andere Komponenten
Testen Sie die Pins der Komponenten automatisch und zeigen sie auf dem LCD an
Kann den Verstärkungsfaktor von Transistoren, MOSFET-Schutzdioden usw. erkennen und die Vorwärtsspannung von Emittertransistoren basierend auf der Grundnummer ermitteln
Misst die Gate-Schwellenspannung und die Gate-Kapazität von MOSFETs
Das Display verwendet ein 12864-LCD (128×64 Zeichen)
Relativ hohe Testgeschwindigkeit.Gültige Komponententests können innerhalb von 2 Sekunden durchgeführt werden (mit Ausnahme großer Kondensatoren, da die Messung großer Kondensatoren eine längere Zeit erfordert und eine Messzeit von 1 Minute normal ist).
Ein-Tasten-Bedienung.Einfach einschalten und mit einer Taste testen.
Stromverbrauch im Abschaltmodus: weniger als 20 nA.
Automatische Abschaltfunktion, die unnötige Abfall vermeiden, Batterieenergie sparen und die Batterielebensdauer verbessern kann.
Das LCD ist ein 12864-LCD-Display mit Hintergrundbeleuchtung, und die Hintergrundbeleuchtungsfarbe ist im Allgemeinen gelbgrün.Die Stromversorgung erfolgt über eine 9-V-Stapelbatterie.Bei längerer Stromversorgung kann ein Akku bestehend aus 2 Lithiumbatterien mit 8,4 V verwendet werden.
Gebrauchsanweisung
Helfen Sie dabei, das Produkt schneller zu verstehen
Verwendet den Mikrocontroller ATmega8, ATmega168 oder ATmega328.
Zeigt die Ergebnisse auf einem 2×16-Zeichen-LCD an.
Ein-Tasten-Bedienung mit automatischer Abschaltung.
Der Abschaltstrom beträgt nur 20 nA und unterstützt den Batteriebetrieb.
Die kostengünstige Version verwendet keinen Quarzoszillator und unterstützt die automatische Abschaltung.Die 1.05k-Versionsoftware für ATmega168 oder ATmega328 nutzt den Schlafmodus, um den Stromverbrauch zu senken, wenn er nicht gemessen wird.

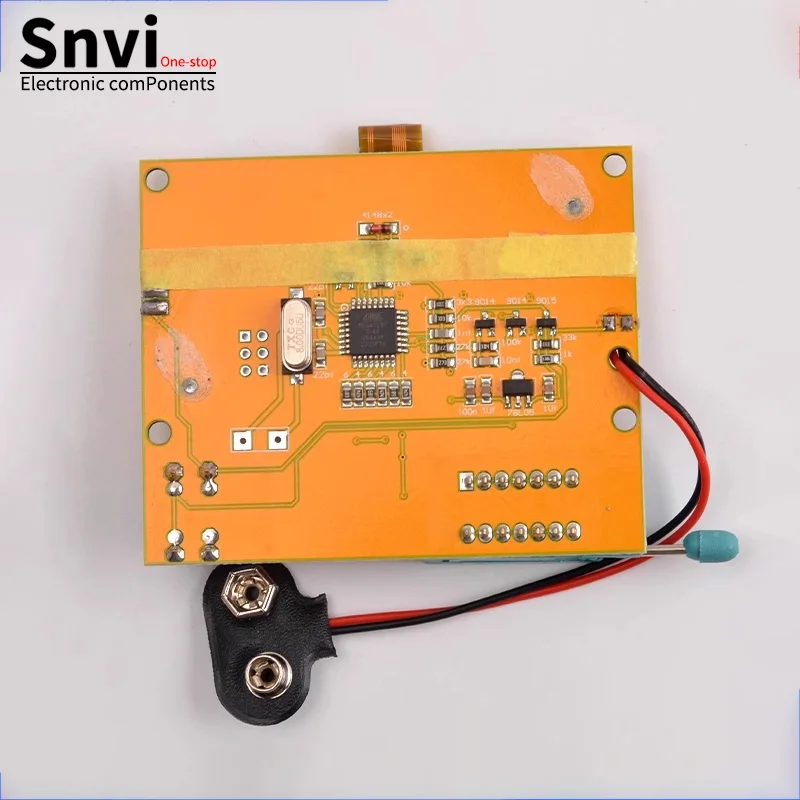

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
