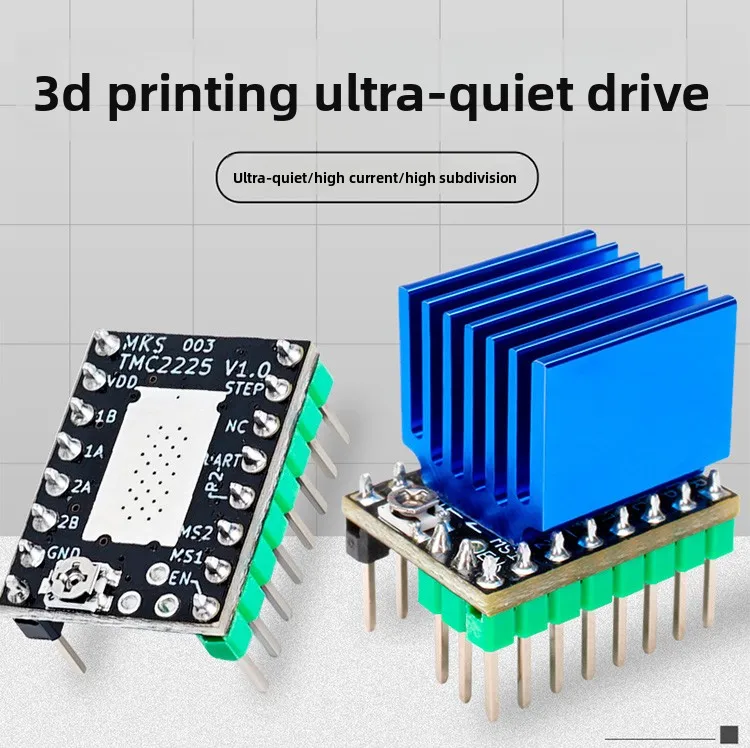

TMC2209 Silent Stepper Driver, TMC2208 Ersatz für A4988, TMC2225 TMC2226 Treibermodule für 3D-Drucker

Produktbeschreibung

Dieses Angebot bezieht sich auf leistungsstarke, extrem leise Schrittmotortreiber, die als direkter Ersatz für lauterere Treiber wie den A4988 in 3D-Druckern entwickelt wurden (häufig verwendet mit NEMA 17 42mm-Motoren wie 17HS4401, 17HS3401 usw.).).

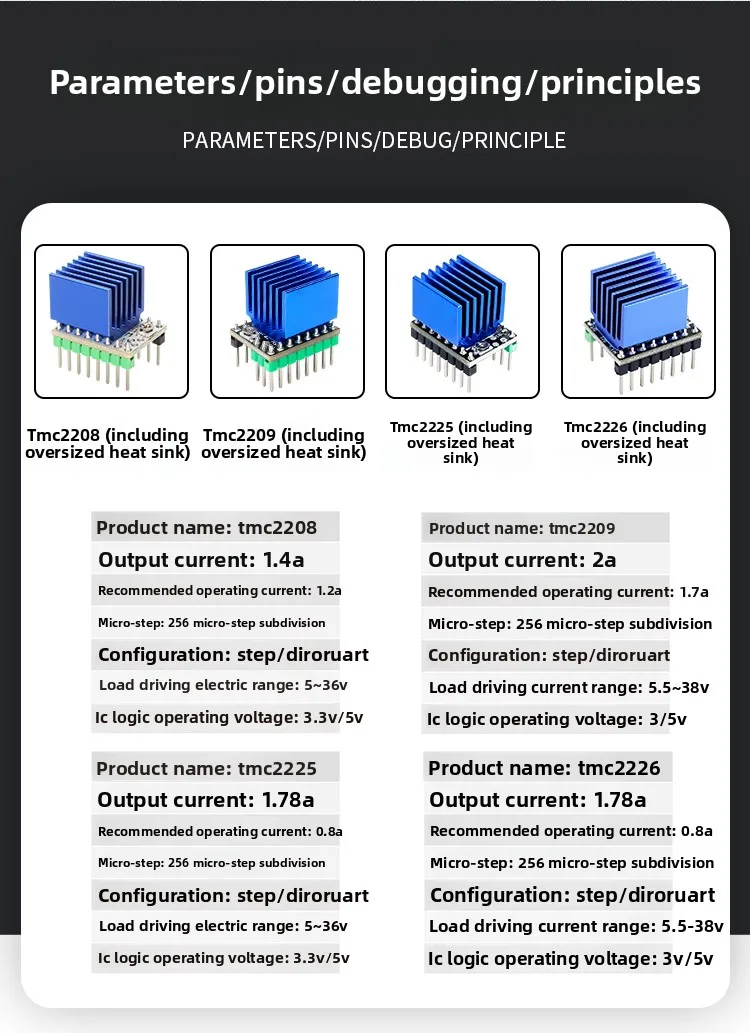

Produktmodelle & Wichtige Spezifikationen
TMC2208: Ausgangsstrom 1,4A (empfohlen 1,2A), 256 Mikroschritte, Betriebsspannung 5-36V.
TMC2209: Ausgangsstrom 2,0A (empfohlen 1,7A), 256 Mikroschritte, Betriebsspannung 5,5-38V.
TMC2225: Ausgangsstrom 1,78A (empfohlen 0,8A), 256 Mikroschritte, Betriebsspannung 5-36V.
TMC2226: Ausgangsstrom 1,78A (empfohlen 0,8A), 256 Mikroschritte, Betriebsspannung 5,5-38V.
Funktionen
Extrem leiser Betrieb: Die fortschrittliche StealthChop2-Technologie reduziert Motorgeräusche und Vibrationen drastisch.
Hoher Strom & hohe Mikroschrittsteuerung: Unterstützt bis zu 2A und 1/256 Mikroschritt für sanftere, präzisere Bewegungen.
Duale Schnittstelle: Konfigurierbar über einfache STEP/DIR-Pins oder UART für erweiterte Steuerung (z. B. Änderung von Einstellungen über die Firmware).
Großer Spannungsbereich: Kompatibel mit gängigen 12V/24V-Stromversorgungssystemen für 3D-Drucker.

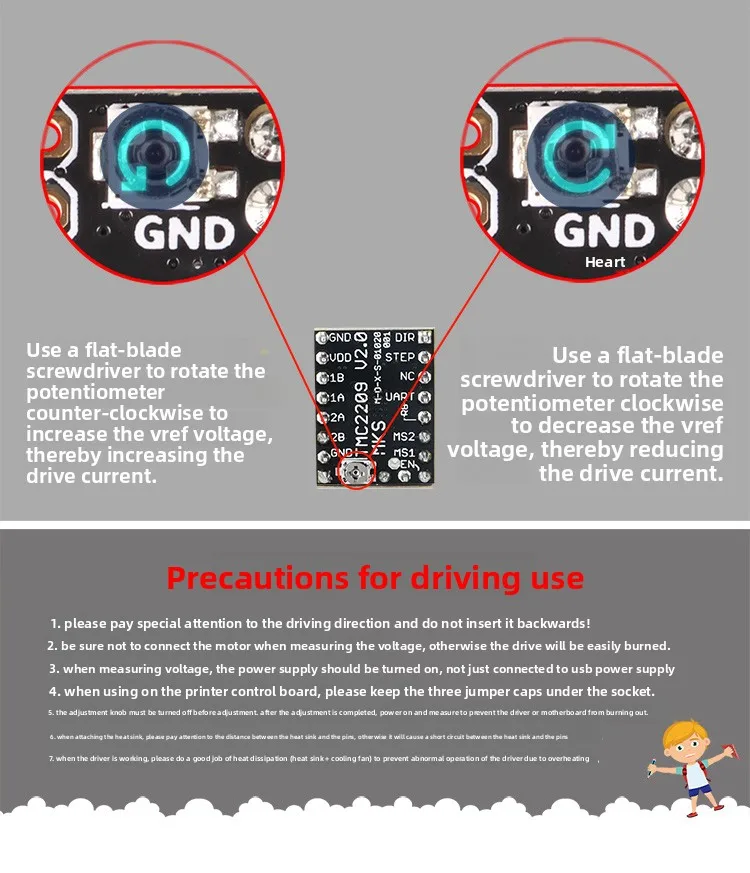

Einfache Stromregulierung: Stellen Sie den Ausgangsstrom (Vref) mit einem Schraubendreher über das integrierte Potentiometer ein.

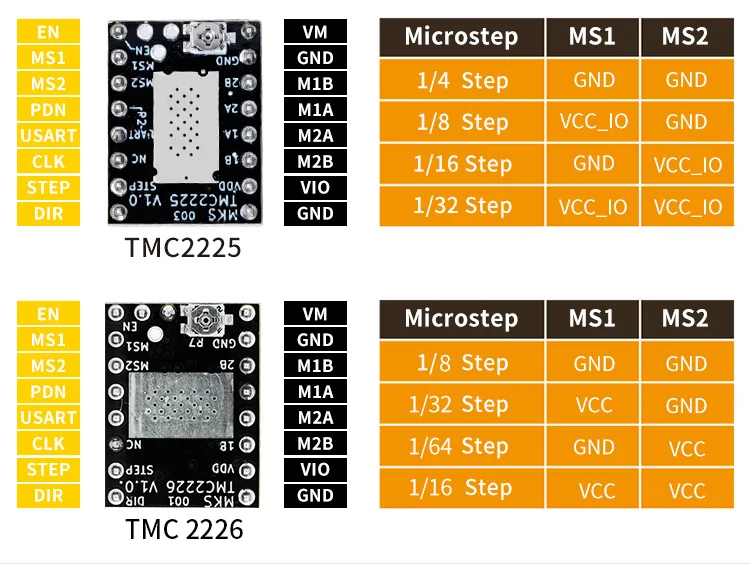

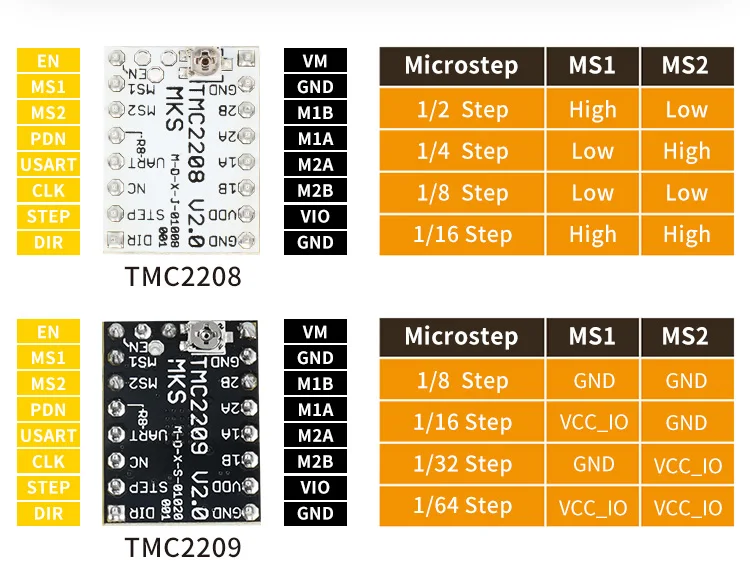

Pin-Konfiguration (für Motoranschluss)
Spule A: An die Pins anschließen 1A und 1B.
Spule B: An die Pins anschließen 2A und 2B.
Wichtige Hinweise zur Verwendung
Korrekte Ausrichtung: Assistent Stellen Sie sicher, dass der Treiber korrekt auf der Platine eingesteckt ist.Falsches Einsetzen führt zu Schäden.

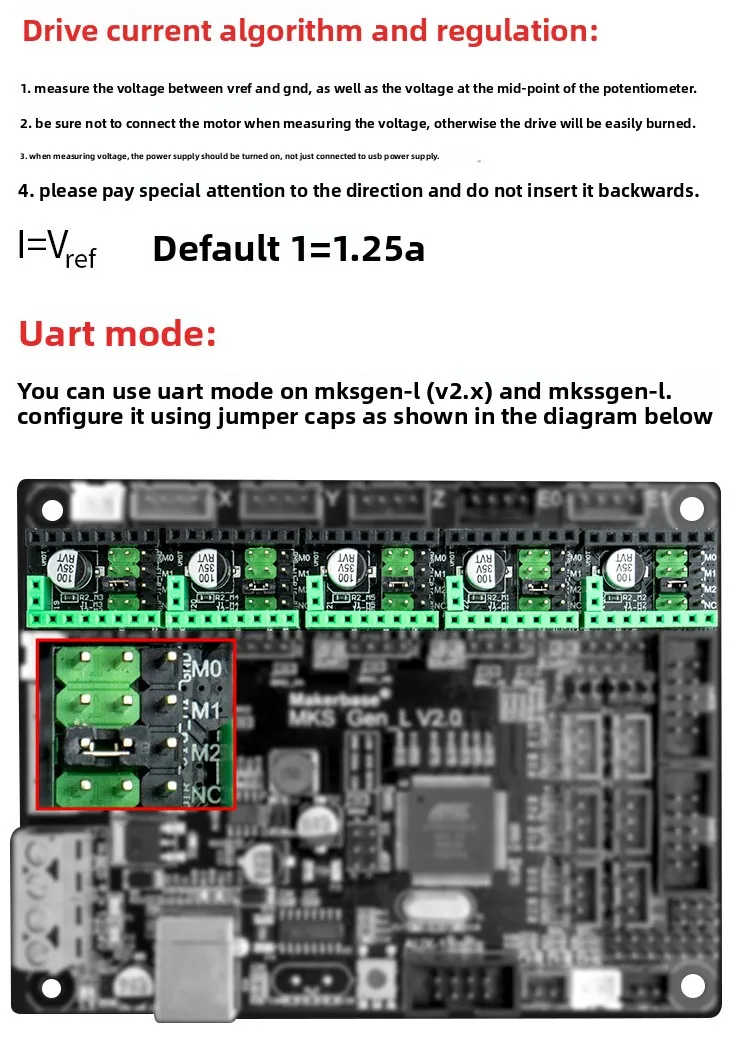

Vref-Messsicherheit: Trennen Sie den Motor immer. und versorgen Sie die Hauptplatine (nicht nur über USB) mit Strom, wenn Sie die Vref-Spannung zwischen GND und dem Mittelstift des Potentiometers messen, um ein Durchbrennen des Treibers zu vermeiden.
Anpassungsverfahren: Ausschalten den Drucker, bevor Sie das Potentiometer einstellen.Einstellen, dann einschalten, um Vref zu messen.

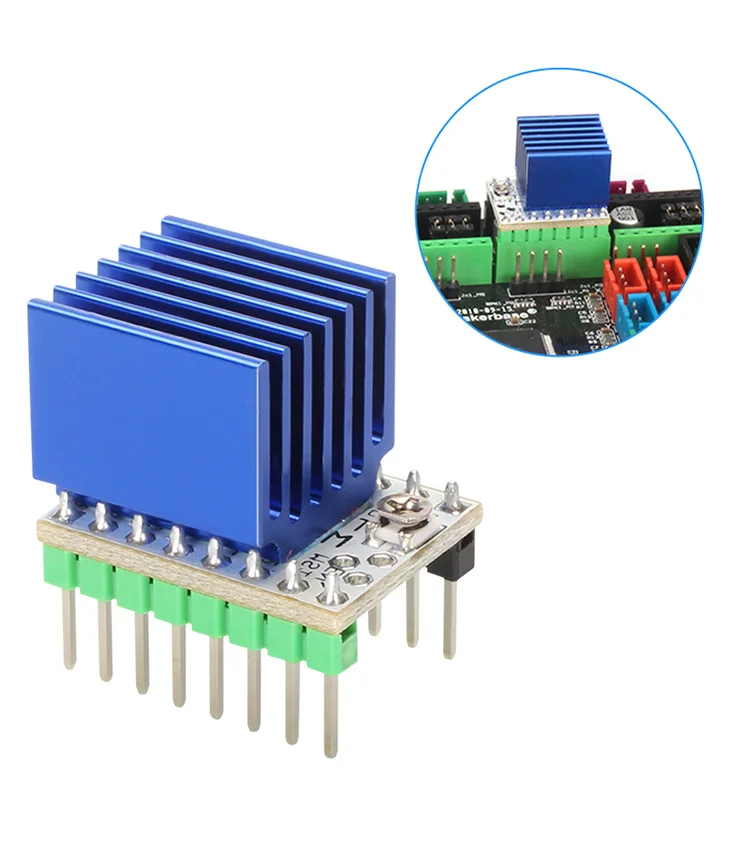

Wärmemanagement: Der Fahrer kann heiß werden.Verwenden Sie den mitgelieferten Kühlkörper und sorgen Sie für eine ordnungsgemäße Kühlung des Gehäuses (Lüfter), um Überhitzung zu vermeiden und einen stabilen Betrieb zu gewährleisten.

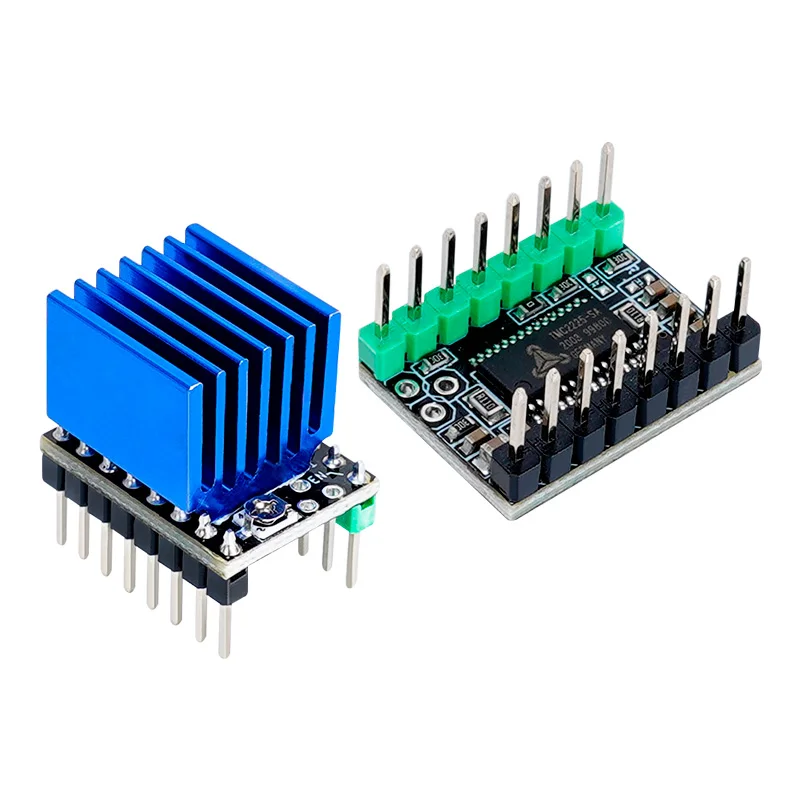

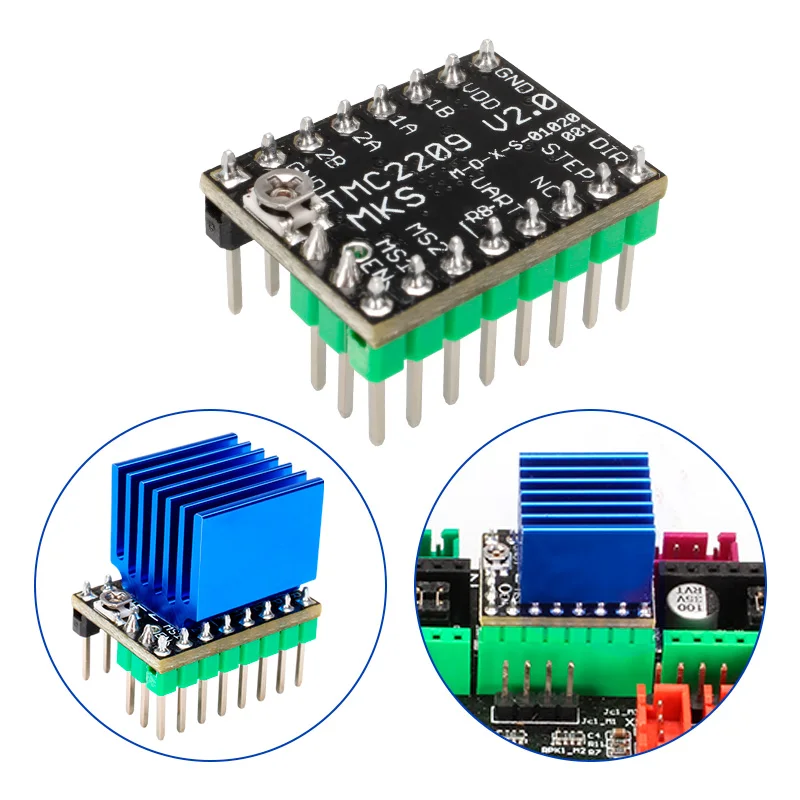

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
