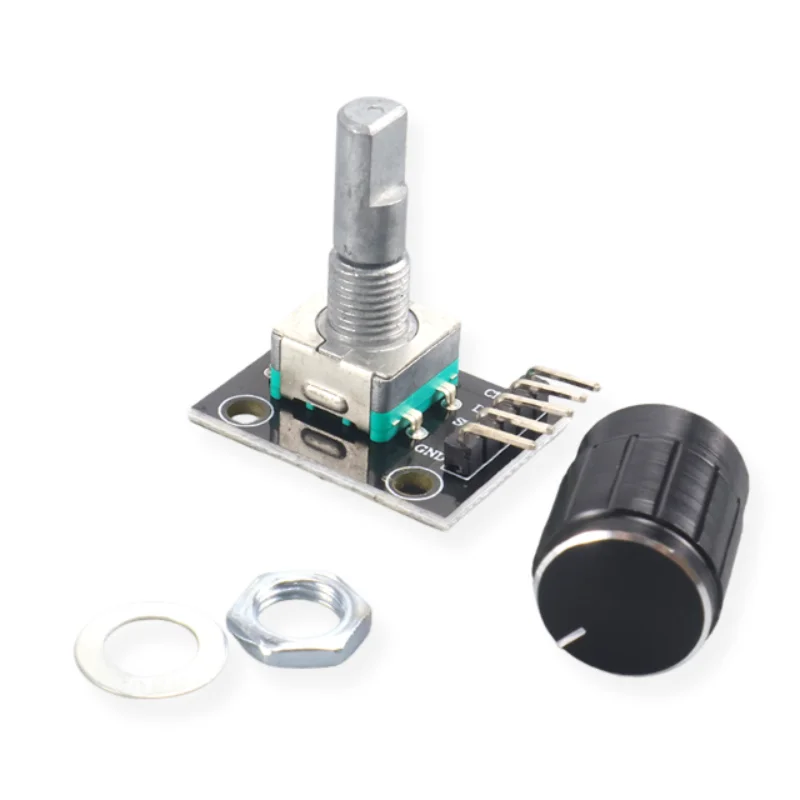

NEUES KY-040 Drehgebermodul mit Knopf 20 PPR 5 V unendliche Drehung für Arduino Digital Control Ersatzpotentiometer

Produktbeschreibung

Präzise digitale Steuerung!KY-040 Drehgeber mit Drucktaster, 20 Impulse pro Umdrehung, für Arduino und Mikrocontroller.
Produktbeschreibung
Verbessern Sie Ihre Projekte von einfachen Potentiometern zu präziser digitaler Steuerung!Der KY-040-Drehgeber ermöglicht eine stufenlose 360-Grad-Drehung mit 20 Impulsen pro Umdrehung und verfügt über einen integrierten Druckknopf.Ideal für die Erstellung intuitiver Benutzeroberflächen zur Menüführung, zur Parametereinstellung und zur Motorsteuerung in Ihren Arduino- und Raspberry-Pi-Projekten.
Hauptmerkmale & Vorteile
Unbegrenzte Drehbewegung und lange Lebensdauer: Im Gegensatz zu Potentiometern, die über physische Anschlagpunkte verfügen, kann dieser Encoder sich in beide Richtungen unendlich drehen.Dadurch wird mechanischer Verschleiß durch Anstöße vermieden, was eine deutlich längere Lebensdauer gewährleistet.
Hohe Präzision und bidirektionale Erfassung: Erzeugt 20 deutliche Impulse pro Umdrehung, wodurch sowohl die Drehzahl als auch die Drehrichtung (im Uhrzeigersinn oder gegen den Uhrzeigersinn) mit großer Genauigkeit erfasst werden können, was eine präzise Steuerung ermöglicht.
Integrierte Drucktastenfunktion: Der Schaft kann gedrückt werden, um als digitaler Schalter zu dienen.Dadurch werden Dreh- und Klickfunktionen in einer einzigen Komponente vereint, was die Gestaltung für Aufgaben wie die Bestätigung der Menüauswahl oder das Zurücksetzen einer Funktion vereinfacht.

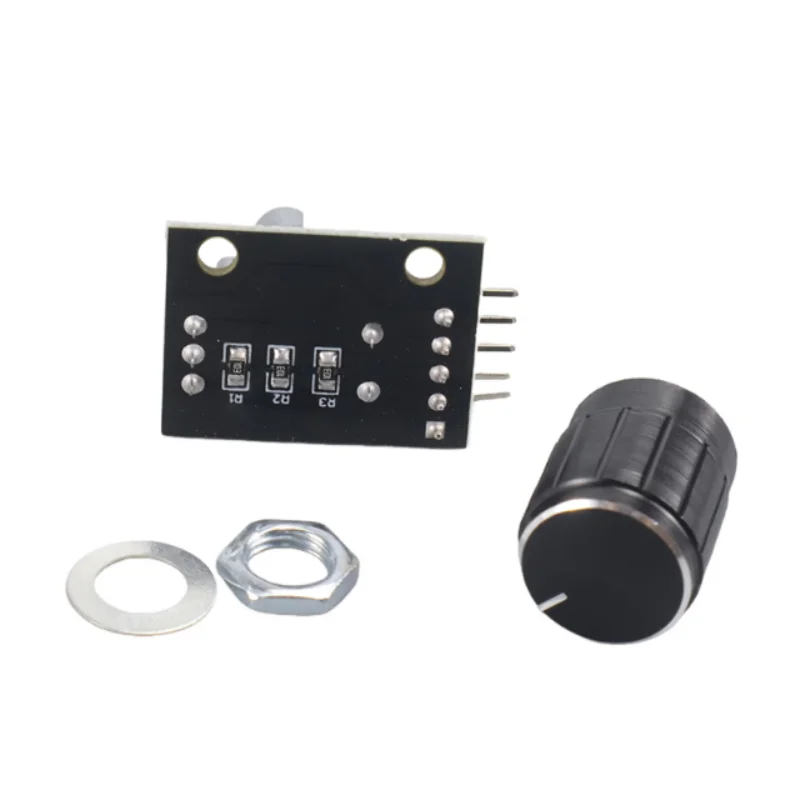

Einfache Arduino-Integration: Das Modul enthält Pull-up-Widerstände und Entstörkondensatoren, die für saubere digitale Signale sorgen.Verbinden Sie einfach die drei Ausgangsleitungen (CLK, DT, SW) mit den digitalen Anschlüssen Ihres Mikrocontrollers, um eine schnelle Einrichtung zu ermöglichen.
Wichtige Hinweise / Anwendung
SPANNUNGSWARNUNG: Dieses Modul ist für den Betrieb mit 5 V ausgelegt.Schließen Sie das Gerät nicht direkt an 3,3-V-Systeme (wie ESP8266/ESP32) an, ohne einen Logikpegelwandler zu verwenden, da die Ausgangssignale 5 V betragen und die 3,3-V-GPIO-Pins beschädigen könnten.
PULSZÄHL-LOGIK: Der Encoder gibt quadraturversetzte Signale aus.Sie müssen eine Bibliothek oder einen Code verwenden, der sowohl die CLK- als auch die DT-Pins dekodieren kann, um die Richtung zu bestimmen.Es gibt kein einfaches analoges Wert oder eine absolute Position als Ausgangssignal.
KONTAKTSTÖRUNGEN: Obwohl das Modul eine grundlegende Entstörungsfunktion besitzt, weisen mechanische Drehgeber von Natur aus Kontaktstörungen auf.Um zuverlässige Messwerte zu erhalten, verwenden Sie in Ihrem Code immer einen Software-Algorithmus zur Unterdrückung von Fehltriggerungen, um diese auszublenden.
KEINE ABSOLUTE POSITION: Dies ist ein inkrementeller Encoder.Es gibt lediglich Informationen über Positionsänderungen (als Impulse).Es merkt sich nicht seine Position, wenn die Stromversorgung unterbrochen und wiederhergestellt wird.Ihr Code muss die Anzahl verfolgen.
Spezifikationen
Modell: KY-040
Betriebsspannung: 5 V Gleichstrom
Auflösung: 20 Impulse pro Umdrehung (20 PPR)
Drehung: 360 Grad, unendlich
Integrierter Schalter: Druckknopf (Schalterachse drücken)

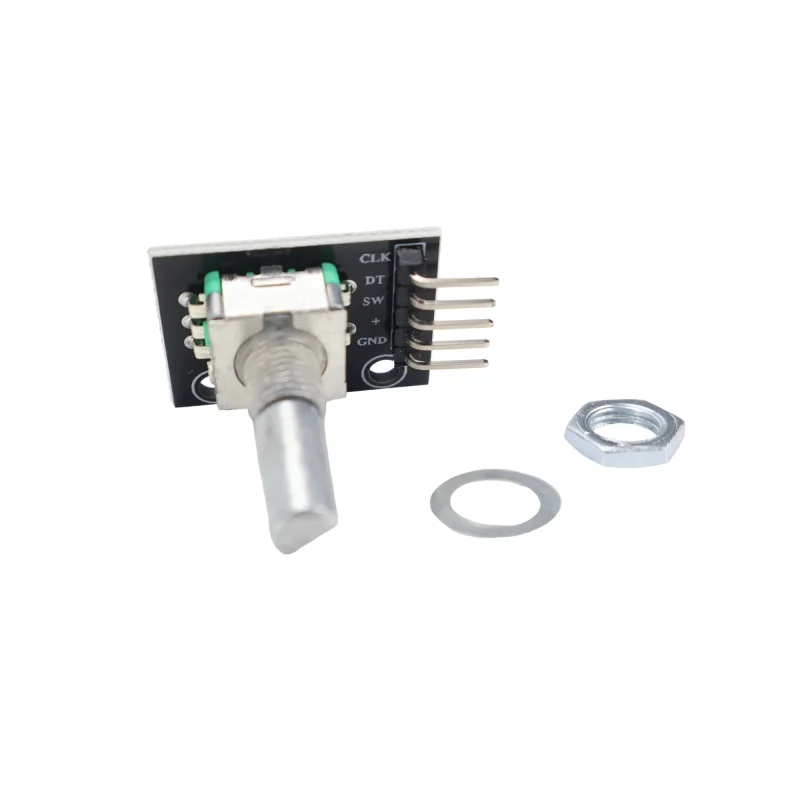

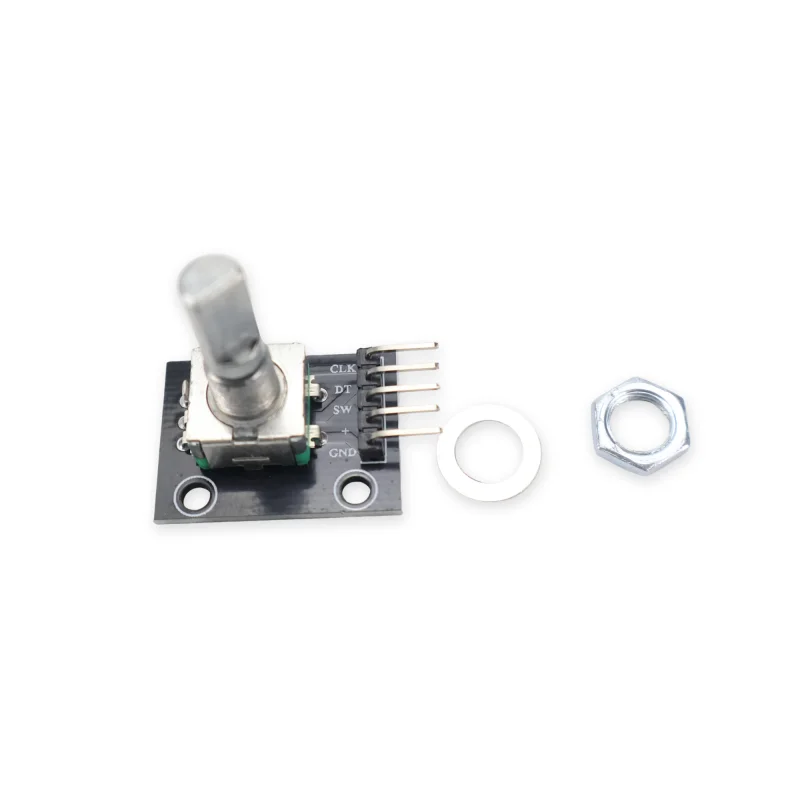

Ausgangssignale: CLK (Takt), DT (Daten), SW (Schalter)

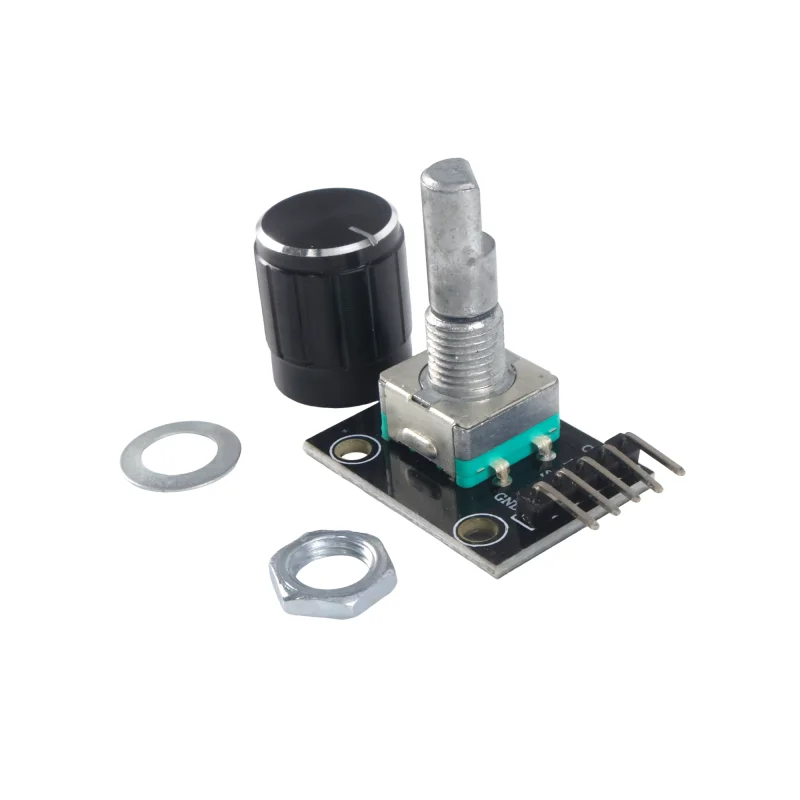

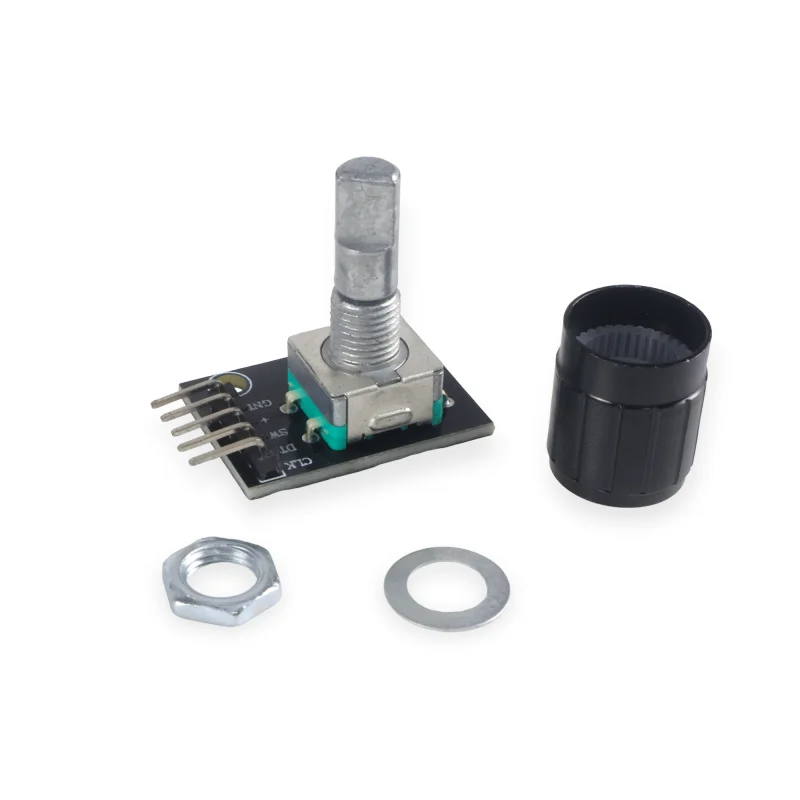

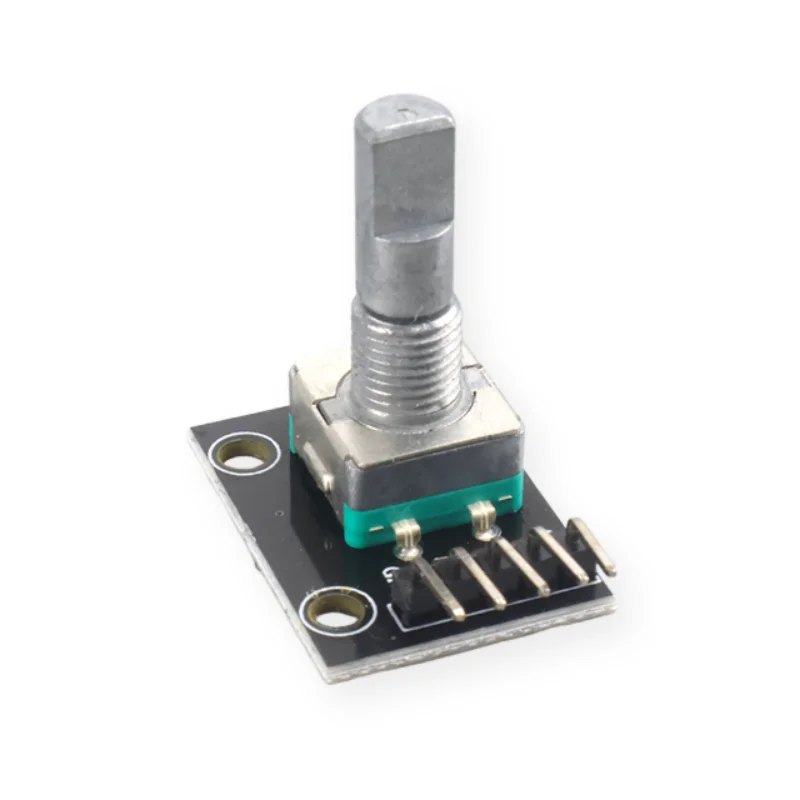

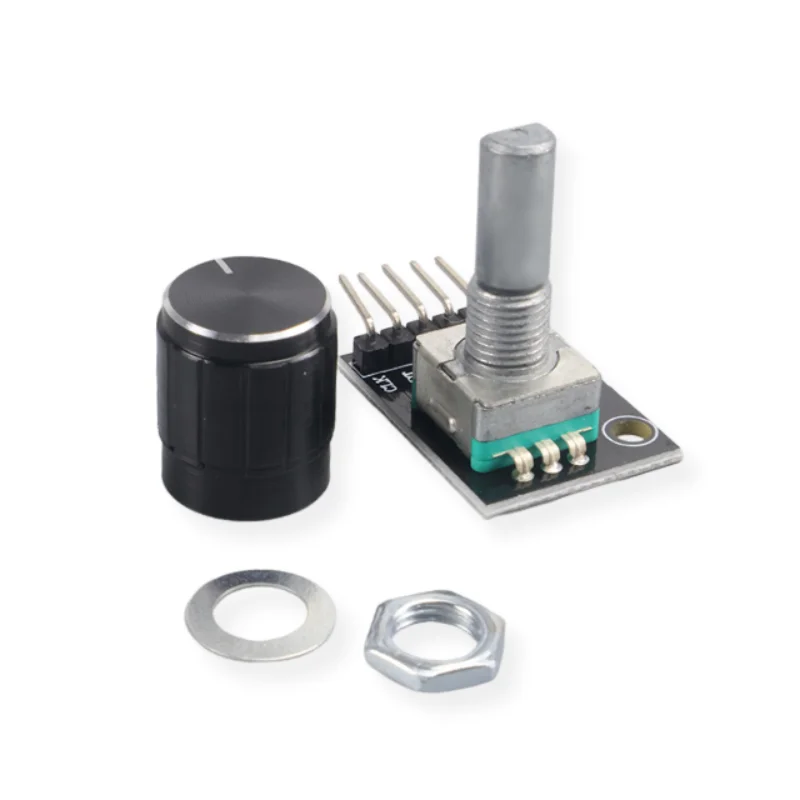

Produktdetails in Bildern

Produkteigenschaften

Markenname

NoEnName_Null

Hochbetriebenes Chemikalienunternehmen

Keine

Ist elektrisch

Keine Batterie

Handelt es sich um eine Batterie/Netzteil?

n

Ist es ein Ladegerät/Adapter?

n

Ursprung

CN (Herkunft)

Sind Batterien im Lieferumfang enthalten?

Nein

Material

Verbund Material

Empfohlenes Alter

14+ Jahre

Benutzen

Fahrzeuge und ferngesteuertes Spielzeug

Choice

yes
