STM32H743 STM32H743XIH6 oder STM32H750 STM32H750XBH6 Entwicklungsboard mit SDRAM und Dual-Flash
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–22 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung

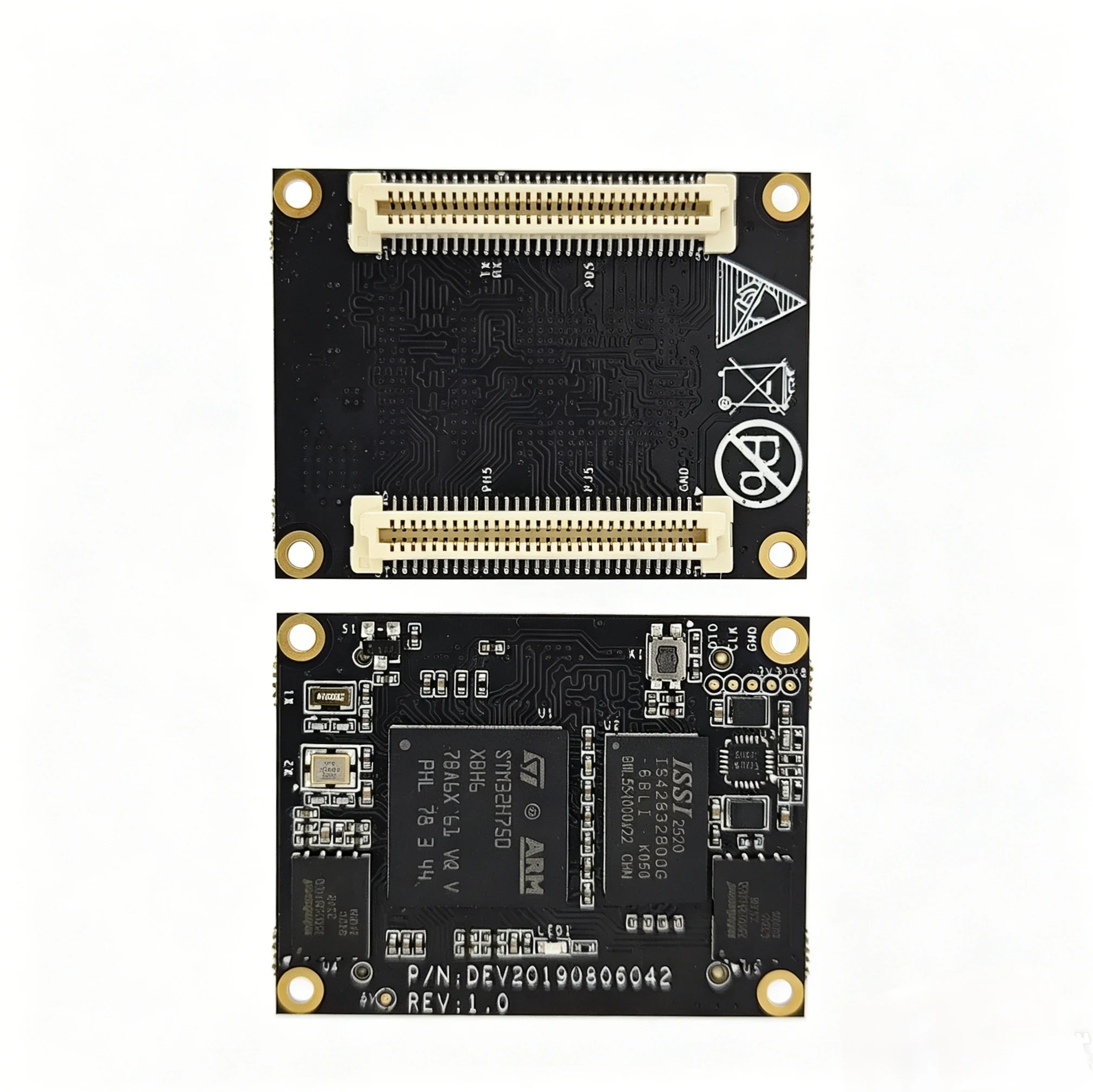

Beschreibung der Kernplatine
Modell-Nr. Hauptplatine: DEV190806042
MCU: STM32H743XIH6 oder STM32H750XBH6 ARM® Cortex®-M7 STM32H7 Mikrocontroller-IC 32-Bit 480MHz 2MB (2M x 8) FLASH 240+25-TFBGA (14x14)
Speicherkapazität: IS42S32800G-6BLI SDRAM Speicher-IC 256 Mbit Parallel 166 MHz 5,4 ns 90-TFBGA (8x13)
Dual Flash: W25Q256JVEIQ FLASH – NOR-Speicher-IC 256 Mbit SPI – Quad I/O 133 MHz 8-WSON (8x6) 2 Stk.
Dual-Steckverbinder: 61082-061402LF Buchse 2x30 Pins Rastermaß 0,8 mm 2 Stk.
Größe der Kernplatine: 4,2 x 3,2 x 6,7 cm
Stromversorgung: Typ C 5 V über Trägerplatine
PCB-Herstellungsprozess: Bleifreies Immersionsgold, 50 Ohm Impedanzkontrolle

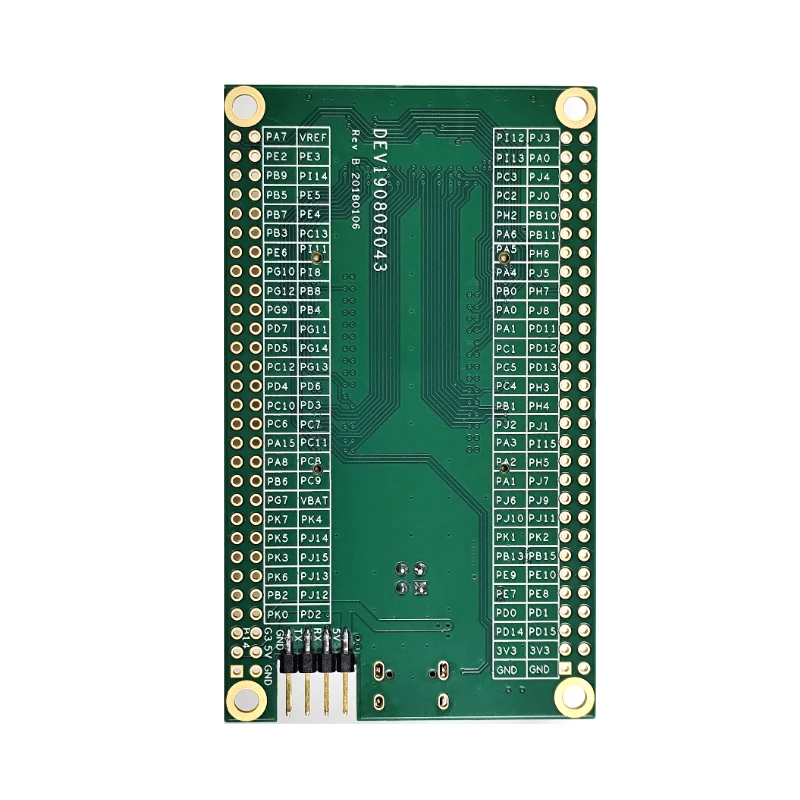

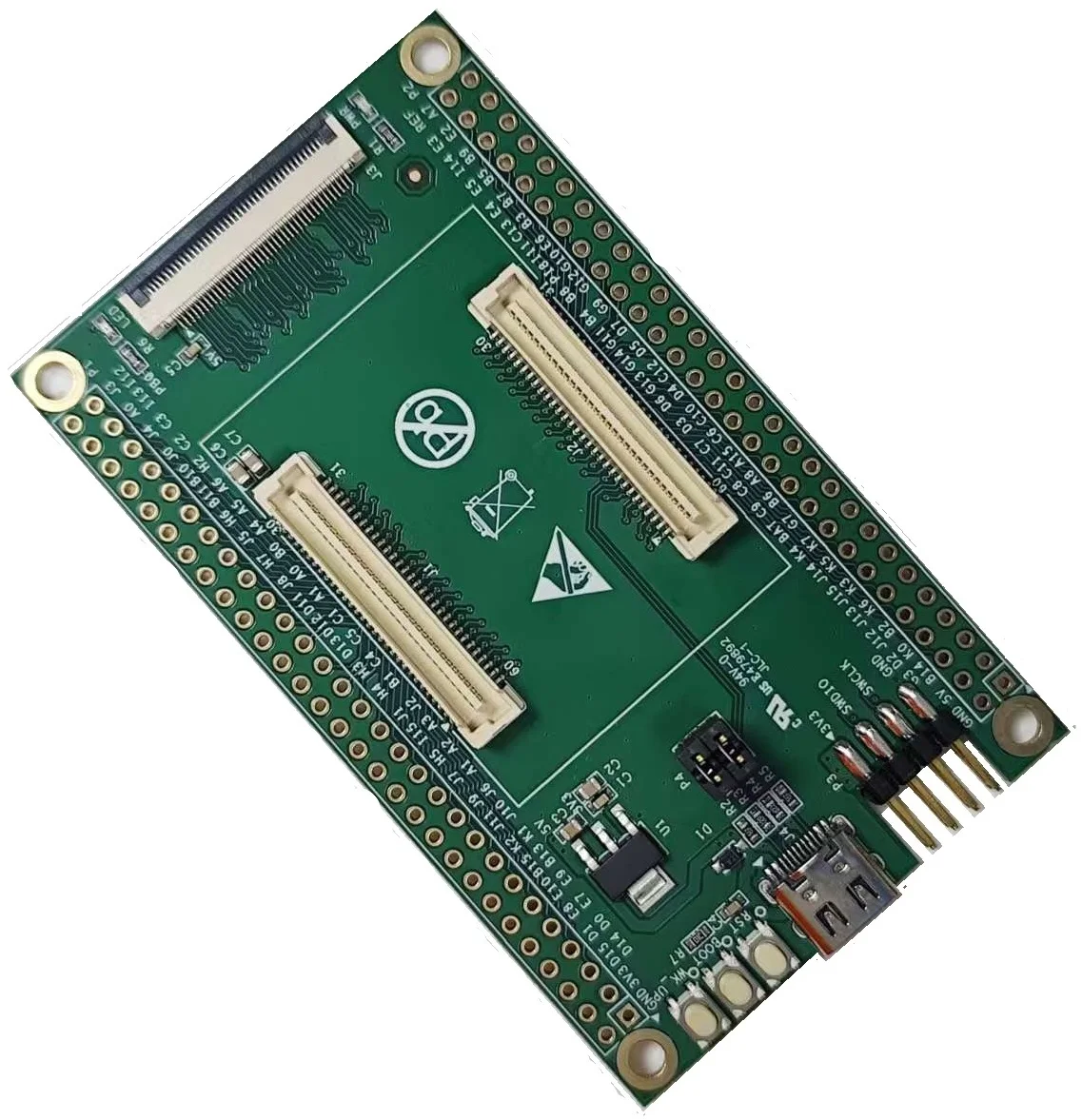

Beschreibung der Trägerplatine
Trägerplatine Modell-Nr. DEV190806043
Trägerplattengröße: 85X50X6,7CM
Dual-Steckverbinder: 61083-061402LF Stecker 2x30 Pins Rastermaß 0,8 mm (montierte Rand-zu-Rand-Höhe von zwei Steckverbindern (oben & unten): 5 mm) 2 Stück
LCD-Display-Anschluss: Unterer Kontakt, 40 Pins, Rastermaß 0,5 mm, Verbindung zum 7-Zoll-LCD-Modul, IPS-Bildschirm mit kapazitiver Touch-Funktion, RGB-Schnittstelle, GT911 Touch-IC

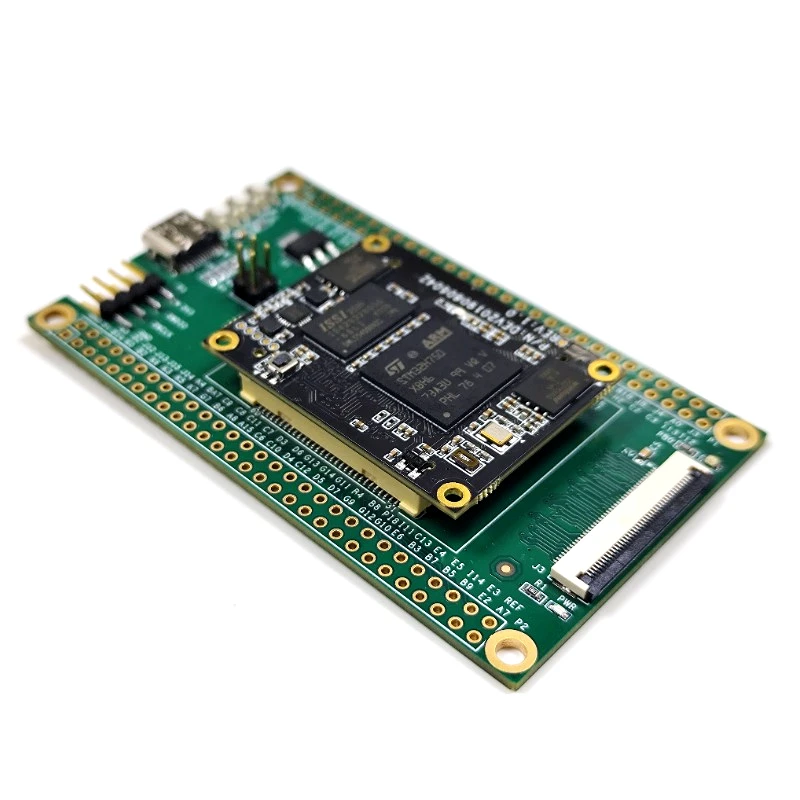

Produktansicht (Originalaufnahme)
Produktverpackungsanzeige
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- NONE
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Modul
Artikelnummer: 1005010521854263
