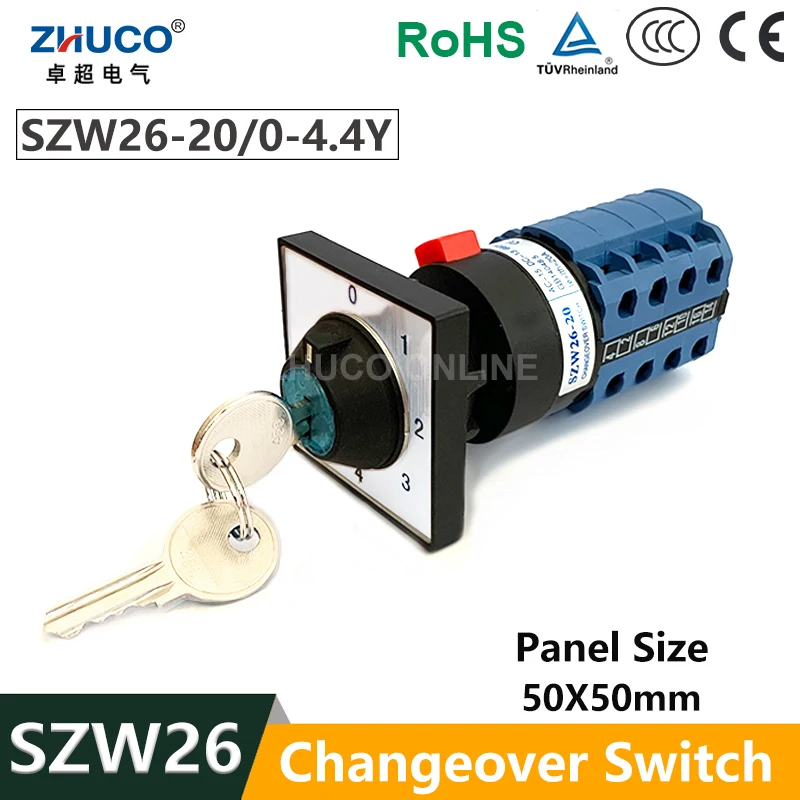

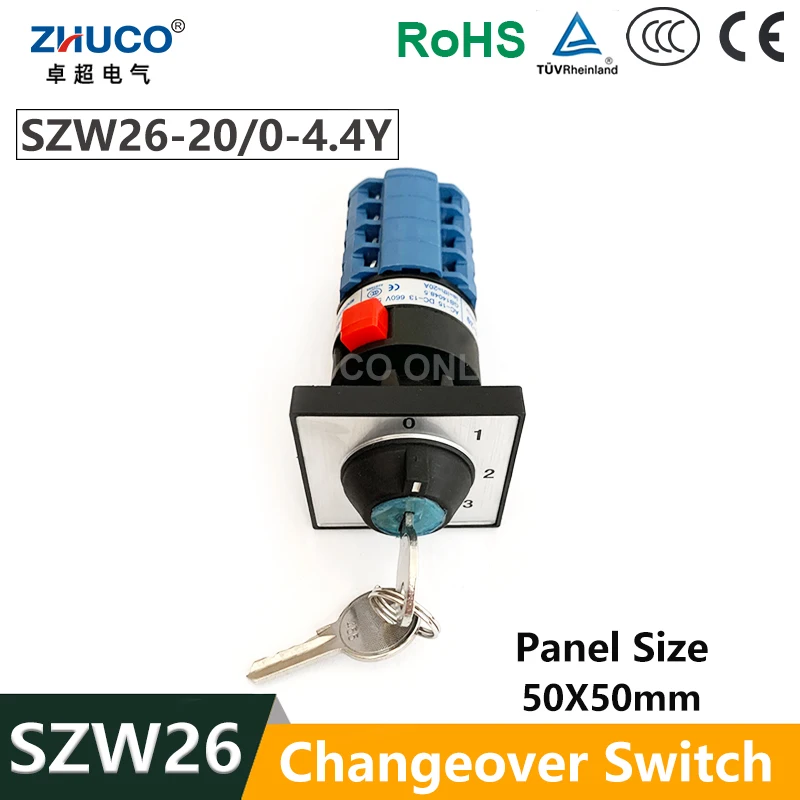

ZHUCO SZW26/LW26-20/0-4,4 Y 5 Positionen 16 Schrauben Kundenspezifischer Drehnocken-Metallschlüsselschalter für 20 A 660 V Ultraschallmaskenmaschinen

Produktbeschreibung

ZHUCO SZW26/LW26-20/0-4.4Y 20A 660V 5 Positionen 4 Pol 16 Anschlüsse Umschaltwahlschalter Universeller Dreh-Nockenschalter mit Schlüssel
Beschreibung
1.Produktname
SZW26/LW26-20/0-4.4Y 20A 4-Phasen Universal-Drehwechselschalter
2.Spezifikation
Latching-Selektor; Ui: 660V, Ith: 20A; 4-Phasen, 16 Anschlüsse
5 Positionen (0-1-2-3-4)
3. Bewertung
AC-15: Ue 440V Ie 20A
DC-13: Ue 240V Ie 1A
4. Panelgröße:50 x 50 mm
5. Welcher Anschluss an welcher Stelle angeschlossen wird, entnehmen Sie bitte dem Schaltplan als Referenz.
Position 0: Alle Anschlüsse getrennt
Position 1: 1-2, 3-4
Position 2: 5-6, 7-8
Position 3: 9-10, 11-12
Position 4: 13-14, 15-16
6. Material
Flammhemmendes PC-Material, hohe Temperaturbeständigkeit; hochwertige Kupferteile mit Silberlegierungspunkten.
7. Geeignetfür eine Dicke der Montageplatte zwischen 1 mm und 5 mm.

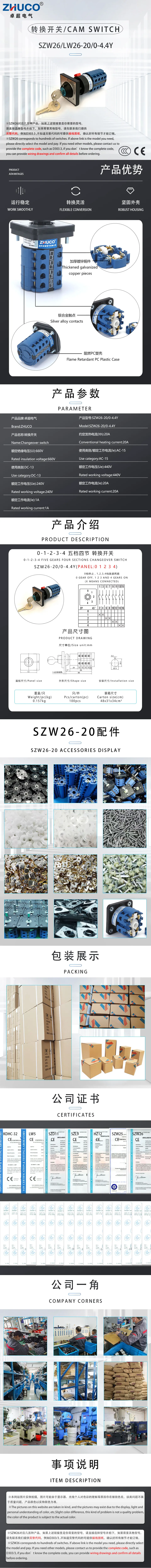

Produktdetails in Bildern

Produkteigenschaften

Markenname

ZHUCO

Material

Kunststoff

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

EU LVD-Spannung

Hochspannung: Über 50 VAC oder 75 VDC

Garantie

6 month

Schaltertyp

Universalschalter

Zertifizierung

CE

Zertifizierung

CCC

Modellnummer

SZW26-20/0-4.4Y

Ist ein intelligentes Gerät

no

Rated insulation voltage(Ui)

660V

Conventional heating current(Ith)

20A

Use category 1

AC-15

Rated working voltage(Ue) 1

440V

Rated working current(Ie) 1

20A

Use category 2

DC-13

Rated working voltage(Ue) 2

240V

Rated working current(Ie) 2

1A
