3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–12 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Beschreibung des Moduls
1.Das Modul verwendet ein echtes Qualitätsrelais, die maximale Belastung der normalerweise offenen Schnittstelle: AC 250 V/10 A, DC 30 V/10 A
2.Verwendung einer doppelten Optokoppler-Isolation, starke Antriebsfähigkeit, stabile Leistung; Auslösestrom 5mA
3.Jeder Kanal des Moduls kann durch einen Jumper mit hohem oder niedrigem Pegel ausgelöst werden
4.Fehlertolerantes Design, selbst wenn die Steuerleitung defekt ist, bewegt sich das Relais nicht
5.Betriebsanzeige (grün), 1 Relais-Statusanzeige (rot)
6.Benutzerfreundliches Schnittstellendesign, alle Schnittstellen können direkt über die Verkabelungsklemmen angeschlossen werden, sehr praktisch
Modulschnittstelle
1.DC+: An den Pluspol der Stromversorgung anschließen (Spannung ist Relais 5V)
2.DC-: An den Minuspol der Stromversorgung anschließen
3.IN: Das Relais kann über einen hohen oder niedrigen Pegel gesteuert werden
Relaisausgang
1.NEIN: Relais normalerweise offene Schnittstelle. Bevor das Relais leer ist, wird es nach dem Aufnehmen auf COM kurzgeschlossen
2.COM: Gemeinsame Relaisschnittstelle
3.NC: Normalerweise geschlossene Relaisschnittstelle.Bevor das Relais geschlossen wird, wird es mit COM kurzgeschlossen.
Auswahl des Auslösers für hohen und niedrigen Pegel
1.S1 ist die Auslöseswahl für hohen und niedrigen Pegel von Relais 1
2.Wenn Com auf Low kurzgeschlossen wird, ist das entsprechende Relais ein Low-Pegel-Trigger.Wenn Com auf Hoch kurzgeschlossen ist, handelt es sich um einen High-Pegel-Trigger
Hinweis
1. Aufgrund des unterschiedlichen Monitor- und Lichteffekts kann die tatsächliche Farbe des Artikels geringfügig von der auf den Bildern gezeigten Farbe abweichen.

Produktdetails in Bildern

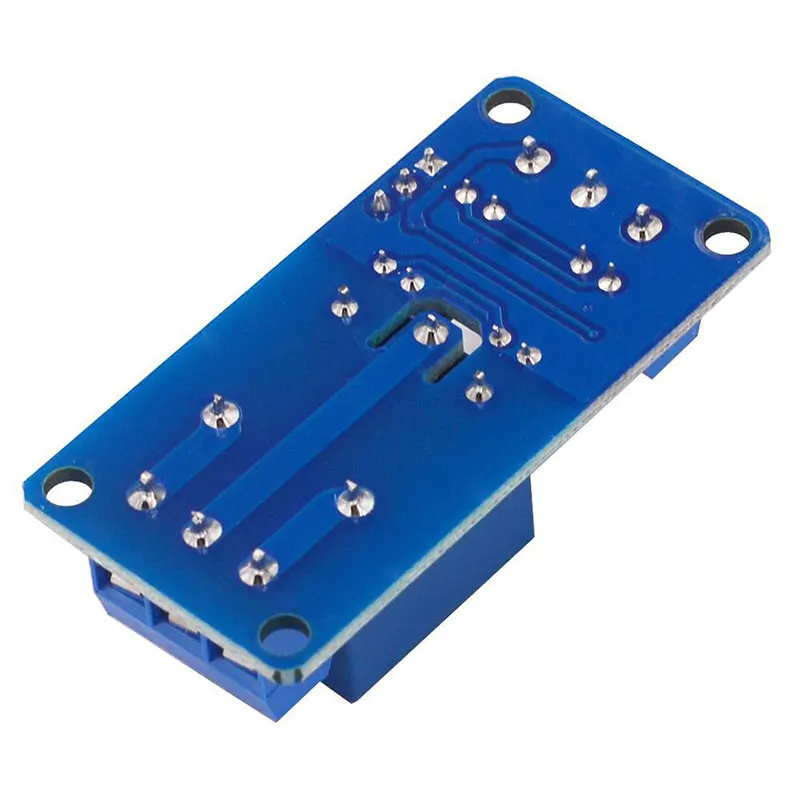

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 1

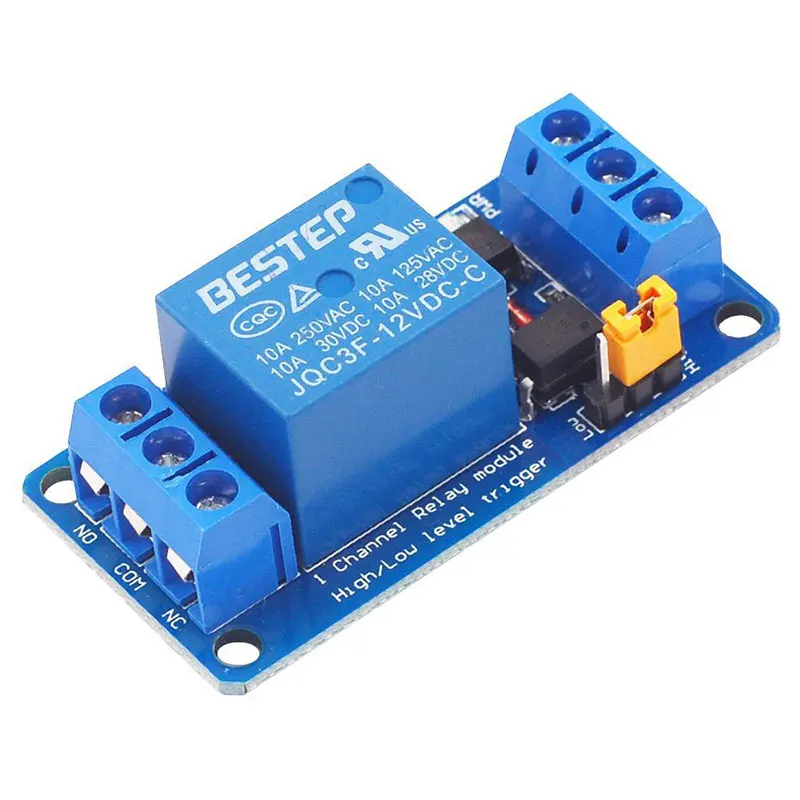

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 2

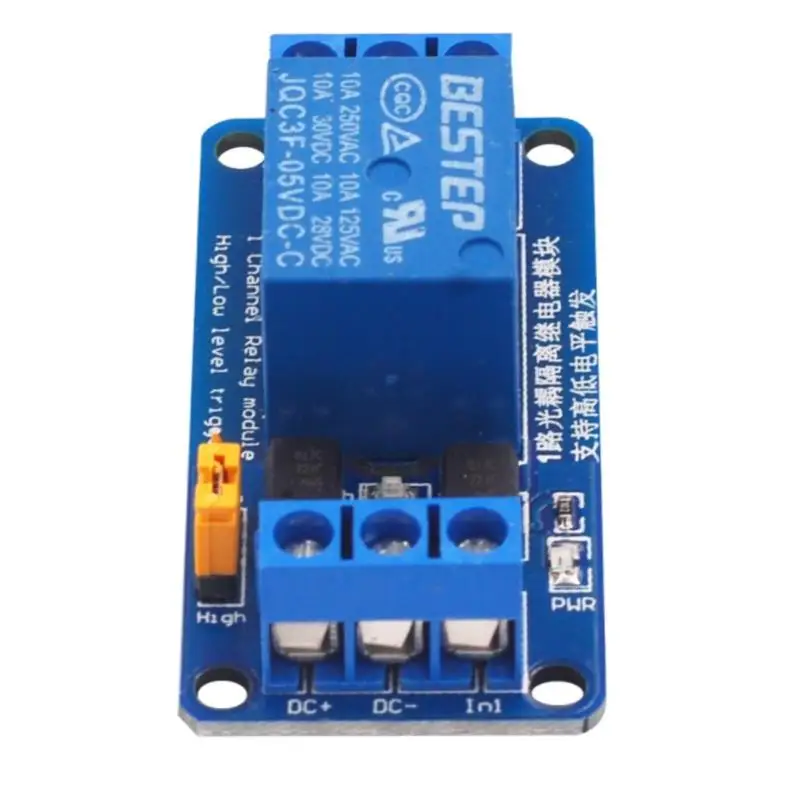

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 3

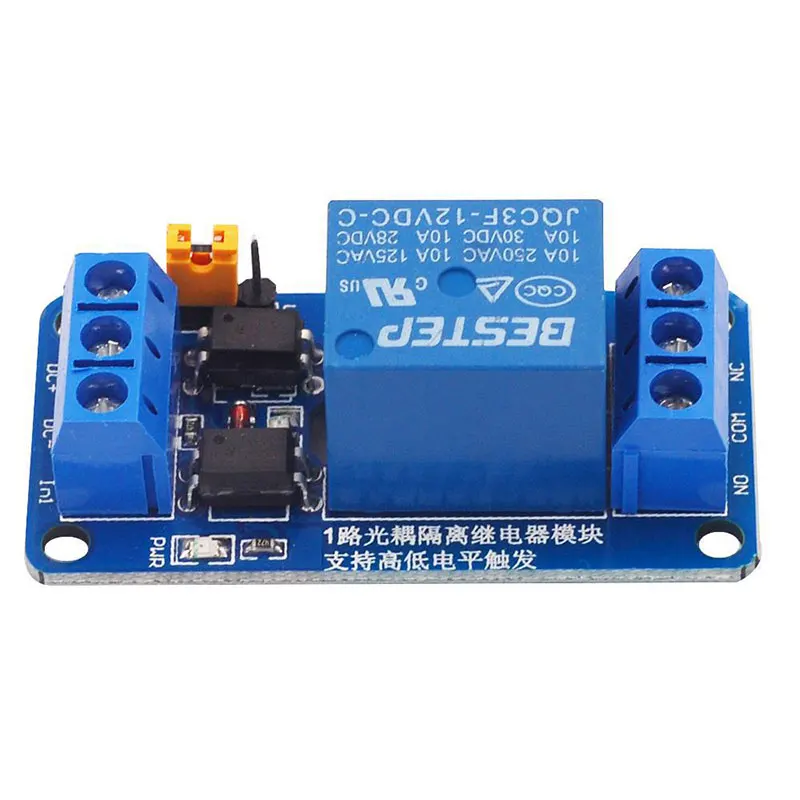

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 4

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 5

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 6

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 7

3,3 V 5 V 12 V 24 V 1 Kanal Relais Modul High Und Low Level Trigger Dual Optokoppler isolation Relais Modul Board – Detail 8

Produkteigenschaften

Markenname: NONE
Hochbetriebenes Chemikalienunternehmen: Keine
Ursprung: CN (Herkunft)
Theorie: Elektromagnetisches Relais
Modellnummer: 1 Channel Relay Module High and low Level
ist kundenspezifisch: Ja
Kontaktbelastung: Hohe Leistung
Zertifizierung: NONE
Choice: yes
semi_Choice: yes

Artikelnummer: 1005010640235320
