ECU FLASH JTAG Power Box funktioniert Openport J2534 JTAG Power Box-Anschlüsse, vollständige Adapter, funktioniert 3 Modi, grünes LED-Werkzeug

Produktbeschreibung

ECU FLASH JTAG Power Box Funktioniert Openport J2534 JTAG Power Box Connectors Volle Adapter Funktioniert 3 Modi Grünes LED-Werkzeug
Bitte beachten Sie
Diese Powerbox verfügt über KEINE Software oder Programm.Dies ist ein Steuergerät, das zusammen mit KTAG, SM2 PRO oder Openport 2.0 oder jedem USB-Dongle der ECU FLASH-Serie funktioniert.
Die Hauptfunktion besteht darin, verschiedene Programmiergeräteunterstützen für SM2 oder KTAG mit dem Steuergerät anzuschließen, um ihnen verschiedene Signalstromversorgungen bereitzustellen.
Beschreibung
Es ist im Automatikmodus mit den Ladeprogrammen kompatibel, die Folgendes verwenden
BOOT-OEM12, 12-poliger OBD-II
L-LINE, 15-poliger OBD-II.
Das Tool verfügt über integrierte Strombegrenzungswiderstände an den folgenden Signalleitungen
RESET – 510 Ω
STIEF – 510 Ω
CNF1 – 220 Ω.
Lichter
Die LED in der Nähe des 5-V-/3,3-V-Schalters zeigt eine 5-V- oder 3,3-V-Spannungsversorgung an.
VECU, VKEY LED zeigt VECU und VKEY-Spannungsversorgung an.
12V-LED zeigt die Stromspannung an.
BOOT-LED zeigt die Spannung am CNF1-Ausgang an (die LED funktioniert sowohl für den Eingang als auch für den Ausgang).
Steuerungen
Das Werkzeug verfügt über 3 Schalter für den Betrieb in verschiedenen Modi.
LEISTUNG

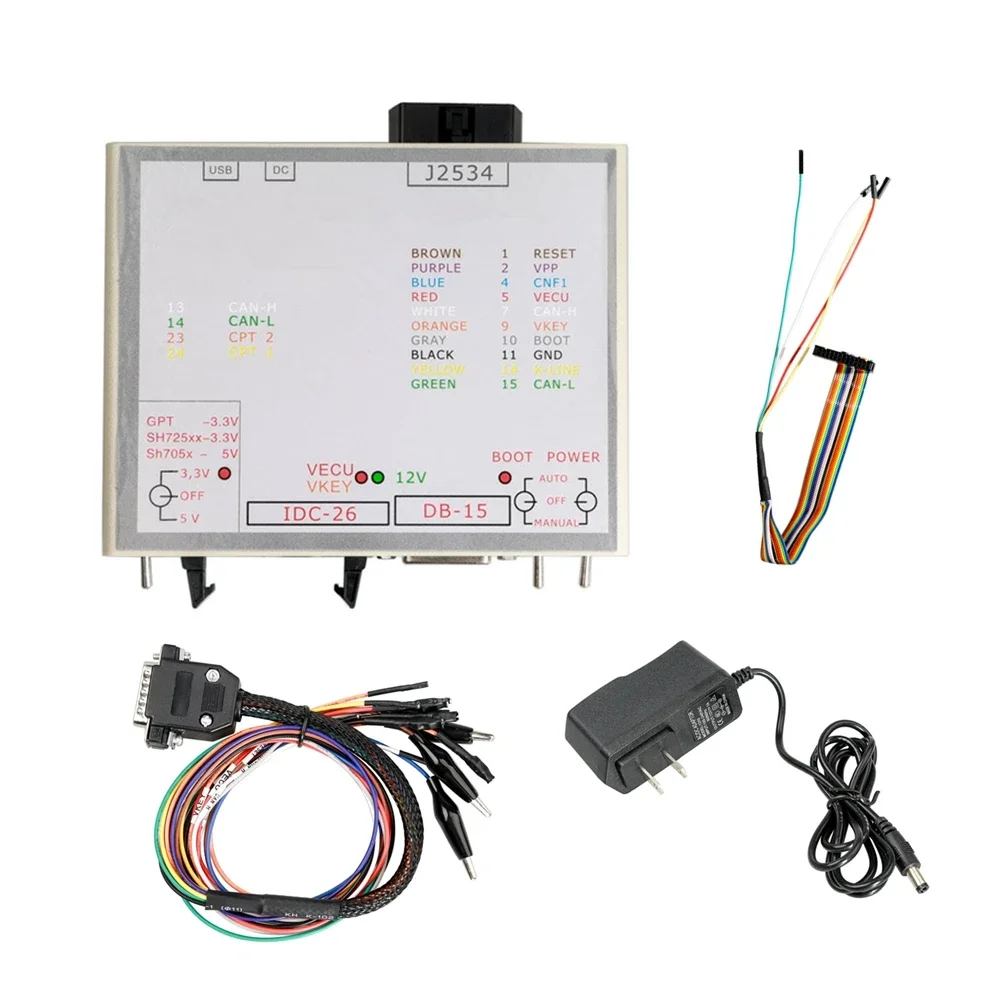

Produktdetails in Bildern

Produkteigenschaften

Brand Name

NONE

Origin

CN (Herkunft)

High-concerned chemical

Keine

Is Batteries Included

no

External Testing Certification

NONE

Material

Plastic + Metal

Use

Keine Telekommunikation

Certification

NONE

Item Type

Mechanische Tester

Electronic

NEIN

Communication Interface

OBD-II
