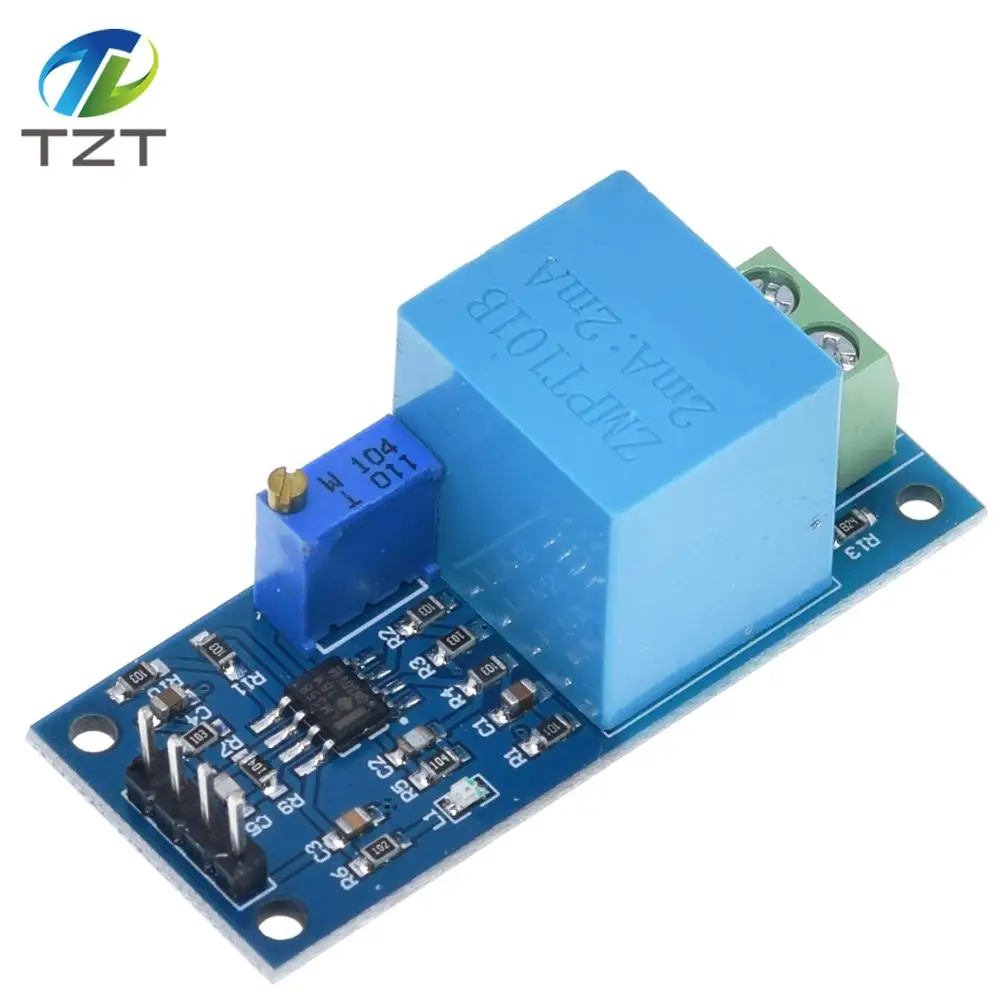

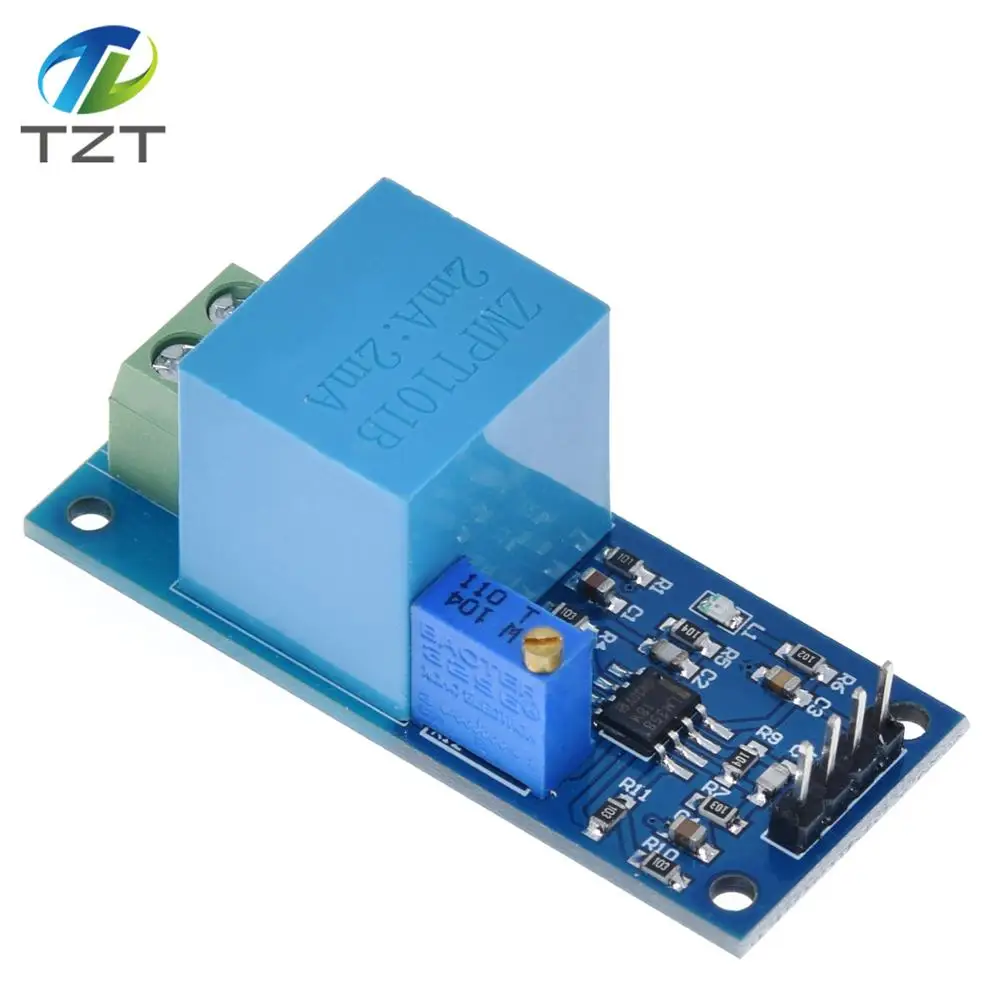

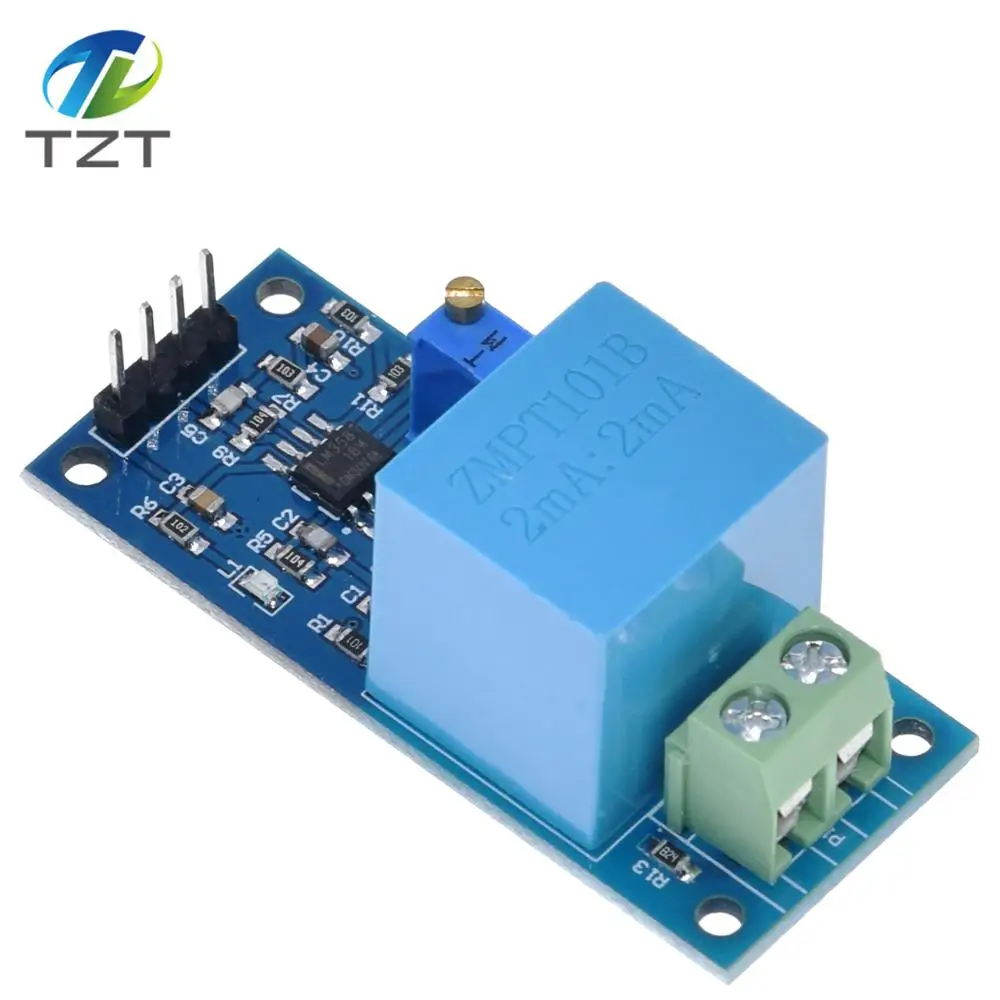

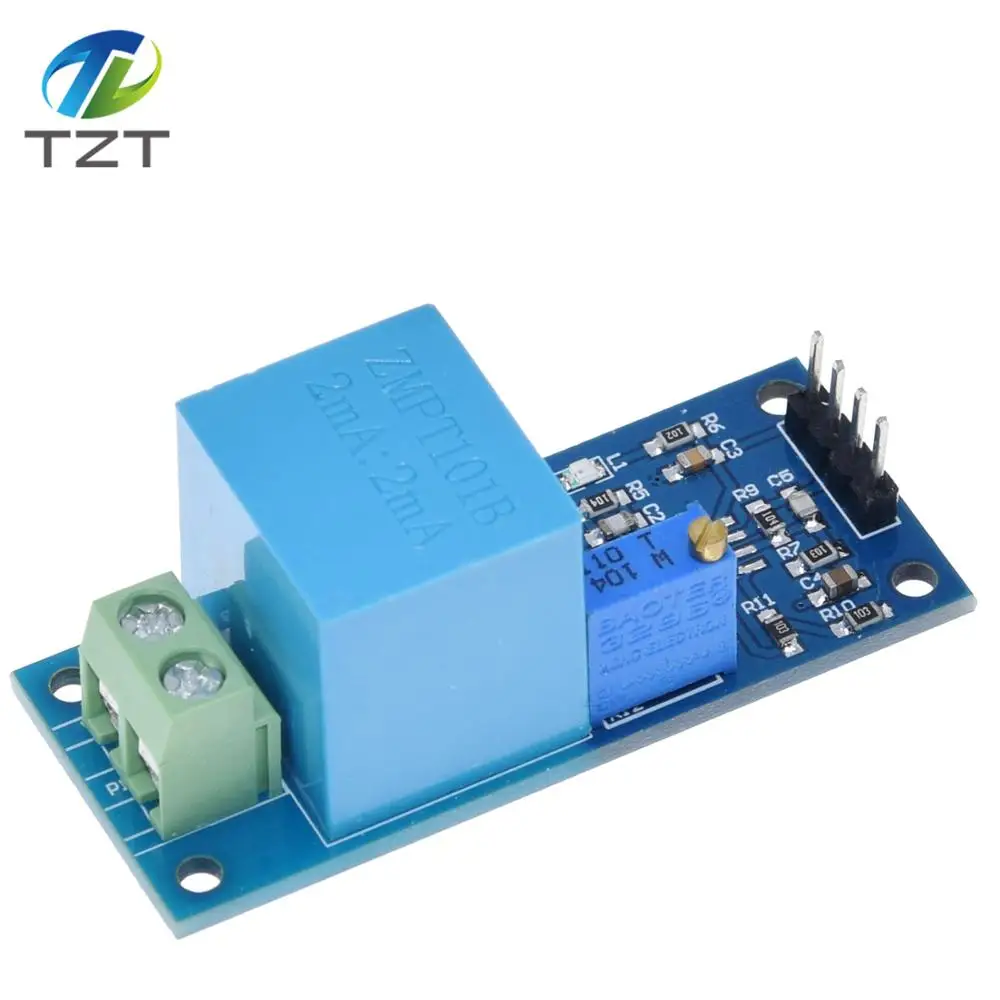

TZT 1/3PCS Aktive Einphasige Spannung Transformator Modul AC Ausgang Spannung Sensor für Arduino Mega ZMPT101B 2mA

Produktbeschreibung

Einphasiges Wechselstrom-Aktivausgangsspannungs- und gegenseitige Induktivitätsmodul, ausgestattet mit hochpräzisen Spannungstransformatoren der Serie ZMPT101B und hochpräzisem Operationsverstärkerstrom, einfach bis 250 V innerhalb der Wechselstromsignalerfassung.
Spannungstransformator: Integrierter Präzisions-Mikro-Spannungstransformator
Betriebsverstärkerschaltung: hochpräzise integrierte Verstärkerschaltung, das Signal zur genauen Abtastung und entsprechenden Kompensation sowie andere Funktionen
Modusspannungsausgang: Das Modul kann Wechselspannung innerhalb von 250 V messen, der entsprechende Ausgangsmodus kann angepasst werden
Ausgangssignal: Das Ausgangssignal für die Sinuswelle, die Wellenform des Mediums (DC-Komponente)
Versorgungsspannung: 5–30 V
Durch Einstellen des Potentiometers kann die Amplitude der Ausgangswellenform geändert werden (der Einstellungsprozess ändert den Mittelwert nicht).
Die Wellenform ändert sich im Bereich von 0-VCC zwischen; Im Prozess der Erhöhung der Amplitude kann die Wellenformverzerrung entsprechend durch die Arbeitsspannung VCC erhöht werden, um sie zu lösen.
Wenn der mittlere Wert der Wellenform auf 0 umgestellt wird, kann am OUT-Anschluss ein Kondensator mit etwa 105 pF in Reihe geschaltet werden, um die Gleichstromkomponente in der Wellenform zu filtern.

Produkteigenschaften

Markenname

DIYTZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

..

Verlustleistung

..

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

SMD
