Düsen-Wirbelströmungssensor für Bambu Lab H2C H2D H2S X2D 3D-Drucker-Ersatzteile

Produktbeschreibung

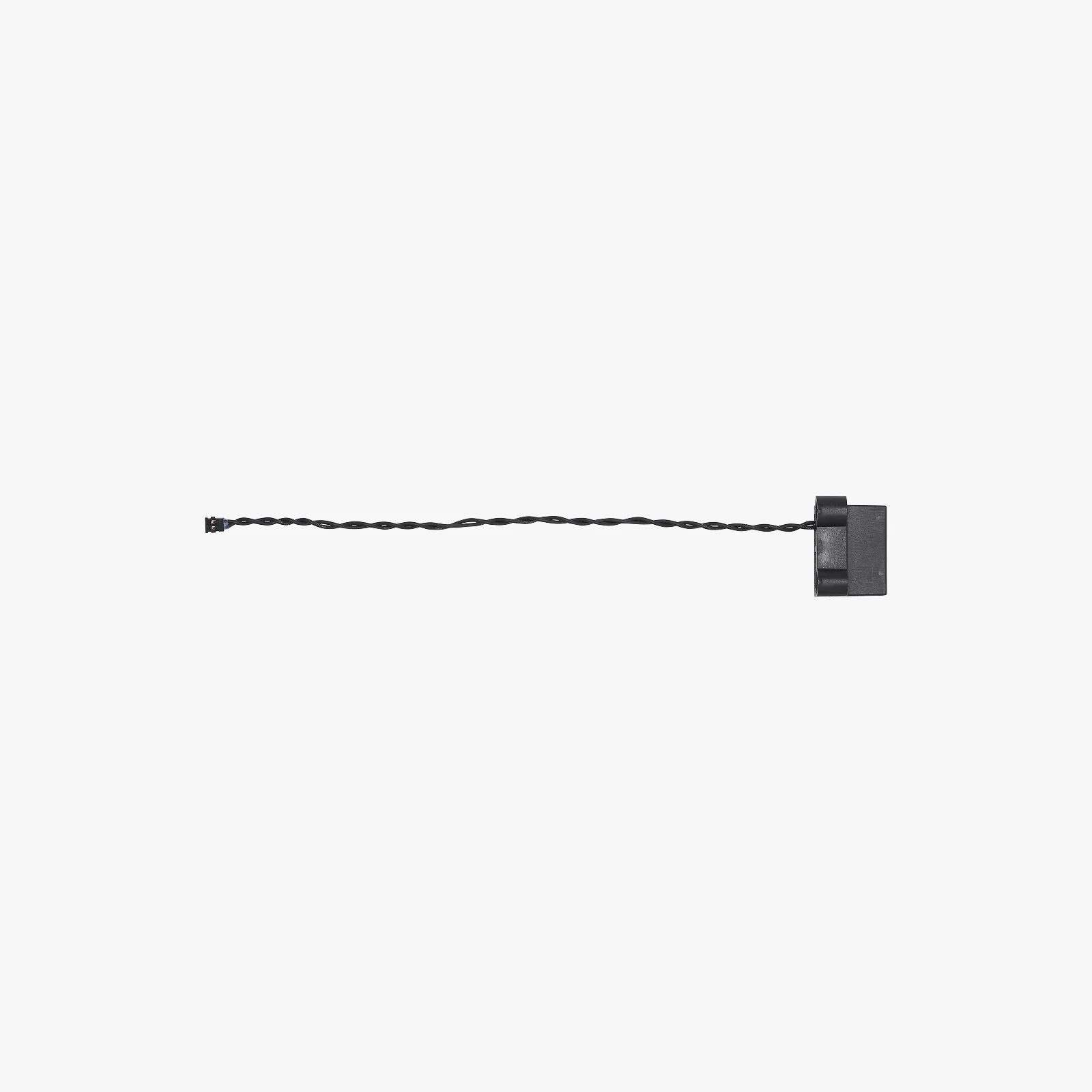

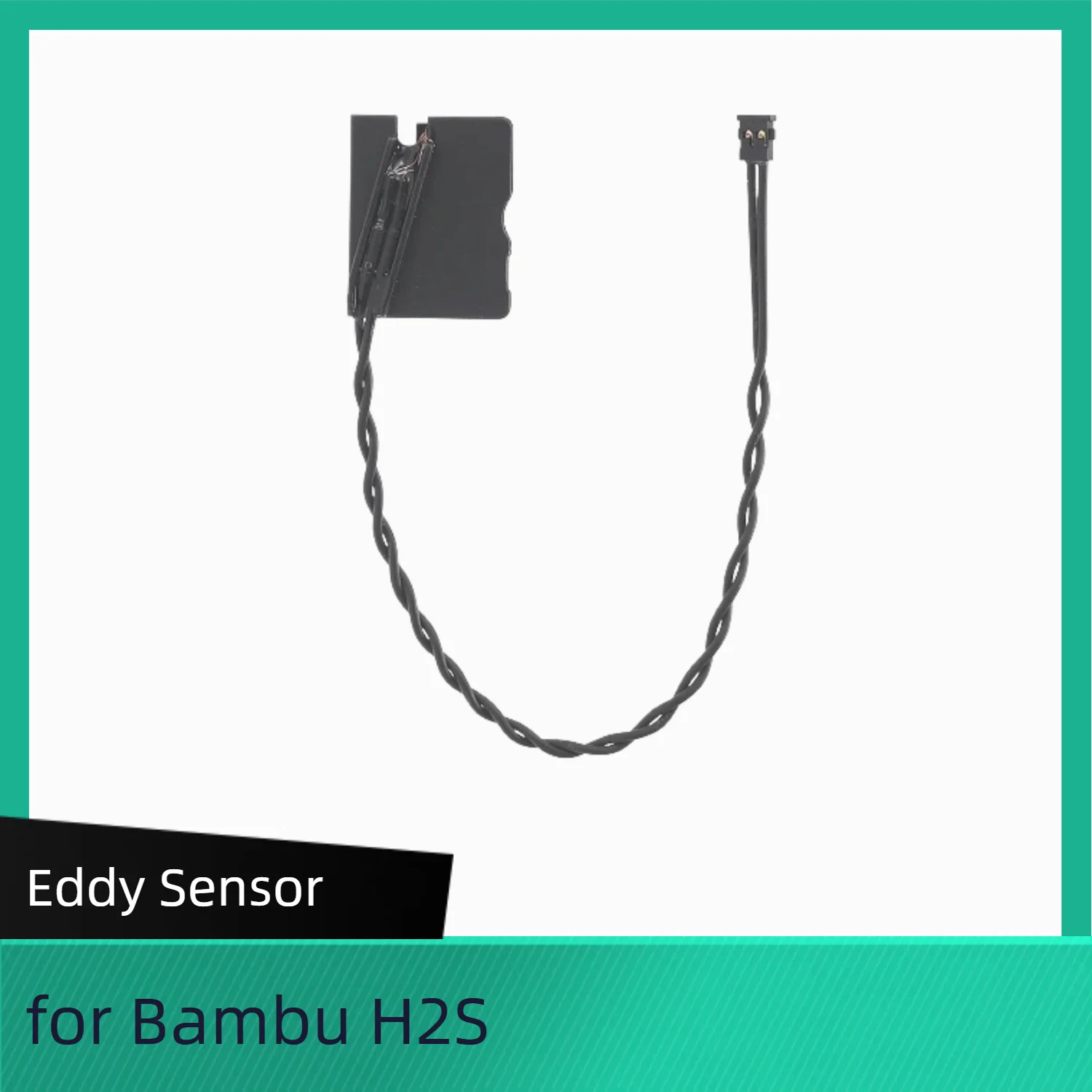

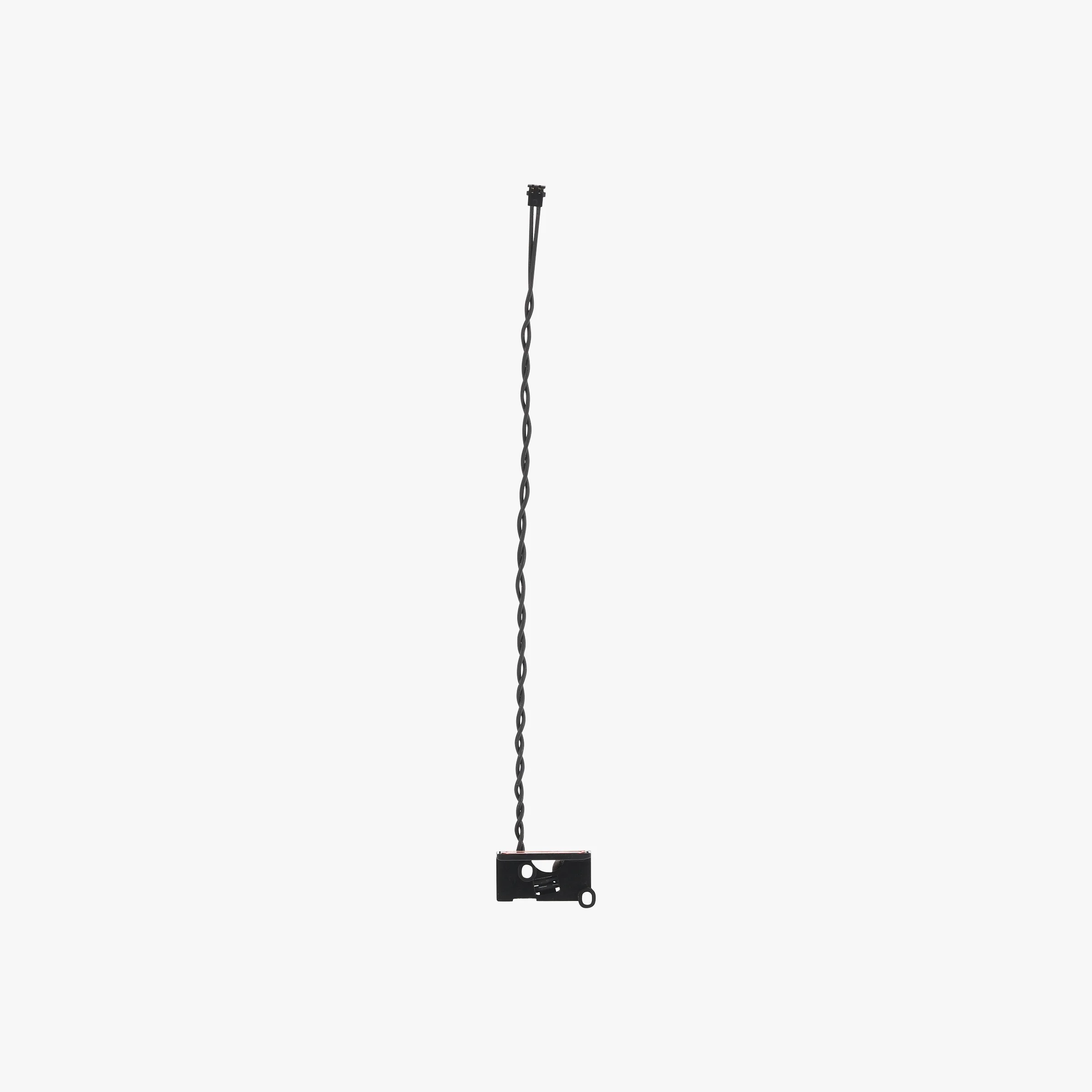

Düsenwirbelsensor für Bambu Lab H2C H2D H2S X2D 3D-Drucker-Teile
Der Düsenwirbelsensor wird verwendet, um zu erkennen, ob die Düse von geschmolzenem Filament umwickelt ist.
H2D-Düsen-Wirbelsensor ersetzen
Wichtiger Hinweis
Die H2D-Wirbelstromsensor-Spulenanschlüsse zeichnen sich durch dieses kompakte Steckverbindungsdesign aus. Beim Entfernen des Steckverbinders halten Sie bitte die Basis des Steckverbinders mit der Hand fest und heben Sie ihn gerade nach oben, senkrecht zur Leiterplattenoberfläche, um ihn zu entriegeln. Wenden Sie niemals Kraft in horizontaler Richtung an, um eine Beschädigung des Steckverbinders zu vermeiden.
Linker/rechter Düsen-Wirbelsensor
Der Linksdüsen-Wirbelsensor ist an der Rückseite der Düsenhebeschiene montiert und die Rechtsdüsen-Wirbelspule ist oben am rechten Hotend montiert.
Benötigte Werkzeuge und Materialien
1. Neuer linker/rechter Düsen-Wirbelsensor (ersetzen Sie den entsprechenden Sensor nach Bedarf)
2.H2.0 Innensechskantschlüssel
3.H1.5 Innensechskantschlüssel
Sicherheitswarnung
WICHTIG!
Es ist entscheidend, den Drucker auszuschalten, bevor Wartungsarbeiten durchgeführt werden, einschließlich Arbeiten an der Elektronik des Druckers und den Kabeln des Werkzeugkopfs. Das Ausführen von Aufgaben bei eingeschaltetem Drucker kann zu einem Kurzschluss führen, der zu elektronischen Schäden und Sicherheitsrisiken führt.
Während der Wartung oder Fehlerbehebung müssen Sie möglicherweise Teile, einschließlich des Hotends, demontieren. Dadurch werden Kabel und elektrische Komponenten freigelegt, die einen Kurzschluss verursachen könnten, wenn sie sich untereinander, mit anderen Metallen oder elektronischen Komponenten in Kontakt kommen, während der Drucker noch eingeschaltet ist. Dies kann zu Schäden an der Elektronik des Druckers und zusätzlichen Problemen führen.
Daher ist es entscheidend, den Drucker auszuschalten und vom Stromnetz zu trennen, bevor Wartungsarbeiten durchgeführt werden. Dies verhindert Kurzschlüsse oder Schäden an der Elektronik des Druckers und gewährleistet eine sichere und effektive Wartung.
Entfernen Sie den linken Düsenwirbelsensor
Schritt 1: Entfernen Sie den linken Hotend- und linken Hotend-Kühlventilator-Luftkanal
Überprüfen Sie zunächst, ob der Durchflussblocker unten am rechten Hotend positioniert ist. Befindet er sich unten am linken Hotend, kann seine Interferenz beim Entfernen dazu führen, dass die Blockerfeder sich verbiegt. Betätigen Sie den Schwenkhebel manuell, um den Durchflussblocker zur rechten Seite zu bewegen. Stellen Sie sicher, dass das Ende des Durchflussblockers sicher am Magneten auf der rechten Seite der Düsenblocker-Magnethalterung befestigt ist, um die korrekte Positionierung zu bestätigen.
Entfernen Sie die Silikonhülse des Hotends, lösen Sie den Riegel und trennen Sie das linke Hotend. Verwenden Sie einen H2.0-Inbusschlüssel, um eine M2×5-Schraube zu entfernen, die den Luftkanal des linken Hotend-Kühlgebläses befestigt, und ziehen Sie dann den Luftkanal heraus.

Produkteigenschaften

Markenname

LIXIU

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Artikeltyp

Sensor
