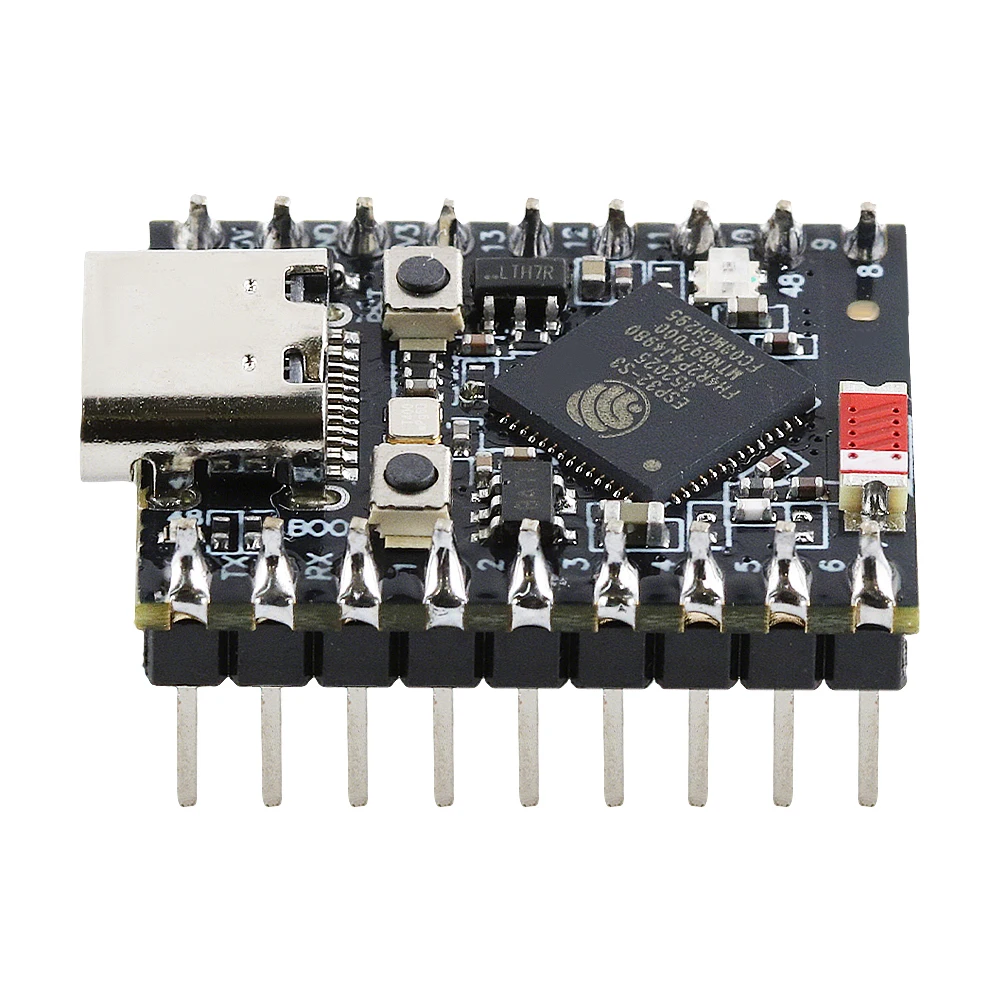

MINI ESP32-S3 Entwicklungsboard für Arduino 2.4G WLAN-Modul BT5.0 Original-Chip ESP32S3 4MB Flash 400KB SRAM 18PIN TYPE-C

Produktbeschreibung

MINI ESP32-S3 Entwicklungsboard für Arduino 2.4G WLAN-Modul BT5.0 Original-Chip ESP32S3 4MB Flash 400KB SRAM 18PIN TYPE-C
Produktparameter
Leistungsstarker Prozessor: ESP32-S3, 32-Bit-RISC-V-Einzelkernprozessor, Betriebsfrequenz bis zu 160 MHz
WiFi: 802.11b/g/n-Protokoll, 2,4 GHz, unterstützt Station-Modus, SoftAP-Modus, SoftAP + Station-Modus, gemischten Modus
Bluetooth: Bluetooth 5.0
Extrem niedriger Stromverbrauch: Der Stromverbrauch im Tiefschlaf beträgt ca. 43 μA.
Umfangreiche Ressourcen der Platine: 400 KB SRAM, 384 KB ROM, 4 MB Flash.
Chip-Modell: ESP32S3FH4R2
Ultrakleines Format: So klein wie ein Daumen (22,52x18mm), klassische Form, geeignet für Wearables und kleine Projekte.
Zuverlässige Sicherheitsfunktionen: Unterstützt AES-128/256, Hashing, RSA, HMAC, digitale Signaturen und verschlüsselten Hardwarebeschleuniger für sicheres Booten.
Umfangreiche Schnittstellen: 1x I2C, 1x SPI, 2x UART, 11x GPIO (PWM), 4x ADC
Eingebaute RGB, blaue LED: Gemeinsamer GPIO48-Pin
Externe Stromversorgung: Wenn eine externe Stromversorgung benötigt wird, verbinden Sie einfach den + Anschluss der externen Stromversorgung mit der B+ Position auf der Rückseite der Platine und den - Anschluss mit der B- Position auf der Rückseite.Unterstützt eine Stromversorgung von 3,3～6V.Sie können den Akku aufladen, indem Sie ihn an USB anschließen.
Beim Löten ist darauf zu achten, dass die positiven und negativen Anschlüsse nicht kurzgeschlossen werden und die Batterie sowie das Gerät nicht beschädigt werden.
Der COM-Port auf dem Arduino kann nicht erkannt werden.
Download-Modus aktivieren: Methode 1: Drücken Sie BOOT, um das Gerät einzuschalten.Methode 2: Drücken Sie die BOOT-Taste des ESP32S3, dann drücken Sie die RESET-Taste, lassen Sie die RESET-Taste los, lassen Sie die BOOT-Taste los, zu diesem Zeitpunkt wechselt der ESP32S3 in den Download-Modus.Jede Verbindung erfordert das erneute Aufrufen des Download-Modus.Manchmal kann es vorkommen, dass der Anschluss nach einmaligem Drücken instabil wird und die Verbindung unterbrochen wird.Sie können anhand des Geräuschs der Port-Identifikation erkennen.)
Nach dem Hochladen kann das Programm nicht ausgeführt werden.
Nach dem erfolgreichen Hochladen müssen Sie die Reset-Taste drücken, um den Vorgang auszuführen.
Wenn es an den Computer angeschlossen wird, erscheint der Com-Port nicht, stattdessen wird (JTAG/serielle Debug-Einheit) angezeigt.
Lösung für die Anzeige von JTAG/seriellen Debug-Einheiten

Produktdetails in Bildern

Produkteigenschaften

Markenname

UICPAL

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

ist kundenspezifisch

Ja

Menge

1

Paket

DIP

Choice

yes

semi_Choice

yes
