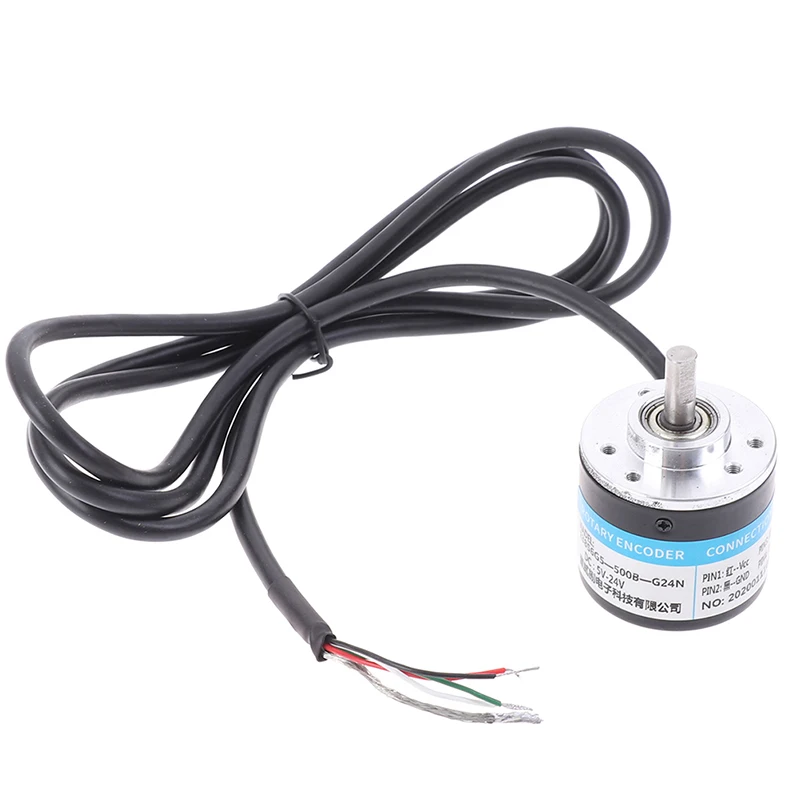

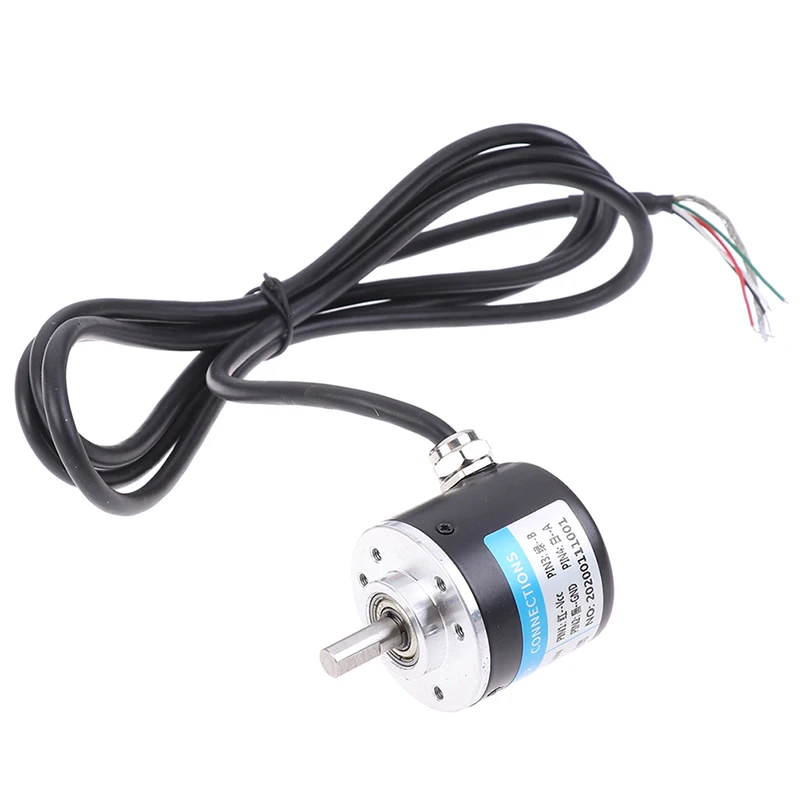

100/200/360/400/500/600P/R Photoelektrischer Inkrementaler Drehgeber 5V-24V

20,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–17 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Stromquelle: DC5-24V
Schaft: 6*13mm/0.23*0.51"
Größe: 38*35,5mm/1,49*1,39"
Ausgang: AB 2-Phasen-Ausgang, rechteckiger orthogonaler Impulsschaltkreis, der Ausgang für den NPN-Open-Collector-Ausgangstyp
Maximale mechanische Drehzahl: 5000 U/min
Reaktionsfrequenz: 0-20KHz
Kabellänge: 1,5 Meter
Hinweis: Der AB-2-Phasen-Ausgang darf nicht direkt mit VCC verbunden werden, da sonst die Ausgangs-Triode durchbrennt, da es sich um unterschiedliche Chargen handelt und möglicherweise nicht über den Anschluss verfügt
Verbindung
Grün = Phase A, Weiß = Phase B, Rot = Vcc Power +, Schwarz = V0
Anwendung
Wird zur Messung der Drehzahl, des Winkels und der Beschleunigung des Objekts sowie zur Längenmessung verwendet
Geeignet für die intelligente Steuerung verschiedener Verschiebungsmessungen, automatische automatische Guillotine-Maschinen für Leder mit fester Länge, Steuerung der Schnittlänge von Stahl, zivile menschliche Maßstäbe für gemessene Höhen und Roboter für Studentenrennen
Im Lieferumfang enthalten
1 x Inkremental-Drehgeber
