Werkzeugteil
500-nm-Gelenkmotoraktuator mit hohem Drehmoment integriert harmonischen Getriebeuntersetzer, Servomotorsteuerung und Encoder.
5.409,90 €
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 21–38 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Produktbeschreibung

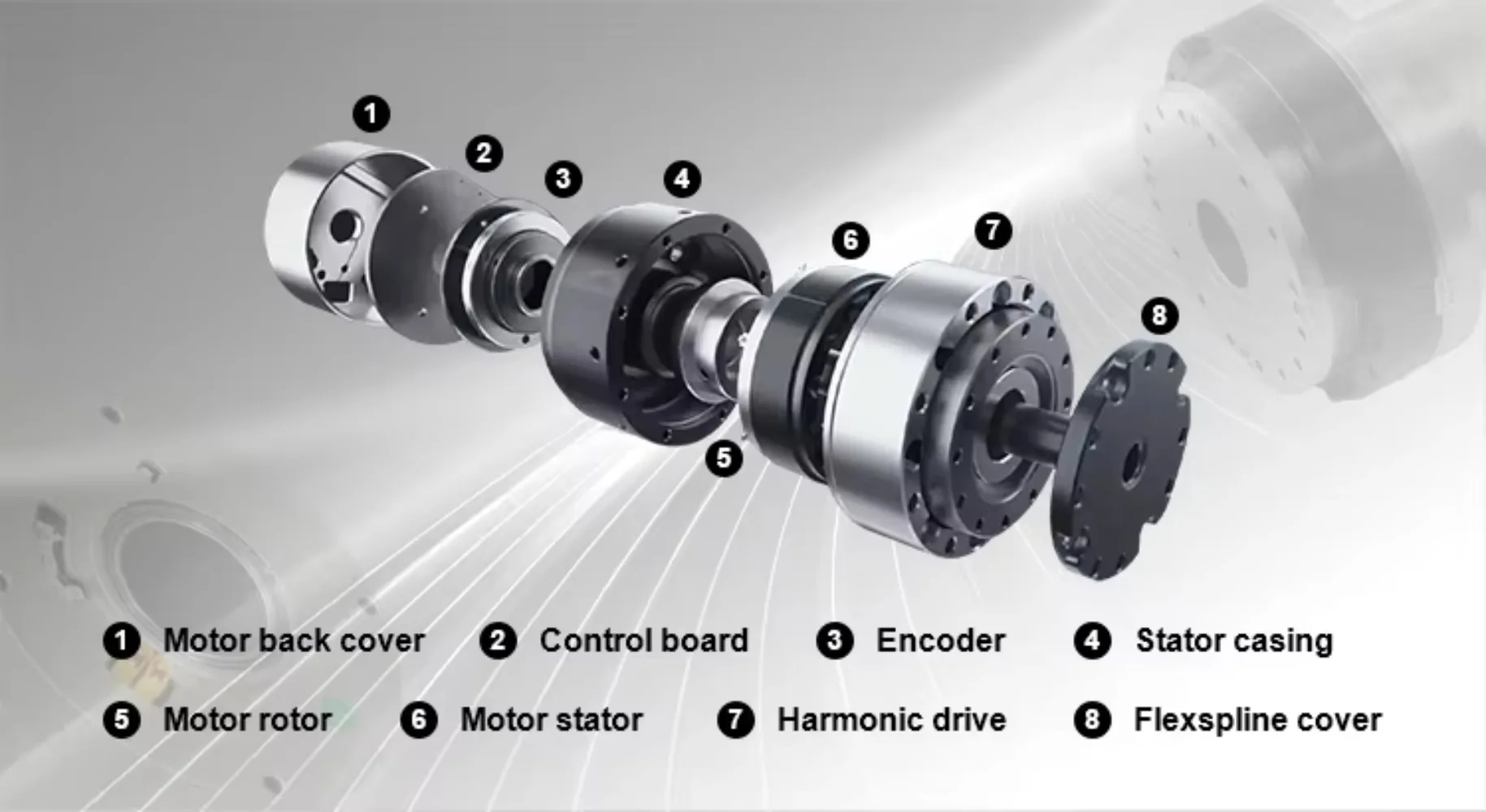

Das Kompaktmodul umfasst eine FOC-Steuerplatine, einen hochpräzisen Mehrgang-Absolutwertgeber, einen rahmenlosen Drehmomentmotor, einen Präzisions-Harmonikareduzierer und weitere Hauptkomponenten.
Produktparameter

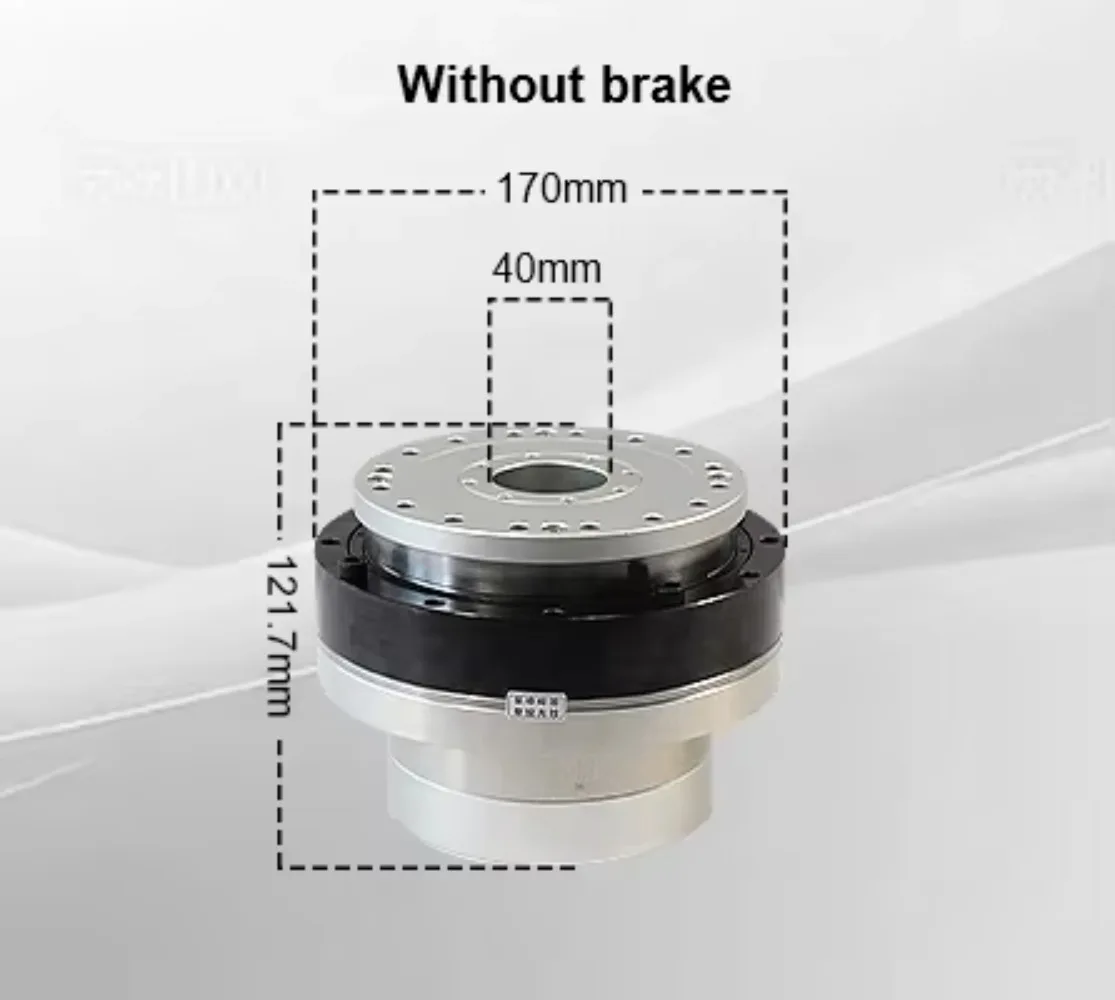

Ohne Bremse
Außendurchmesser: 170 mm
Mittleres Loch: 40 mm
Höhe: 121,7 mm
Gewicht: 6850 g (ohne Bremse)
Untersetzungsverhältnis
51
121
161
Start-Stopp-Spitzenmoment (Nm)
523
802
841
MaximalZulässiges Drehmoment bei mittlerer Last (N.m)
255
586
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- NONE
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Typ
- Andere
- Material
- GUMMI
- Ursprung
- CN (Herkunft)
- continuous current
- 30.2 A
- Motor efficiency
- IE 4
- rotational speed
- 22/12/7 Rpm
- Model
- TD-110-170-PRO
- commutation
- Brushless
- structure
- Permanent magnet
- Framed No
- 170MM
- Motor installation type
- Flange installation
- protective characteristics
- waterproof
- rated power
- 1500w
- rated voltage
- DC 48V
- RPM
- 22/12/7 Rpm
- torque
- 169/ 363 /363 NM
- type
- Servo motor
- rated ratio
- 51 /121 /161
- Start-Stop Peak Torque (N.m)
- 523/ 802 /841
- Maximum allowable torque (N.m)
- 255 /586 /586
- Rated torque at 2000rpm/(N.m)
- 169 /363 /363
- Output Peak Speed (RPM)
- 34 /14/ 10
- Supply voltage (V)
- 24-48
- Power (kg)
- 6.85
- Through hole (mm)
- 40
- Encoder resolution (bits)
- 17
Artikelnummer: 1005011657936658
