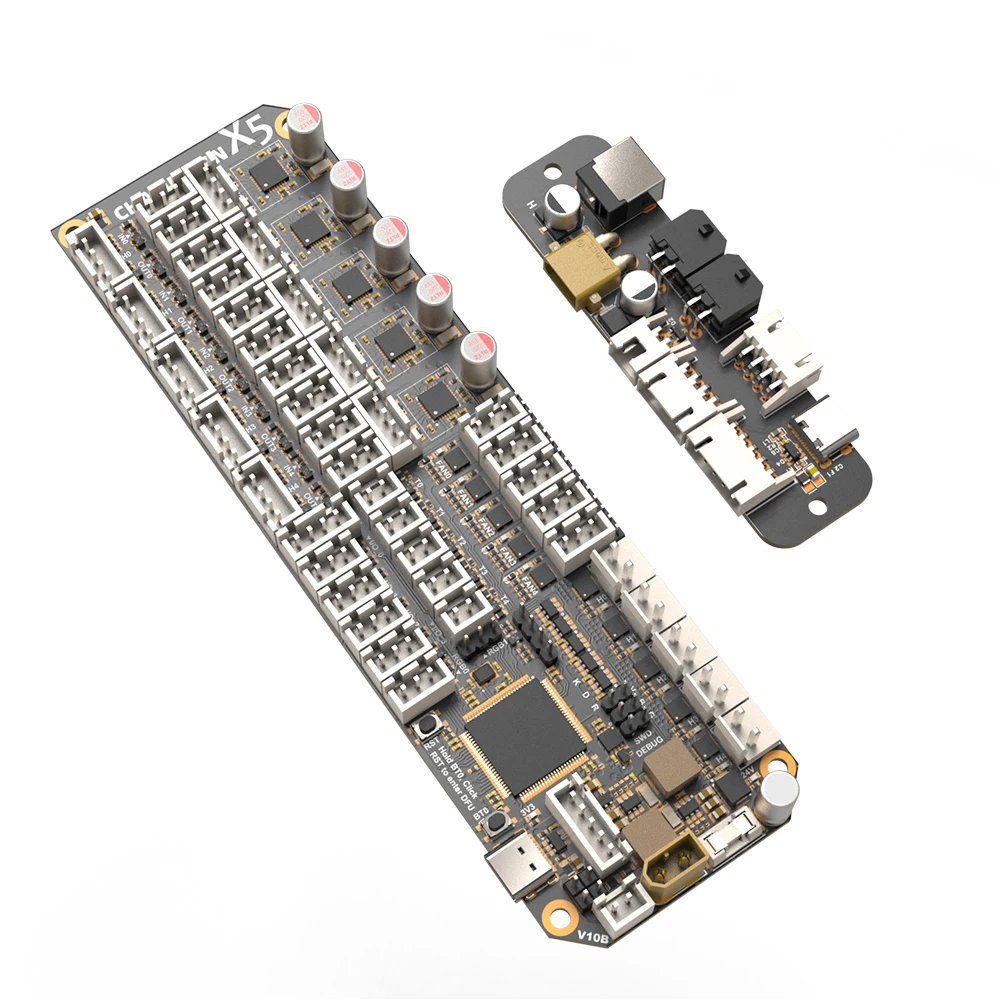

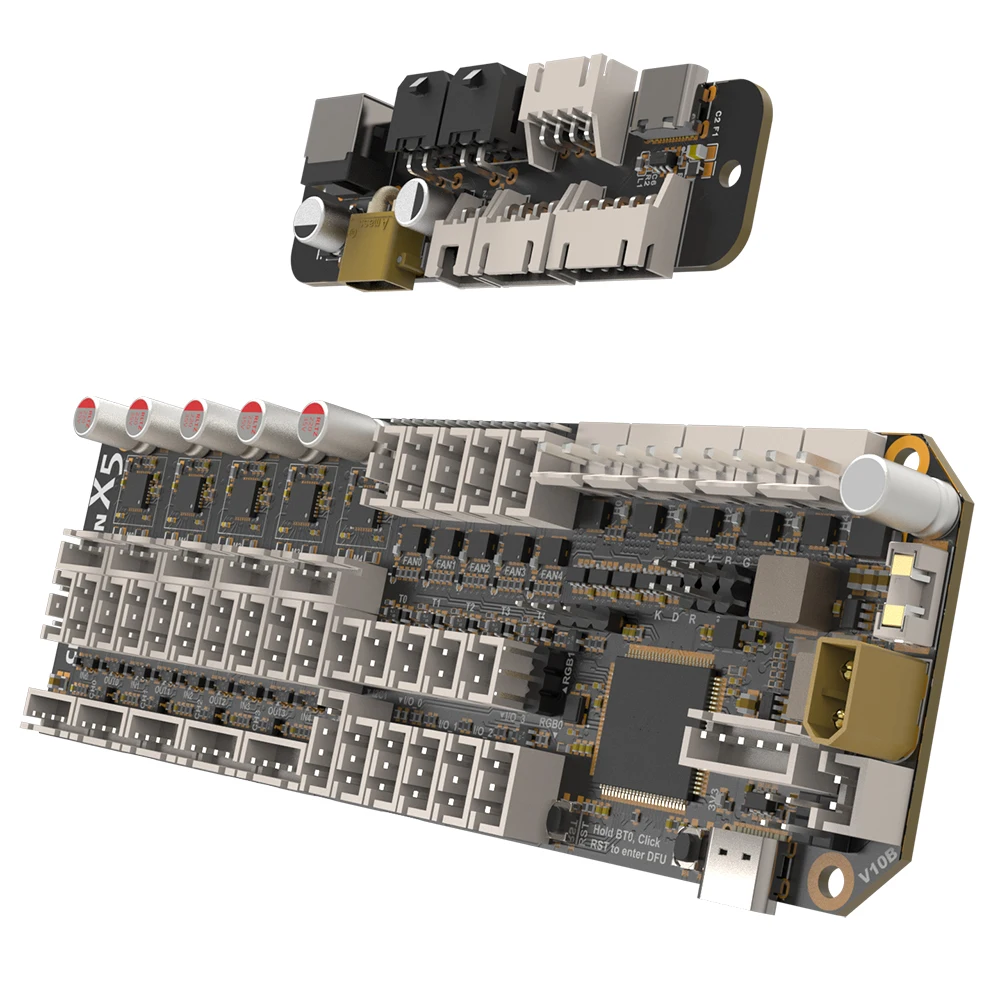

FYSETC Chameleon X5 Motherboard ERCF QuattroBox MMU Systemboard mit Heißlufttrocknungsfunktion und USB/CANBUS-Kommunikation

Produktbeschreibung

FYSETC Chameleon X5 Motherboard ERCF QuattroBox MMU Systemplatine Heißlufttrocknung Unterstützung Unterstützung mit USB/CANBUS-Kommunikation
Über das Produkt

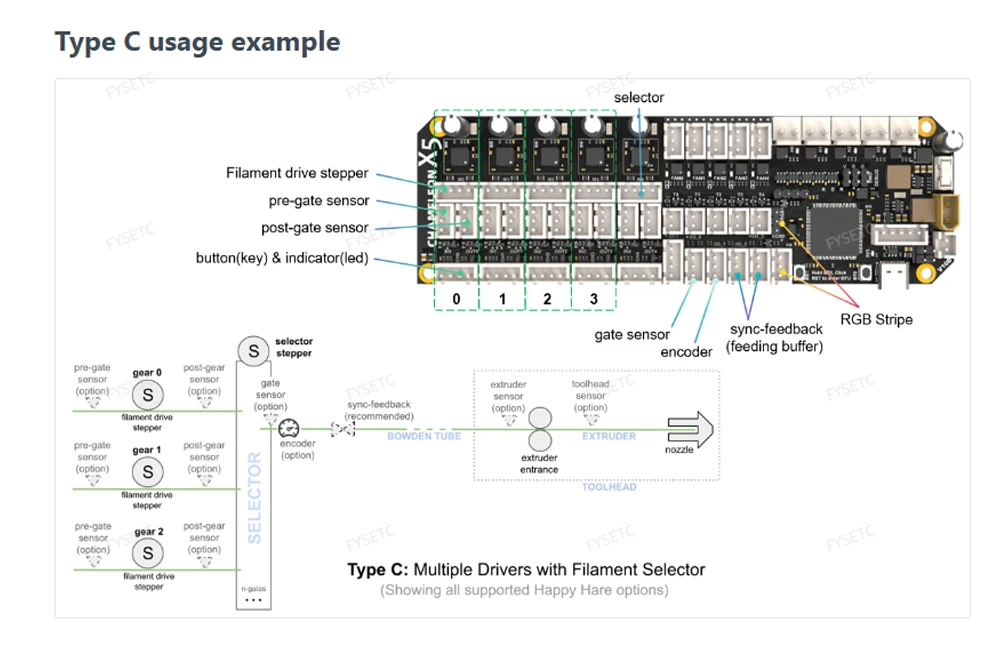

Der Chameleon X5 kann in verschiedenen Mehrfarbenanwendungen eingesetzt werden, die mehrere Motoren zur Zusammenarbeit erfordern, wie z. B. Typ-A-, Typ-B- und Typ-C-Systeme.Es umfasst außerdem die notwendigen Lüfter-/Heizungssteuerungs- und Temperaturerkennungsschaltungen für Heiz- und Trocknungsfunktionen.
Es basiert auf dem Mikrocontroller STM32F407VET6 und dem Schrittmotortreiberchip TMC2209, wobei jeder Kanal mit den notwendigen I/O-Schnittstellen zur Überwachung des Filamenteingangs/-ausgangs und zur Statusanzeige (Tasten und LEDs) ausgestattet ist, um eine stabile Zufuhr zu gewährleisten.
Die optionale 5-Kanal-Heiz- und Trocknungsfunktion umfasst dedizierte Schnittstellen für Lüftersteuerung und Heizelemente sowie NTC-Temperaturmessung und unterstützt auch I2C-Sensoren wie Temperatur- und Feuchtigkeitssensoren.
Eigenschaften

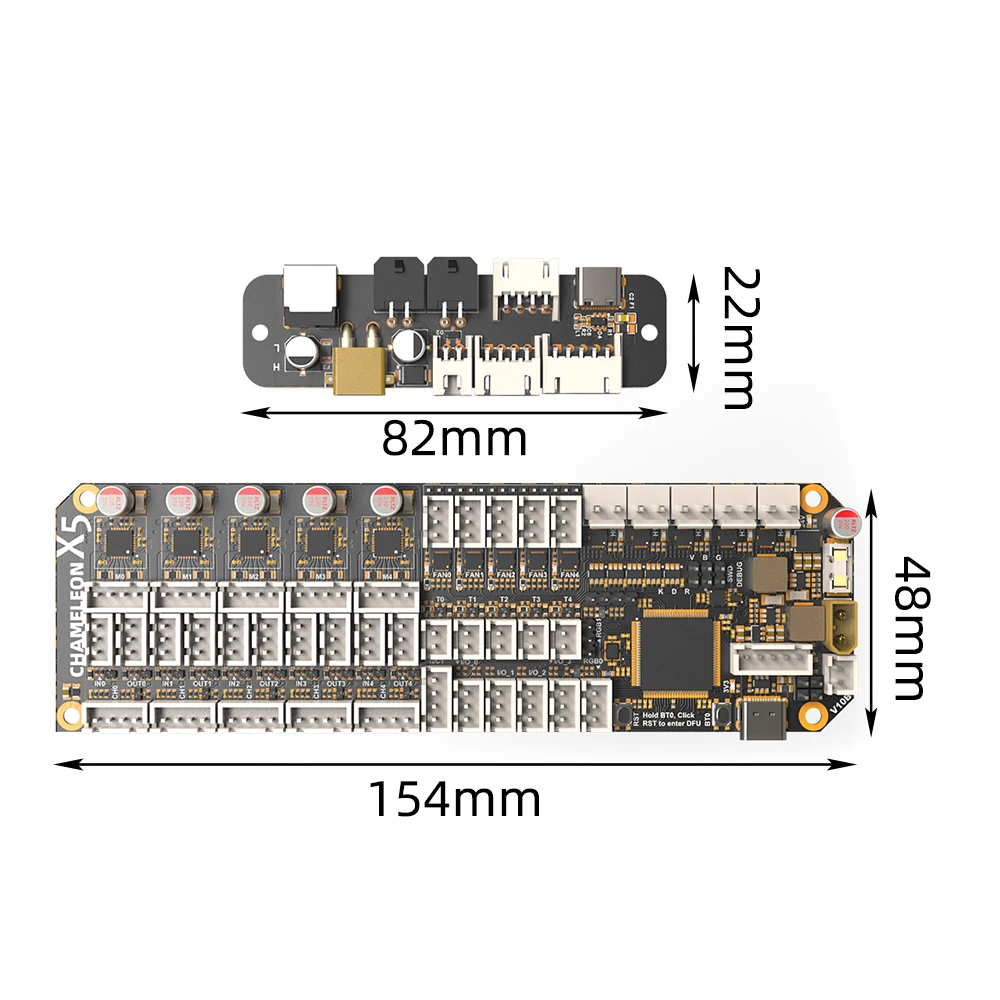

Abmessungen: 154 mm x 48 mm
Basierend auf STM32F407VET6 (168 MHz Cortex-M4)

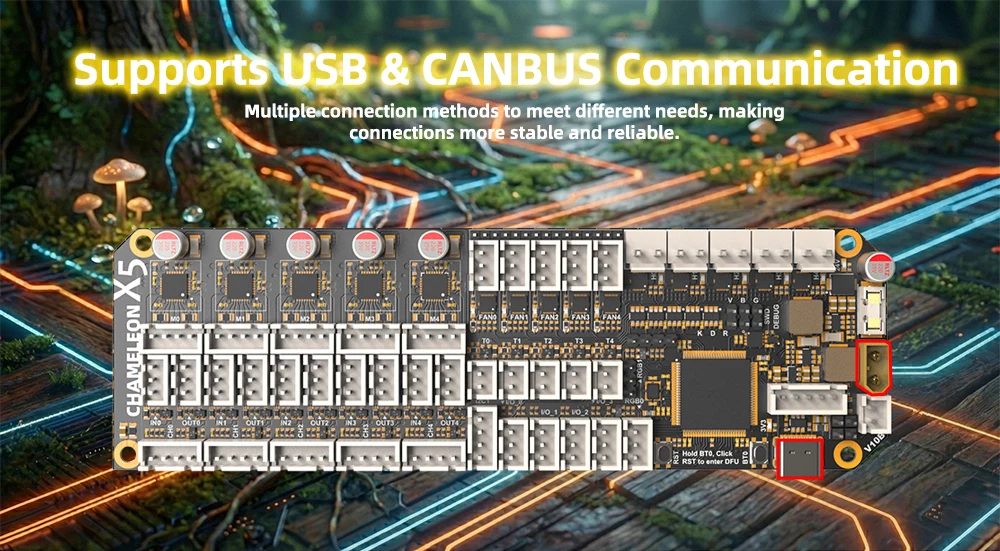

Unterstützt CANBUS- und USB-Kommunikation
* Integrierte Stromversorgung
Eingang: 24 V bei max. 15 A

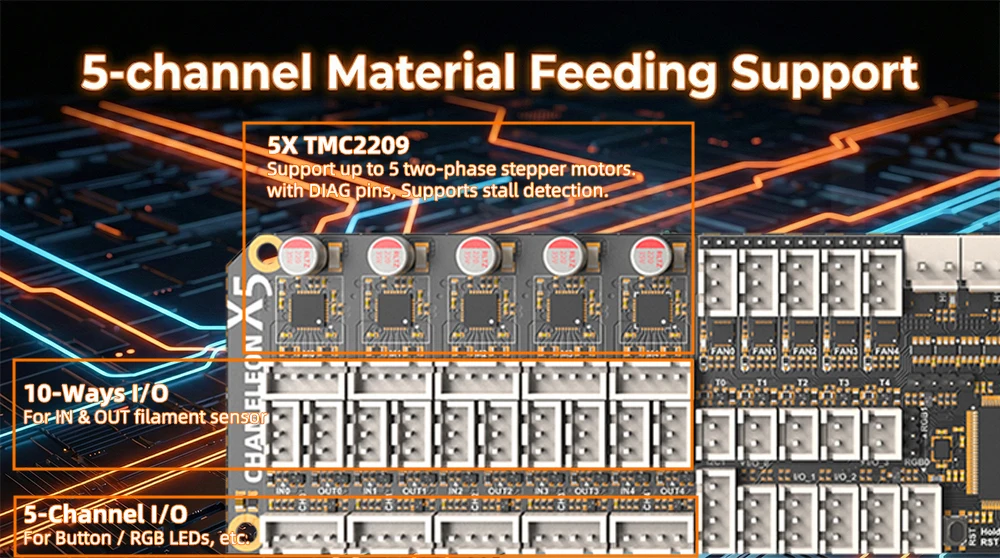

5-Kanal-Materialzuführungsunterstützung

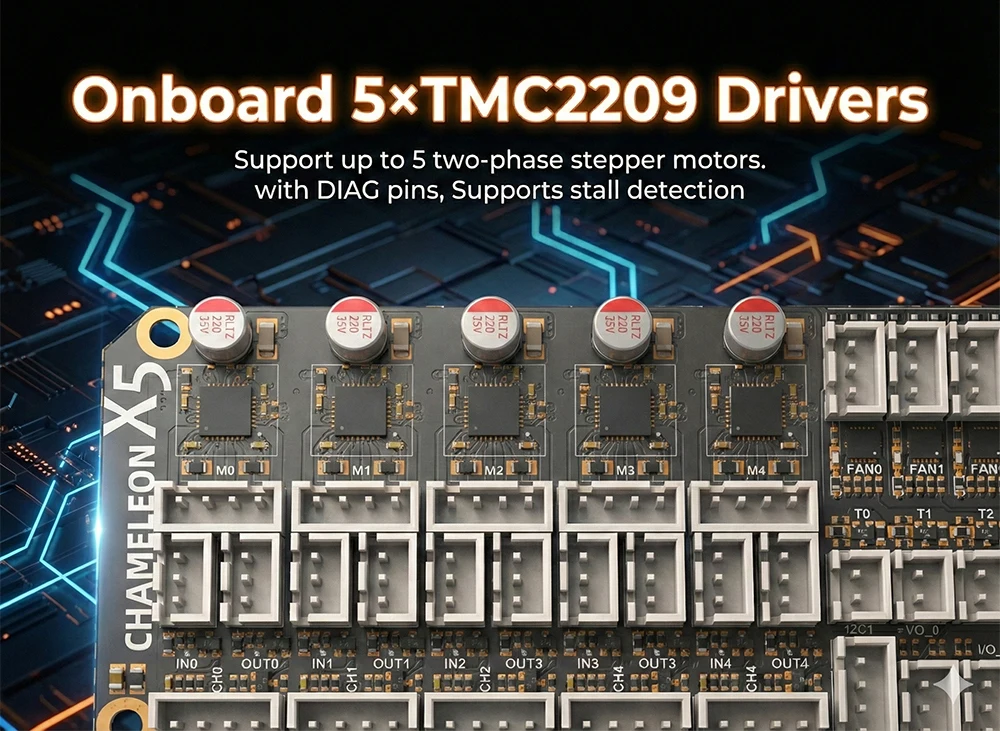

5 integrierte TMC2209-Treiber, die 5 Schrittmotoren unterstützen
10 Allzweck-I/O-Pins zur Überwachung des Materialzuführens/-extrudierens
5 duale I/O-Anschlüsse für Tasten und LED-Anzeigen (mit Pegelverschiebung)
5-Kanal-Heißlufttrocknungsunterstützung

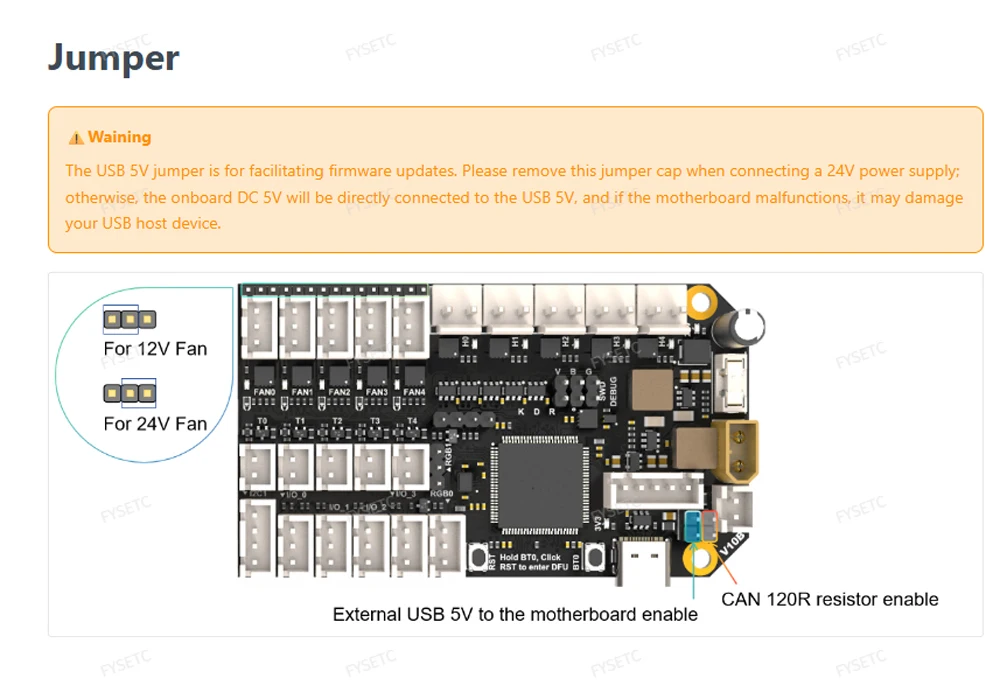

5x Lüfter, unterstützt 2/3 Lüfter, 12V/24V wählbar, 2A Max
5x Heizanschlüsse, 5A Max
5x NTC-Temperatursensor-Schnittstellen zur Temperaturerfassung
1x I2C-Schnittstelle für Temperatur- und Feuchtigkeitssensoren
