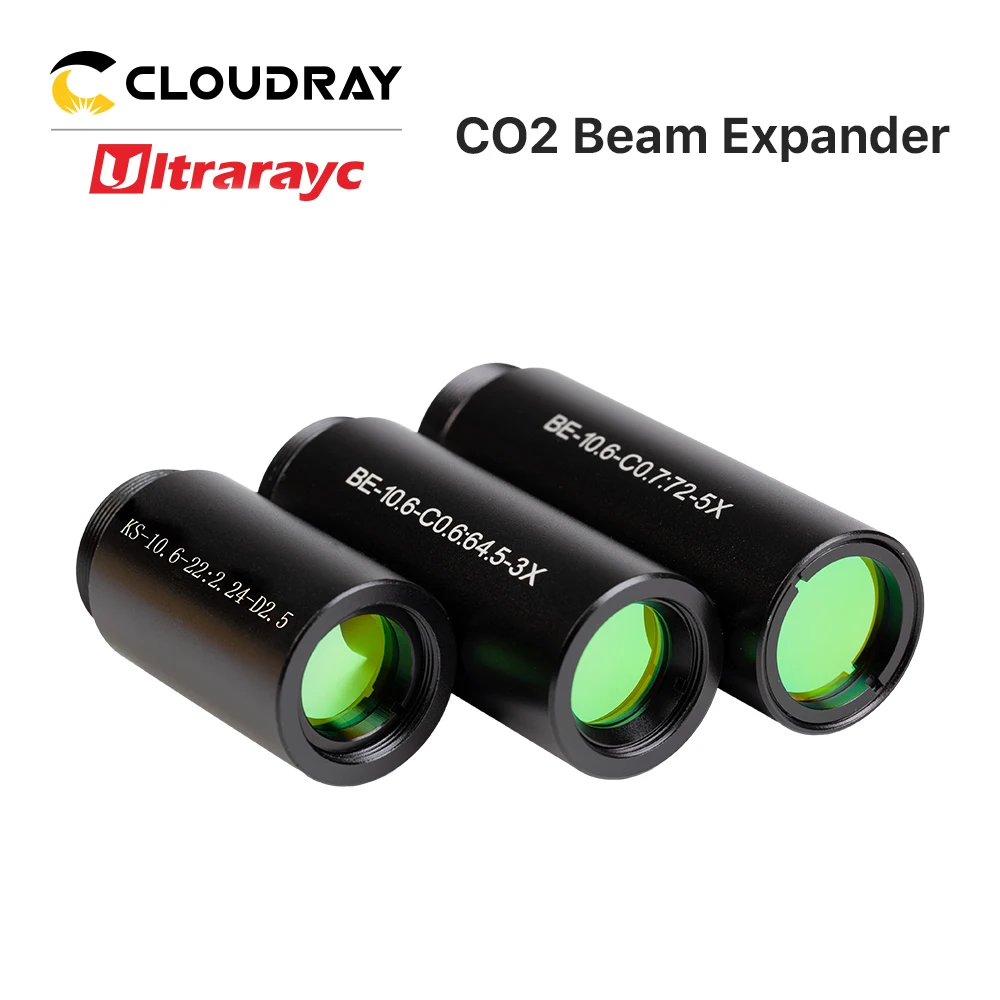

Cloudray CO2-Laser-Strahlexpander 10600nm 2X 2,5X 3X 4X 6X Erweiterungsverhältnis M22*0,75 Linsenoptik für CO2-Lasermarkiermaschine

Produktbeschreibung

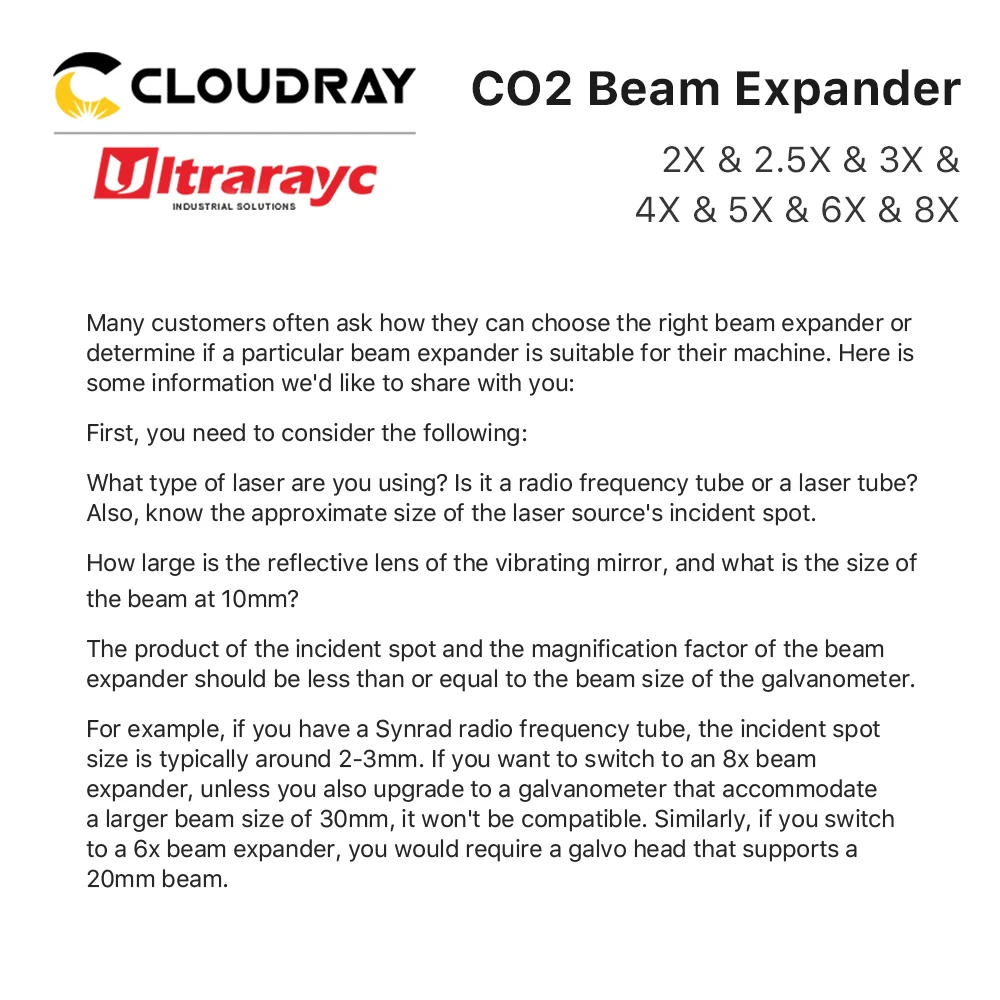

Viele Kunden fragen oft, wie sie den richtigen Strahlexpander auswählen oder feststellen können, ob ein bestimmter Strahlexpander für ihre Maschine geeignet ist. Hier sind einige Informationen, die wir gerne mit Ihnen teilen möchten
Zunächst müssen Sie Folgendes berücksichtigen
Welche Art von Laser verwenden Sie? Handelt es sich um eine Hochfrequenzröhre oder eine Laserröhre? Ermitteln Sie außerdem die ungefähre Größe des einfallenden Punktes der Laserquelle.
Wie groß ist die reflektierende Linse des vibrierenden Spiegels und wie groß ist der Strahl bei 10 mm?
Das Produkt aus dem Einfallspunkt und dem Vergrößerungsfaktor des Strahlaufweiters sollte kleiner oder gleich der Strahlgröße des Galvanometers sein.
Wenn Sie beispielsweise eine Synrad-Hochfrequenzröhre haben, beträgt die Größe des einfallenden Strahlpunkts typischerweise etwa 2-3 mm. Wenn Sie auf einen 8-fachen Strahlaufweiter umsteigen möchten, ist dieser, sofern Sie nicht auch auf ein Galvanometer umsteigen, das eine größere Strahlgröße von 30 mm unterstützt, nicht kompatibel. Ebenso benötigen Sie bei einem Wechsel auf einen 6-fachen Strahlaufweiter einen Galvo-Kopf, der einen 20 mm Strahl unterstützt.
Wenn Sie ein Galvanometer mit höherem Strahl benötigen, können Sie Klicken Sie auf das Bild unten, um eines zu bestellen.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Typ

Andere

Material

Quarzglas

Ursprung

CN (Herkunft)

ist kundenspezifisch

Nein

Name

CO2 Beam Expander

Material

Quartz and metal

Wave Length

10600NM/10.6um

Structure

Convex

Usage

Infrared

Mount Thread

M22 0.75

Diameter

Dia.25mm/Dia.32mm

Expansion Ratio

1.5X 2X 2.5X 3X 4X 5X 6X 8X

Max Input Aperture

10mm-12mm

Application

For CO2 Laser Marking Machine
