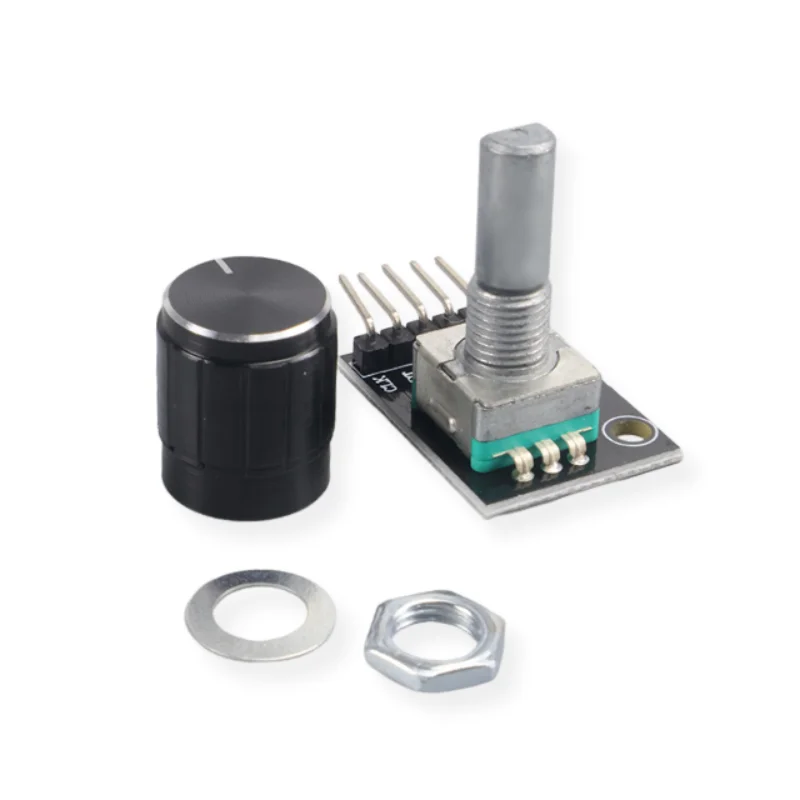

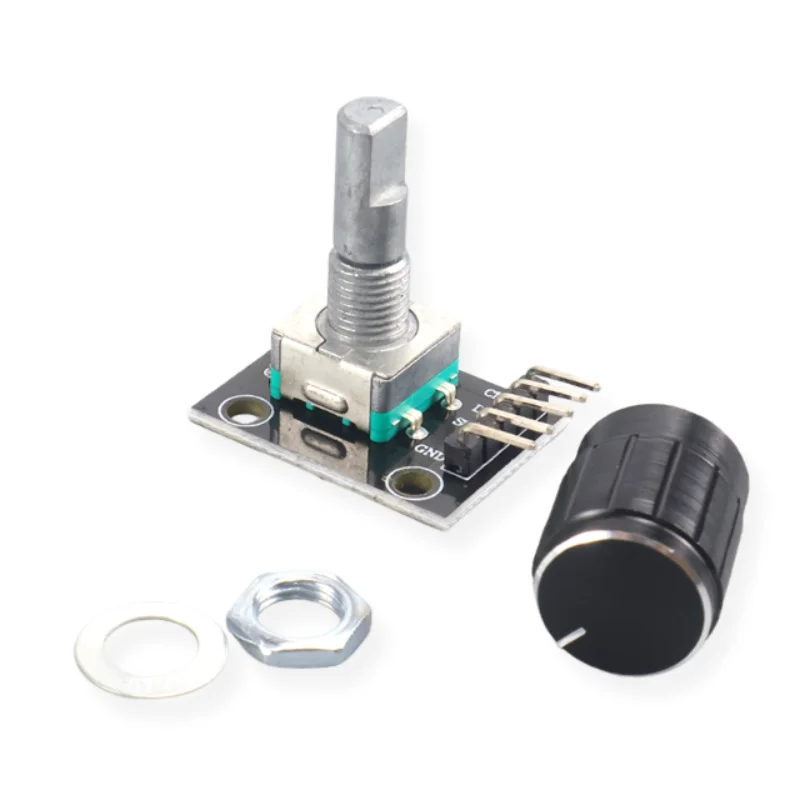

Brandneues KY-040 Drehgebermodul mit Druckknopf, 20 PPR, 5 V, 360 unendliche Drehung für Arduino, Lautstärmenü, Motorsteuerung

Produktbeschreibung

Merkmale: 360° Unendliche Rotation (kein physischer Anschlag) + integrierter Druckknopfschalter.
Vorteil: Deutlich längere mechanische Lebensdauer als bei Potentiometern.Kombiniert Einstellung und Auswahl in einer Komponente, spart Platz und Kosten.
Vorteil: Ideal für Projekte, die häufige Anpassungen oder zyklische Menüs erfordern, da sie eine intuitivere und langlebigere Oberfläche bieten.
Bringen Sie die Benutzeroberfläche Ihres Projekts von der analogen in die digitale Ära!Das KY-040-Drehgebermodul ist die ideale Erweiterung für herkömmliche Potentiometer.Es bietet eine verschleißfreie, unendliche Drehung, präzise digitale Impulse und einen praktischen Druckknopf, wodurch die Menüführung, die Einstellung von Werten und der Moduswechsel besonders einfach und effizient gestaltet sind.Eine ideale Wahl für Heimwerker, Kreative und Ingenieure.
��️ [Spannungswarnung – WICHTIG!]
Dieses Modul ist für 5V Betrieb.Seine Ausgangssignale sind ebenfalls auf 5V Logikpegel. Schließen Sie es NICHT direkt an 3,3-V-Systeme an (z. B. ESP32, ESP8266, Raspberry Pi GPIO). da es die GPIO-Pins beschädigen könnte!Falls eine Verbindung erforderlich ist, Ein Logikpegelwandler ist erforderlich..
��️ [Arbeitsprinzip - KRIKLICH]
Inkrementaler Encoder: Das ist ein INKREMENTAL Encoder.Es gibt nur relative Positionsänderungen (Impulse) aus.Es erinnert sich NICHT an seine Position; Informationen gehen nach dem Ausschalten verloren.Ihr Code muss Impulse zählen, um die absolute Position zu bestimmen.
Richtungsdekodierung erforderlich: Sie müssen beide lesen CLK- und DT-Pins gleichzeitig und vergleichen Sie deren Veränderungsfolge mit Rotationsrichtung bestimmen.Verwenden Sie spezielle Bibliotheken (z. B. Arduino). Encoder Bibliothek) zur Vereinfachung der Programmierung.
Software-Entschaltung erforderlich: Trotz grundlegender Hardware-Entstoppelung weisen mechanische Kontakte eine gewisse Rückschlagbewegung auf.Für zuverlässige Messwerte, Sie MÜSSEN einen Software-Debouncing-Algorithmus in Ihrem Code implementieren..
��️ [Anschluss & Verwendung]
Modulanschlüsse: GND, + (VCC), SW (Schalter), DT (Daten), CLK (Takt).
Typische Verbindung: VCC an 5 V, GND an GND, CLK, DT und SW an drei digitale Eingangspins Ihres Mikrocontrollers (es wird empfohlen, die interne Pull-up-Pull-Down-Widerstandsfunktion zu aktivieren).
Drücken Sie die Knopfkappe fest auf den Schaft, um sie zu befestigen.
Modell: KY-040
Betriebsspannung: 5 V Gleichstrom
Auflösung: 20 Impulse pro Umdrehung (20 PPR)
Drehung: 360 Grad, unendlich
Integrierter Schalter: Druckknopf (Schalterachse drücken)
Ausgangssignale: CLK (Takt), DT (Daten), SW (Schalter)
