Hochspannungsgenerator DC 5-13V zu AC 10kV-20kV 80W Lichtbogenzünder Hochspannungsmodul mit stabiler Zündung

8,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Merkmale

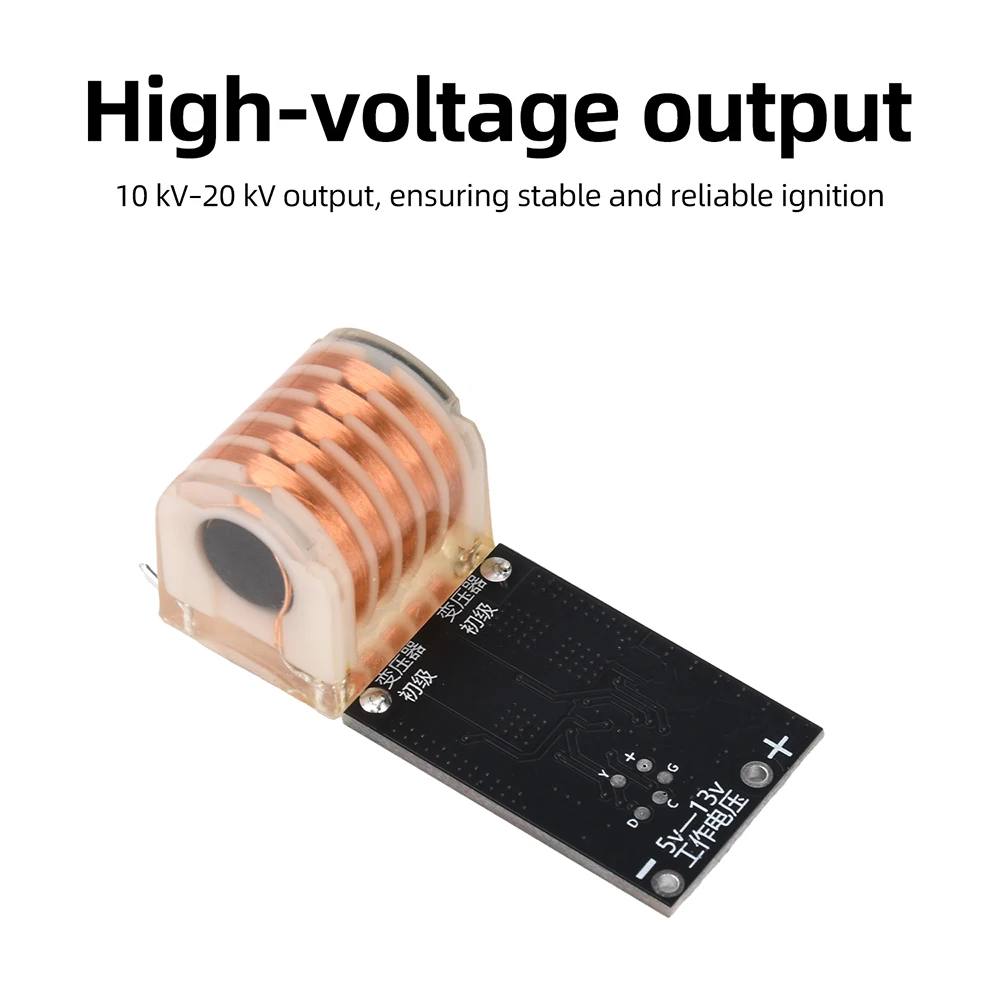

1.Hochspannungsausgang (10 kV–20 kV) gewährleistet eine stabile und zuverlässige Zündung

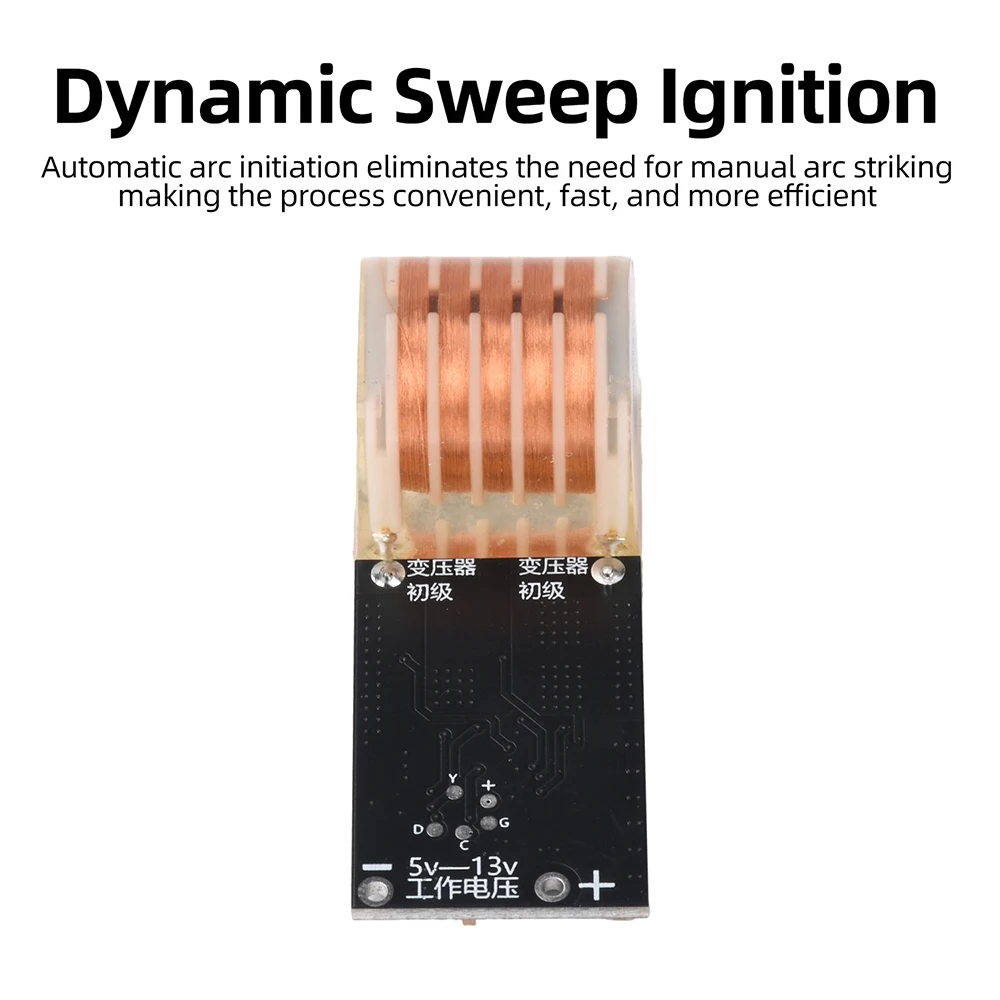

2.Durch die dynamische Frequenzsweep-Arc-Initiierung entfällt die manuelle Lichtbogenbildung, wodurch der Prozess bequem, schnell und effizienter wird.

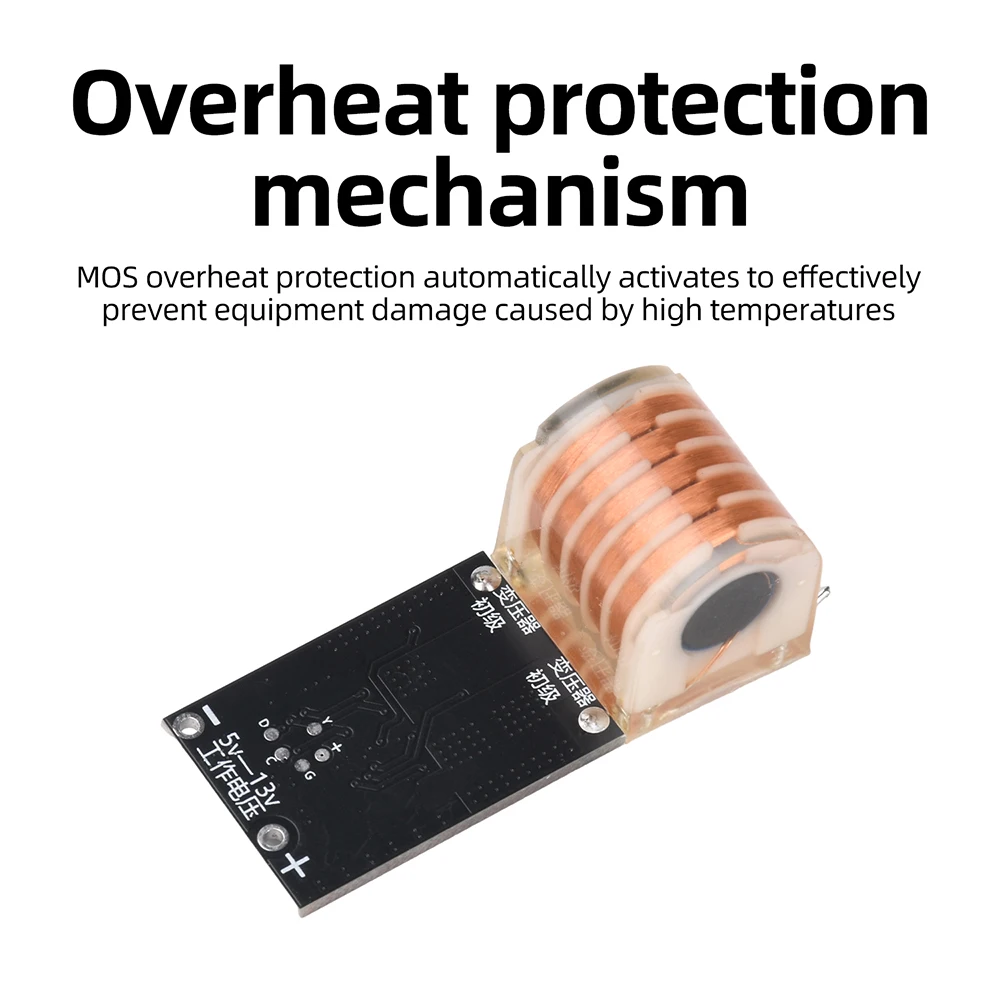

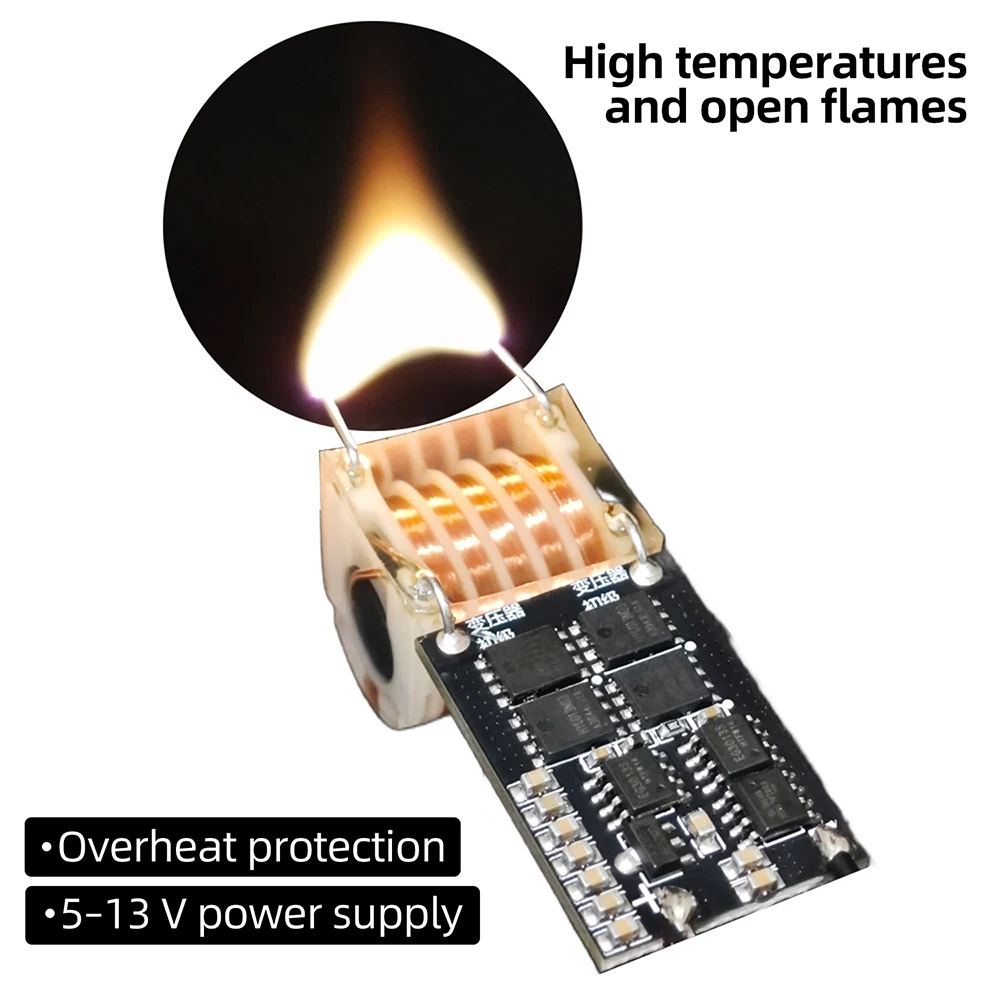

3.Der Überhitzungsschutzmechanismus mit automatischer MOSFET-Schutzfunktion verhindert effektiv Schäden an Geräten, die durch hohe Temperaturen verursacht werden.

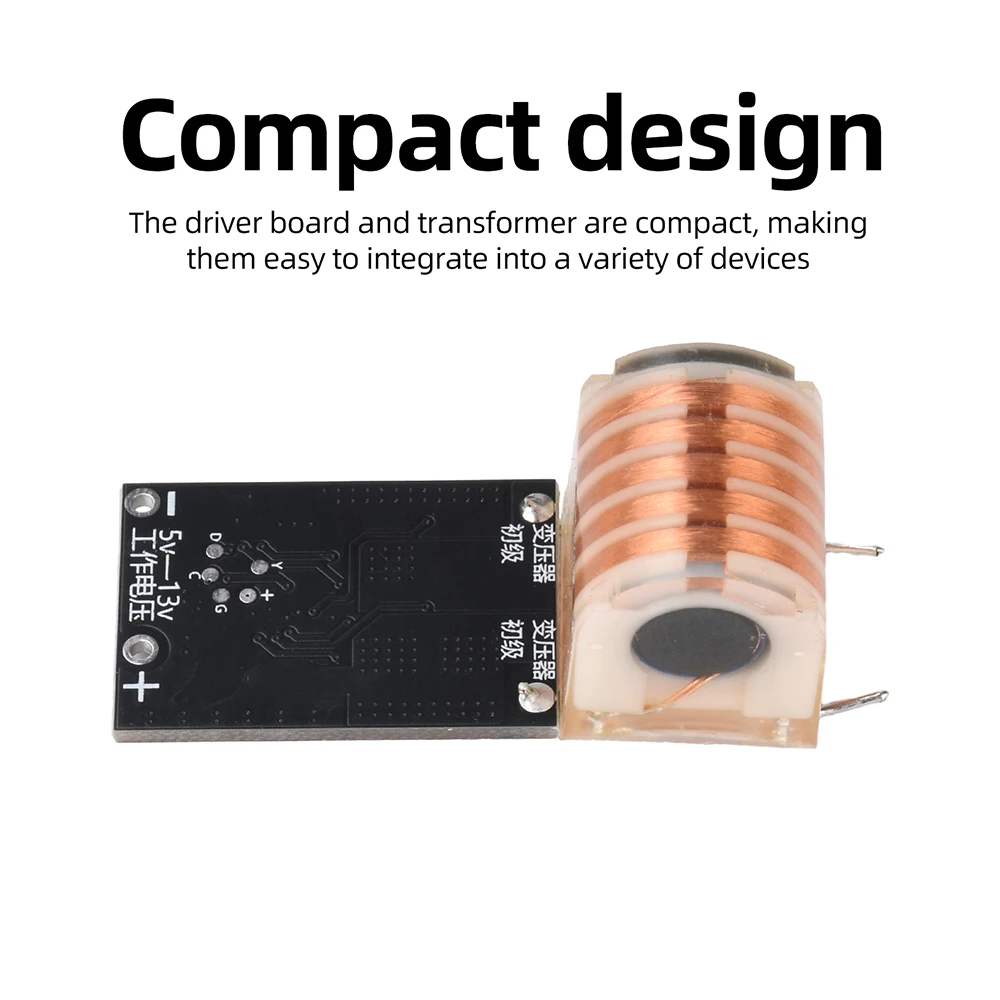

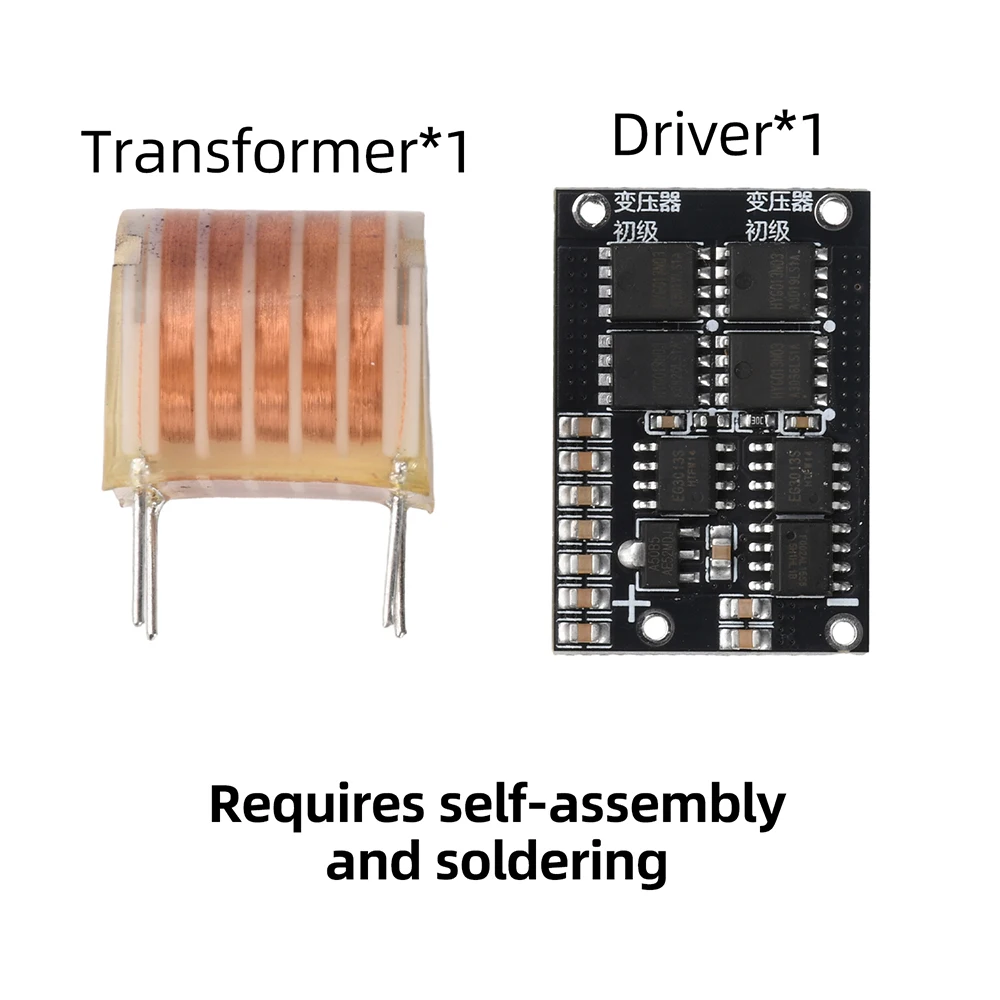

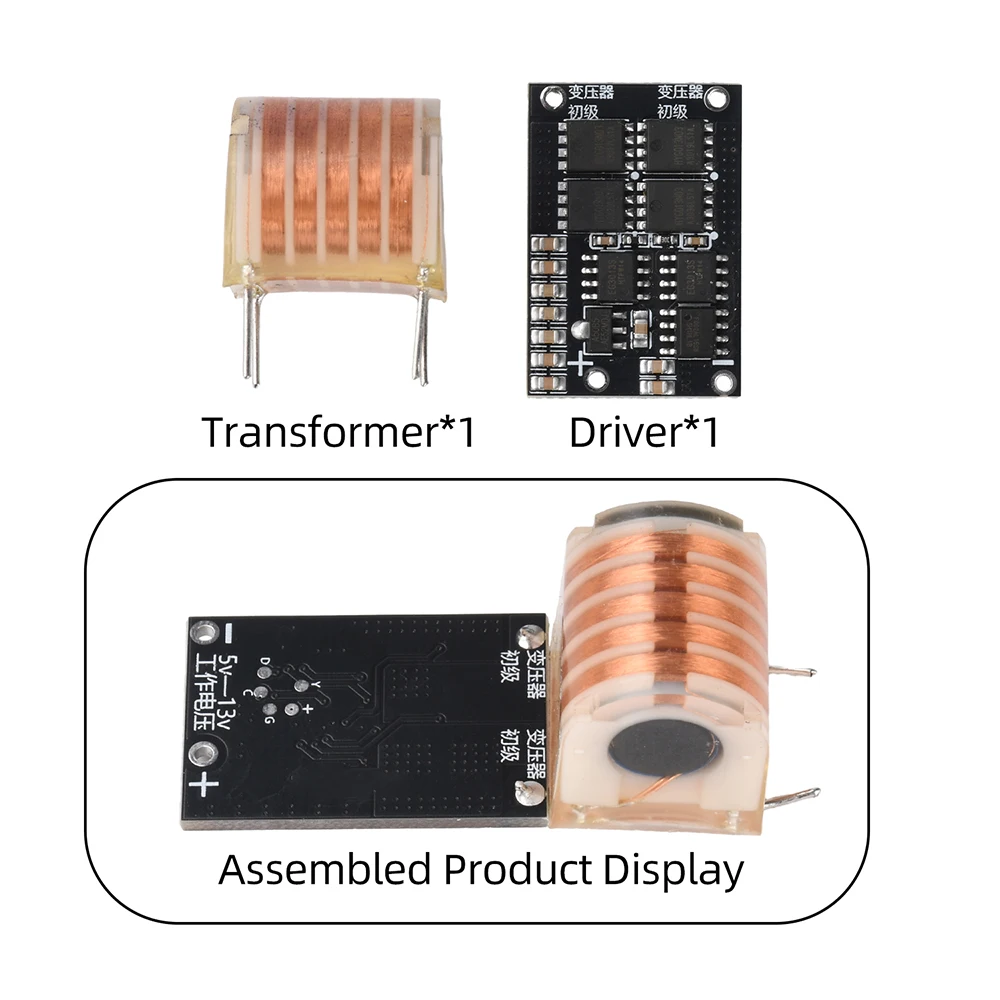

4.Kompaktes Design: Die Treiberplatine und der Transformator sind klein und lassen sich leicht in verschiedene Geräte integrieren.

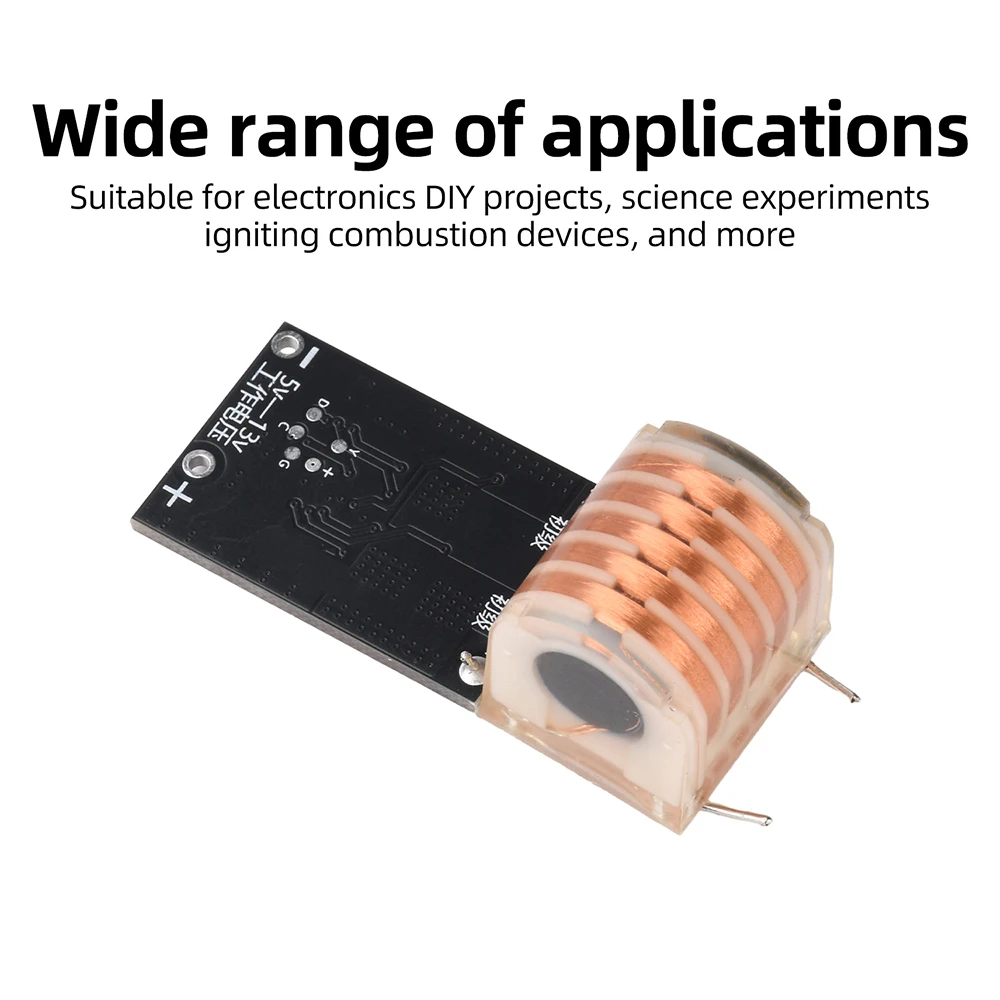

5.Vielseitige Anwendungsmöglichkeiten: Geeignet für Elektronik-DIY-Projekte, wissenschaftliche Experimente, die Zündung von Verbrennungsgeräten und vieles mehr.

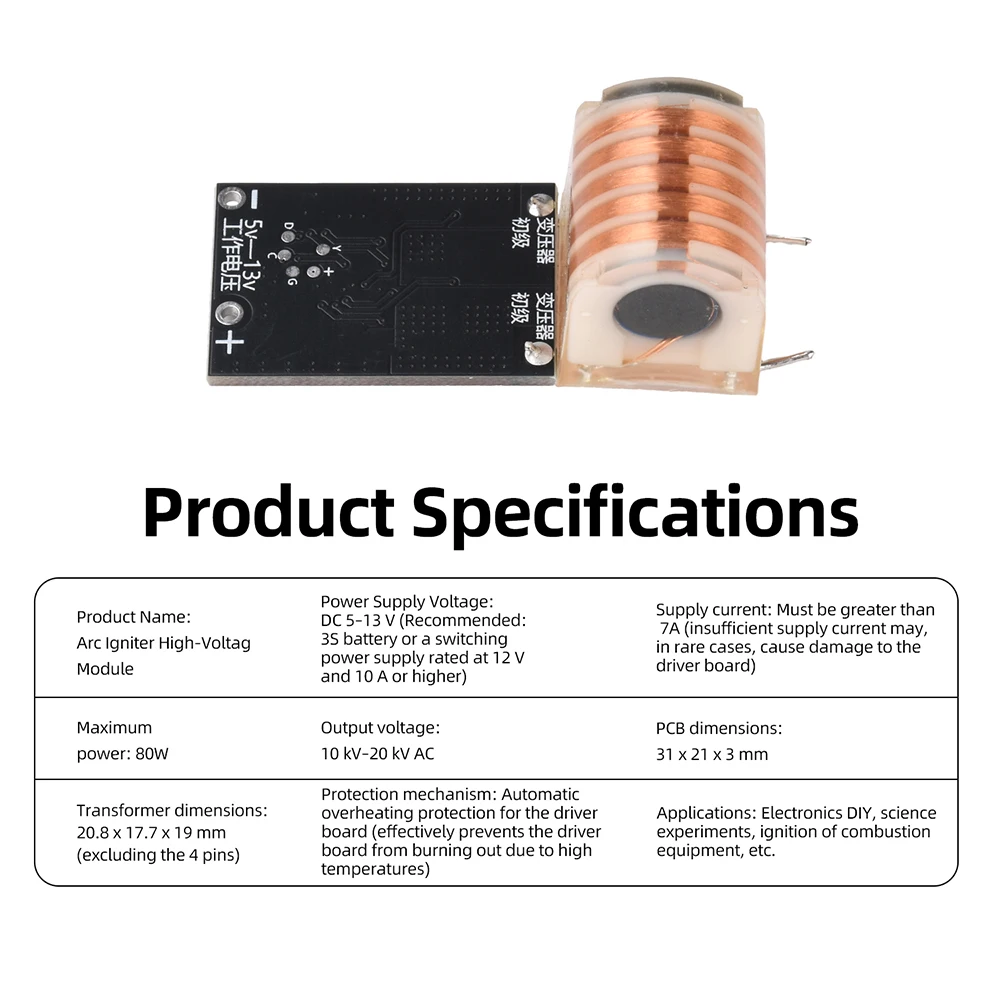

Parameter
Produktname: Hochspannungsmodul für Lichtbogenzünder

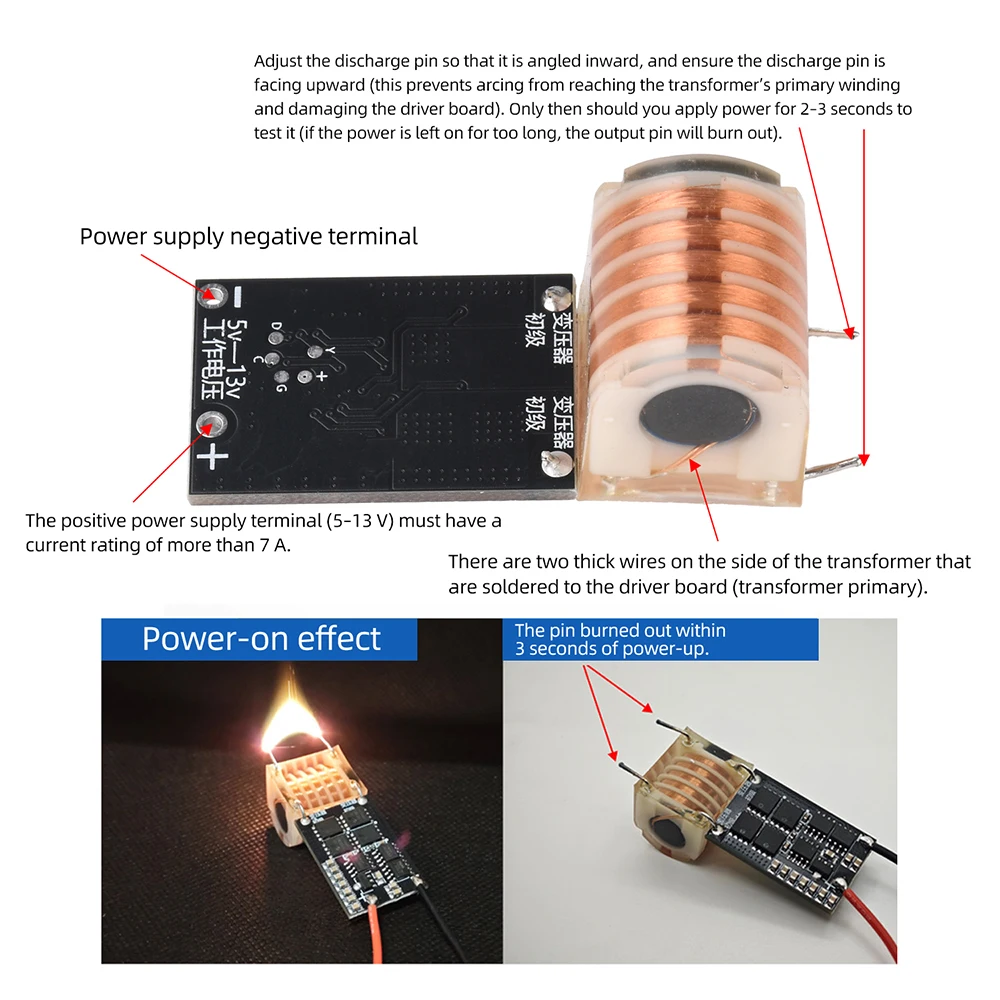

Versorgungsspannung: DC 5–13V (Empfohlen: 3S-Akku oder ein Schaltnetzteil mit 12V/10A oder höher)
Versorgungsstrom: Muss größer als 7 A sein (ein unzureichender Versorgungsstrom kann in seltenen Fällen zu Schäden an der Treiberplatine führen).
Maximale Leistung: 80W
Ausgangsspannung: AC 10kV–20kV

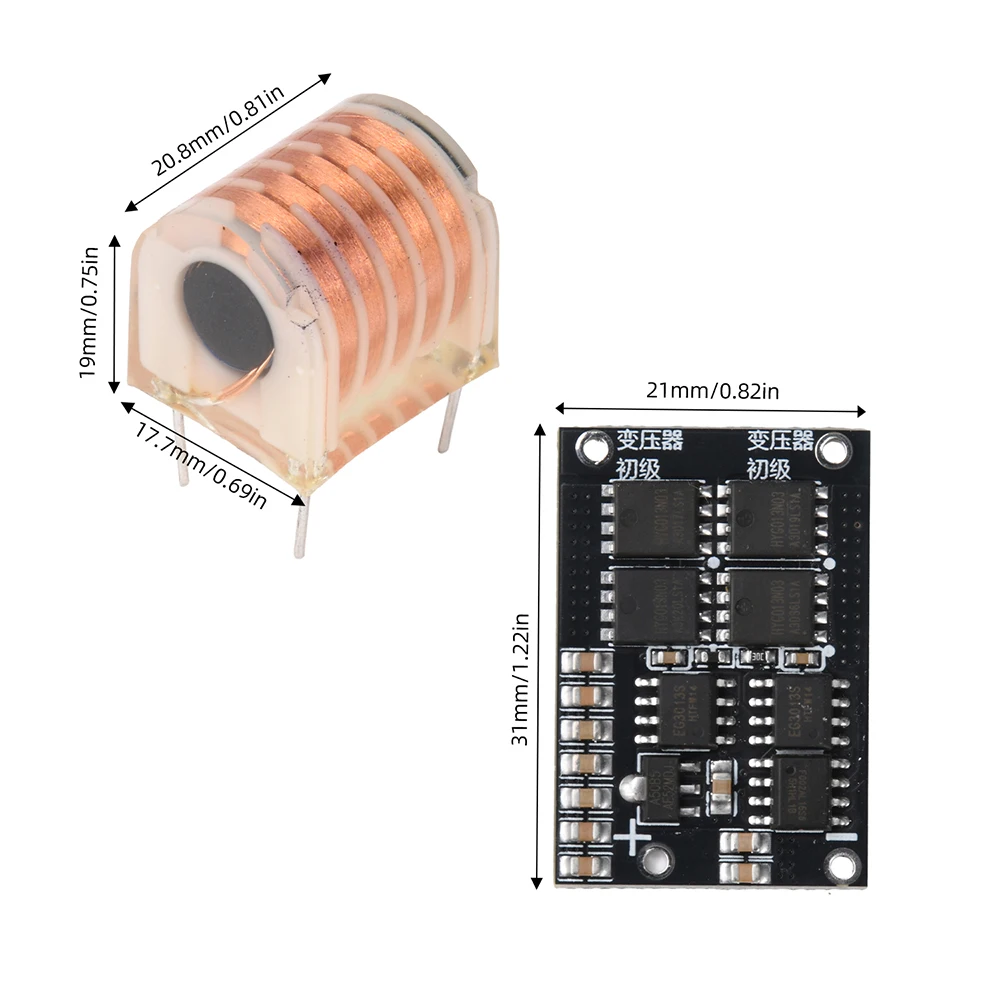

PCB-Abmessungen: 31x21x3mm
Abmessungen des Transformators: 20,8 x 17,7 x 19 mm (ohne die 4 Stifte).
Schutzmechanismus: Automatischer Überhitzungsschutz für die Treiberplatine (verhindert effektiv, dass die Treiberplatine aufgrund hoher Temperaturen durchbrennt).
Anwendungsbereiche: Elektronik-Bastelarbeiten, wissenschaftliche Experimente, Zündung für Verbrennungsgeräte usw.

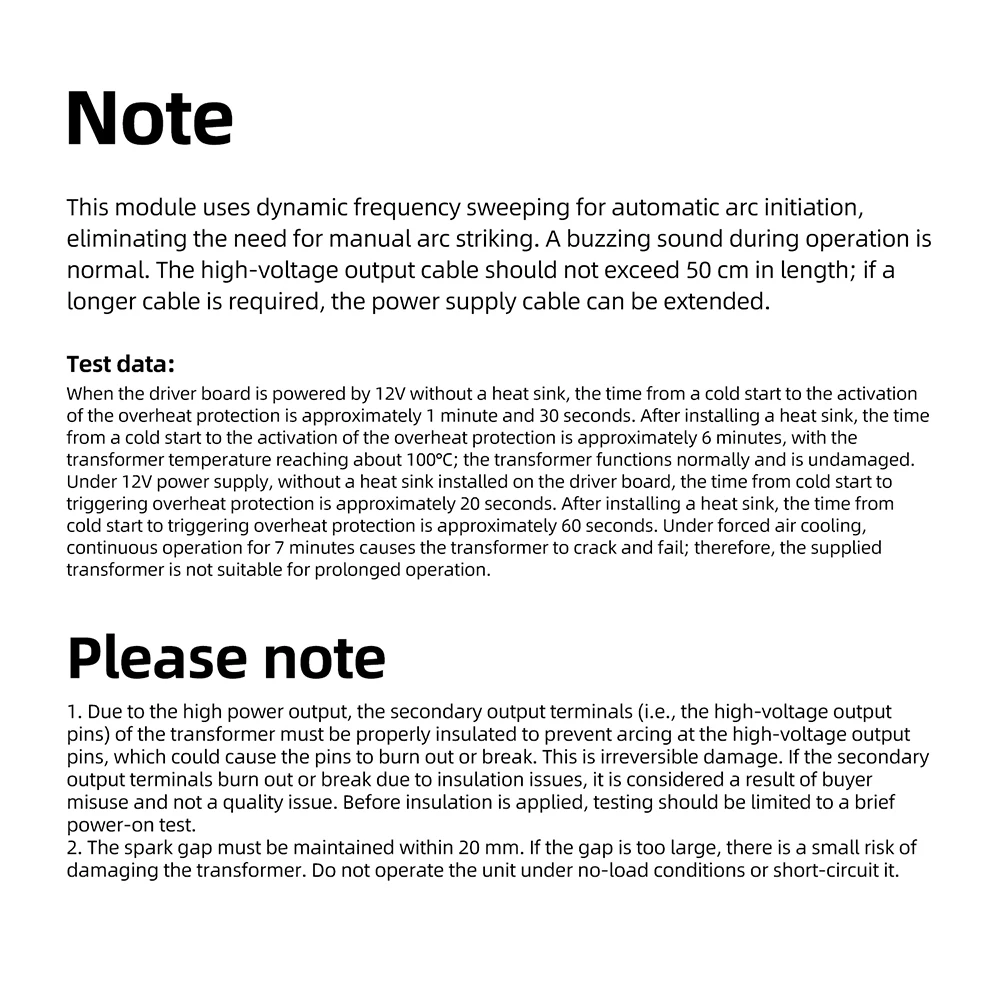

Hinweise

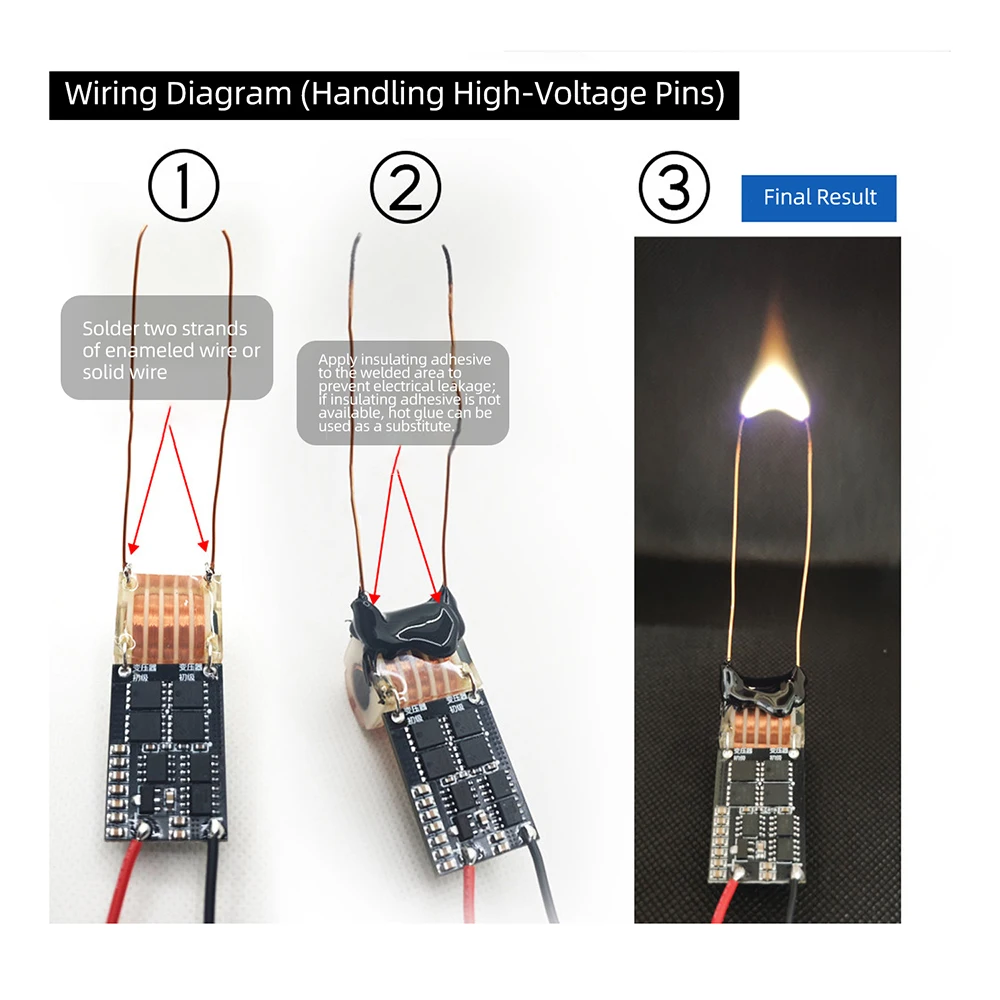

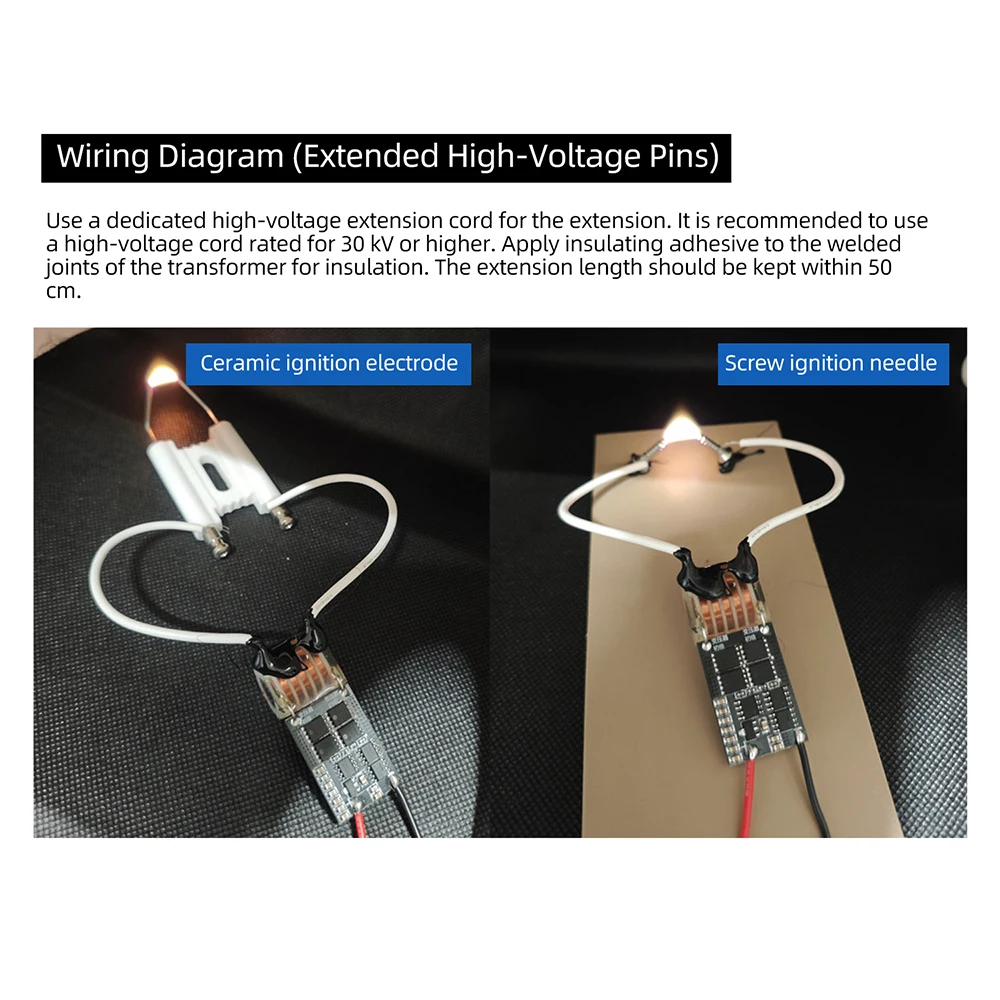

Dieses Modul verwendet ein dynamisches Frequenzsweeping zur automatischen Lichtbogenentzündung, wodurch ein manuelles Zünden überflüssig wird.Ein summendes Geräusch während des Betriebs ist normal.Das Hochspannungs-Ausgangskabel sollte eine Länge von nicht mehr als 50 cm haben; falls eine Verlängerung erforderlich ist, kann das Stromversorgungskabel verlängert werden.
Testdaten
Bei einer Versorgungsspannung von 8 V und ohne installierten Kühlkörper beträgt die Zeit von einem kalten Start bis zum Auslösen des Überhitzungsschutzes etwa 1 Minute und 30 Sekunden.Nach der Installation eines Kühlkörpers beträgt die Zeit von einem kalten Start bis zum Auslösen des Überhitzungsschutzes etwa 6 Minuten; die Transformatortemperatur beträgt ungefähr 100°C, und der Transformator funktioniert einwandfrei, ohne Schäden.
