5000W Induktionsheizmodul Hochfrequenz-Induktionsheizplatine zum Schmelzen von Metall + Spule + Pumpe

Produktbeschreibung

5000W 100A ZVS Induktion Heater 48V DIY Hochfrequenz Induktion Heizung Maschine Modul + Spule + Pumpe + Tiegel + netzteil
Dieses Produkt ist ein DC48V-Netzteil, ein Induktionsheizgerät mit maximal 100A Strom und 5000W Leistung, das hauptsächlich zum Erwärmen und Härten von kleinen Eisenmetallmaterialien verwendet wird. Es unterstützt einen 70ml- oder 150ml-Graphittiegel mit einer maximalen Temperatur von bis zu 1600 Grad Celsius. Es schmilzt mühelos Eisen, Kupfer, Gold, Silber und andere Metalle.
Produktparameter
Abmessungen: 2560 * 210 * 115 mm
Heizringgröße: 60 * 70 * 73 oder 70 * 80 * 73 (Innendurchmesser * Außendurchmesser * Höhe)
Eingangsspannung: DC48V
Maximale Leistung: 5000W
Maximaler Gleichstrom-Arbeitsstrom: 100A
Die maximale Temperatur des direkt erhitzten Metalleisens: 1000 Grad Celsius
Die maximale Temperatur des Tiegels: 1600 Grad Celsius
Hinweis: Das Netzteil ist zerlegt. Bitte wenden Sie sich an den Verkäufer, wenn Sie ein neues Netzteil benötigen: Produktmerkmale und -funktionen

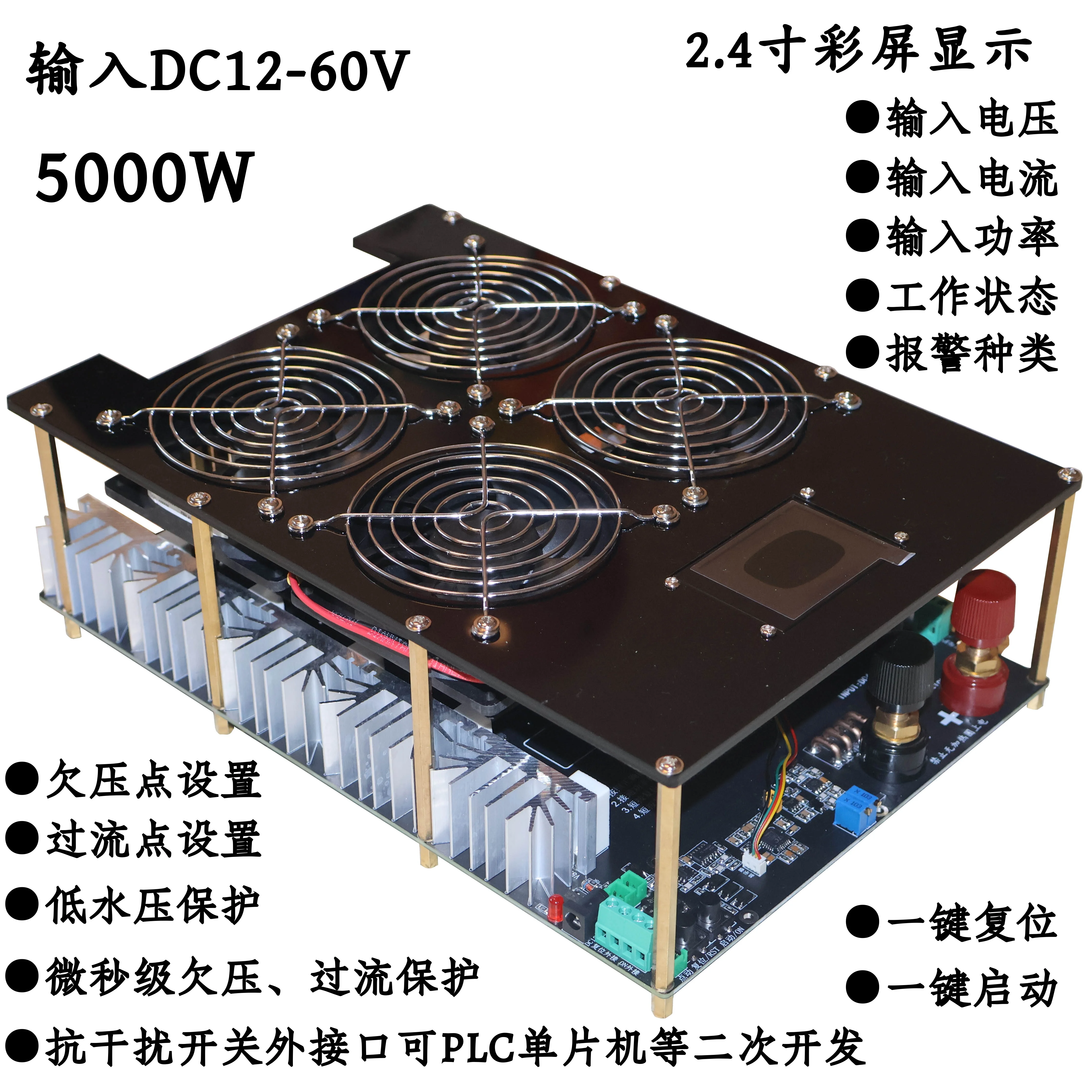

1. Verwenden Sie ein 2 mm dickes PCB-Design, Kupferdicke 2OZ, hohe Stromstärke, gute Wärmeableitung
2.4 Hochleistungs-Kühlventilatoren
3. Der Heizring ist mit Hochtemperatur-Isoliermaterialien umwickelt, um Kurzschlüsse während des Heizens zu verhindern, und ein spezifischer Heizring wird kundenspezifisch angefertigt
4. Der Eingangsanschluss verwendet Hochstrom-Leistungsklemmen, die direkt an einen dedizierten 100A-Leistungsmesser angeschlossen werden können
5. Senden Sie die passende Wasserpumpe zur Wasserkühlung des Heizrings und einen Temperatursensor, um die Temperatur der Hauptplatine jederzeit zu überwachen
6. Optionale externe Steuerplatinenfunktion, die eine externe Tasten-Softsteuerung realisieren kann, Steuerplatine mit integriertem Überlastschutz, Temperaturschutz usw.
Wichtige Hinweise
Benutzer, die nur die Hauptplatine und kein Netzteil erwerben, müssen ihr eigenes Netzteil verwenden, um sicherzustellen, dass das Netzteil stabil mehr als 100A Strom ausgeben kann. Im Allgemeinen werden zwei 50A-Kommunikationsnetzteile parallel geschaltet.
2. Die Boot-Reihenfolge sollte dem Stromversorgungsanschluss folgen: Warten Sie einige Sekunden, bis sich die Stromversorgung stabilisiert hat, schließen Sie dann die Stromversorgung zwischen dem Netzteil und der Hauptplatine an (empfohlen wird die Verwendung eines 100A-Stromschalters), und drücken Sie schließlich den roten Knopf auf der grünen Steuerungsschnittstelle. Machen Sie keine Fehler, da sonst die Hauptplatine direkt und ungeschützt durchbrennt. Beim Herunterfahren schalten Sie zuerst den roten Knopf aus, dann den Schalter zwischen der Hauptplatine und dem Netzteil und zuletzt den Netzschalter.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
