22,5W Schnelllademodul PD QC TFT Farbdisplay DIY Powerbank-Kit 3,7V Li-Ionen-Akku Vierfacher Sicherheitsschutz

13,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 5–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Eigenschaften

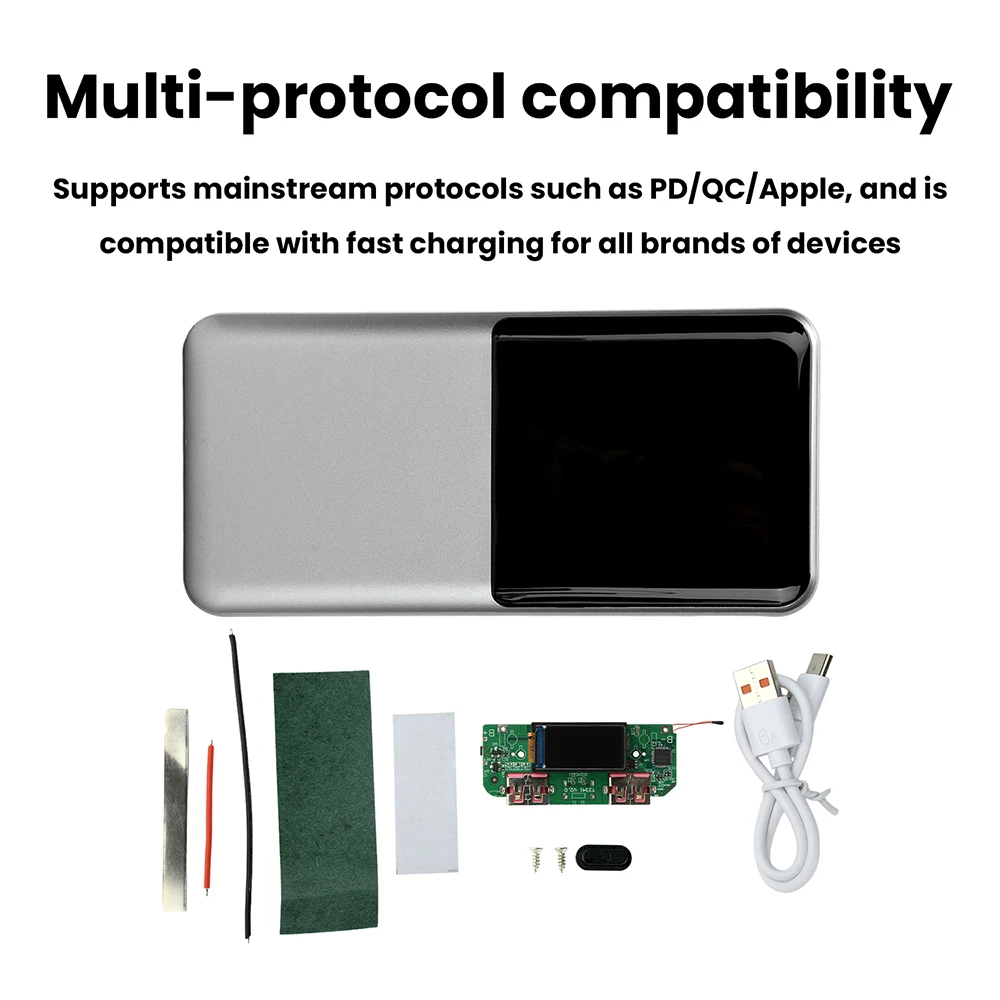

1. Multi-Protokoll-Kompatibilität: Unterstützt PD/QC/APPLE und andere gängige Protokolle, passt sich an alle Marken von Geräten für schnelles Aufladen an.

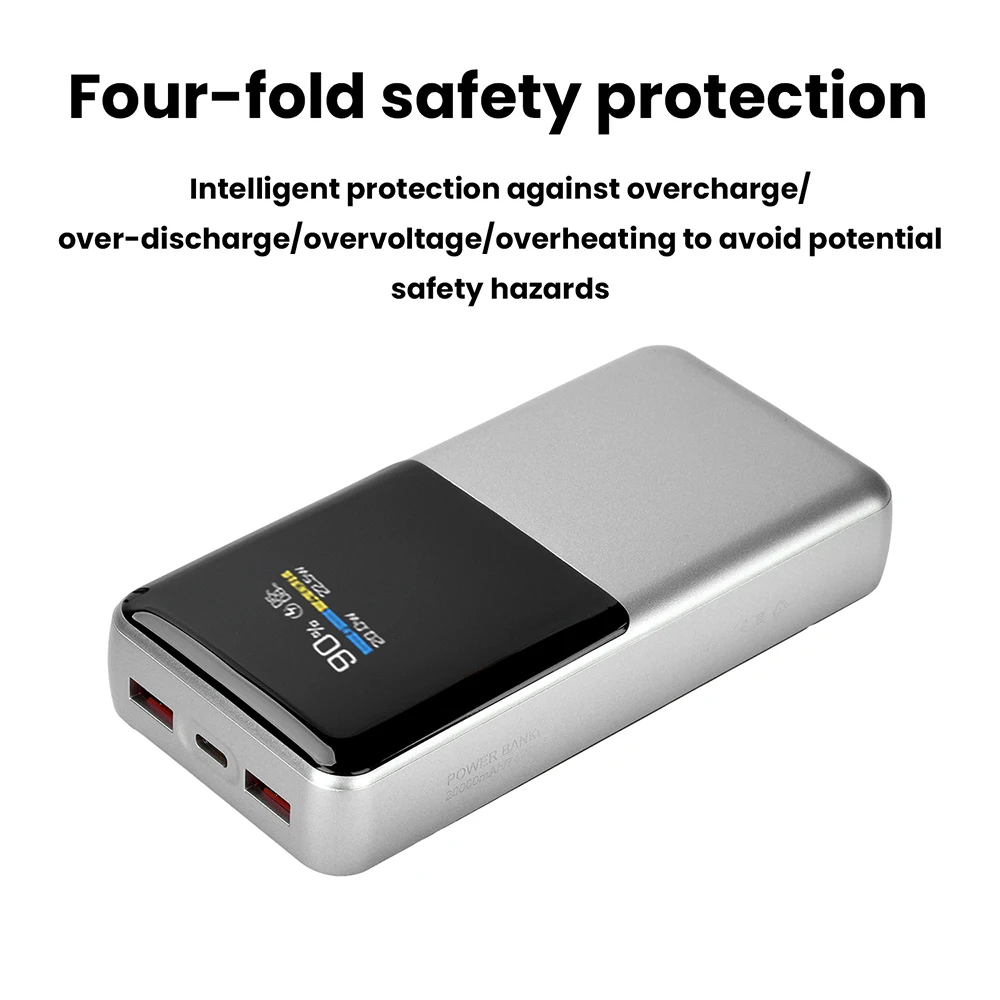

2. Vierfacher Sicherheitsschutz: intelligenter Schutz vor Überladung/Tiefentladung/Überspannung/Überhitzung, um potenzielle Sicherheitsrisiken zu vermeiden

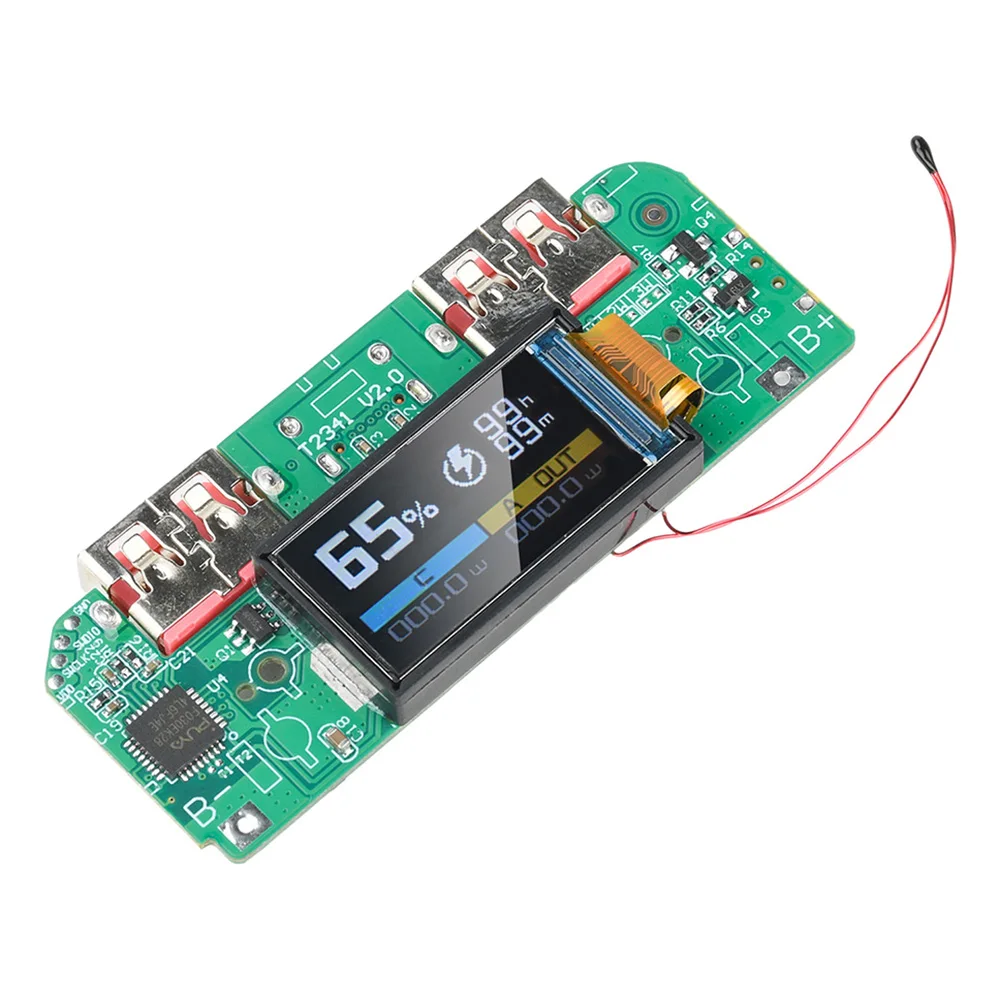

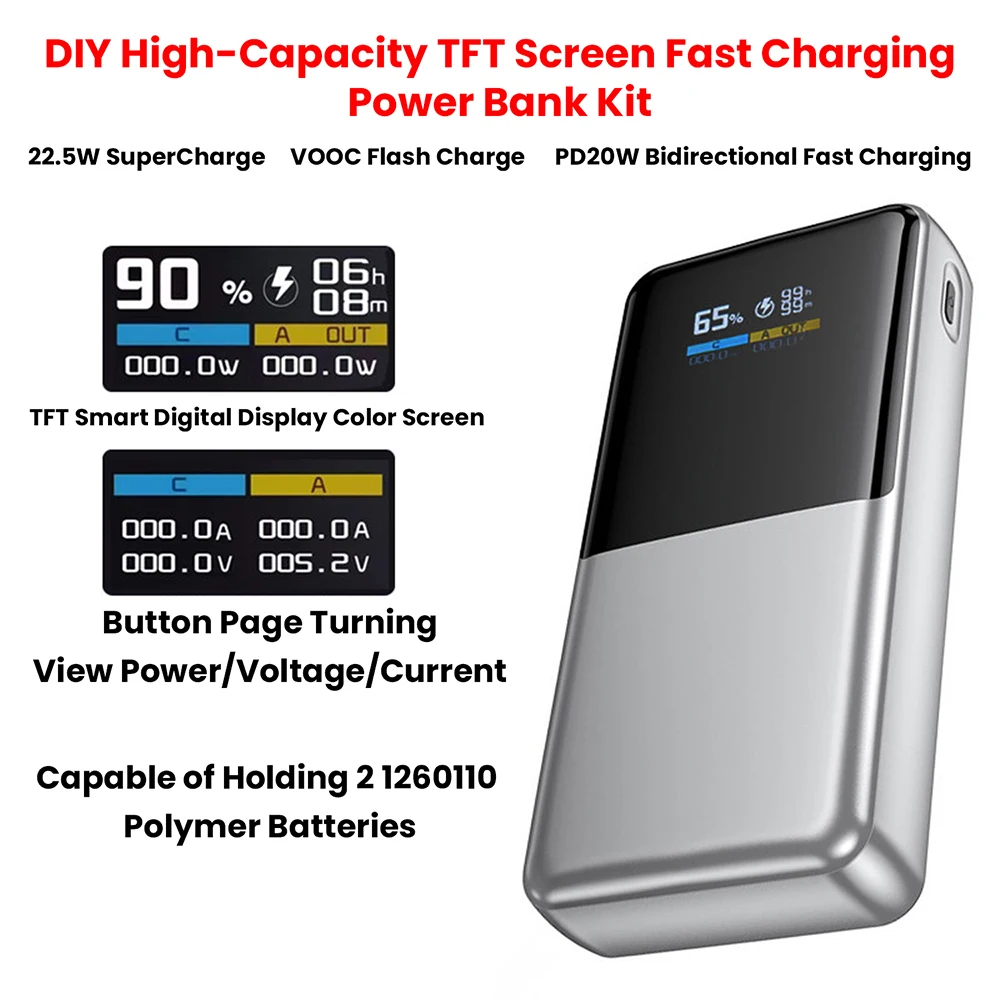

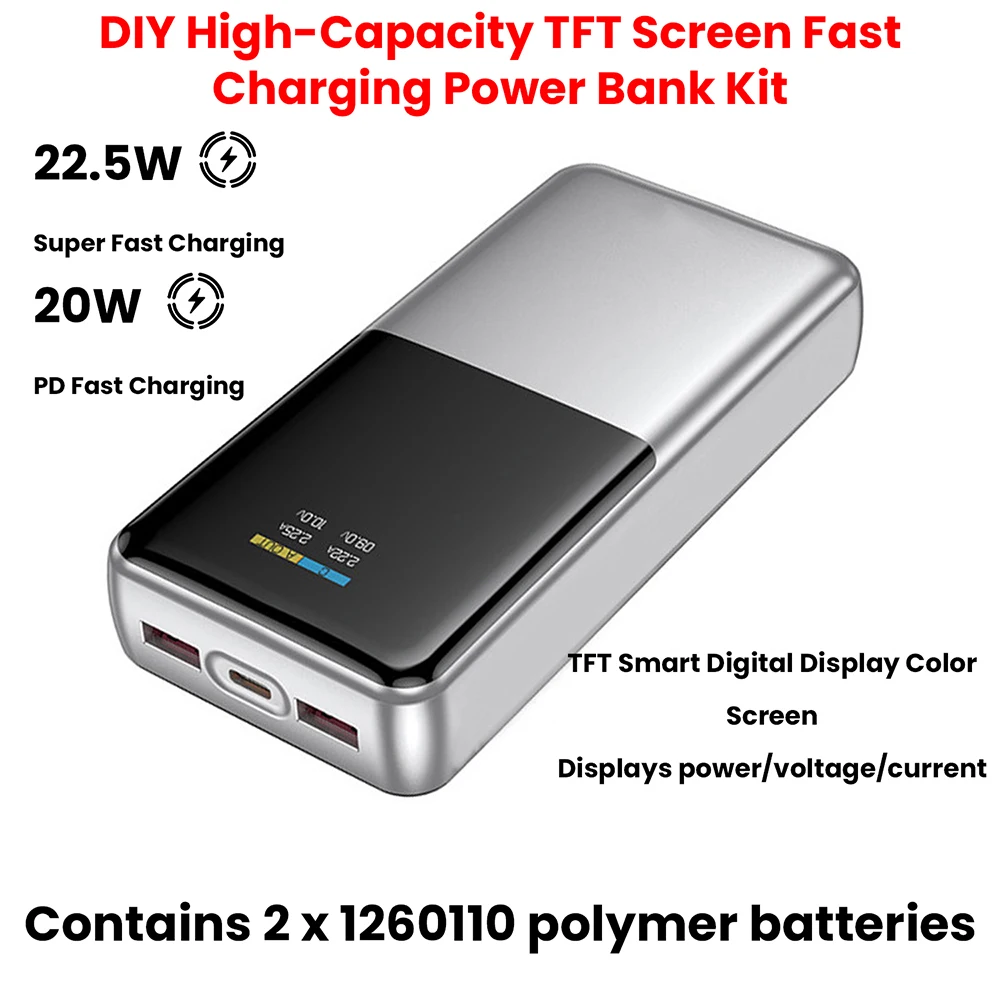

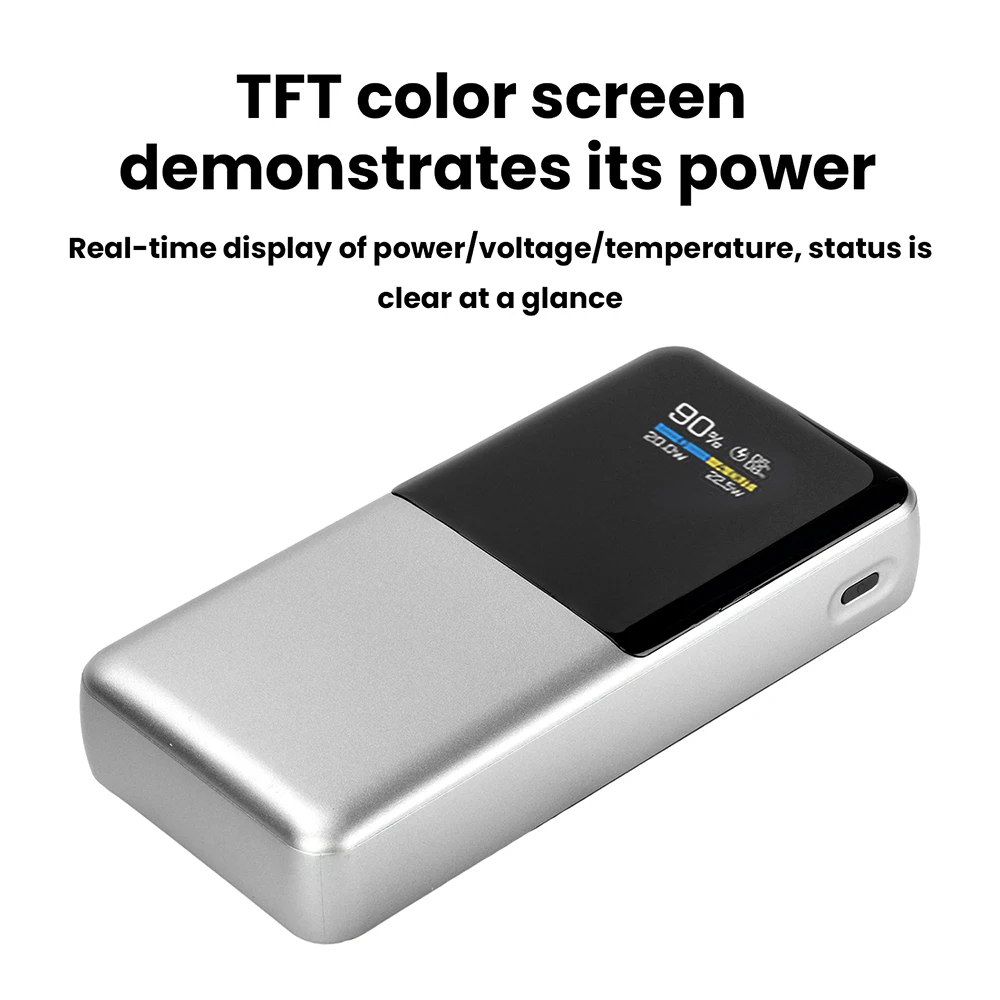

3. TFT-Farbdisplay zur Anzeige der Leistung: Echtzeit-Anzeige von Leistung/Spannung/Temperatur, Status auf einen Blick

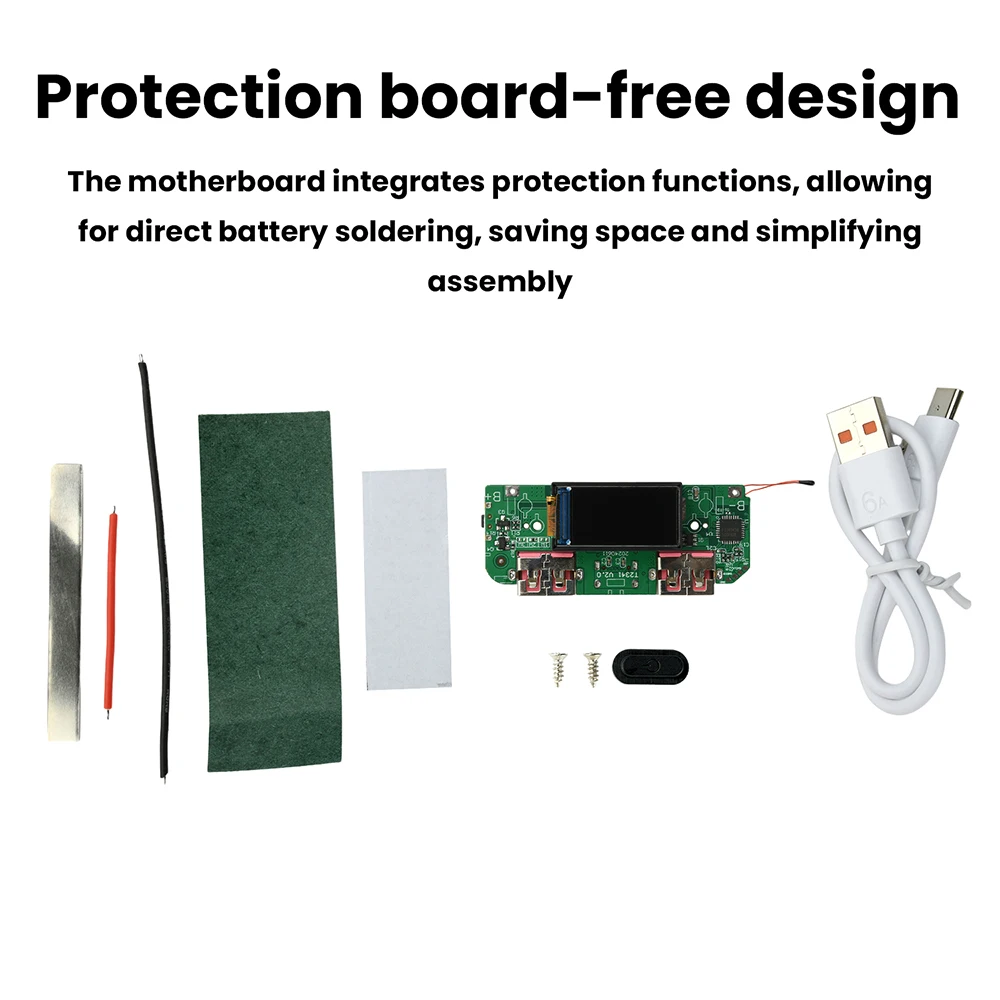

4. Schutzfreies Platinendesign: Integrierte Schutzfunktion auf der Hauptplatine, Batterie direkt anschweißen, um Platz zu sparen und die Montage zu vereinfachen

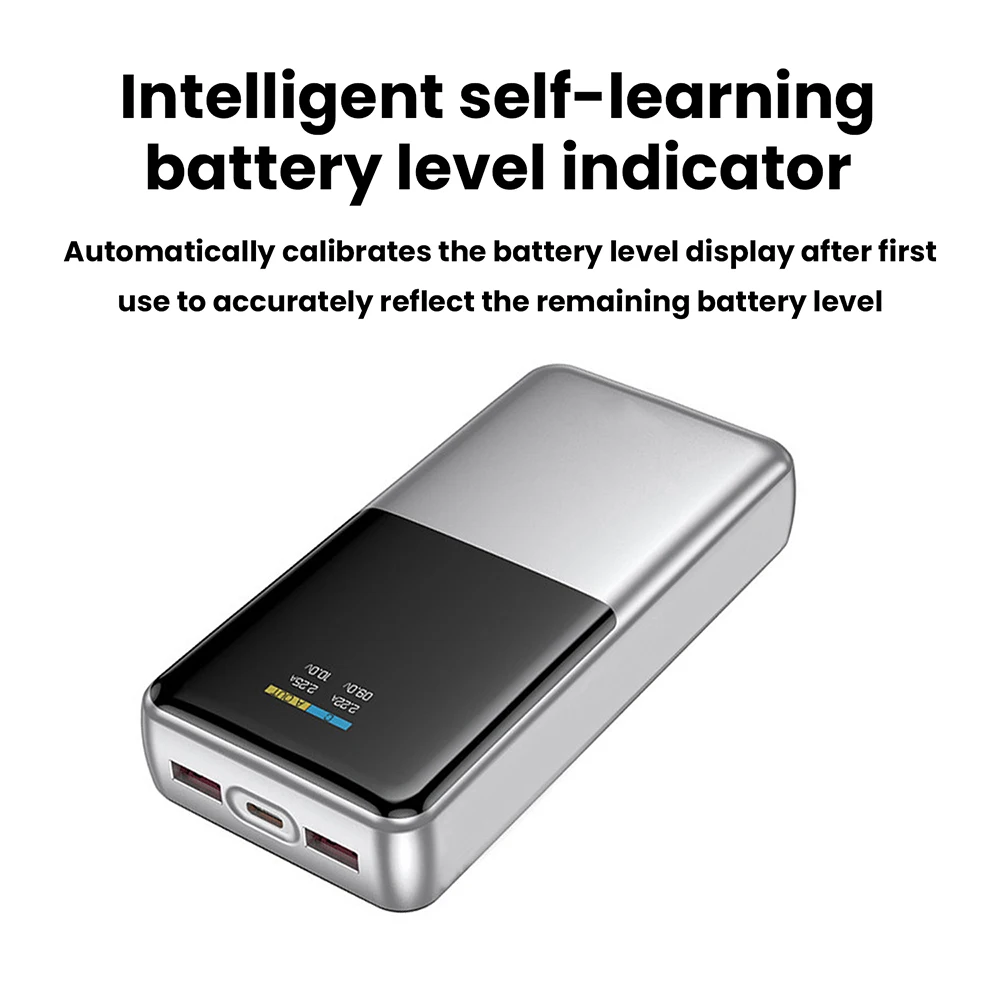

5. Intelligente Selbstlernfunktion: Kalibriert die Leistungsanzeige automatisch nach dem ersten Gebrauch und zeigt die verbleibende Akkuleistung genau an.

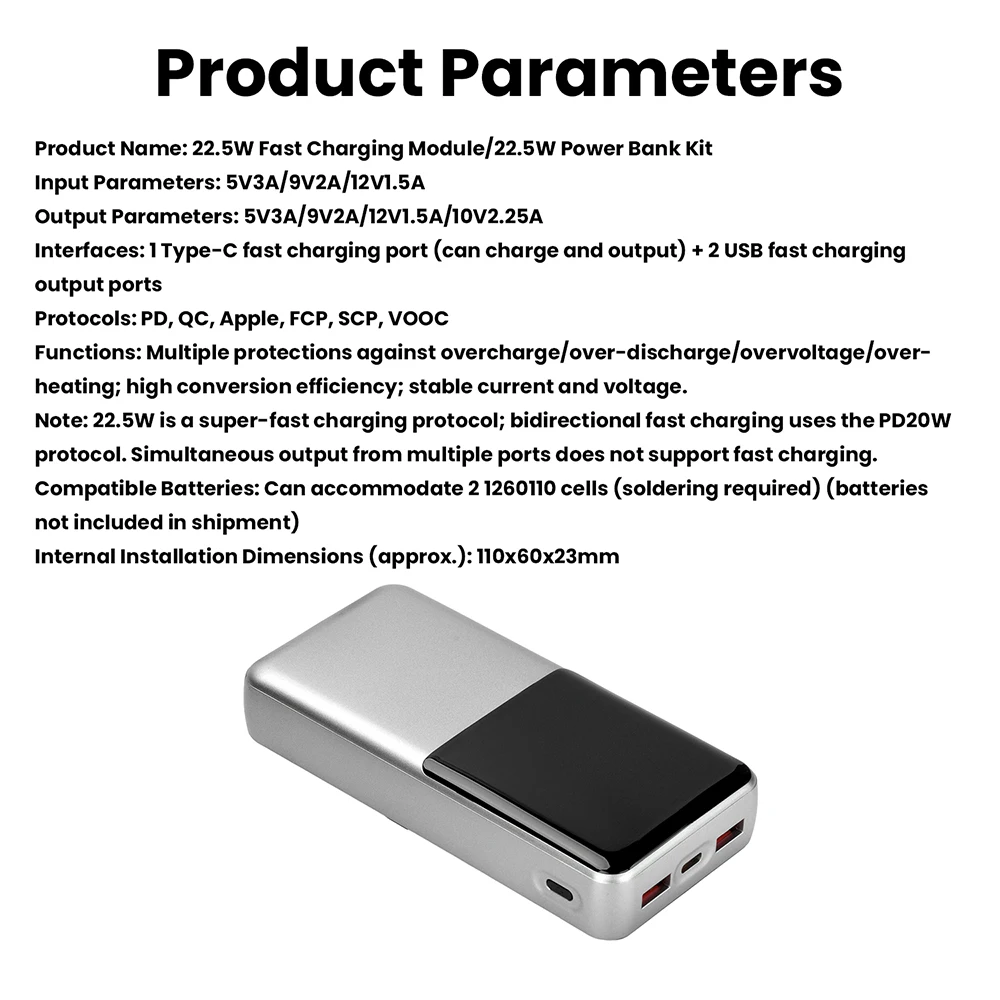

Parameter

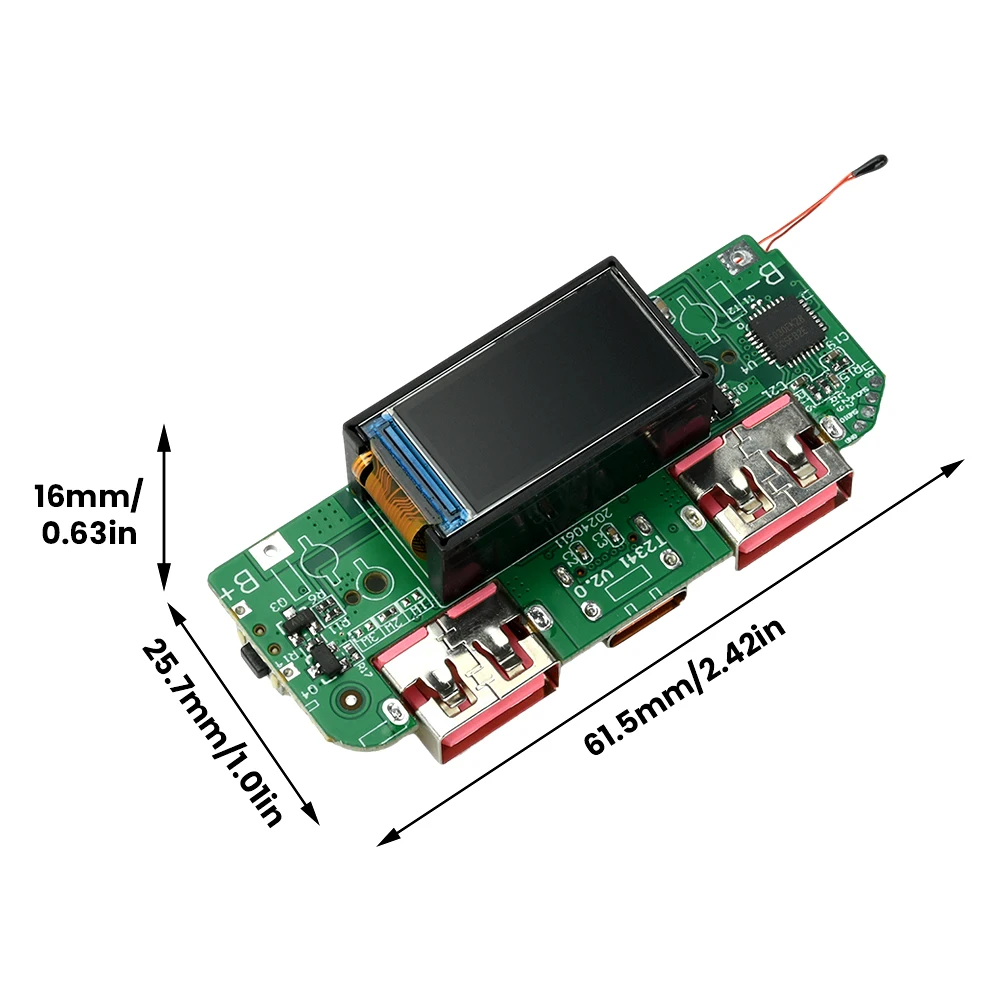

Produktname: 22,5 W Schnelllade-Modul
Eingangsparameter: 5V3A/9V2A/12V1.5A
Ausgangsparameter: 5V3A/9V2A/12V1.5A/10V2.25A

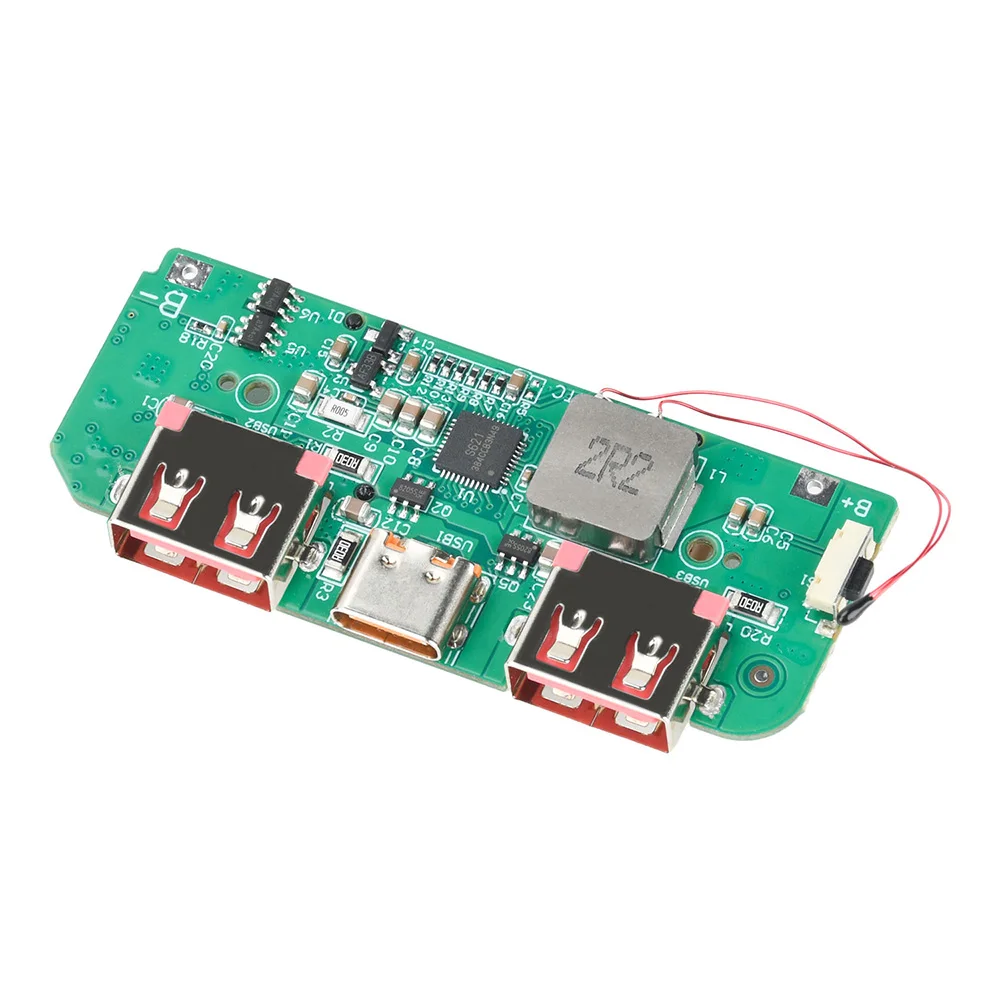

Schnittstellen: Konfigurieren Sie 1 Typ-C-Schnellladeanschluss (kann sowohl geladen als auch ausgegeben werden) + 2 USB-Schnellladeausgangsanschlüsse
Protokoll: PD, QC, APPLE, FCP, SCP, VOOC
Funktion: mit Überladung / Tiefentladung / Überspannung / Überhitzung und anderen Arten von Schutz, hoher Umwandlungsrate, Strom- und Spannungsstabilität
Hinweis: 22,5 W ist das Super-Schnellladeprotokoll, bidirektionales Schnellladen ist das PD20W-Protokoll, mehrere Schnittstellen gleichzeitig die Ausgabe des Schnellladens von nein

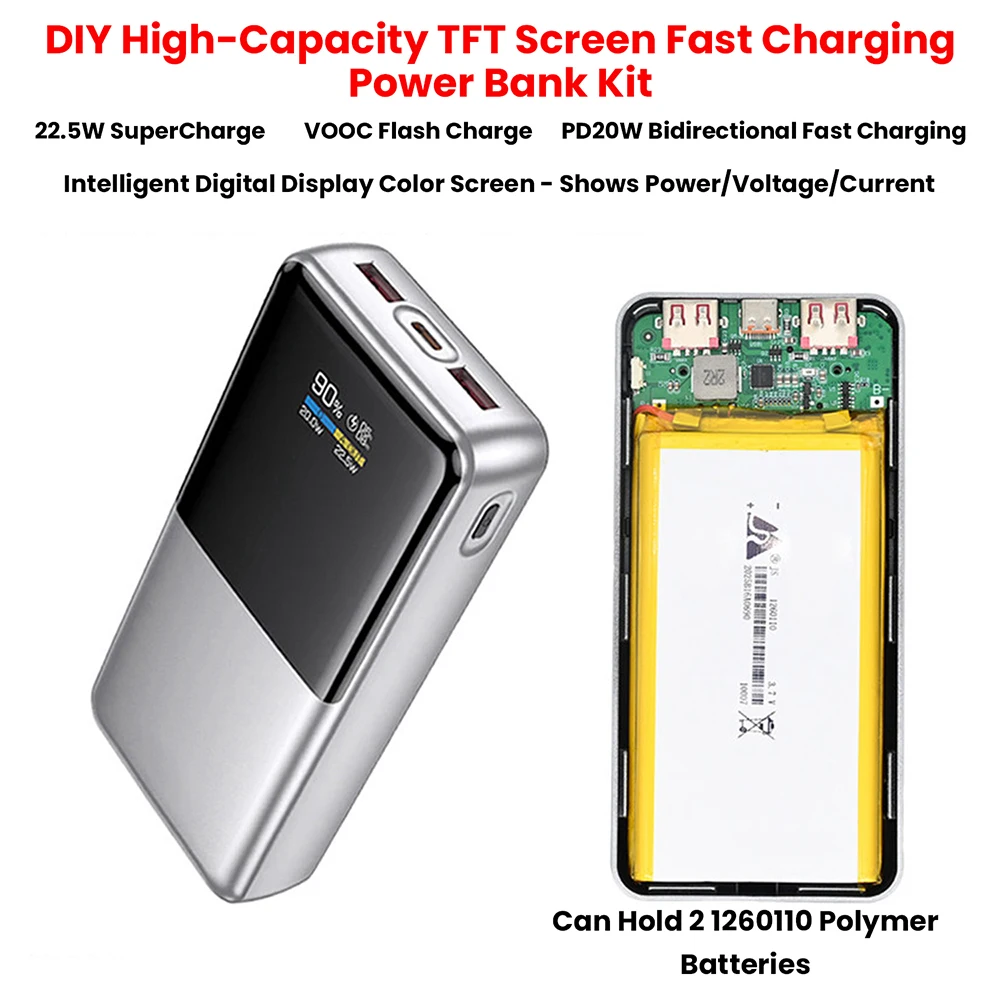

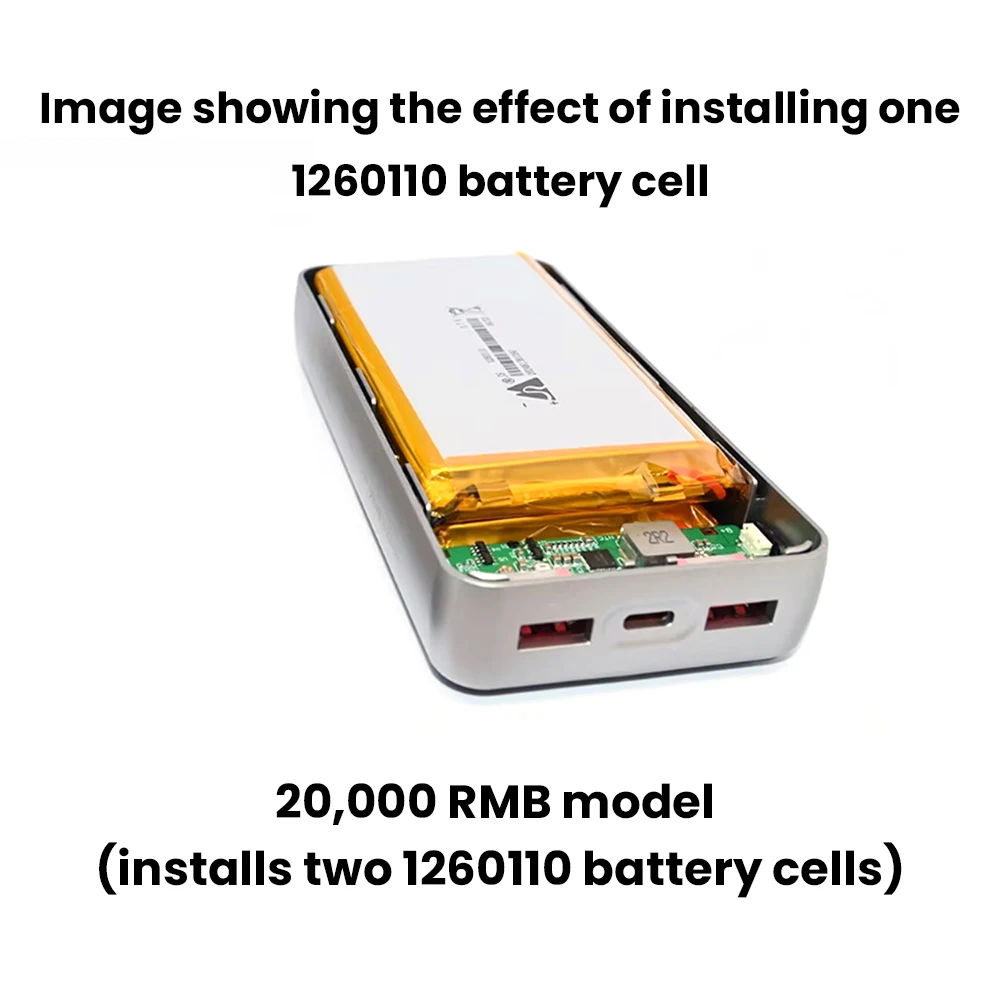

Batteriekompatibilität: Für zwei 1260110-Zellen, erfordert Löten (Batterien nicht enthalten)

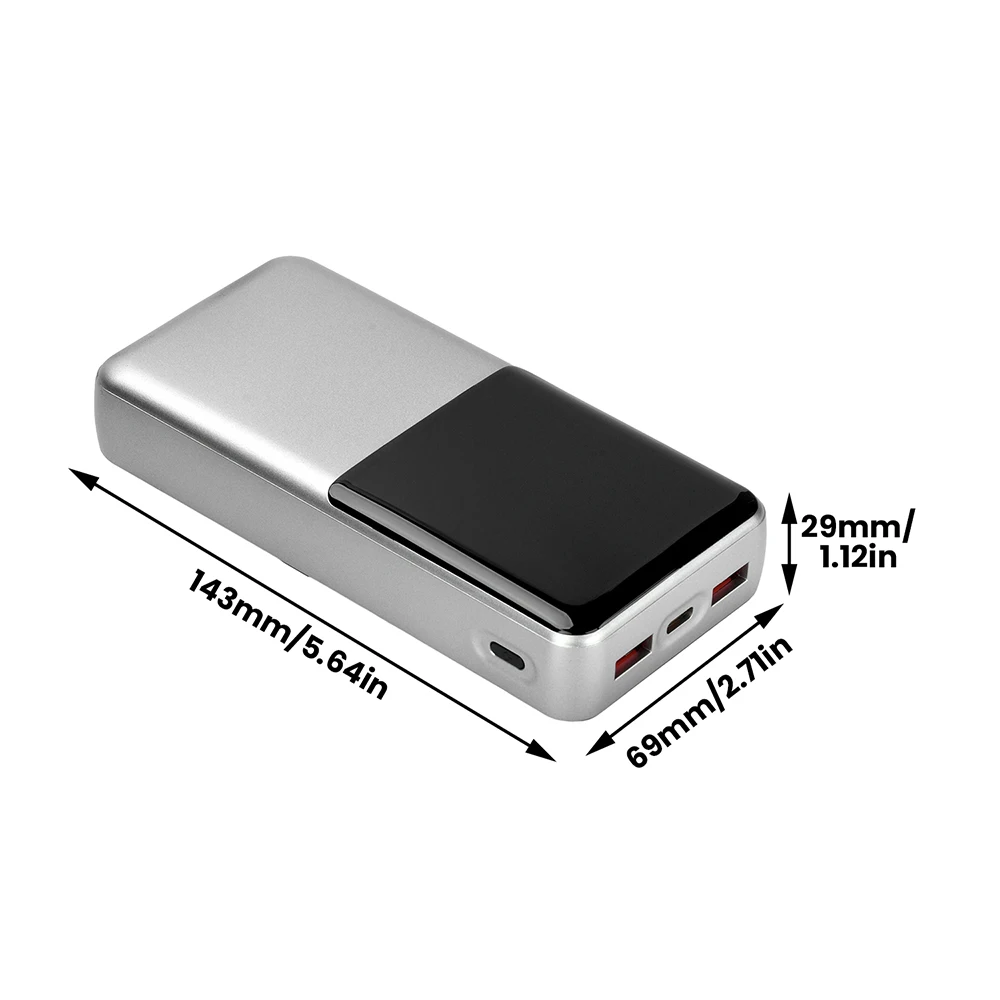

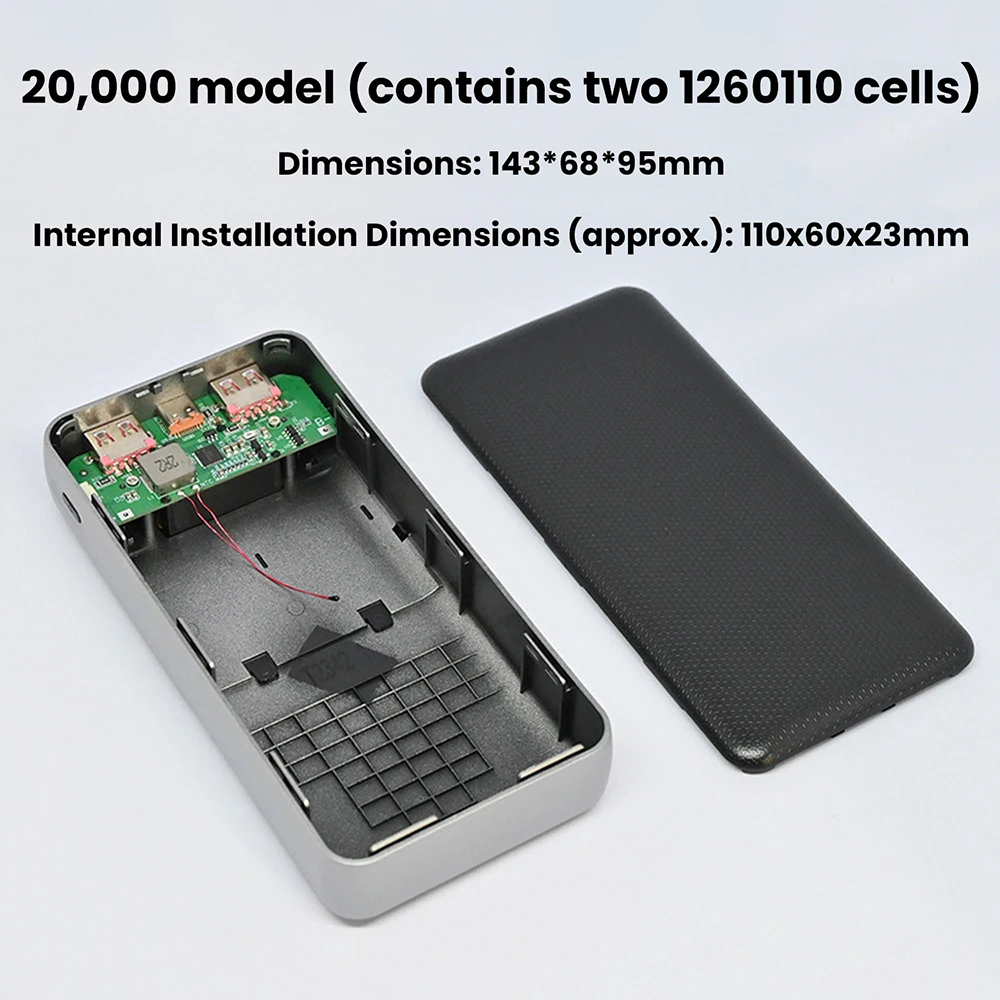

Innenmaße der Installation: ca. 110x60x23mm

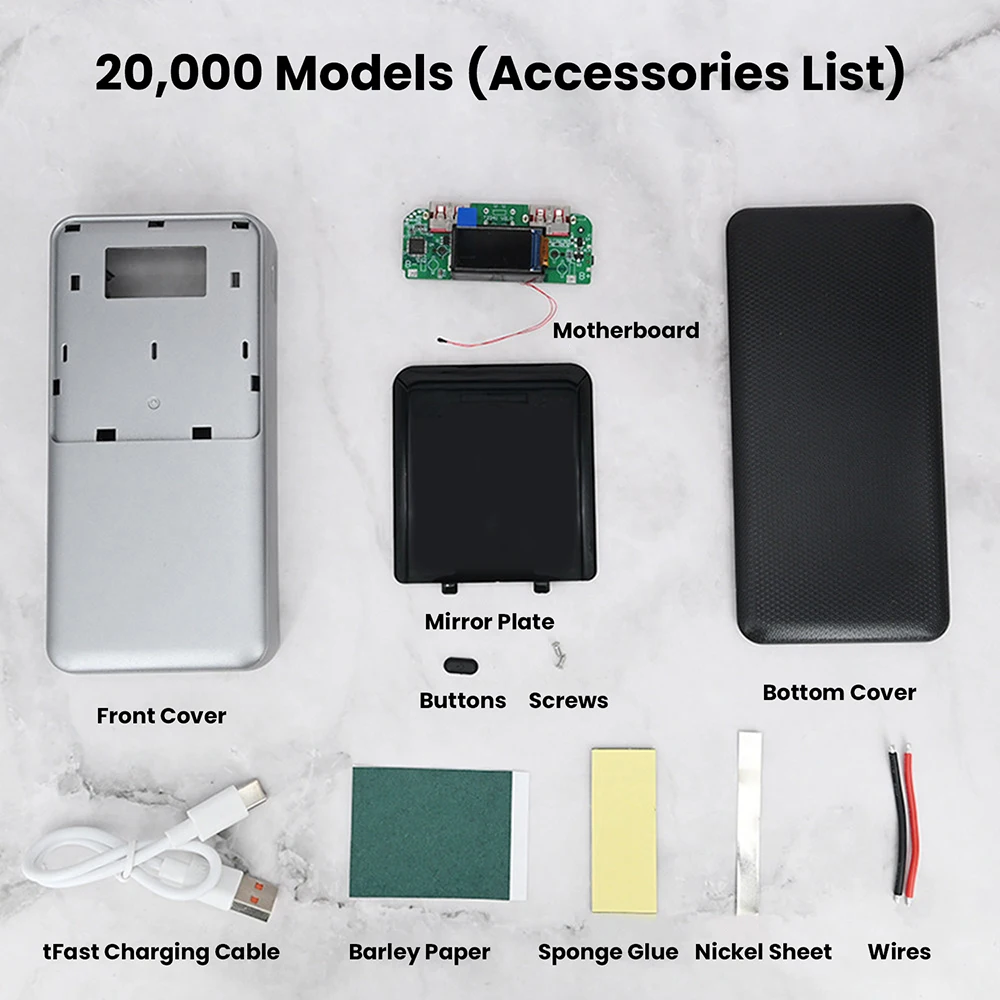

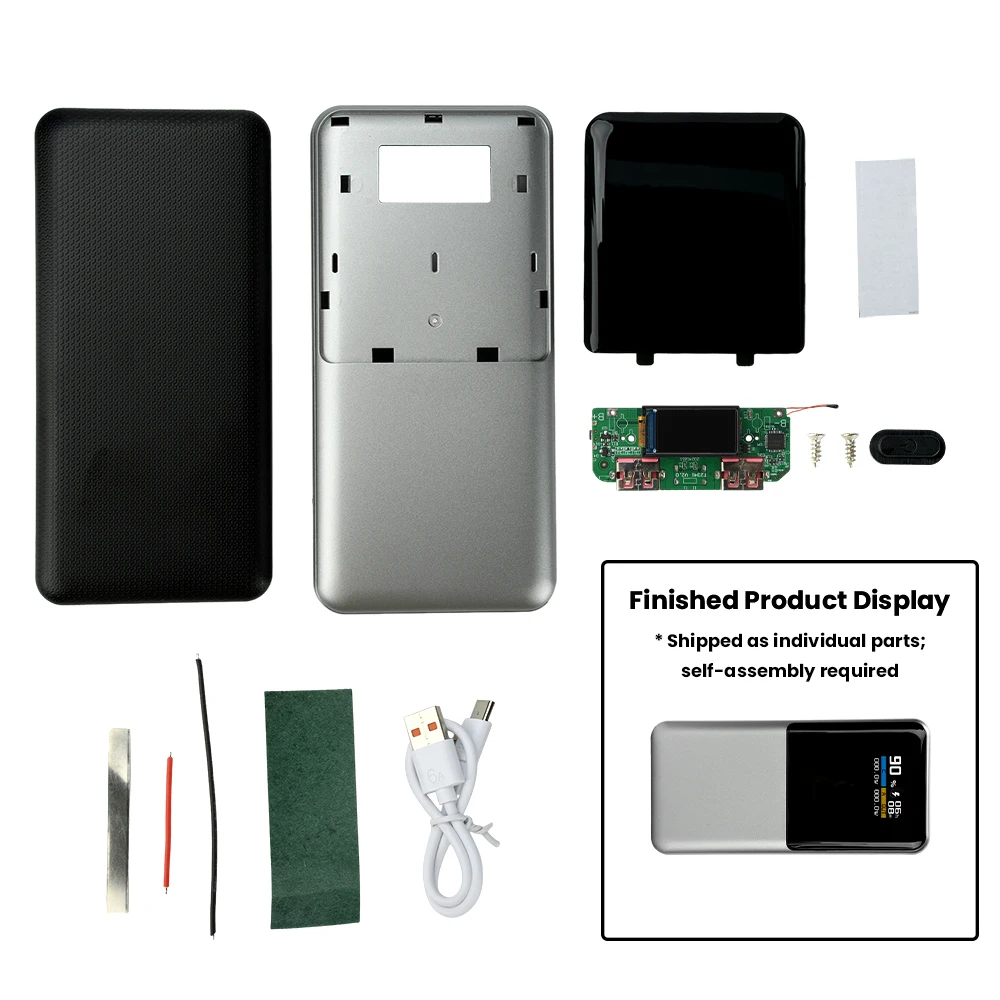

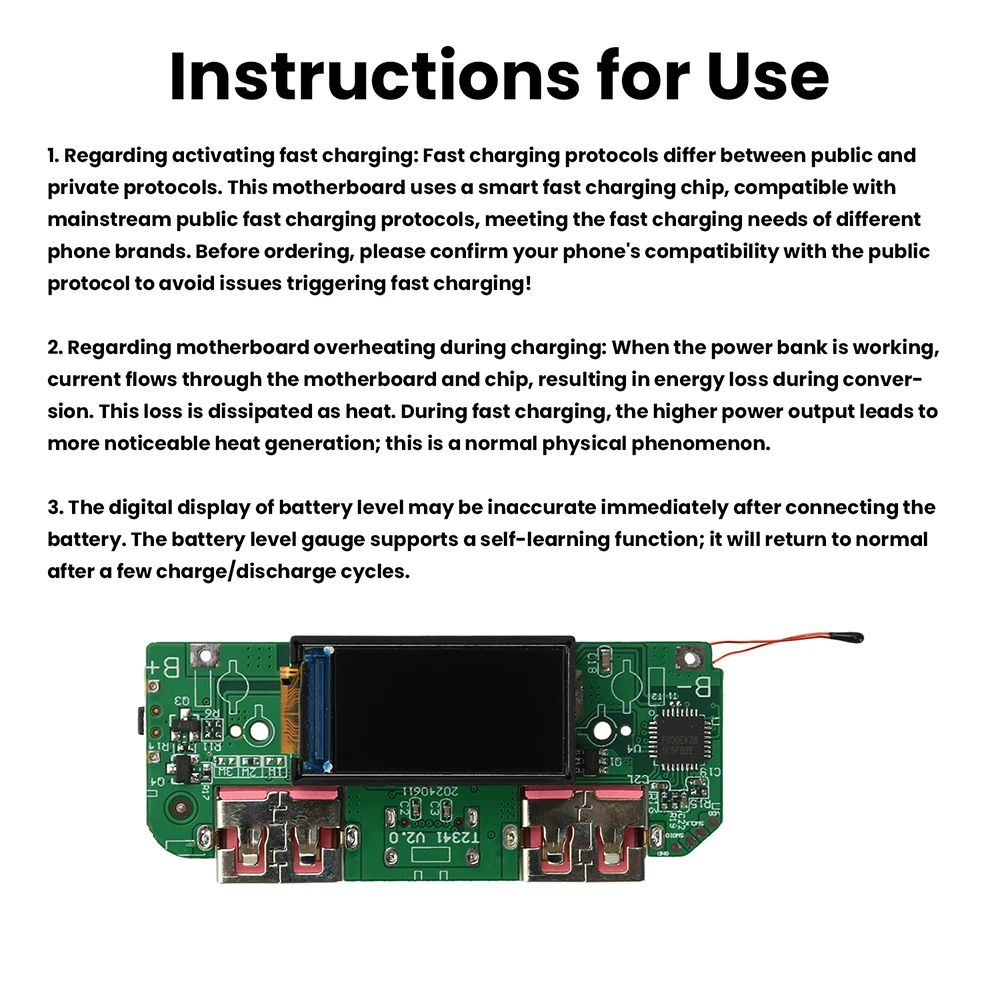

Montageanleitung
Da der Bildschirm des Motherboards zerbrechlich ist, schalten Sie ihn nach Erhalt bitte ein, um zu testen, ob der Bildschirm nach dem Löten des Zinns normal funktioniert. Die Bildschirmkabel werden durch äußere Kräfte gequetscht, was zum Platzen des Bildschirms führen kann. Bitte achten Sie bei der Verwendung darauf, den Bildschirm zu schützen.
2. Bei normalem Gebrauch sind die Batteriekabel verschweißt. Das Verdrehen der Kabel / die Verwendung von Krokodilklemmen / Federboxen und andere Anschlussmethoden führen zu einer unzureichenden Stromversorgung, die das Laden und Entladen beeinträchtigt. Der Plus- und Minuspol der Batterie müssen gut isoliert werden, um Schäden durch Berührung mit der Hauptplatine während des Gebrauchs zu vermeiden.
3. Motherboard B + Position mit dem Batterie-Plus verbunden, B - Position mit dem Batterie-Minus verbunden, nicht umgekehrt anschließen, da dies das Motherboard und die ICs der Platine beschädigen würde und Spuren hinterlassen würde. Nur eine umgekehrte oder berührende Verbindung kann auftreten.
