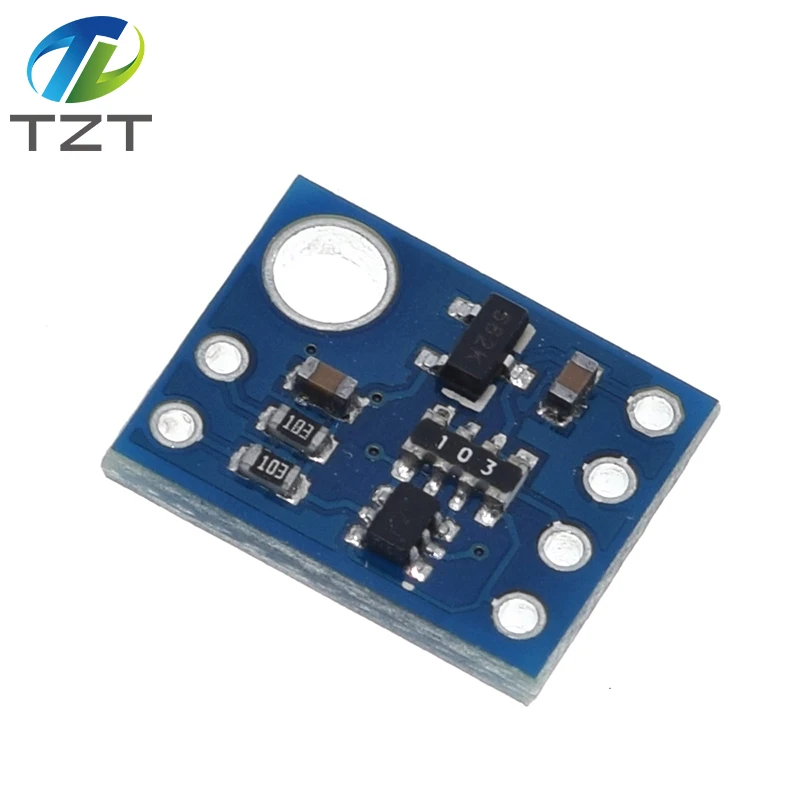

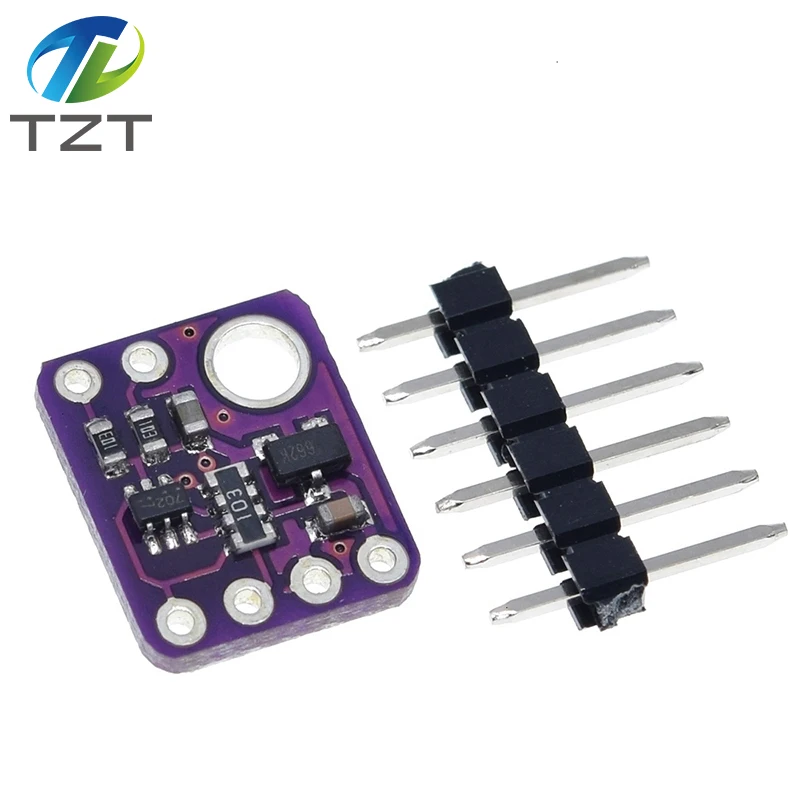

DIYTZT VL53L0X Time-of-Flight (ToF) Laser-Entfernungssensor Breakout 940nm GY-VL53L0XV2 Laser-Distanzmodul I2C IIC 3.3V/5V

5,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 13–22 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

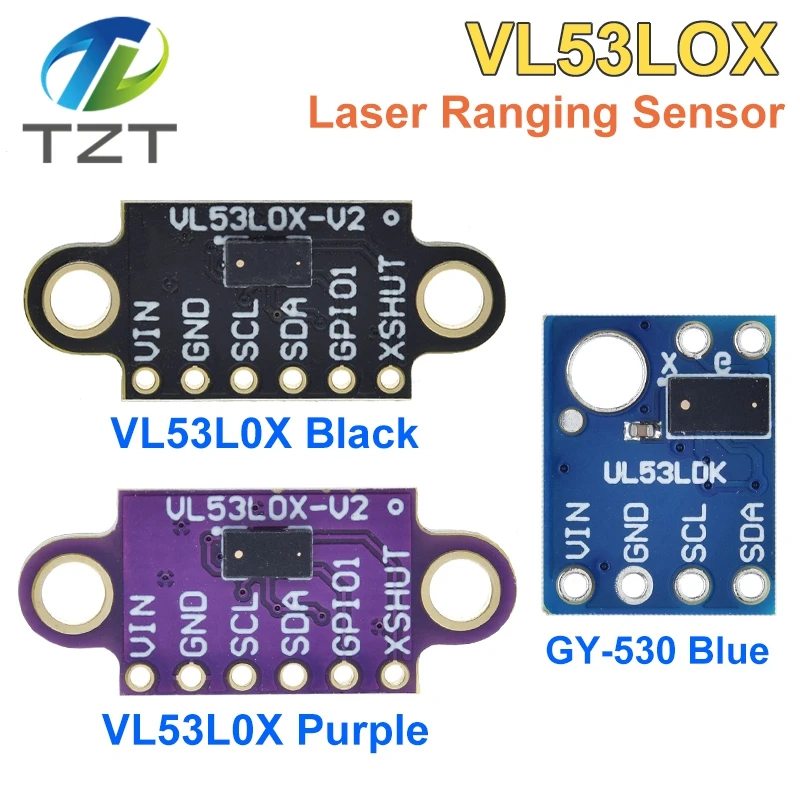

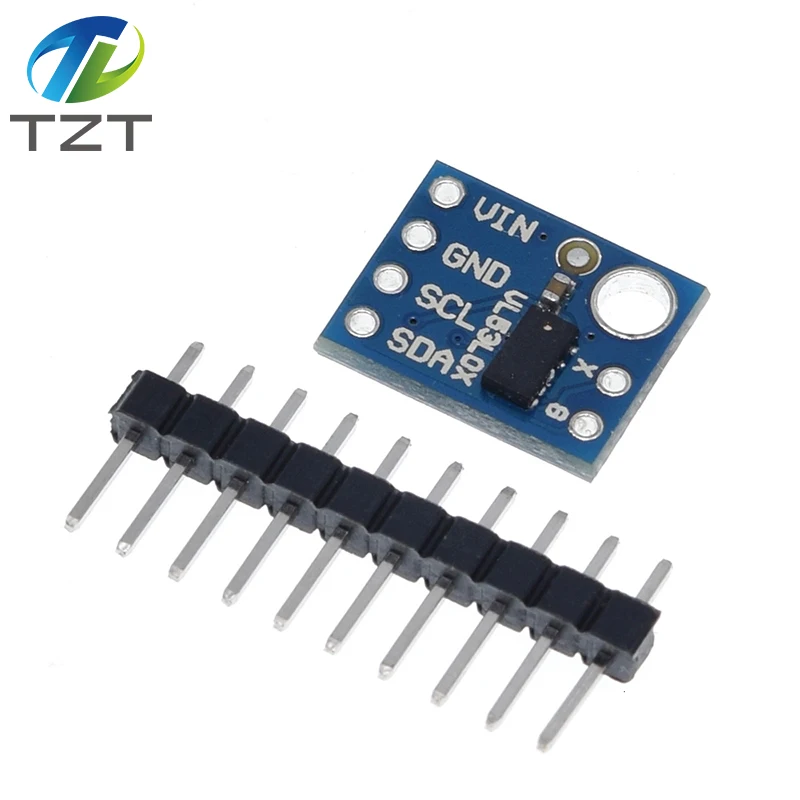

PIN Beschreibung
VDD Geregelte 2,8-V-Ausgangsspannung. Fast 150 mA stehen zur Versorgung externer Komponenten zur Verfügung. (Wenn Sie den internen Regler umgehen möchten, können Sie diesen Pin stattdessen als 2,8-V-Eingang verwenden, wobei VIN getrennt ist.)
VIN Dies ist der Hauptanschluss für die Stromversorgung von 2,6 V bis 5,5 V. Die SCL- und SDA-Pegelwandler ziehen die I
2
C-Linien hoch bis zu diesem Niveau.
GND Der Masseanschluss (0 V) für Ihr Netzteil. Ihr
I
C
Die Steuerquelle muss außerdem eine gemeinsame Grundlage mit dieser Platine haben.
SDA Pegelverschobenes I
C-Datenleitung: HIGH ist VIN, LOW ist 0 V
SCL Pegelverschobenes I
C-Taktleitung: HIGH ist VIN, LOW ist 0 V
XSHUT Dieser Pin ist ein aktiv-niedriger Shutdown-Eingang; die Platine zieht ihn standardmäßig auf VDD, um den Sensor zu aktivieren. Durch das Setzen dieses Pins auf Low wird der Sensor in den Hardware-Standby-Modus versetzt. Dieser Eingang ist nicht potentialgetrennt.
