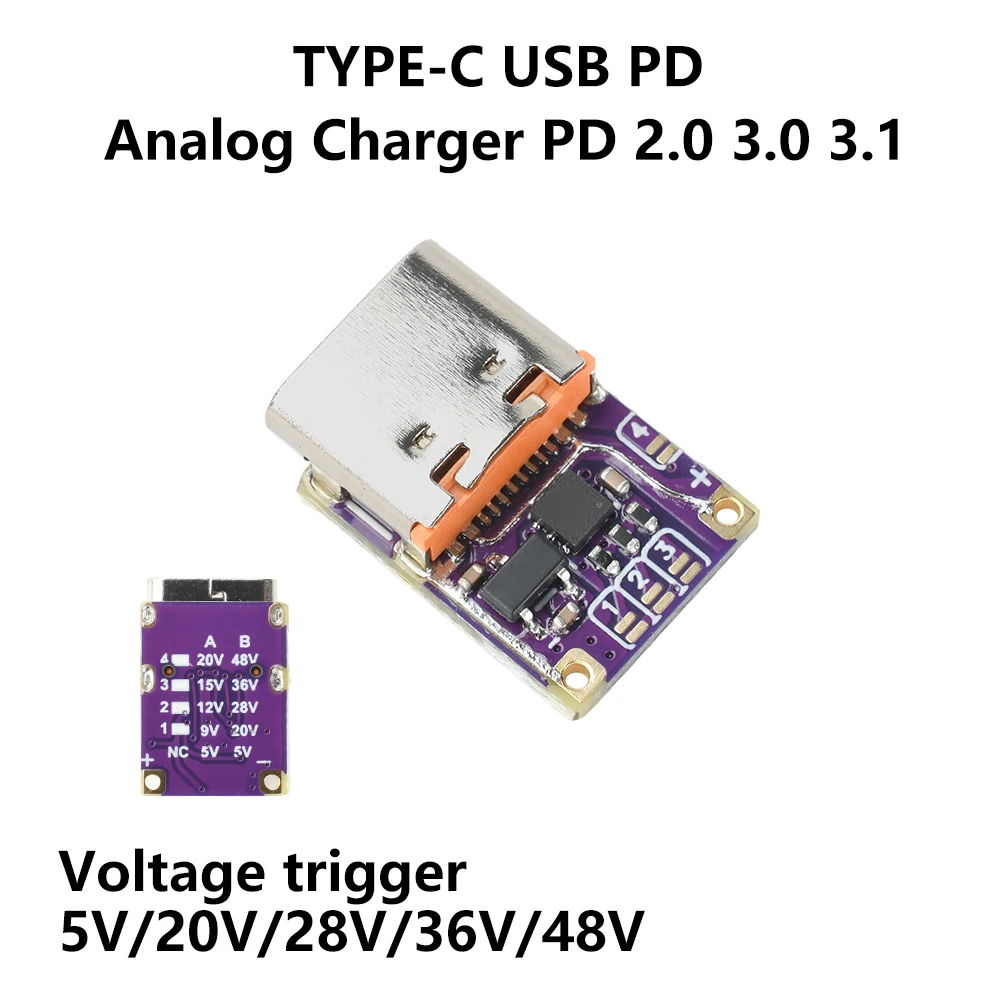

PD3.1 QC3.0 Trigger-Decoy-Modul Typ-C DC 5V-48V Schnelllade-Triggerplatine Einstellbares Spannungsumwandlungsmodul

4,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 6–12 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

PD3.0 PD3.1 QC3.0 Schnelllade-Modul DC5V/9V/12V/15V/20V Ausgangsspannungsauslöser PD-zu-DC Schnelllade-Modul Typ C
Eigenschaften
1. Typ-C-Schnittstelle, hohe Vielseitigkeit: Verfügt über eine Typ-C-Schnittstelle, die sich an eine Vielzahl von Geräten anpasst.
2. Mehrfachspannung einstellbar, um unterschiedlichen Anforderungen gerecht zu werden: unterstützt 5V/9V/12V/15V/20V Spannungsanpassung

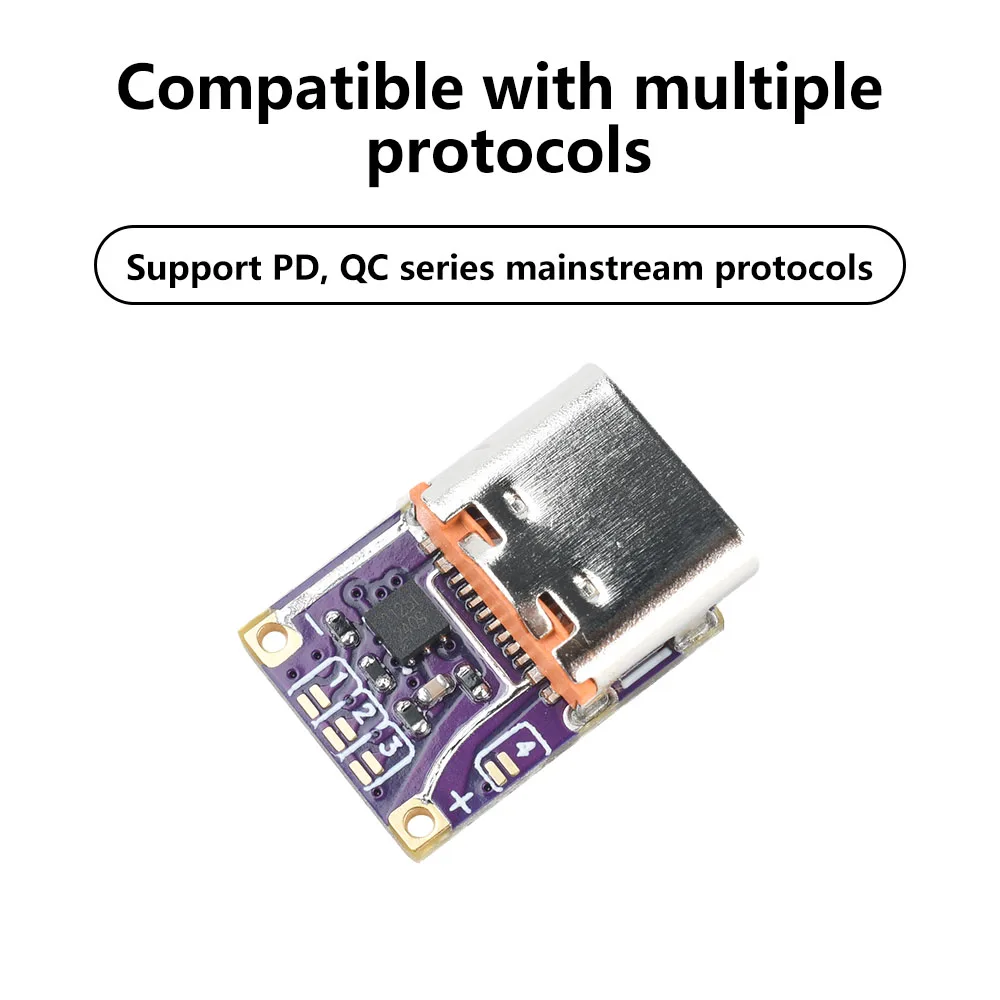

3. Kompatibel mit einer Vielzahl von Protokollen, weit verbreitet: unterstützt PD, QC-Serien der gängigen Protokolle
4. Kompakte Größe, einfache Integration in die Anwendung: nur 14x9x4mm, einfache Einbettung des Geräts

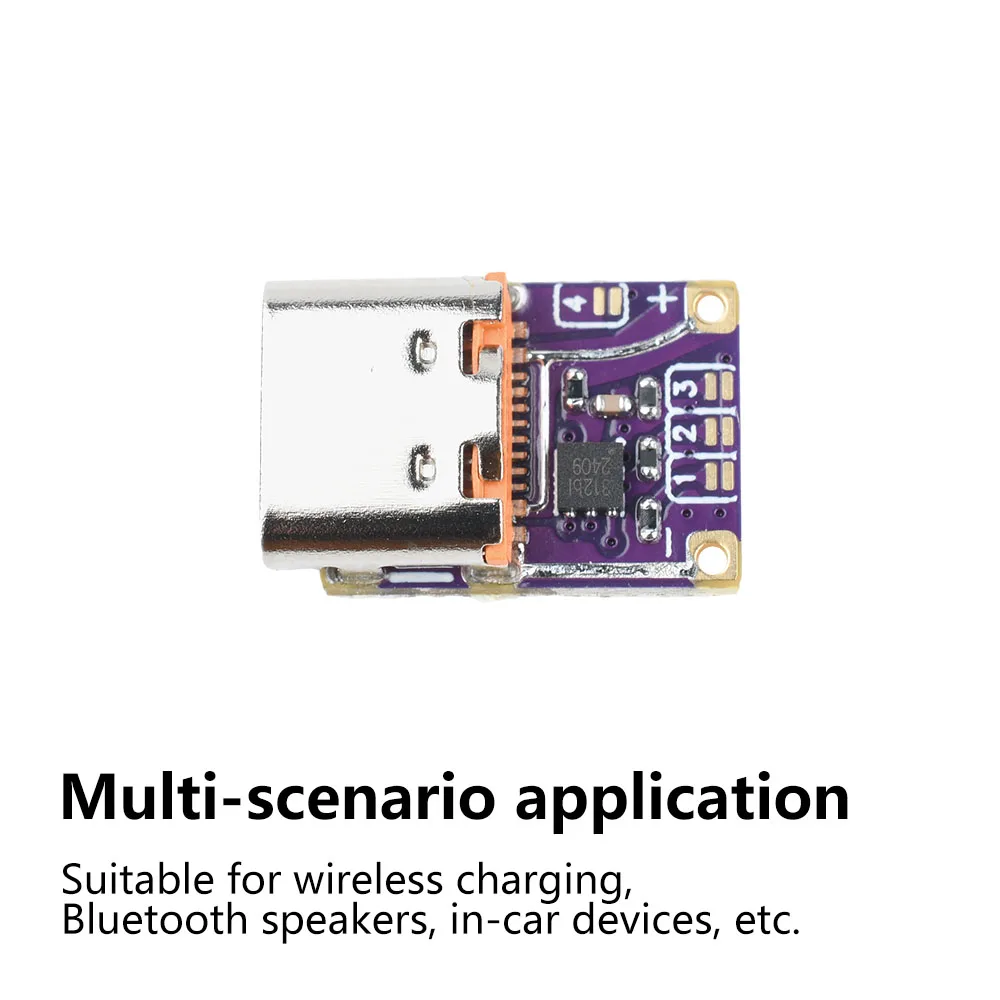

5. Breites Anwendungsspektrum, anwendbar in verschiedenen Szenarien: geeignet für kabelloses Laden, Bluetooth-Lautsprecher, Fahrzeugausrüstung usw.
Parameter
Produktname: Trap Fast Charging Module
Schnittstelle: Typ-C-Schnittstelle

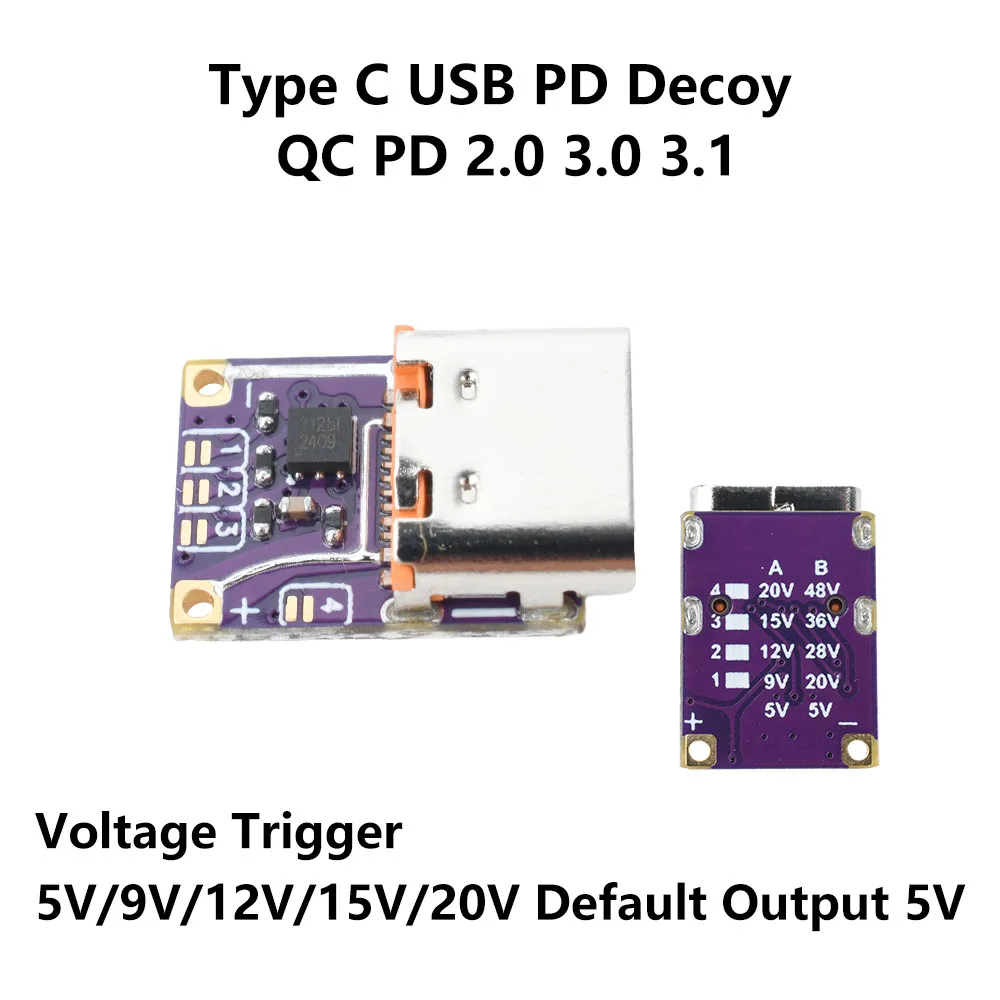

Ausgangsspannung: DC 5V/9V/12V/15V/20V (Standardausgang 5V, andere Spannungen werden durch Kurzschließen der Pads umgeschaltet)
Strom: 5 A (max.), erfordert einen vorderen Stromanschluss oder einen Ladeschatz, der das entsprechende Protokoll unterstützt
Unterstützte Protokolle: PD2.0, PD3.0, PD3.1, QC2.0, QC3.0, QC4, QC5
Produktgröße: 14x9x4mm
Anwendungen: einfach zu bedienen, kann häufig in drahtlosem Laden, Bluetooth-Lautsprechern, Automobilausrüstung, Energiespeicherung, industriellen Testanwendungen usw. verwendet werden.
Produktbeschreibung
Standardmäßig gibt das Modul 5V aus. Verschiedene Widerstände können angepasst werden, um jeweils 9V, 12V, 15V oder 20V Spannung auszugeben, was der Protokollpriorität entspricht. Der Handshake mit dem Ladegerät wird automatisch abgeschlossen und die voreingestellte Spannung ausgegeben. Der Decoder-Ausgang kann das Mobiltelefon nicht direkt laden. Bitte stellen Sie vor dem Laden sicher, dass die Ausgangsspannung mit der erforderlichen Ladespannung übereinstimmt.
Erläuterung
Wenn der Kunde beispielsweise einen 9V-Ausgang wählt, muss der vordere Stromanschluss dem PD9V- oder QC9V-Protokoll entsprechen; wenn der Kunde einen 20V-Ausgang wählt, muss der vordere Stromanschluss dem PD9V- oder QC20V-Protokoll entsprechen.
