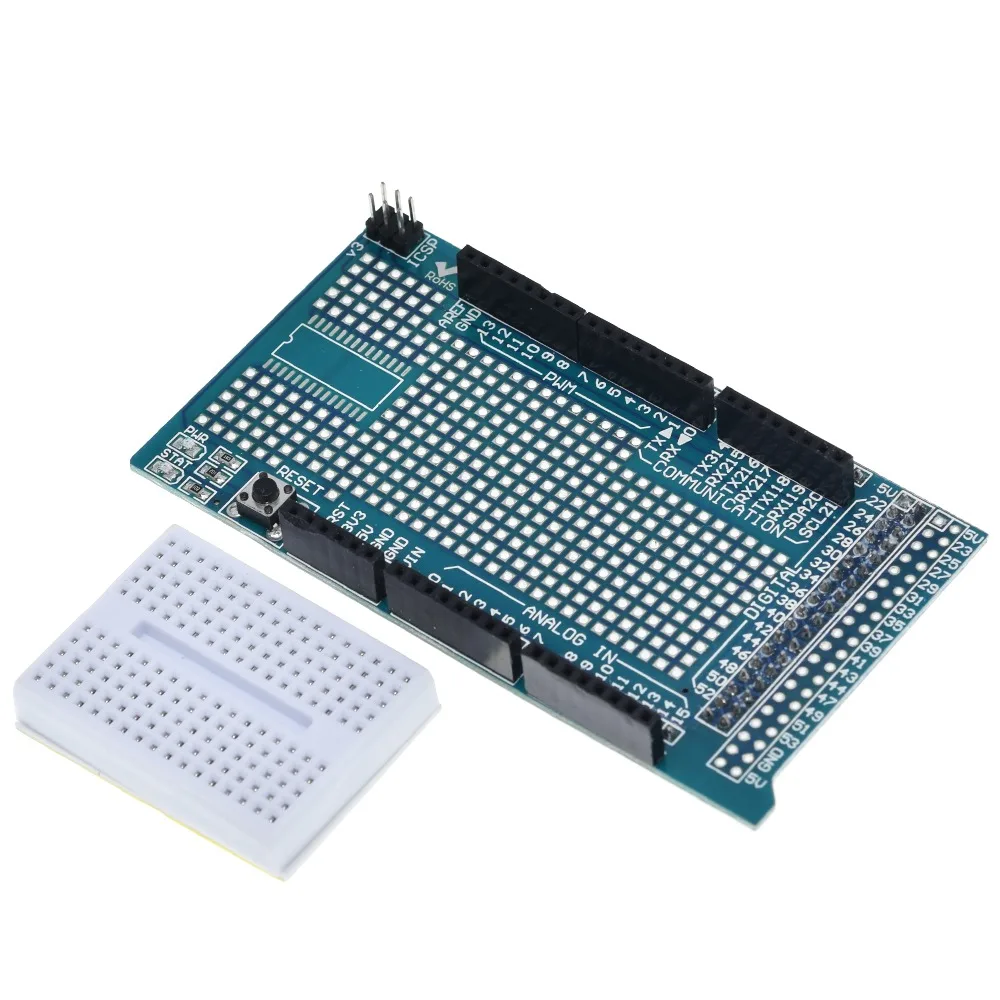

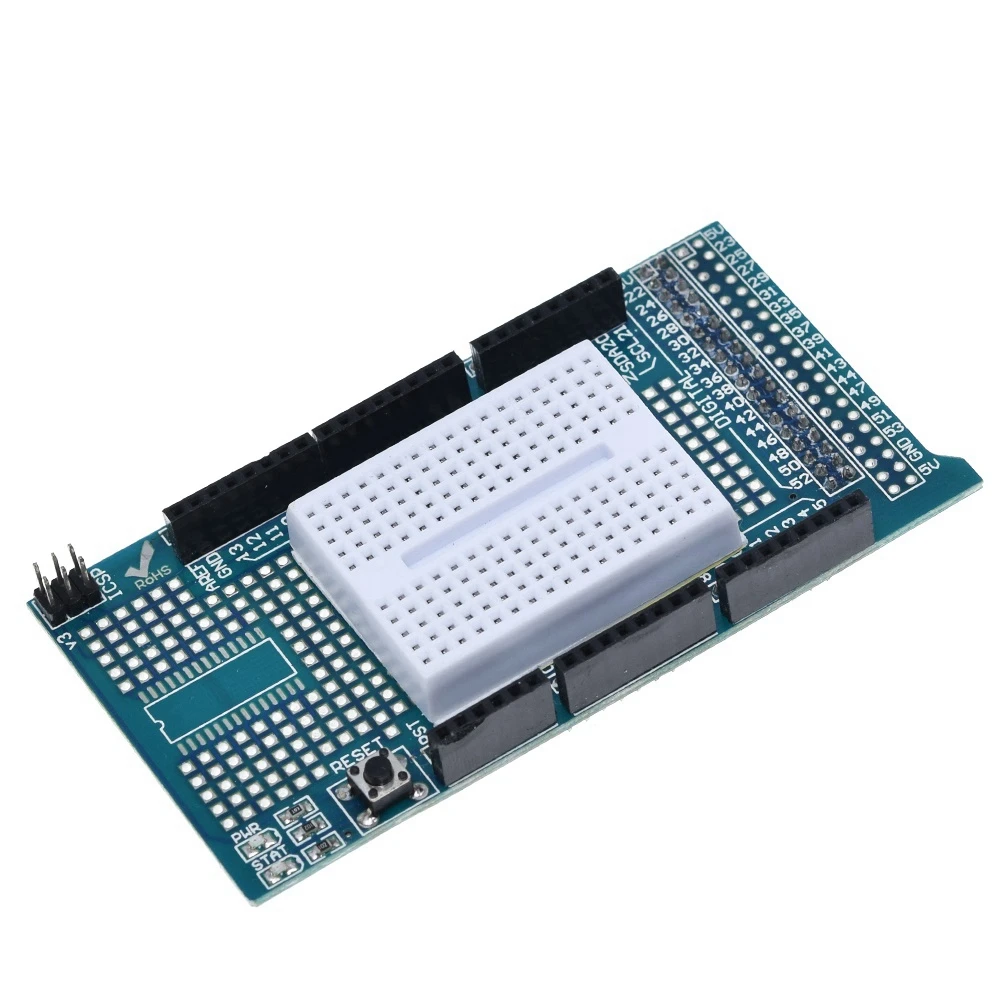

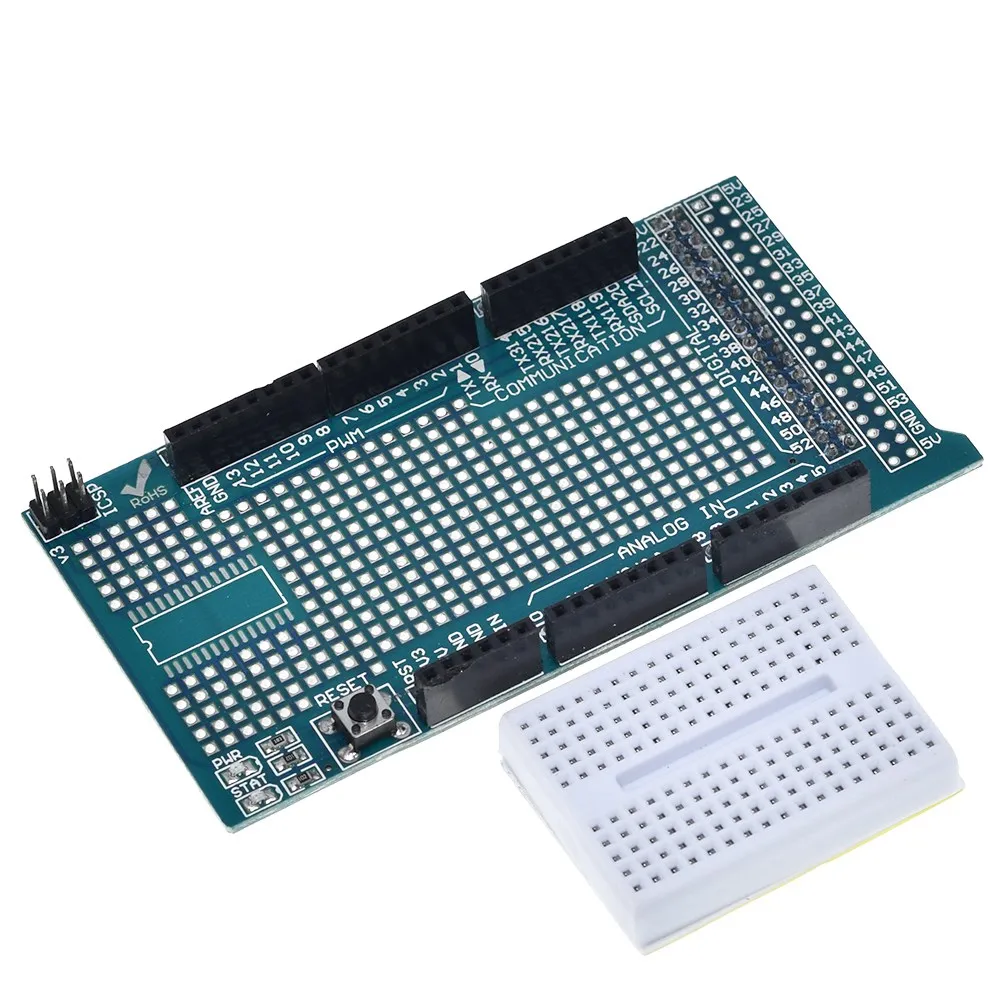

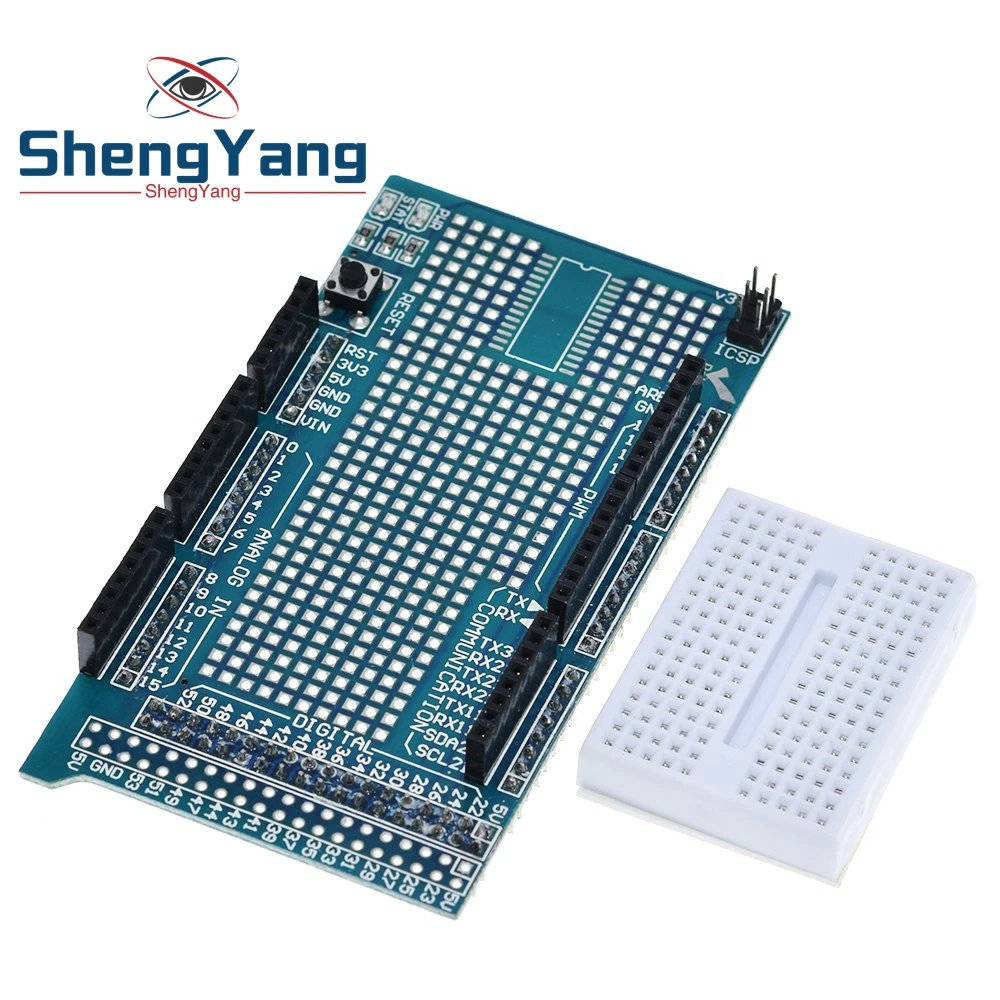

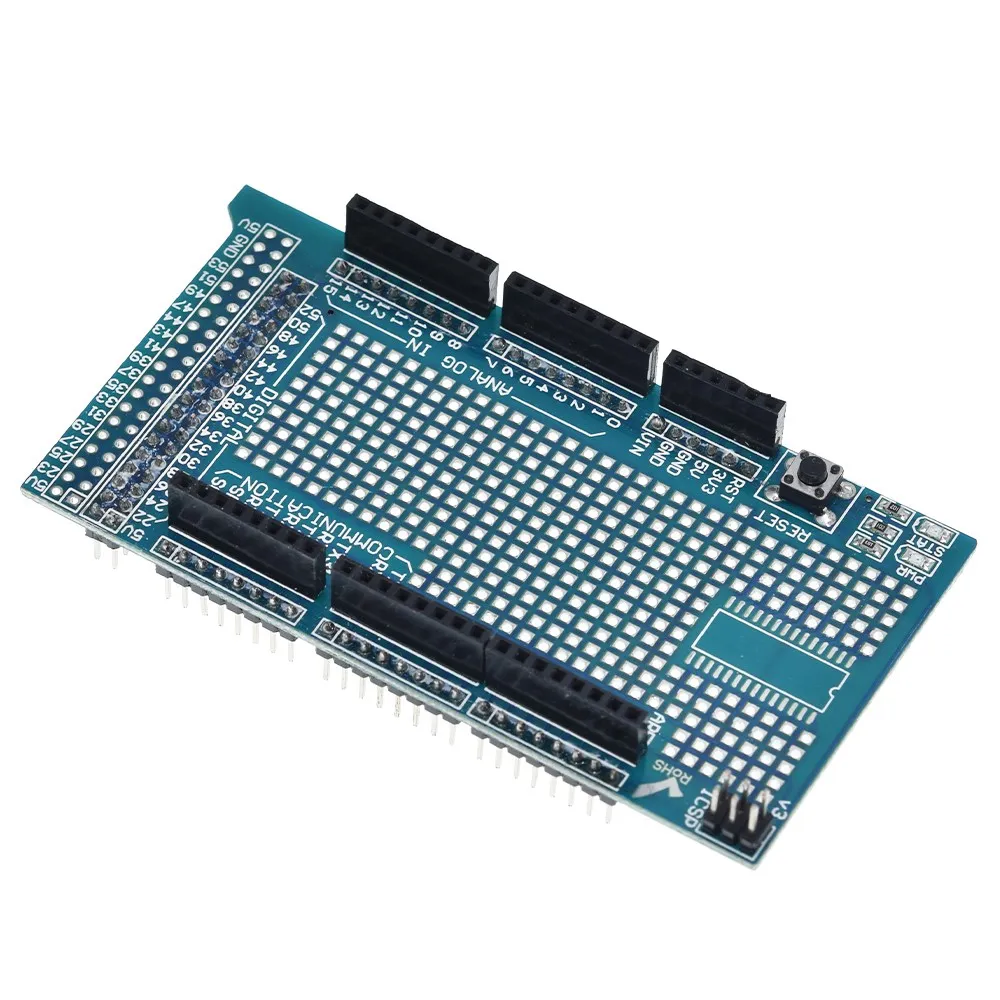

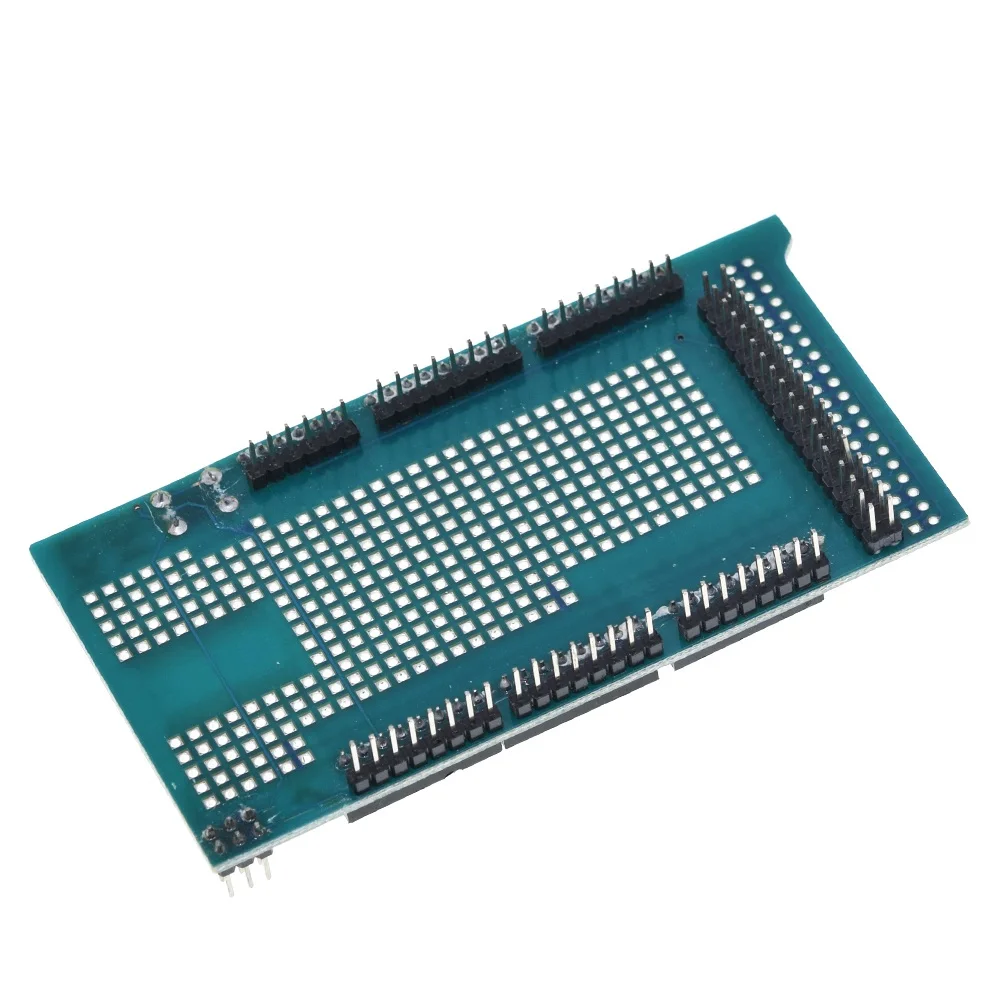

TZT MEGA 2560 R3 Proto Prototype Shield V3.0 Erweiterungsplatine + Mini-Steckbrett mit 170 Verbindungspunkten für Arduino DIY

Produktbeschreibung

Das Prototyping Shield ermöglicht es Ihnen, individuelle Schaltungen zu entwerfen.Sie können Komponenten anlöten, um den Prototyping-Bereich für Ihr Projekt zu schaffen, oder es mit einem kleinen Breadboard (nicht im Lieferumfang enthalten) verwenden, um Schaltungsideen schnell ohne Löten zu testen.Es verfügt über zusätzliche Anschlüsse für alle I/O-Pins und bietet Platz für die Montage von integrierten Schaltkreisen mit Durchsteckmontage und Oberflächenmontage.eine praktische Möglichkeit, Ihren eigenen Schaltkreis und ein Modul zu erstellen.

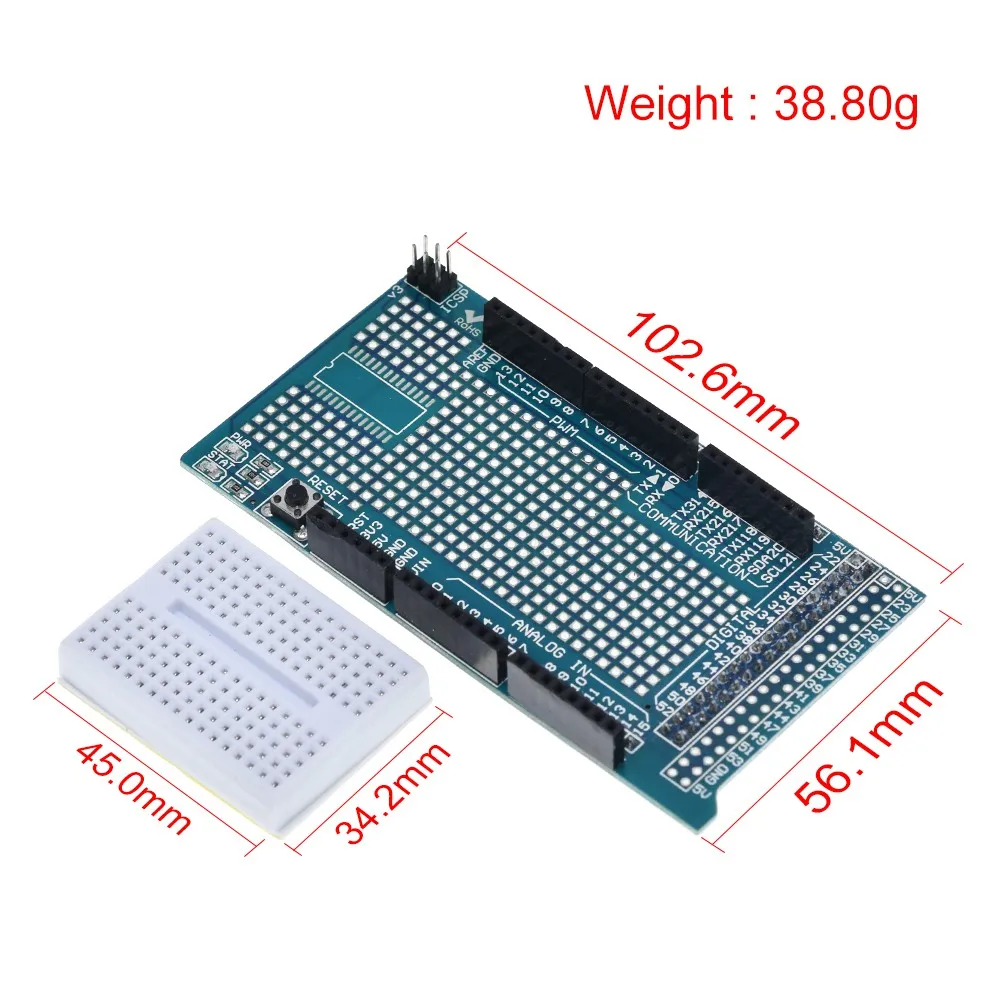

Die maximale Länge und Breite der Proto Shield-Leiterplatte beträgt jeweils 2,7 und 2,1 Zoll.Drei Schraubenlöcher ermöglichen die Befestigung des Schutzes an einer Oberfläche oder einem Gehäuse.Beachten Sie, dass der Abstand zwischen den digitalen Pins 7 und 8 160 mil (12:16 ") beträgt und kein gleichmäßiges Vielfaches des 100-mil-Abstands zu den anderen Pins ist.
1.0-Pinbelegung
1 Reset-Taste
1 ICSP-Anschluss
14-Pin-SMD-Formfaktor (50-Mil-Abstand)
Durch 20-Pin-Footprint (100-Mil-Abstand)
1: (der mit dem schmalen Zeiger gezeichnete Anschluss) MISO angeschlossen D12
2: + 5 V
3: SCK angeschlossen D13
4: MOSI angeschlossen D11
5: SS angeschlossen D10
6: GND

Produktdetails in Bildern

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

5V

ist kundenspezifisch

Ja

Anwendung

Computer
